51单片机学习记录（004-点亮一个灯-1）

1、LED（发光二极管）介绍

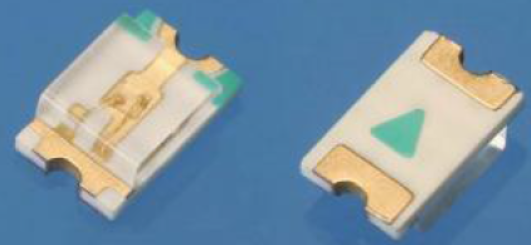

贴片式发光二极管正面的一端有彩色标记，通常有标记的一端为阴极。

2、普中A2【STC89C52RC】的LED原理图

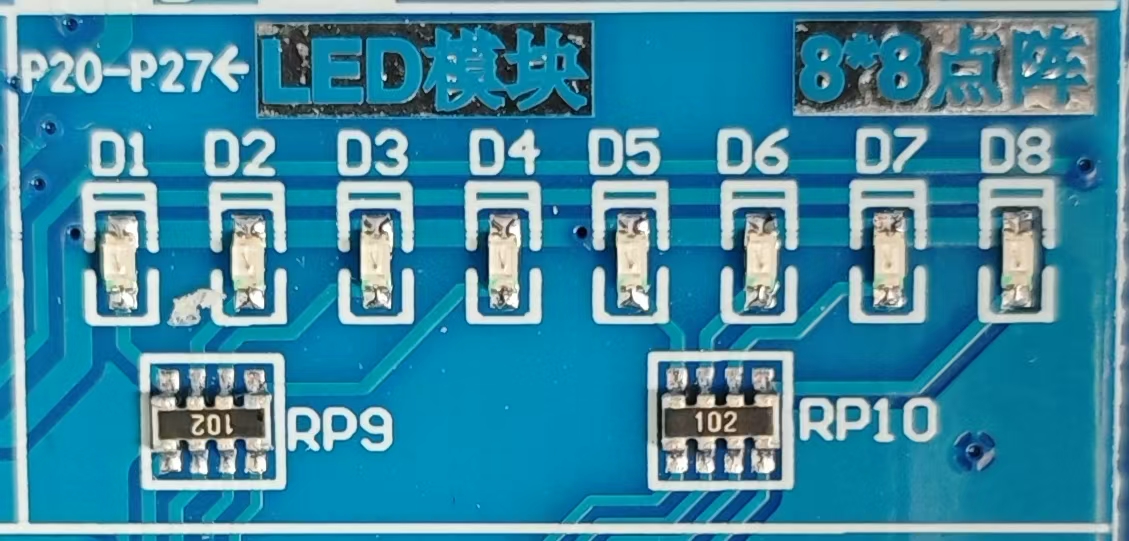

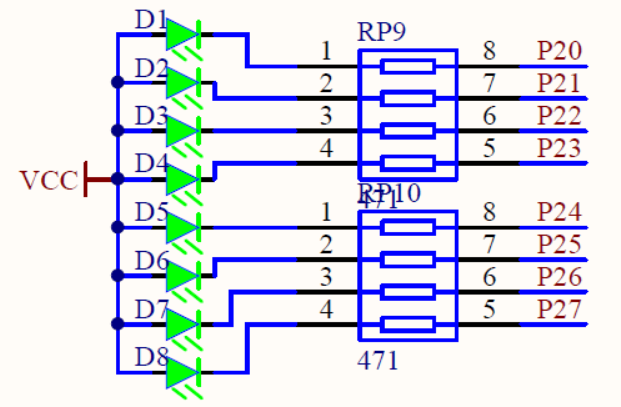

VCC是电源的正极（5V)，连接LED灯，再通过4个一组的1000欧的电阻RP9\RP10连接到单片机的P20-P27引脚。（注：从图中的471电阻标号看，应该是470欧，从开发板上看电阻标号为102，应为1000欧）

（图： 普中A2【STC89C52RC】LED模块）

注：电组的读数方式：排阻上编号102，即10后面加2个零，单位为欧。前面为有效数字，后面为倍率。如标号473，即为47乘以10的3次方，也就是47后面加3个零，47000Ω=47KΩ。如标号1001，即为100乘以10的1次方，也就是100后面加1个零，1000Ω。

接下来我们要做的就是把 P2口上输出为低电平，才能让LED灯亮，如何用单片机控制P2引脚变成低电平呢？

3、寄存器

寄存器‌是指在51单片机中预先分配好的存储空间，每个地址都有一个特定的功能或被预留为无用。寄存器的地址分配和功能分布是通过特定的文件和宏定义来实现的。

个人理解，寄存器就像是地址，每个地址具有不同的功能，每个地址包含8个区，当我们要达成某项功能时，写一封信寄到这个地址的某个区现实现某功能（等我学习再深入后再更新)

单片机是一种数字集成芯片，数字电路中只有两种电平：高电平和低电平，我们暂时定义单片机
输出与输入为TTL 电平，其中高电平为+5V，低电平为0V。

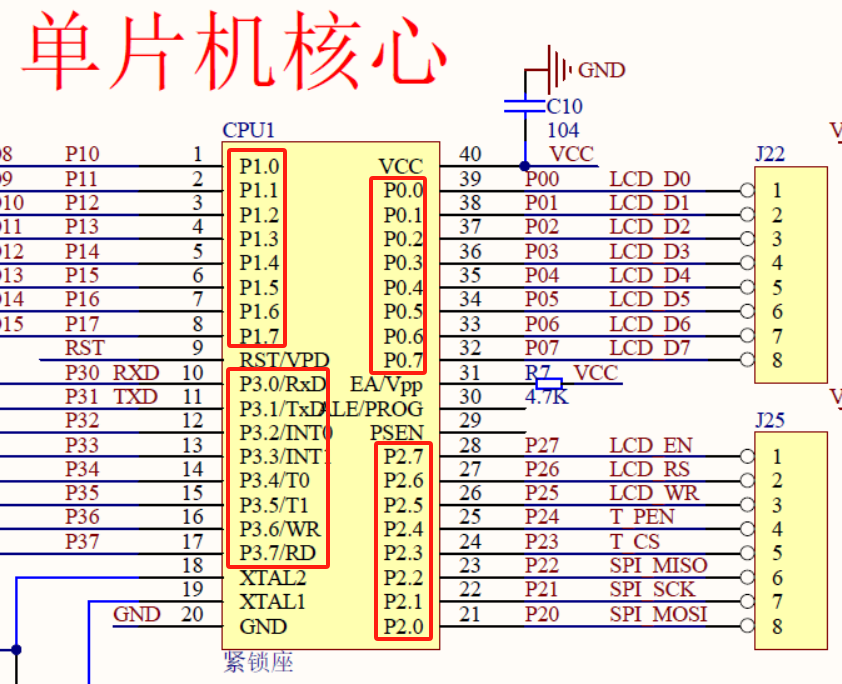

引脚图中带有Px.x 等字样的均属于GPIO 引脚。从引脚图可以看出，GPIO 占用了芯片大部分的引脚，共达32 个，分为了4 组，P0、P1、P2、P3，每组为8 个IO，而且在P3 组中每个IO 都具备额外功能，只要通过相应的寄存器设置即可配置对应的附加功能。

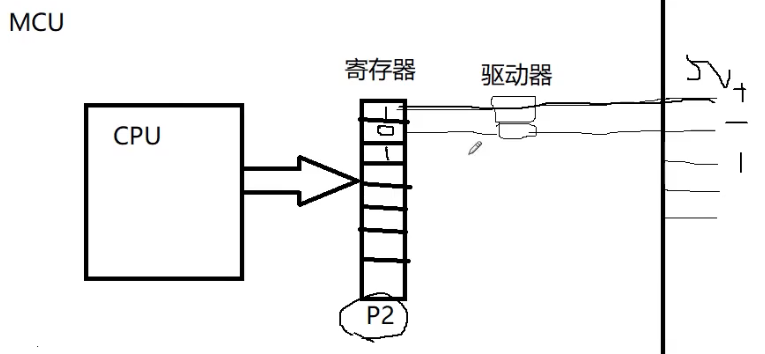

【STC89C52RC】的LED连接到P20-P27引脚,CPU通过配置寄存器来控制硬件电路，每个寄存器里有8位存储器，每个存储器通过驱动器连接到引脚端口上，CPU给寄存器写值，如果1区写值为1，那么寄存器通过驱动器给连接的IO口为5V高电平，如果在区内写0，则输出低电平。也就是将给LED高低电平的问题转化成了配置P2口的寄存器：

如何配置P2口的寄存器呢？见下一篇：51单片机学习记录（005-点亮一个灯-2）
