LVS 负载均衡 NAT 模式看了就会

今天给伙伴们分享一下LVS 负载均衡 NAT 模式，希望看了有所收获。

我是公众号「想吃西红柿」「云原生运维实战派」作者，对云原生运维感兴趣，也保持时刻学习，后续会分享工作中用到的运维技术，在运维的路上得到支持和共同进步！

如果伙伴们看了文档觉得有用，欢迎大家关注我的公众号，获取相关文档。爱运维，爱生活。

一、LVS NAT 模式介绍

• Virtual Server via NAT(VS-NAT): 用地址翻译实现虚拟服务器｡地址转换器有能被外界访问到的合法IP地址,它修改来自专有网络的流出包的地址｡外界看起来包是来自地址转换器本身,当外界包送到转换器时,它能判断出应该将包送到内部网的哪个节点｡优点是节省IP 地址,能对内部进行伪装;缺点是效率低,因为返回给请求方的流量经过转换器｡

二、LVS NAT 模式工作流程

• 当用户请求到达 Director Server，此时请求的数据报文会先到内核空间的 PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP

• PREROUTING 检查发现数据包的目标IP是本机，将数据包送至 INPUT 链

• IPVS 比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器IP，然后将数据包发至 POSTROUTING 链。 此时报文的源 IP 为 CIP，目标 IP 为 RIP

• POSTROUTING 链通过选路，将数据包发送给 Real Server

• Real Server 比对发现目标为自己的IP，开始构建响应报文发回给 Director Server。 此时报文的源 IP 为 RIP，目标 IP 为 CIP

• Director Server 把RS来到响应包，通过 FORWORD 转发给 client 在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。 此时报文的源IP为VIP，目标IP为CIP

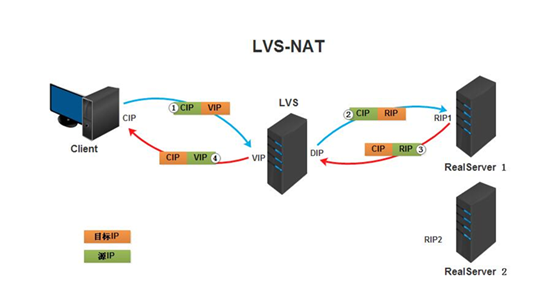

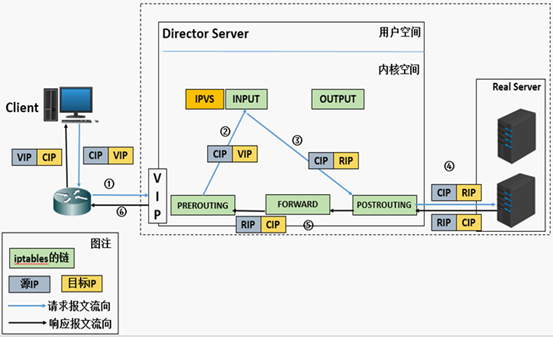

三、LVS NAT 模式图解

四、LVS NAT 模式特点

• RS 应该使用私有地址，RS 的网关必须指向 DIP。
• DIP 和 RIP 必须在同一个网段内。
• 支持端口映射。
• RS 可以使用任意操作系统。
• 请求和响应报文都需要经过 Director Server，高负载场景中，Director Server 易成为性能瓶颈。

五、LVS NAT 模式实践

1、规划网络结构

角色	主机名	网络模式	外网 IP 地址	内网 IP 地址	网关
director lb	lvs	nat 模式/仅主机	192.168.152.166	192.168.78.128（不设置网关）	192.168.152.2
real server1	web1	仅主机模式		192.168.78.129	192.168.78.128
real server2	web2	仅主机模式		192.168.78.130	192.168.78.128

2、安装 web 服务器（此处以nginx为例）

• 注意： 两台都需要安装（实验时暂时使用nat模式）

[root@web1 ~]# yum -y install epel-release.noarch
[root@web1 ~]# yum -y install nginx
[root@web1 ~]# echo rs1 > /usr/share/nginx/html/index.html
[root@web1 ~]# systemctl restart nginx.service

[root@web2 ~]# yum -y install epel-release.noarch
[root@web2 ~]# yum -y install nginx
[root@web2 ~]# echo rs1 > /usr/share/nginx/html/index.html
[root@web2 ~]# systemctl restart nginx.service

3、配置 LVS 网络

1、负载均衡器要求

• 两块网卡，一块连接外网网络（nat 模式），一块连接（仅主机模式）

[root@edenluo-lvs-lb ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
TYPE="Ethernet"
PROXY_METHOD="none"
BROWSER_ONLY="no"
BOOTPROTO="none"
DEFROUTE
