LVS 负载均衡介绍（超详细）

今天给伙伴们分享一下LVS 负载均衡介绍，希望看了有所收获。

我是公众号「想吃西红柿」「云原生运维实战派」作者，对云原生运维感兴趣，也保持时刻学习，后续会分享工作中用到的运维技术，在运维的路上得到支持和共同进步！

如果伙伴们看了文档觉得有用，欢迎大家关注我的公众号，获取相关文档。爱运维，爱生活。

一、集群是什么？

• 集群（cluster）技术是一种较新的技术，通过集群技术，可以在付出较低成本的情况下获得在性能、可靠性、灵活性方面的相对较高的收益，其任务调度则是集群系统中的核心技术。把多个服务器通过不同的技术栈组合成一个具有高可靠性，稳定性，灵活性，高性能的一个“团队”

• 集群是一组相互独立的、通过高速网络互联的计算机，它们构成了一个组，并以单一系统的模式加以管理。一个客户与集群相互作用时，集群像是一个独立的服务器。

• 集群组成后，可以利用多个计算机和组合进行海量请求处理（负载均衡），从而获得很高的处理效率，也可以用多个计算机做备份（高可用），使得任何一个机器坏了整个系统还是能正常运行。集群在目前互联网公司是必备的技术，极大提高互联网业务的可用性和可缩放性。

二、负载均衡集群技术

• 负载均衡（Load Balance）：负载均衡集群为企业需求提供了可解决容量问题的有效方案。负载均衡集群使负载可以在计算机集群中尽可能平均地分摊处理。

• 负载通常包括应用程序处理负载和网络流量负载。这样的系统非常适合向使用同一组应用程序的大量用户提供服务。每个节点都可以承担一定的处理负载，并且可以实现处理负载在节点之间的动态分配，以实现负载均衡。对于网络流量负载,当网络服务程序接受了高入网流量，以致无法迅速处理，这时，网络流量就会发送给在其它节点上运行的网络服务程序。也可根据服务器的承载能力，进行服务请求的分发，从而使用户的请求得到更快速的处理。

三、负载均衡集群技术

• 负载均衡（Load Balance） clb slb

• 负载均衡技术类型：基于 4 层负载均衡技术和基于 基于 ip +port tcp mysql，rides （client） 7 层负载均衡技术 url http

• 负载均衡实现方式：硬件负载均衡设备或者软件负载均衡

• 硬件负载均衡产品：F5 BIG-IP 、Citrix Netscaler 、深信服 、Array 、Radware， 上网行为管理 proxy

• 软件负载均衡产品： LVS（Linux Virtual Server）、 Haproxy、Nginx、Ats（apache traffic server）

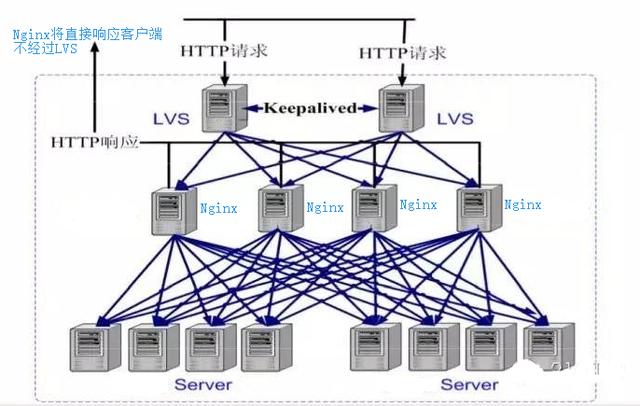

1、实现效果如图

2、负载均衡分类

• 负载均衡根据所采用的设备对象（软/硬件负载均衡），应用的OSI网络层次（网络层次上的负载均衡），及应用的地理结构（本地/全局负载均衡）等来分类。本文着重介绍的是根据应用的 OSI 网络层次来分类的两个负载均衡类型。

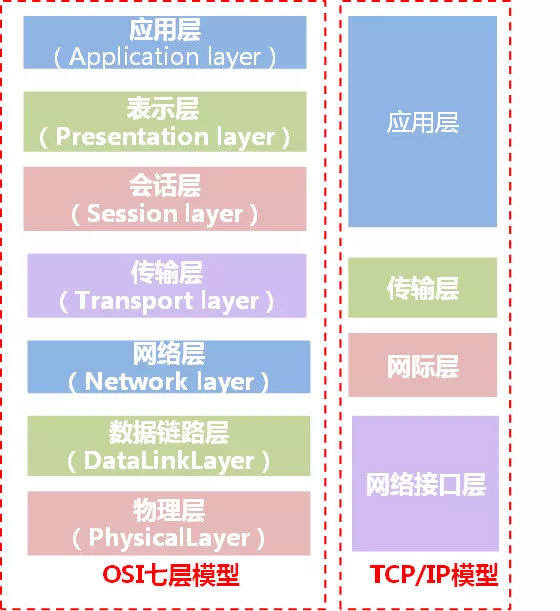

• 下面是一张网络模型图，包含了 OSI 模型及 TCP/IP 模型，两个模型虽然有一点点区别，但主要的目的是一样的，模型图描述了通信是怎么进行的。它解决了实现有效通信所需要的所有过程，并将这些过程划分为逻辑上的层。层可以简单地理解成数据通信需要的步骤。

• 根据负载均衡所作用在 OSI 模型的位置不同，负载均衡可以大概分为以下几类：

  • 二层负载均衡（mac）

    • 根据OSI模型分的二层负载，一般是用虚拟m
