为开源鸿蒙PC适配Vkpeak性能测试工具构建全流程解析

本文记录使用命令 OHOS_ARCH=aarch64 OHOS_ABI=arm64-v8a sh ./create-hnp.sh 构建 Vkpeak 20250531 的完整过程，包括环境、构建链路、关键日志、常见问题与解决方案、产物验证与重建方法，便于复现与运维。

📖 Vkpeak 简介

Vkpeak 是一个 Vulkan 峰值性能测试工具，用于评估 Vulkan GPU 的峰值性能。它通过执行各种 Vulkan 操作（如缓冲区填充、着色器运行等）来测试 GPU 的最大性能，帮助开发者了解设备的 Vulkan 性能上限。

🎯 Vkpeak 的作用与重要性

Vkpeak 是 Vulkan 性能测试的核心工具，提供了：

峰值性能测试：测试 Vulkan GPU 的峰值性能
性能基准：提供性能基准测试结果
GPU 评估：评估 GPU 的计算和图形性能
性能对比：对比不同设备的 Vulkan 性能
优化参考：为应用优化提供性能参考

🔧 Vkpeak 核心特性

1. Vulkan 性能测试

缓冲区操作：测试缓冲区填充和传输性能
着色器执行：测试着色器执行性能
计算性能：测试 GPU 计算性能
图形性能：测试 GPU 图形渲染性能
内存带宽：测试 GPU 内存带宽

2. 测试模式

峰值测试：测试 GPU 的峰值性能
持续测试：持续运行性能测试
压力测试：进行压力测试以评估稳定性
基准测试：运行标准基准测试

3. 结果输出

性能指标：输出详细的性能指标
性能报告：生成性能测试报告
对比分析：对比不同测试结果
可视化：支持结果可视化

4. 应用场景

GPU 性能评估：评估 GPU 的 Vulkan 性能
性能基准：建立性能基准测试
设备对比：对比不同设备的性能
优化参考：为应用优化提供参考
驱动测试：测试 Vulkan 驱动性能

🚀 构建入口与环境

📝 执行命令：OHOS_ARCH=aarch64 OHOS_ABI=arm64-v8a sh ./create-hnp.sh
🔧 入口脚本：create-hnp.sh
- 检查必需的环境变量 OHOS_ARCH 和 OHOS_ABI
- 导出 LC_CTYPE、TOOL_HOME、OHOS_SDK_HOME
- 执行 make -C build-hnp
📦 顶层构建：build-hnp/Makefile
- PKGS 变量定义需要构建的包列表（包含 vkpeak）
- 通过 check-pkgs 机制自动检测 PKGS 变化并触发重新构建
- 自动合并 external-hnp 目录下的外部 HNP 包
- base.hnp 依赖所有包的 .stamp 和外部 HNP 包
- 总目标 all: copy，打包 base.hnp 并拷贝到 entry/hnp/$(OHOS_ABI)

⚙️ Vkpeak 包的构建配置

📁 包目录：build-hnp/vkpeak/Makefile
- 继承通用规则：include ../utils/Makefrag
- 源地址：https://github.com/nihui/vkpeak.git（Git 仓库，分支 20250531）
- 版本：20250531
⚙️ CMake 配置参数：
- -DCMAKE_SYSTEM_NAME=Linux - 目标系统
- -DCMAKE_SYSTEM_PROCESSOR=$(OHOS_ARCH) - 目标架构
- -DCMAKE_C_COMPILER / -DCMAKE_CXX_COMPILER - 交叉编译器
- -DCPPFLAGS="-I../sysroot/include -D_FORTIFY_SOURCE=2" - 编译预处理标志
- -DLDFLAGS="-L../sysroot/lib" - 链接标志
- -DCMAKE_BUILD_TYPE=RelWithDebInfo - 构建类型
🔨 构建流程：
1. 前置依赖vulkan-headers
2. 从 GitHub 克隆源码（使用 git clone -b 20250531 --depth=1 --recursive）
3. 复制源码到 temp/vkpeak-20250531 目录
4. 创建 build 目录并运行 cmake 配置
5. 使用 make -j $(nproc) 并行编译
6. 复制 vkpeak 二进制到 build/bin
7. 执行 ELF strip 减小体积
8. 复制到 ../sysroot
🔧 通用工具链与路径：build-hnp/utils/Makefrag
- CC/CXX/LD/AR/RANLIB/... 均指向 OHOS SDK 的 LLVM 工具链
- CMake 通过 CMAKE_C_COMPILER 等变量指定交叉编译器
📦 依赖关系：
- 前置依赖：vulkan-headers（Vulkan 头文件，已在 sysroot 中提供）
- 运行时依赖：设备端需要 Vulkan Loader 和驱动支持
- 建议构建顺序：vulkan-headers → vkpeak

📋 关键日志与过程节点

📥 下载与源码准备：
- 从 GitHub 克隆 vkpeak 仓库（分支 20250531，递归子模块）
- 完成克隆并复制到 temp/vkpeak-20250531 目录
- 创建 build 目录用于 CMake 构建
⚙️ CMake 配置阶段：
- 运行 cmake -DCMAKE_SYSTEM_NAME=Linux -DCMAKE_SYSTEM_PROCESSOR=aarch64 ...
- 检测 Clang 编译器和 Vulkan 头文件
- CMAKE_SYSTEM_NAME=Linux 与三元组工具链生效
- ABI 与编译特性探测通过
- Vulkan 支持检测成功
- 配置成功，生成 Makefile 和构建配置
🔨 编译与安装：
- 使用 make -j $(nproc) 并行编译
- 成功编译生成 vkpeak 二进制
- 复制到 build/bin 目录
- 执行 llvm-strip 剥离二进制符号
- 复制到 ../sysroot
📦 打包：
- 完成 base.hnp 重打包，拷贝产物到 entry/hnp/arm64-v8a/
- Vkpeak 二进制已成功打包到 base.hnp 中

✅ 产物验证

📦 检查打包文件

ls build-hnp/base.hnp  # 应存在
ls entry/hnp/arm64-v8a/*.hnp  # 应包含 base.hnp 与 base-public.hnp

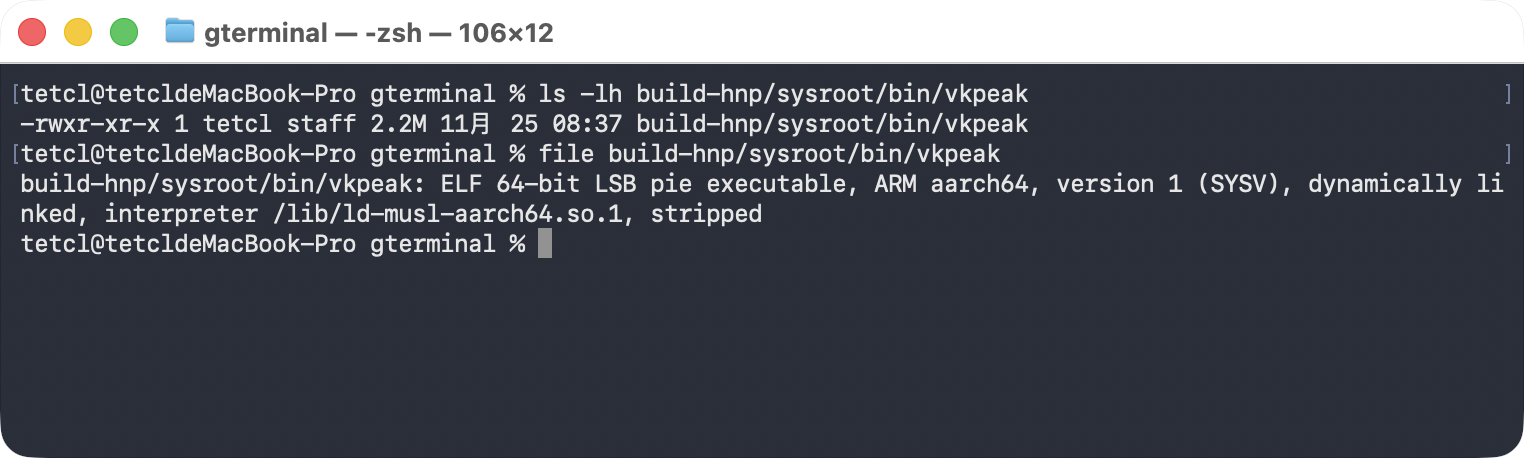

🔍 检查二进制文件

# 检查 vkpeak 二进制
ls -lh build-hnp/sysroot/bin/vkpeak
file build-hnp/sysroot/bin/vkpeak

✅ 构建验证结果：

✅ Vkpeak 二进制已安装：
- bin/vkpeak (2.2M) - 主程序
✅ 文件类型：ELF 64-bit LSB pie executable, ARM aarch64
✅ 动态链接：interpreter /lib/ld-musl-aarch64.so.1
✅ 已剥离符号：stripped
✅ 已打包到 base.hnp 中

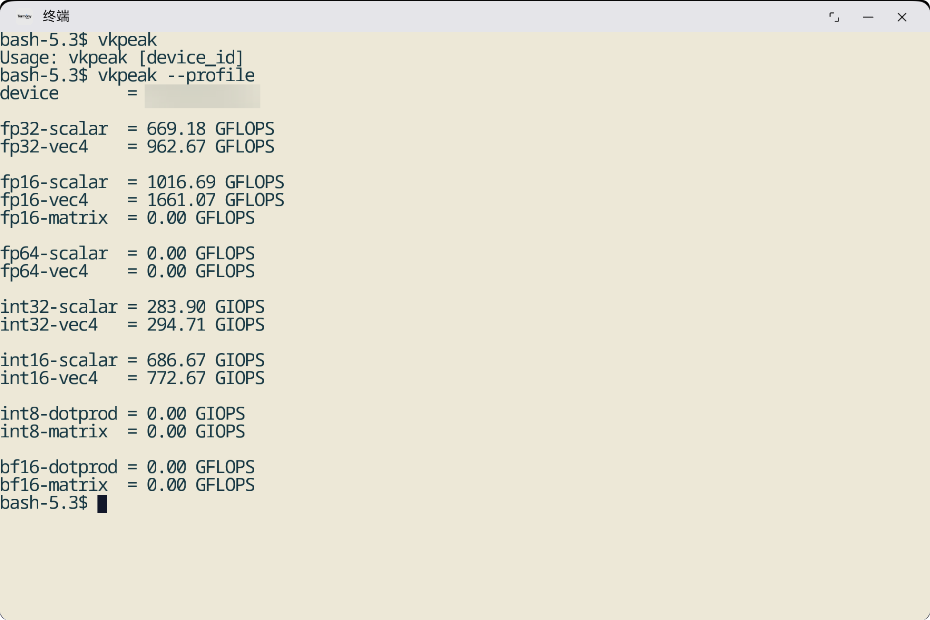

💻vkpeak使用

vkpeak
vkpeak --profile

🐛 常见问题与处理

❌ 问题 1：Vulkan Loader 缺失

🔍 症状：运行时错误，无法加载 Vulkan 库
🔎 原因：交叉包提供头与链接；设备端需厂商 Loader 与驱动
✅ 解决方法：
- 确保设备端安装了 Vulkan Loader 和驱动
- 可选在后续加入 vulkan-loader 构建
- 检查设备是否支持 Vulkan：vkpeak --check-vulkan
- 位置：运行时

❌ 问题 2：编译器探测警告

🔍 症状：CMake 配置时出现 project() 调用前未 cmake_minimum_required() 的警告
🔎 原因：CMake 版本检查警告，不影响构建
✅ 解决方法：
- 警告可忽略，不影响构建
- 如需消除警告，可在 CMakeLists.txt 中添加 cmake_minimum_required()
- 位置：build-hnp/vkpeak/Makefile:8

❌ 问题 3：Git 克隆失败

🔍 症状：无法从 GitHub 克隆源码
🔎 原因：网络问题或 GitHub 访问受限
✅ 解决方法：
- 检查网络连接
- 使用代理或镜像站点
- 手动克隆源码到 build-hnp/vkpeak/download/vkpeak
- 位置：build-hnp/vkpeak/Makefile:17

❌ 问题 4：子模块初始化失败

🔍 症状：Git 子模块初始化失败
🔎 原因：网络问题或子模块仓库不可访问
✅ 解决方法：
- 确保使用 --recursive 参数克隆
- 检查子模块仓库是否可访问
- 手动初始化子模块：git submodule update --init --recursive
- 位置：build-hnp/vkpeak/Makefile:17

❌ 问题 5：Vulkan 头文件缺失

🔍 症状：编译错误，找不到 Vulkan 头文件
🔎 原因：vulkan-headers 未安装到 sysroot
✅ 解决方法：
- 确保 vulkan-headers 在 vkpeak 之前构建
- 检查 sysroot/include/vulkan 目录是否存在
- 确保编译时添加了 -I../sysroot/include 头文件路径
- 位置：build-hnp/vkpeak/Makefile:8

❌ 问题 6：链接失败

🔍 症状：链接错误，无法找到 Vulkan 符号
🔎 原因：链接时未指定库或库路径不正确
✅ 解决方法：
- 确保链接时添加了 -lvulkan（如果使用 Vulkan）
- 检查 LD_LIBRARY_PATH 是否包含库路径
- 确保编译时添加了 -L../sysroot/lib 链接路径
- 位置：编译和链接阶段

❌ 问题 7：运行时设备不可用

🔍 症状：运行时无法找到 Vulkan 设备
🔎 原因：设备端未安装 Vulkan 驱动或驱动不可用
✅ 解决方法：
- 确保设备端安装了 Vulkan 驱动
- 检查设备是否支持 Vulkan：vkpeak --list-devices
- 使用 vkpeak --check-vulkan 检查 Vulkan 支持
- 位置：运行时

❌ 问题 8：架构不支持

🔍 症状：Unsupported OHOS_ARCH=
🔎 原因：传入的架构不在支持列表中
✅ 解决方法：
- 确保传入支持架构（aarch64 或 x86_64）
- 位置：build-hnp/Makefile:1-49

🔄 重建与扩展

🔧 重建单包：

make -C build-hnp rebuild-vkpeak  # 触发子包重新编译并刷新 .stamp

🧹 清理：

make -C build-hnp clean  # 清理 sysroot、所有 .stamp 和 PKGS_MARKER

📦 扩展：Vkpeak 是 Vulkan 性能测试的核心工具，被广泛用于 GPU 性能评估和基准测试
🔄 自动重建机制：
- 修改 PKGS 后，check-pkgs 会自动检测变化并触发重新构建
- 新增外部 HNP 包到 external-hnp 目录后，会自动合并到 base.hnp

💡 实践建议

🔧 构建配置：根据设备能力选择是否启用 Vulkan 支持
🚀 依赖管理：确保 vulkan-headers 在 vkpeak 之前构建（如果启用 Vulkan）
📦 GPU 性能：Vkpeak 为 Vulkan GPU 性能测试提供了强大的工具支持
🔗 驱动支持：确保设备端安装了 Vulkan Loader 和驱动
🌐 性能基准：使用 Vkpeak 建立性能基准并进行性能对比

📝 结论与建议

✅ 本次已在 aarch64 环境下完成 Vkpeak 20250531 的交叉编译与打包，二进制已安装到 sysroot 并纳入 HNP 包。
💡 为保证构建稳定：
- 确保 vulkan-headers 在 vkpeak 之前构建（如果启用 Vulkan）
- 使用 CMake 构建系统，配置灵活
- 确保通过 create-hnp.sh 触发构建以获得完整环境变量
- 利用 check-pkgs 机制自动检测包列表变化，无需手动清理
- Vkpeak 为 Vulkan GPU 性能测试提供了强大的工具支持
- 常见陷阱包括 Vulkan Loader 缺失、编译器探测警告、Git 克隆失败；当前已通过构建配置和参数处理
- 建议确保设备端安装了 Vulkan Loader 和驱动，并使用 Vkpeak 进行性能基准测试
- 已完成 aarch64 目标下 Vkpeak 的交叉编译与打包，工具进入 sysroot 并纳入 HNP 包
