Indef1x 我懂了吗

Indef1x可以看做E-R图的第三种表示方法,前两种:chen 方法 crow’s foot 方法、

关于实体:独立实体和从属实体
独立实体:用直角方形框表示,主关键字中无外码
从属实体:用圆角方形框表示,主关键字中有外码 注意从属实体的实例依赖于独立实体的实例存在
关于联系:

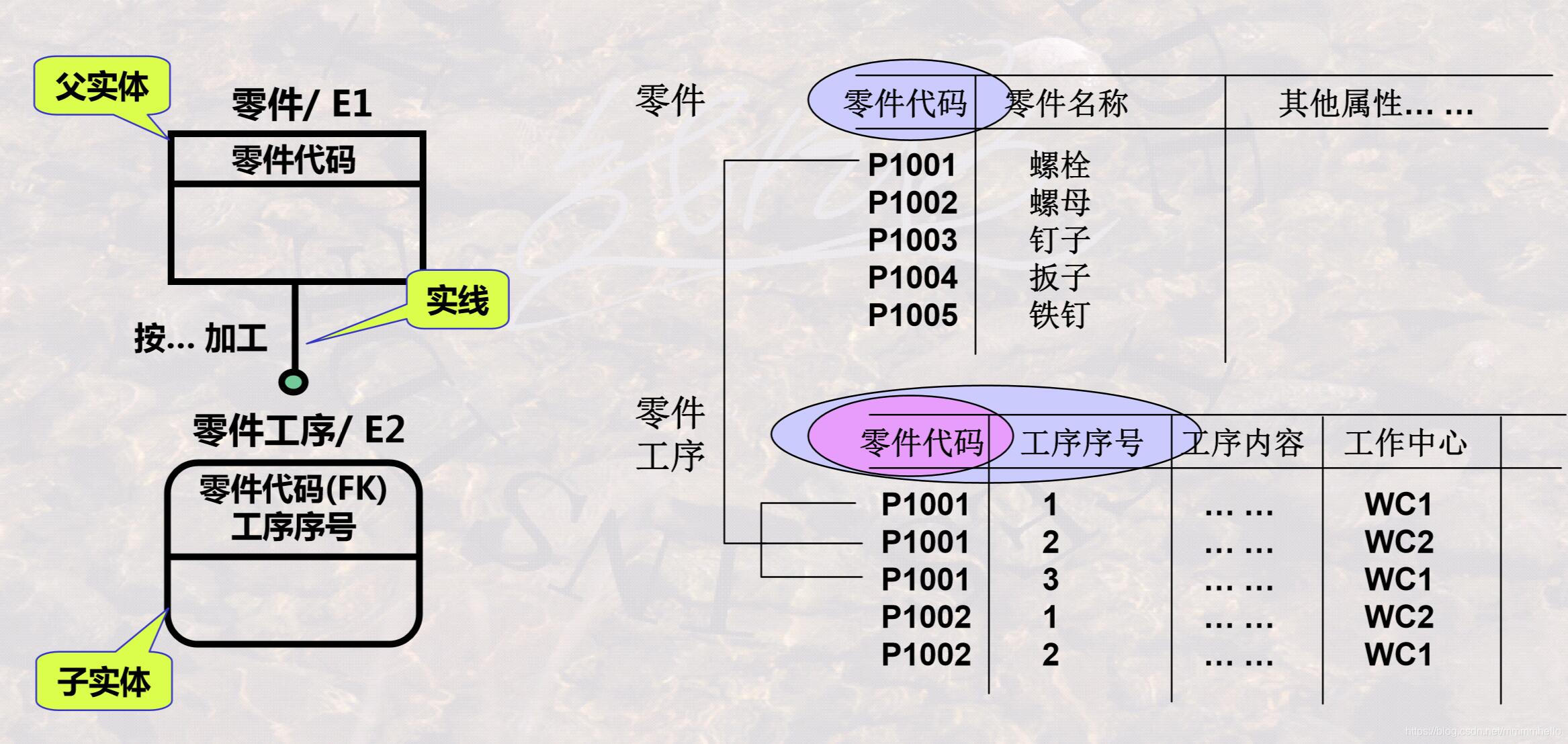

可标定联系(Identifing Connection )子实体的实例都是由它与父实体的联系确定的,父实体的主关键字是子实体的主关键字的一部分
在这里插入图片描述

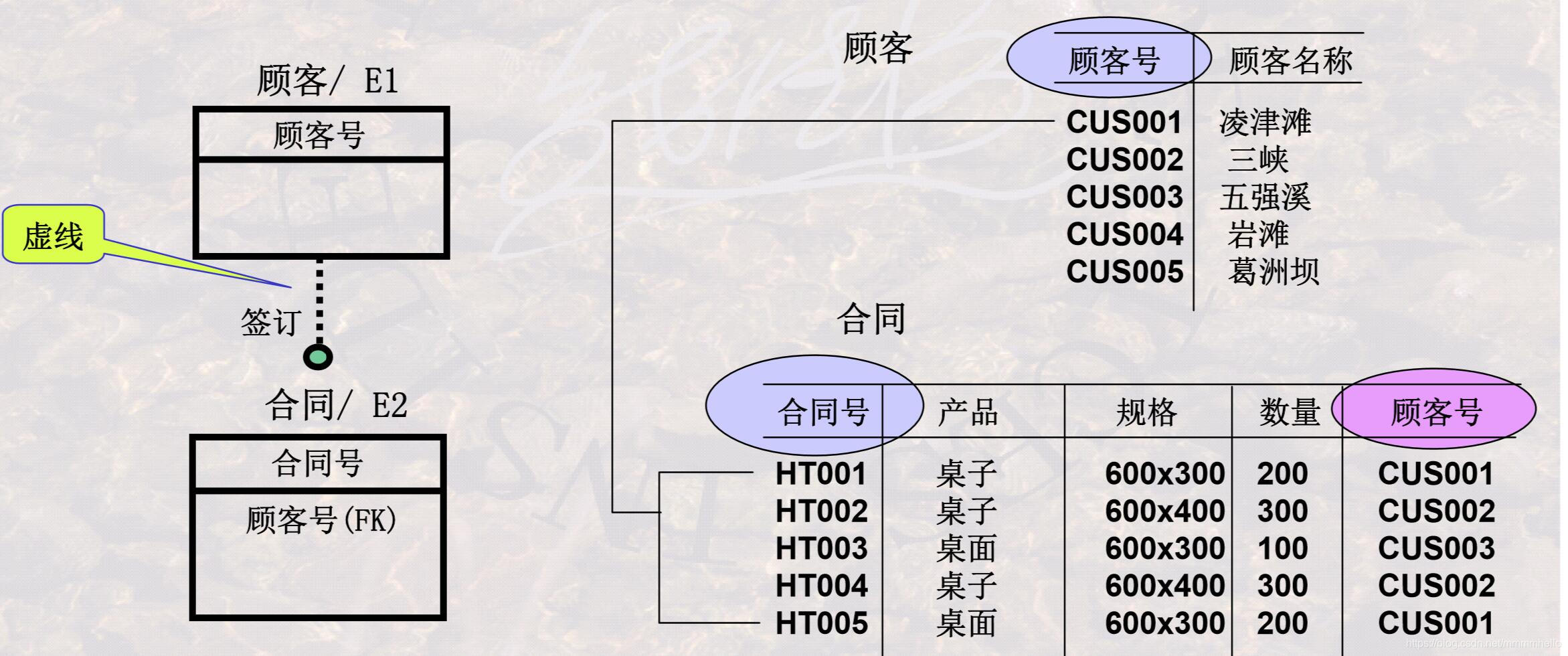

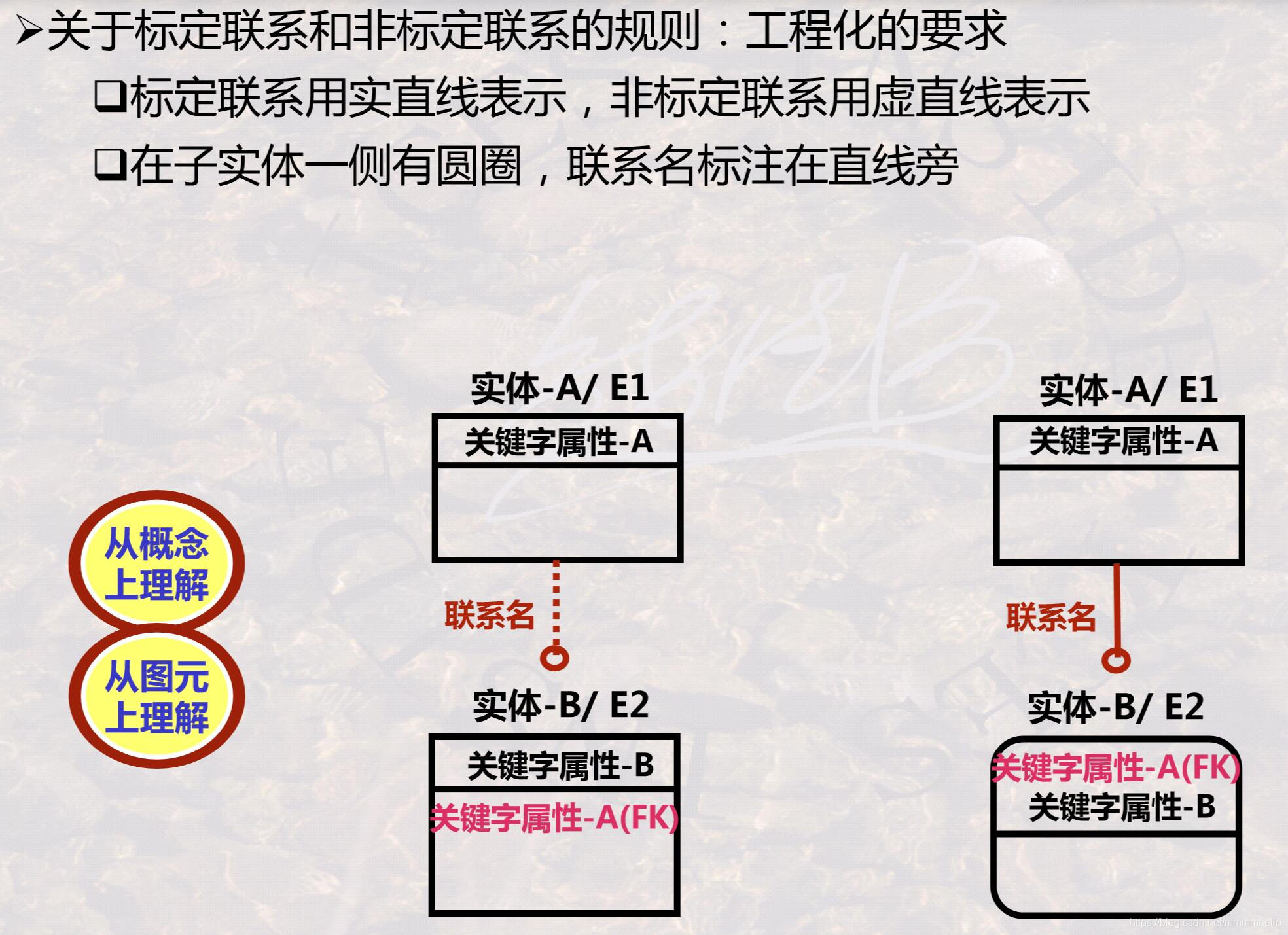

非标定联系:子实体能够被唯一标识而无需依赖别的实体。父实体的主关键字不是子实体的主关键字
在这里插入图片描述
在这里插入图片描述
非确定联系:实体之间多对多的联系,通过相交实体或者叫相关实体用多个一对多来表示

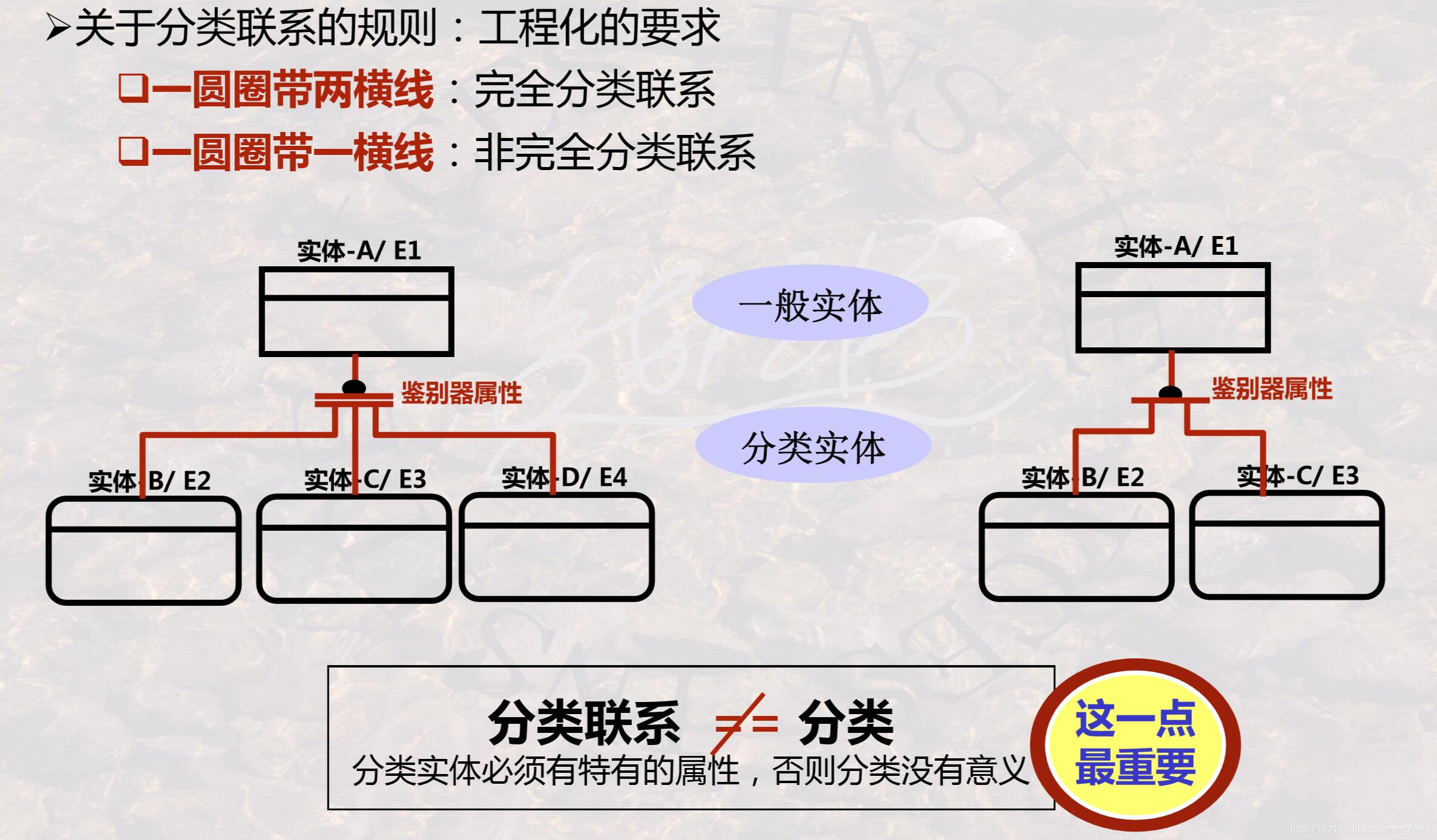

分类联系:一个实例是由一个一般实体实例和多个分类实体的实例构成,一般实体和分类实体具有相同的主关键字,分类实体除了一般实体的特征外各自还具有不同属性特征。分类联系可以分为完全分类联系和非完全分类联系。非完全分类实体就是一般实体可以泛化为多种分类实体,但是没全部写出来,而完全分类联系就是一般实体就能范化为图示的几类分类实体。
在这里插入图片描述

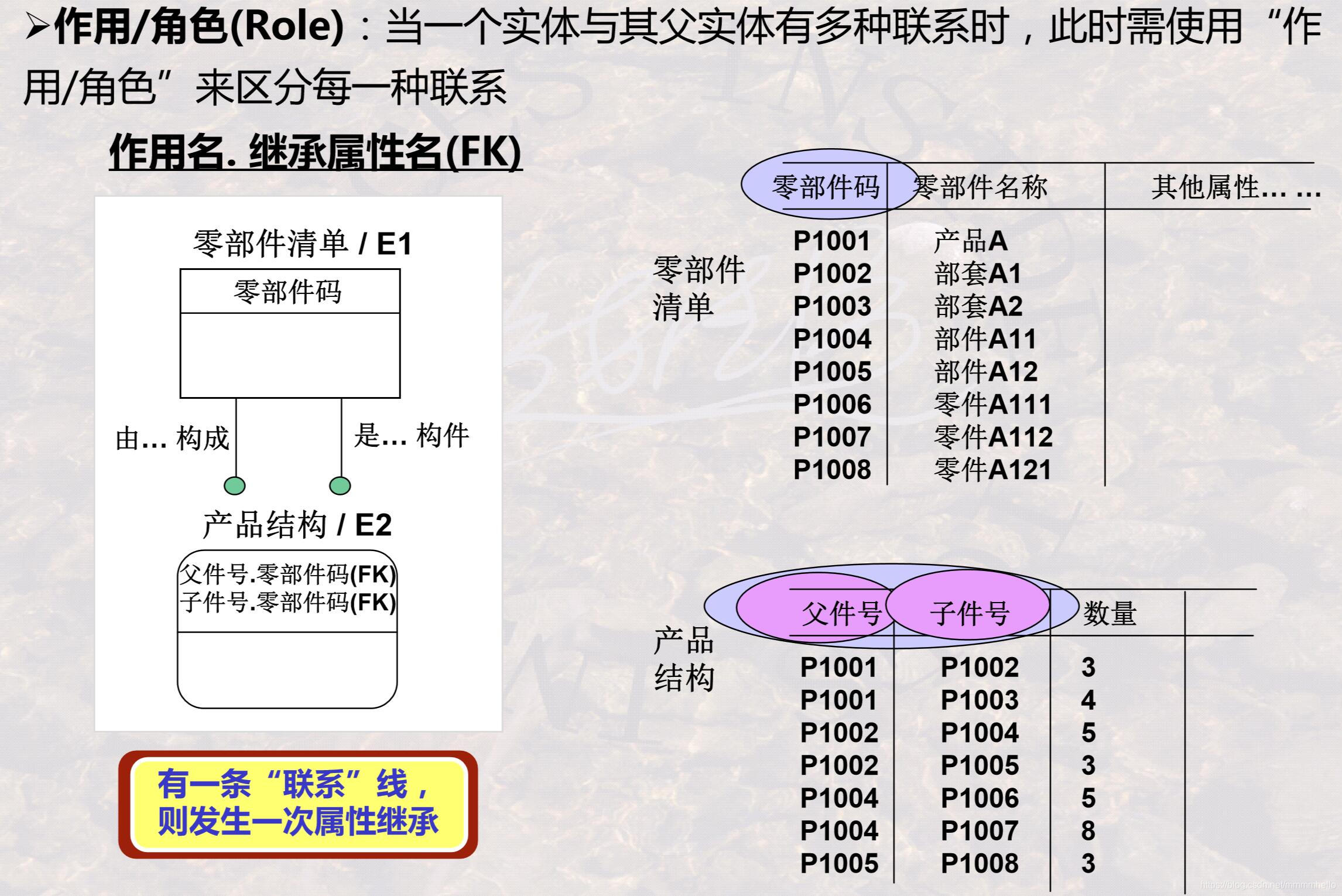

indef1x 案例:零件构成
在这里插入图片描述
