设计模式概述

1.设计模式

1.1设计模式概念

软件设计模式（Software Design Pattern），又称设计模式，是一套被反复使用、多数人知晓的、经过分类编目的、代码设计经验的总结。它们代表了面向对象软件设计中的常见问题的典型解决方案。

1.2 学习设计模式的必要性

设计模式的本质是面向对象设计原则的实际运用，是对类的封装性、继承性和多态性以及类的关联关系和组合关系的充分理解。
对设计模式了理解和使用，可以使设计的代码可重用性高、可读性强、可靠性高、灵活性好、可维护性强。

1.3 设计模式分类

创建型模式

用于描述“怎样创建对象”，它的主要特点是“将对象的创建与使用分离”。

• 单例
• 原型
• 工厂方法
• 抽象工厂
• 建造者

结构型模式

用于描述如何将类或对象按某种布局组成更大的结构。

• 代理
• 适配器
• 桥接
• 装饰
• 外观
• 享元
• 组合

行为型模式

用于描述类或对象之间怎样相互协作共同完成单个对象无法单独完成的任务，以及怎样分配职责。

• 模板方法
• 策略
• 命令
• 职责链
• 状态
• 观察者
• 中介者
• 迭代器
• 访问者
• 备忘录
• 解释器

3 软件设计原则

在软件开发中，为了提高软件系统的可维护性和可复用性，增加软件的可扩展性和灵活性，程序员要尽量根据6条原则来开发程序。

3.1 开闭原则

对扩展开放，对修改关闭。在程序需要进行拓展的时候，不能去修改原有的代码，实现一个热插拔的效果。简言之，是为了使程序的扩展性好，易于维护和升级。

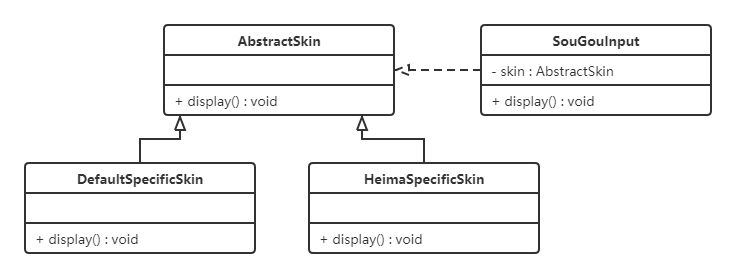

想要达到这样的效果，我们需要使用接口和抽象类。
因为抽象灵活性好，适应性广，只要抽象的合理，可以基本保持软件架构的稳定。而软件中易变的细节可以从抽象派生来的实现类来进行扩展，当软件需要发生变化时，只需要根据需求重新派生一个实现类来扩展就可以了。

3.2 里氏代换原则

里氏代换原则：任何基类可以出现的地方，子类一定可以出现。通俗理解：子类可以扩展父类的功能，但不能改变父类原有的功能。
换句话说，子类继承父类时，除添加新的方法完成新增功能外，尽量不要重写父类的方法。

如果通过重写父类的方法来完成新的功能，这样写起来虽然简单，但是整个继承体系的可复用性会比较差，特别是运用多态比较频繁时，程序运行出错的概率会非常大。

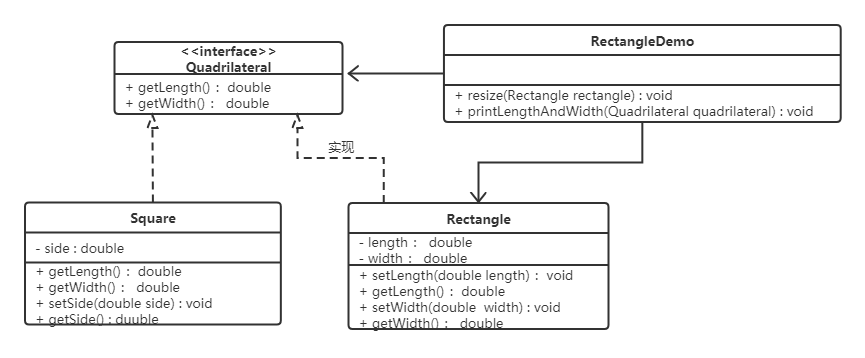

此时我们需要重新设计他们之间的关系。抽象出来一个四边形接口(Quadrilateral)，让Rectangle类和Square类实现Quadrilateral接口

3.3 依赖倒转原则

高层模块不应该依赖低层模块，两者都应该依赖其抽象；抽象不应该依赖细节，细节应该依赖抽象。
简单的说就是要求对抽象进行编程，不要对实现进行编程，这样就降低了客户与实现模块间的耦合。

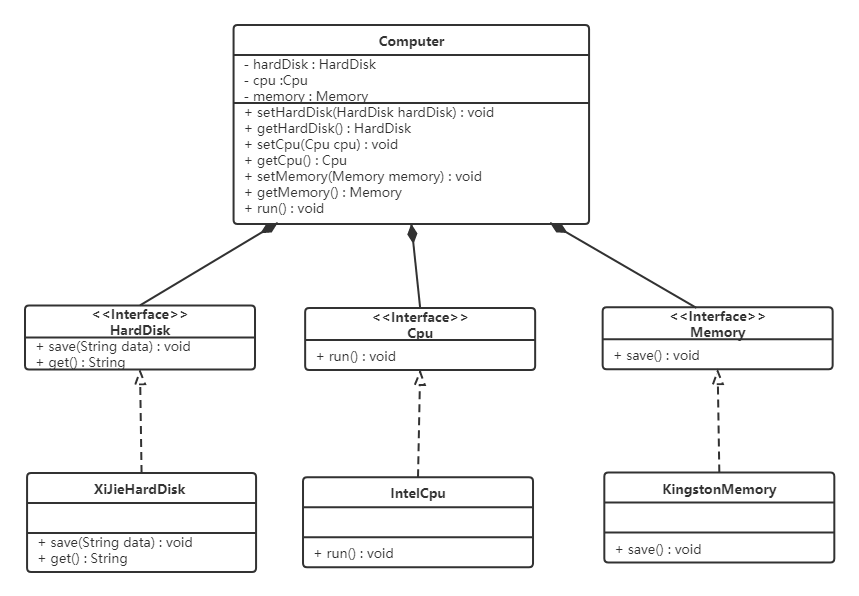

如下图关系中，依赖（成员变量）的是抽象，这样使得代码逻辑的实现，更加容易重构，只需要替换抽象的实现就可以，不需要调整结构。

3.4 接口隔离原则

客户端不应该被迫依赖于它不使用的方法；一个类对另一个类的依赖应该建立在最小的接口上。

依赖的接口范围越少，之后调整的概率越小。调整时影响的范围越小。

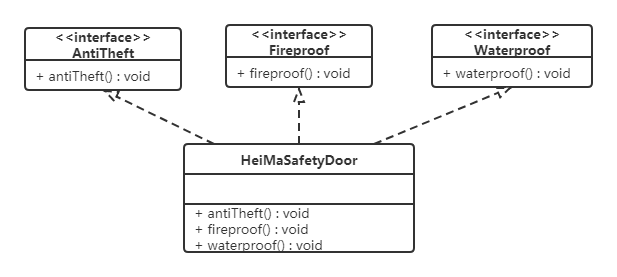

下面看一个例子来理解接口隔离原则

3.5 迪米特法则

迪米特法则又叫最少知识原则。
定义：一个对象应该对其他对象保持最少的了解。

迪米特法则还有一个更简单的定义：只与直接的朋友通信。首先来解释一下什么是直接的朋友：每个对象都会与其他对象有耦合关系，只要两个对象之间有耦合关系，我们就说这两个对象之间是朋友关系。耦合的方式很多，依赖、关联、组合、聚合等。其中，我们称出现成员变量、方法参数、方法返回值中的类为直接的朋友，而出现在局部变量中的类则不是直接的朋友。也就是说，陌生的类最好不要作为局部变量的形式出现在类的内部。

问题由来：类与类之间的关系越密切，耦合度越大，当一个类发生改变时，对另一个类的影响也越大。
解决方案：尽量降低类与类之间的耦合。

3.6 单一职责原则

不要存在多于一个导致类变更的原因。通俗的说，即一个类只负责一项职责。
问题由来：类T负责两个不同的职责：职责P1，职责P2。当由于职责P1需求发生改变而需要修改类T时，有可能会导致原本运行正常的职责P2功能发生故障。

5.专栏持续更新…

扩展知识点

类图(Class diagram)是显示模型的静态结构，特别是模型中存在的类、类的内部结构以及它们与其他类的关系等。类图是面向对象建模的主要组成部分。

1.1 类的表示方式

在UML类图中，类使用包含类名、属性(field) 和方法(method) 且带有分割线的矩形来表示，比如下图表示一个Employee类，它包含name,age和address这3个属性，以及work()方法。

属性/方法名称前加的加号和减号表示了这个属性/方法的可见性，UML类图中表示可见性的符号有三种：
+：表示public
-：表示private
#：表示protected
属性的完整表示方式是： 可见性 名称 ：类型 [ = 缺省值]
方法的完整表示方式是： 可见性 名称(参数列表) [ ： 返回类型]

注意：
1，中括号中的内容表示是可选的
2，也有将类型放在变量名前面，返回值类型放在方法名前面

举个栗子：

上图Demo类定义了三个方法：
method()方法：修饰符为public，没有参数，没有返回值。
method1()方法：修饰符为private，没有参数，返回值类型为String。
method2()方法：修饰符为protected，接收两个参数，第一个参数类型为int，第二个参数类型为String，返回值类型是int。

1.2.类与类之间关系的表示方式

1.2.1 关联关系

关联关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。我们先介绍一般关联。
关联又可以分为单向关联，双向关联，自关联。

单向关联

在UML类图中单向关联用一个带箭头的实线表示。上图表示每个顾客都有一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现。

双向关联

从上图中我们很容易看出，所谓的双向关联就是双方各自持有对方类型的成员变量。
在UML类图中，双向关联用一个不带箭头的直线表示。上图中在Customer类中维护一个List，表示一个顾客可以购买多个商品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买。

自关联

自关联在UML类图中用一个带有箭头且指向自身的线表示。上图的意思就是Node类包含类型为Node的成员变量，也就是“自己包含自己”。

1.2.2 聚合关系

聚合关系是关联关系的一种，是强关联关系，是整体和部分之间的关系。
聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。例如，学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。

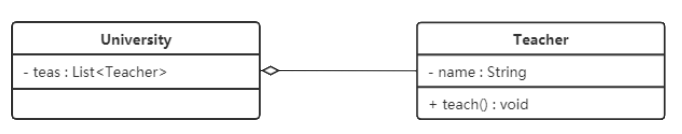

在 UML 类图中，聚合关系可以用带空心菱形的实线来表示，菱形指向整体。下图所示是大学和教师的关系图：

1.2.3 组合关系

组合表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系。
在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。例如，头和嘴的关系，没有了头，嘴也就不存在了。

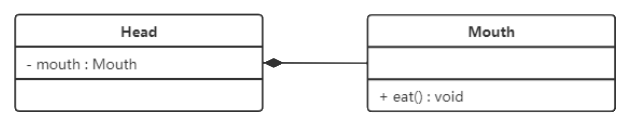

在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体。下图所示是头和嘴的关系图：

1.2.4 依赖关系

依赖关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。

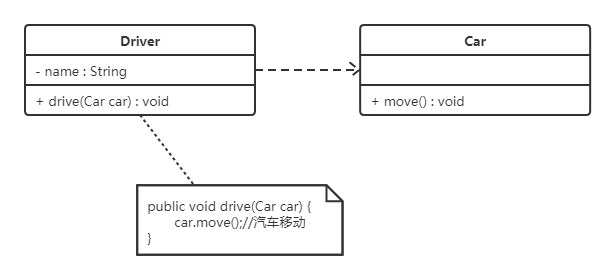

在 UML 类图中，依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。下图所示是司机和汽车的关系图，司机驾驶汽车：

1.2.5 继承关系

继承关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系。

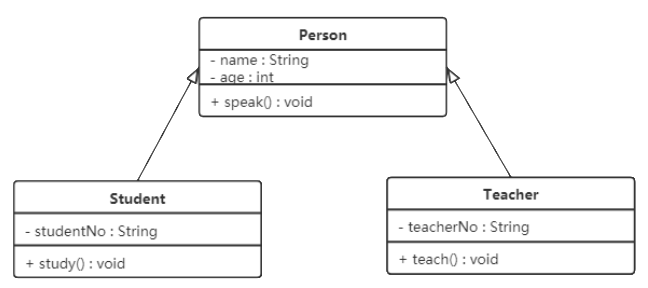

在 UML 类图中，泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。在代码实现时，使用面向对象的继承机制来实现泛化关系。例如，Student 类和 Teacher 类都是 Person 类的子类，其类图如下图所示：

1.2.6 实现关系

实现关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

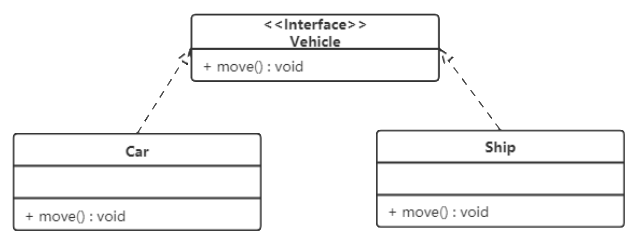

在 UML 类图中，实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。例如，汽车和船实现了交通工具，其类图如图 9 所示。

参考：

主要参考书籍有《设计模式》《设计模式之禅》《大话设计模式》
