本文详细阐述了Android中Window、Activity、ViewRootImpl、WindowManager、WindowManagerGlobal以及WMS之间的关系。Window不是一个具体的接口，而是通过根View和ViewRootImpl体现。WindowManagerGlobal作为Window的管理者，控制ViewRootImpl进行View的绘制和事件分发，并通过WindowSession与WMS交互。Activity通常有一个PhoneWindow，一个DecorView，一个ViewRootImpl，并且WindowManagerGlobal在整个App进程中是单例存在的。

Window：

Window是个抽象概念，这并不是因为它是个接口（它也有对应的实现类，如PhoneWindow），而是因为每个Window对应着一个根View和一个ViewRootImpl，这两者由WindowManagerGlobal持有管理，WindowManagerGlobal控制ViewRootImpl通过WindowSession与WMS通讯，通知根View在界面上的add、update、remove，这也可以看作是Window的add、update、remove。一个Window必定仅包含一个根View，也可以说Window以根View的形式存在。

Window有三种类型：应用Window、子Window、系统Window。应用Window对应一个Activity。子Window不能单独存在，必须依附在父Window上，比如PopWindow、Dialog。系统Window需要申明权限，一般浮在屏幕最上面（其z-ordered大于另外两种Window），如Toast。

ViewRootImpl：

ViewRootImpl作用如下：

WindowManagerGlobal通过ViewRootImpl控制对应Window的根View（对于PhoneWindow来说，即DecroView）；
完成View的绘制过程，包括measure、layout、draw过程；
向DecroView分发事件，如用户的按键/触屏等事件；
通过WindowManagerGlobal提供的WindowSession，来通知WMS完成Window的add、update、remove；

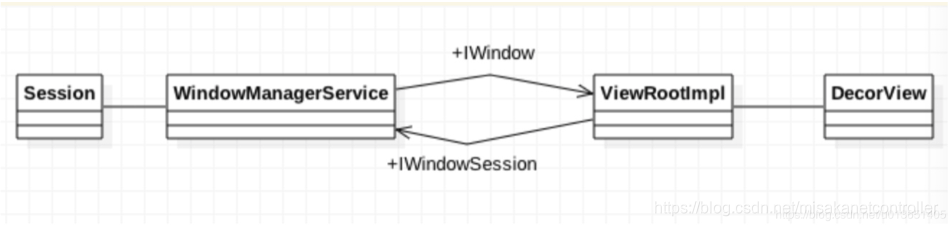

如图（图片来源网络）：

ViewRootImpl由WindowManagerGlobal持有并控制，同时WindowManagerGlobal还持有ViewRootImpl对应的根View（对于PhoneWindow来说，即DecroView）和该View对应的LayoutParams。

WindowManager：

WindowManager是Window的管理者，它实现了ViewManager接口，该接口包含了我们关心的对View在界面上的add、update、remove方法。这个View，即Window，所以也可以看作是Window的add、update、remove方法。

一个Activity一般会持有一个Window（PhoneWindow）和一个WindowManager。该WindowManager实现类是WindowMangerImpl，通过context.getSystemService(Context.WINDOW_SERVICE)获取，getSystemService方法在第一次获取时创建，后续获取读缓存，所以整个App进程应该使用的同一个WindowMangerImpl。WindowMangerImpl里持有一个WindowManagerGlobal对象。该WindowManagerGlobal对象是个单例，被APP中所有的WindowManager共享。WindowManager通过委托WindowManagerGlobal，间接管理对应Window的add、update、remove。

WindowManager和其管理的Window（这里是说父Window，源码中为mParentWindow）相互持有各自引用。

WindowManagerGlobal：

WindowManagerGlobal是真正管理Window的add、update、remove的类。它是个单例，管理所有Window的根View和对应的ViewRootImpl。它包含4个列表，分别为：

ArrayList<View> mViews——所有Window的根View；

ArrayList<ViewRootImpl> mRoots——所有根View对应的ViewRootImpl；

ArrayList<WindowManager.LayoutParams——所有根View（Window）对应的布局参数；

ArraySet<View> mDyingViews——待销毁的根View（Window）

同时，WindowManagerGlobal也持有一个WindowSession（本质是个Binder），用于和WMS通讯。

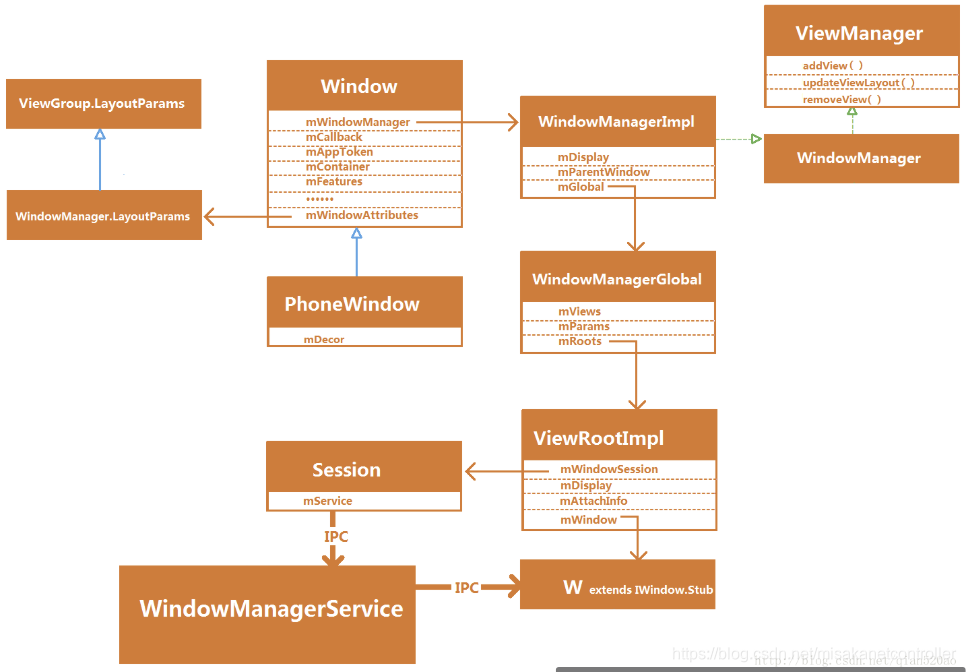

关系图（图片来源网络）：

总结：

一个Activity，对应一个DecorView，对应一个ViewRootImpl，对应一个PhoneWindow，可以有多个子Window；

App进程对应一个WindowManager，对应一个WindowManagerGlobal；
