USB4规范解读（二）：详解USB4的传输路径

在《USB4规范解读：一文看懂USB4传输数据的过程》的文章中抽象出了USB4的数据传输过程，提到了USB4数据的传输包括USB 3.2数据、DisplayPort数据和PCIe数据。发送方将不同类型的数据打包成一个数据包进行传输，由接收方接收之后进行数据包的分离，提取出以上3种类型的数据。

以上过程可以形象地看成是不同的车辆装载着这些数据，开始的时候，聚集到同一条道路行驶，快到达目的地之前，装USB 3.2和PCIe数据的车辆由于有几个接收方，分别需要经过叫USB 3.2集线器和PCIe交换机的车站来确认是哪一个接收方，再传到目的地。

而装DisplayPort数据的车辆只有一个接收方，早已经确认了具体位置，直接进入目的地。具体描述可以参考文章《USB4规范解读：一文看懂USB4传输数据的过程》。本文在这个基础上详细讲解USB4数据的传输路径，可以加深读者对于USB4传输数据的理解。

一、USB4应用类型

USB4主要有USB4主机和USB4设备两种应用。USB4设备又分为USB4外部设备、USB4集线器和USB4扩展坞。如下图所示：

USB4应用类型

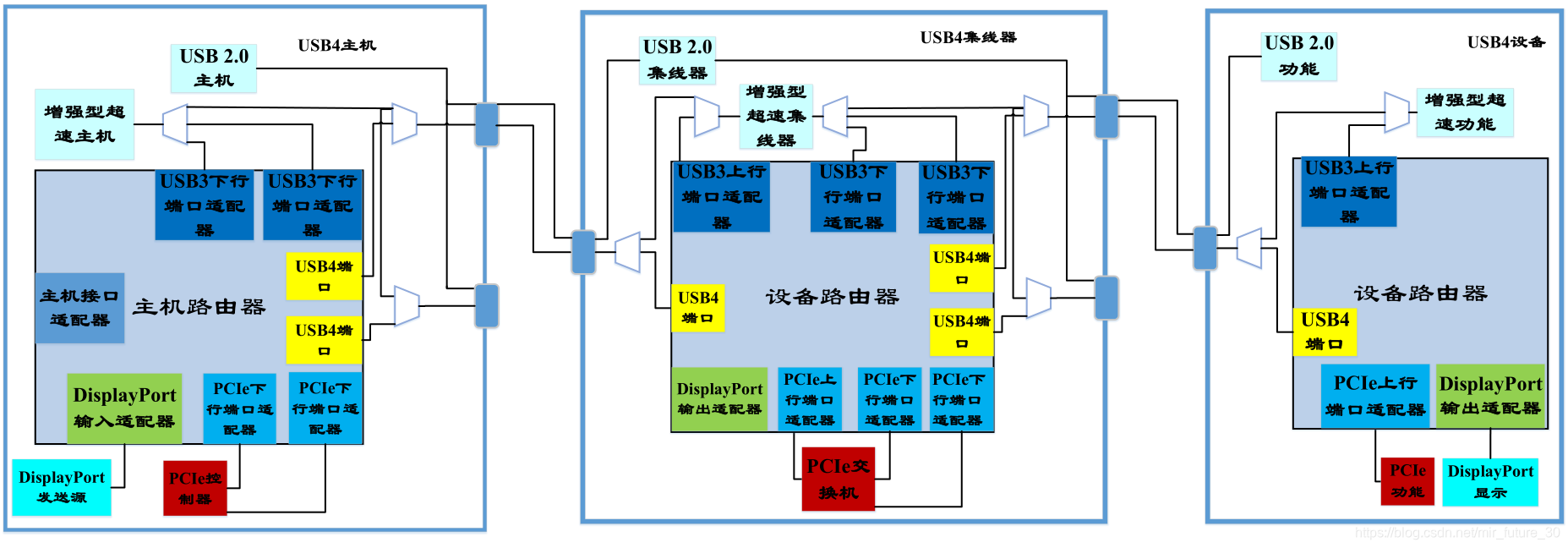

USB4主机的应用主要有笔记本电脑，游戏主机等，USB4设备可以是移动硬盘，集线器、扩展坞等。下图显示了USB4主机、USB4集线器和USB4外部设备的连接。

1、USB4主机

USB4主机组成为：一个主机路由器，一个内部的控制器和一个
