流程图制作教程：从零基础到精通的完整指南

在日常工作和学习中，流程图是梳理逻辑、优化流程、提升协作效率的重要工具——无论是项目管理中的进度规划、业务场景下的客户服务流程，还是技术开发中的功能实现路径，一份清晰的流程图都能让复杂问题变得直观易懂。对于零基础用户而言，选择合适的工具是入门关键，而良功绘图网站 (https://www.lghuitu.com) 凭借“无需下载、模板丰富、操作简单”的特点，成为新手入门流程图制作的首选工具。本文将从基础概念讲起，结合多款实用工具，带大家逐步掌握流程图制作技巧，最终实现“从零基础到精通”的跨越。

一、流程图基础：搞懂这些，才算真正入门

在动手绘制前，我们需要先明确流程图的核心概念——只有理解“是什么、用什么、怎么用”，才能避免后续绘制时出现逻辑混乱或符号误用的问题。

1.1 什么是流程图？

流程图（Flow Chart）是一种用标准化图形、线条和文字，直观展示“步骤顺序”“判断条件”“分支走向”的可视化工具。它的核心价值在于：

• 简化复杂逻辑：把文字描述的流程（如“员工请假需部门经理审批，审批通过后交人事备案；不通过则退回修改”）转化为图形，一眼看清关键节点；
• 统一协作语言：团队成员通过标准化流程图沟通，避免因“理解偏差”导致的执行错误；
• 优化流程漏洞：绘制时能快速发现冗余步骤（如“重复审核”）或逻辑断点（如“未考虑异常情况”）。

1.2 流程图的核心元素：符号、线条、文字

所有流程图的基础，都是由“标准化符号+逻辑线条+说明文字”构成，新手需牢记以下6种常用符号（国际通用标准，避免自定义符号导致误解）：

符号形状	名称	用途说明	示例场景
椭圆	开始/结束	表示流程的起点或终点，一个流程图只能有1个起点，可多个终点	“开始：员工提交请假申请”
矩形	流程/操作	表示具体的执行步骤，是流程图中数量最多的符号	“部门经理审核申请”
菱形	判断/分支	表示需要做“二选一”或“多选一”的判断，每个判断需有2+出口	“审核结果：通过/不通过”
平行四边形	输入/输出	表示需要“接收外部信息”或“输出结果给外部”	“输入：请假天数、理由”
圆角矩形	子流程	表示“包含多个子步骤的复杂流程”，可点击展开（简化主流程）	“子流程：人事备案（含3步）”
箭头线条	流向线	表示步骤间的逻辑顺序，只能从左到右、从上到下（避免反向箭头）	连接“提交申请”→“经理审核”

新手注意：不要为了“美观”自定义符号（如用三角形表示开始），否则他人查看时可能误解；线条必须带箭头，无箭头的线条会导致“流程方向混乱”。

1.3 流程图的3种常见结构

不同场景需要不同的流程结构，零基础先掌握以下3种基础结构，可覆盖80%的使用需求：

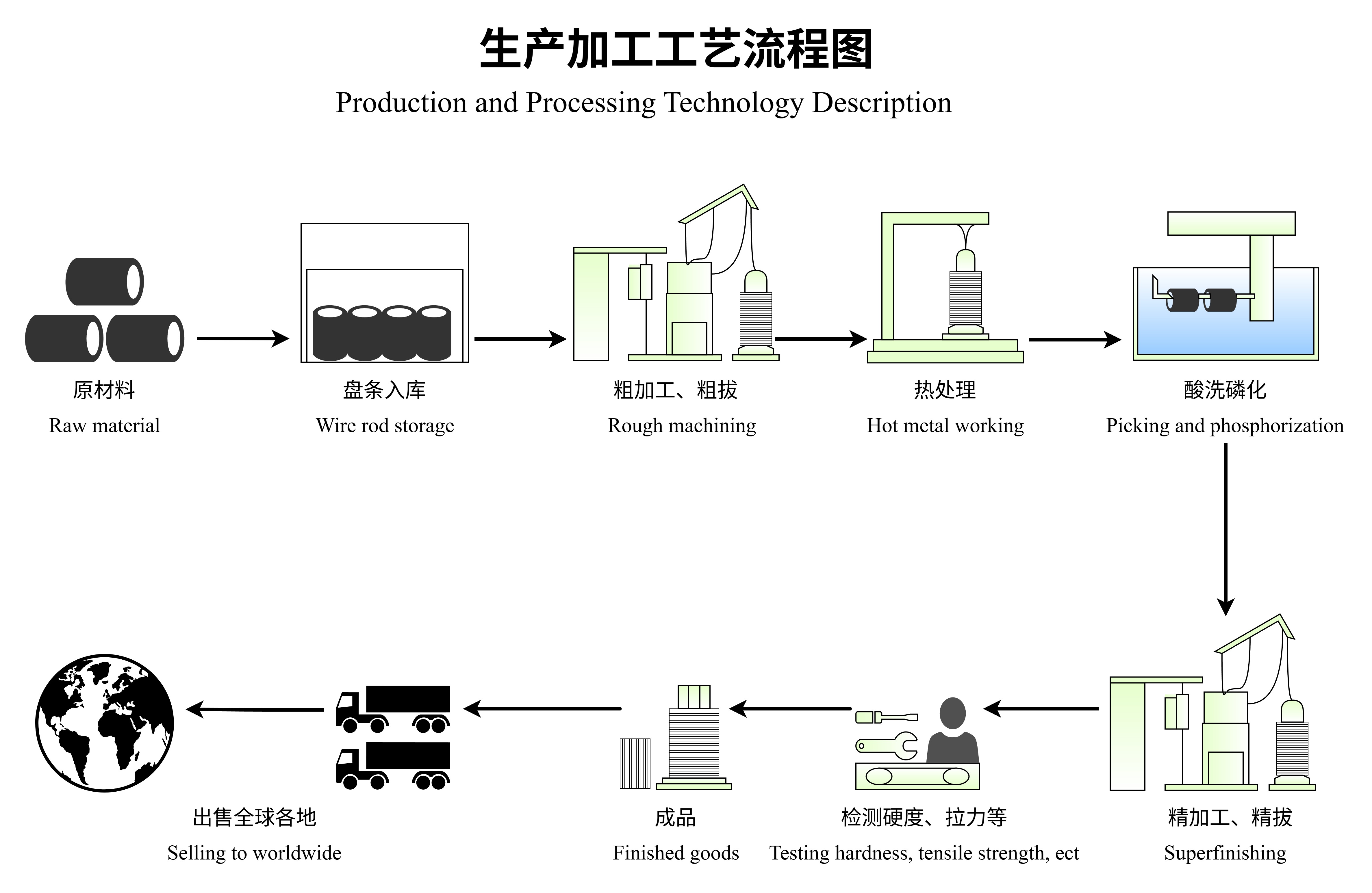

（1）线性结构：简单的“一步接一步”

适用于无分支、无判断的简单流程，如“文档提交流程”：
开始→员工上传文档→部门助理接收→助理存档→结束

（2）分支结构：含“判断节点”的二选一/多选一

适用于需要根据条件选择不同路径的流程，如“费用报销流程”：
开始→员工提交报销单→财务审核→【判断：金额≤500元→直接付款；金额＞500元→总经理审批→付款】→结束

（3）循环结构：含“重复执行”的步骤

适用于需要“多次执行某步骤直到满足条件”的流程，如“产品测试流程”：
开始→测试人员执行测试→【判断：测试通过→结束；测试不通过→开发修复bug→重新执行测试】

结构技巧：循环结构中，“重复执行的步骤”需用箭头明确指向“前序步骤”，且必须有“终止条件”（避免无限循环）。

二、流程图工具推荐：从新手友好到专业高效

选择工具时，需结合“操作难度”“协作需求”“设备兼容性”综合考虑。本文从指定工具中筛选出5款实用工具，其中良功绘图网站为必推，适合零基础；其他工具根据场景补充选择。

2.1 必推工具：良功绘图网站（零基础首选）

核心优势：

• 零门槛操作：无需下载安装，打开浏览器即可使用，界面以“拖放”为主（鼠标拖符号到画布，用线条连接），无复杂参数设置；
• 模板覆盖全：内置“流程图模板库”，涵盖“请假流程”“项目进度”“软件开发”“客户服务”等200+场景，新手可直接修改模板（省去“从零画起”的麻烦）；
• 免费功能够用：基础符号、模板、导出格式（PNG、PDF、Word）均免费，仅高级协作功能（多人实时编辑）需付费，个人使用或小团队完全足够；
• 兼容性强：支持Windows、Mac、Linux系统，手机端也能打开查看（编辑建议用电脑，屏幕更大操作方便）。

新手入门步骤（以“员工请假流程”为例）：

1. 打开良功绘图网站 ，点击首页“流程图”分类；
2. 在模板库中搜索“请假流程”，选择一个匹配的模板（如“企业员工请假审批流程”），点击“使用模板”；
3. 左侧工具栏可添加/删除符号（鼠标拖到画布即可），双击文字可修改内容（如把“3天假”改为“5天假”）；
4. 右侧“样式”栏可调整颜色（如把“通过”分支改为绿色，“不通过”改为红色）；
5. 完成后点击右上角“导出”，选择“PNG”（插入文档）或“PDF”（正式汇报）。

2.2 微软Visio：适合Windows+Office用户

核心优势：

• 与Office深度兼容：可直接插入Word、Excel、PowerPoint，修改时联动更新（无需重新导出）；
• 专业符号库全：内置“工程流程图”“数据流程图”“BPMN业务流程”等专业符号，适合企业级复杂流程；
• 本地存储安全：支持本地文件保存（.vsdx格式），避免在线工具的隐私泄露风险（适合处理敏感流程）。

不足：

• 仅支持Windows：Mac用户需通过虚拟机运行，体验不佳；
• 收费且体积大：需单独购买（或订阅Office 365企业版），安装包约2GB，对低配电脑不友好；
• 操作稍复杂：新手需学习“模具库调用”“连接线自动对齐”等功能，入门时间比良功长。

适合人群：

Windows系统用户、需要与Office联动的职场人、处理企业级复杂流程的运营/项目管理者。

2.3 Figma：适合协作型团队（含跨平台）

核心优势：

• 实时多人协作：支持多人同时编辑同一份流程图，右侧“评论”功能可直接在节点上标注意见（如“这里需要加‘HR审核’步骤”），适合远程团队；
• 跨平台无缝衔接：电脑（Windows/Mac）、平板（iPad）、手机均可编辑，平板用触控笔绘制更灵活；
• 可嵌入其他工具：流程图可生成链接，直接嵌入Notion、飞书文档、Confluence等协作工具，无需重复上传。

不足：

• 基础功能需手动配置：无预设流程图模板，新手需从空白画布开始添加符号，不如良功省心；
• 国内访问稍慢：服务器在海外，部分地区打开时加载时间较长（可通过“Figma镜像”工具优化）；
• 高级功能收费：免费版仅支持2个协作者，超过需升级付费（每月12美元/人）。

适合人群：

跨平台协作团队、需要与其他协作工具联动的互联网公司员工、喜欢灵活自定义的设计师。

2.4 Lucidchart：适合全球化团队+多场景需求

核心优势：

• 多语言支持：界面支持中文、英文、日文等10+语言，适合跨国团队（如中外合资企业）；
• 模板+教程丰富：内置“新手引导教程”，模板涵盖“教育流程”“医疗流程”“IT运维流程”等小众场景，可直接复用；
• 集成工具多：支持与Slack（消息通知）、Salesforce（客户流程联动）、Jira（项目流程同步）等工具集成，适合全流程管理。

不足：

• 免费版限制多：免费版仅支持3个文档、50个形状，超过需付费（每月7.95美元/人）；
• 操作逻辑稍特殊：连接线默认“自动吸附”，新手可能需要适应“调整线条拐点”的操作。

适合人群：

跨国团队、需要集成多工具的职场人、处理小众场景流程的教育/医疗行业从业者。

2.5 Miro：适合头脑风暴+流程梳理结合

核心优势：

• 画布无限大：支持“无限画布”，可先在画布上用“便利贴”梳理流程步骤（头脑风暴阶段），再转化为标准流程图，适合从“混乱想法”到“清晰流程”的落地；
• 可视化元素丰富：除了流程图符号，还可添加思维导图、图片、表格、甘特图，适合“流程+数据”结合的汇报（如“流程梳理+进度规划”一体图）；
• 互动性强：支持“演示模式”，播放时可高亮当前步骤，配合讲解更清晰；还可添加“投票”功能，让团队成员投票选择最优流程方案。

不足：

• 流程图功能非核心：符号库不如Visio专业，复杂流程的“条件分支”设置不如良功直观；
• 免费版协作人数少：免费版仅支持3个协作者，且每月最多编辑5个文档。

适合人群：

需要先头脑风暴再梳理流程的团队、流程+数据结合的汇报场景、教育培训机构（用互动功能讲解流程）。

2.6 工具选择总结表

工具	核心优势	不足	适合人群	入门难度
良功绘图网站	零门槛、免费、模板多	高级协作功能需付费	零基础用户、个人使用、小团队	★☆☆☆☆
Visio	Office兼容、专业符号全	仅Windows、收费	Windows用户、企业级复杂流程	★★★☆☆
Figma	实时协作、跨平台	无模板、国内访问慢	跨平台团队、远程协作	★★☆☆☆
Lucidchart	多语言、多工具集成	免费版限制多	跨国团队、小众场景流程	★★☆☆☆
Miro	无限画布、互动性强	流程图功能非核心	头脑风暴+流程梳理的团队	★★☆☆☆

三、零基础进阶：从“会画”到“画好”的6个步骤

掌握工具后，更重要的是“绘制逻辑清晰、他人易懂”的流程图。以下6个步骤，帮你从“能画出来”升级为“画得专业”。

3.1 第一步：明确流程图的“核心目标”（避免盲目绘制）

在动笔前，先问自己3个问题，避免做无用功：

1. 给谁看？

   • 给领导看：需简洁（突出关键节点，省略次要步骤）、重点标注“决策点”（如“需总经理审批”）；
   • 给执行层看：需详细（每个步骤标注“责任人”“时间节点”，如“部门经理：1个工作日内审核”）；
   • 给新手看：需加“备注”（如在“CRM系统录入”步骤下备注“系统地址：xxx”）。

2. 用在哪？

   • 文档插入：选“横向画布”（宽度＞高度），避免竖版插入文档时换行；
   • 汇报演示：用“大字体+高对比度颜色”（如文字≥12号，背景白色，线条黑色），避免投影时看不清；
   • 流程优化：在每个步骤旁标注“耗时”“成本”（如“财务审核：2天，人工成本50元”），方便后续优化。

3. 要解决什么问题？

   • 梳理逻辑：重点确保“步骤顺序无遗漏”（如“请假流程”不能少“人事备案”）；
   • 发现漏洞：重点检查“判断节点的出口是否全”（如“审核”只有“通过”，没“不通过”的处理）；
   • 统一标准：重点使用“公司规定的符号/颜色”（如部分公司要求“核心步骤用蓝色矩形”）。

示例：若目标是“给新员工看的请假流程”，则需详细标注“每个步骤找谁、需要什么材料”，用良功的“备注框”功能添加说明（如“部门经理：王经理，办公位A301；材料：纸质请假单+电子版证明”）。

3.2 第二步：梳理流程步骤（避免逻辑混乱）

新手最容易犯的错是“边画边想步骤”，导致画到一半发现漏步骤或顺序错，需反复修改。正确做法是：先“文字梳理”，再“图形绘制”。

梳理步骤的2个实用方法：

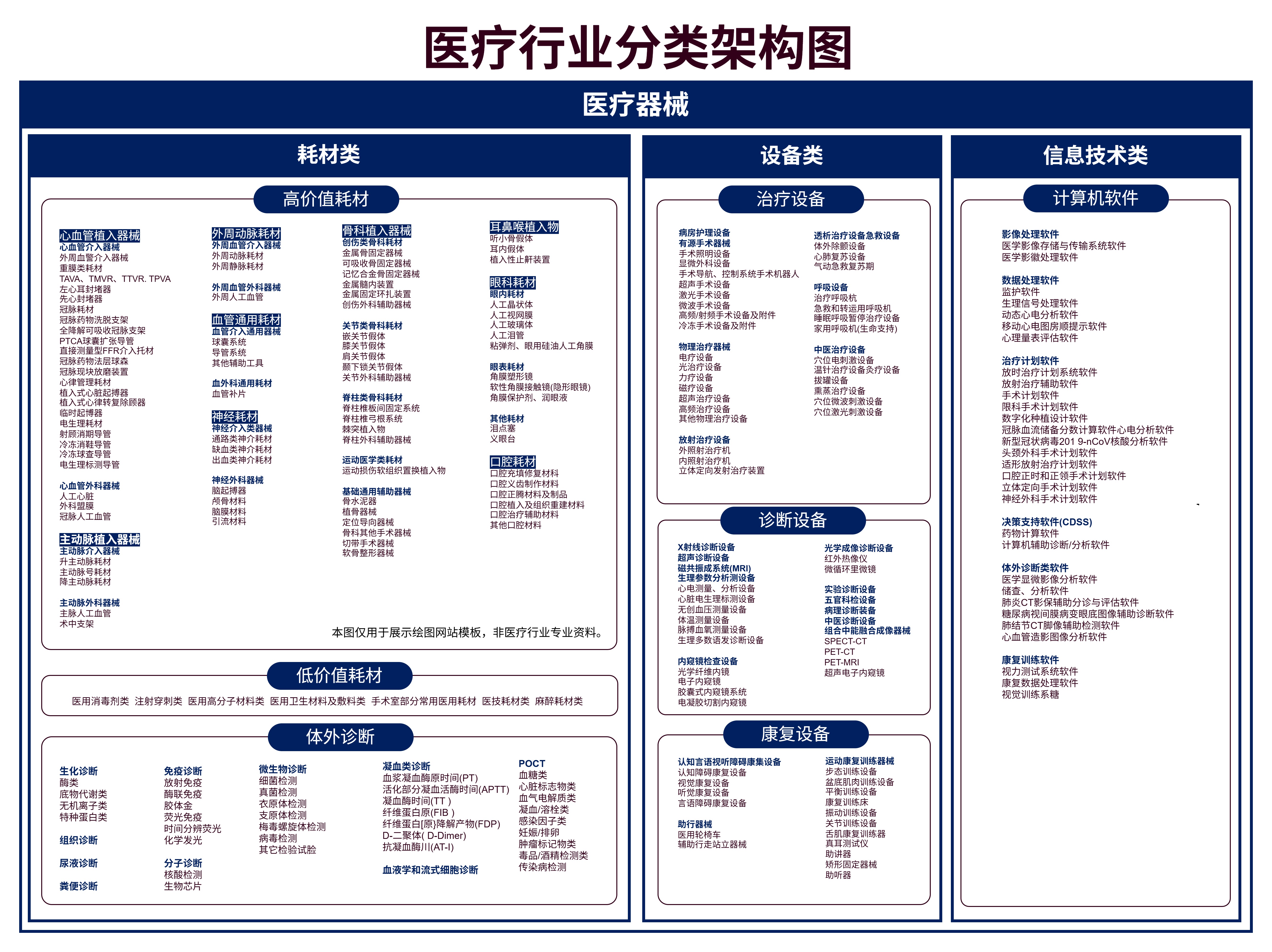

1. 思维导图法（适合线性/分支流程）：
   用XMind、飞书文档等工具，先列“主流程”（如“请假流程：提交→审核→备案→结束”），再在每个主步骤下加“子步骤”（如“审核”下加“部门经理审核→HR审核”），最后标注“判断点”（如“审核不通过→退回修改”）。

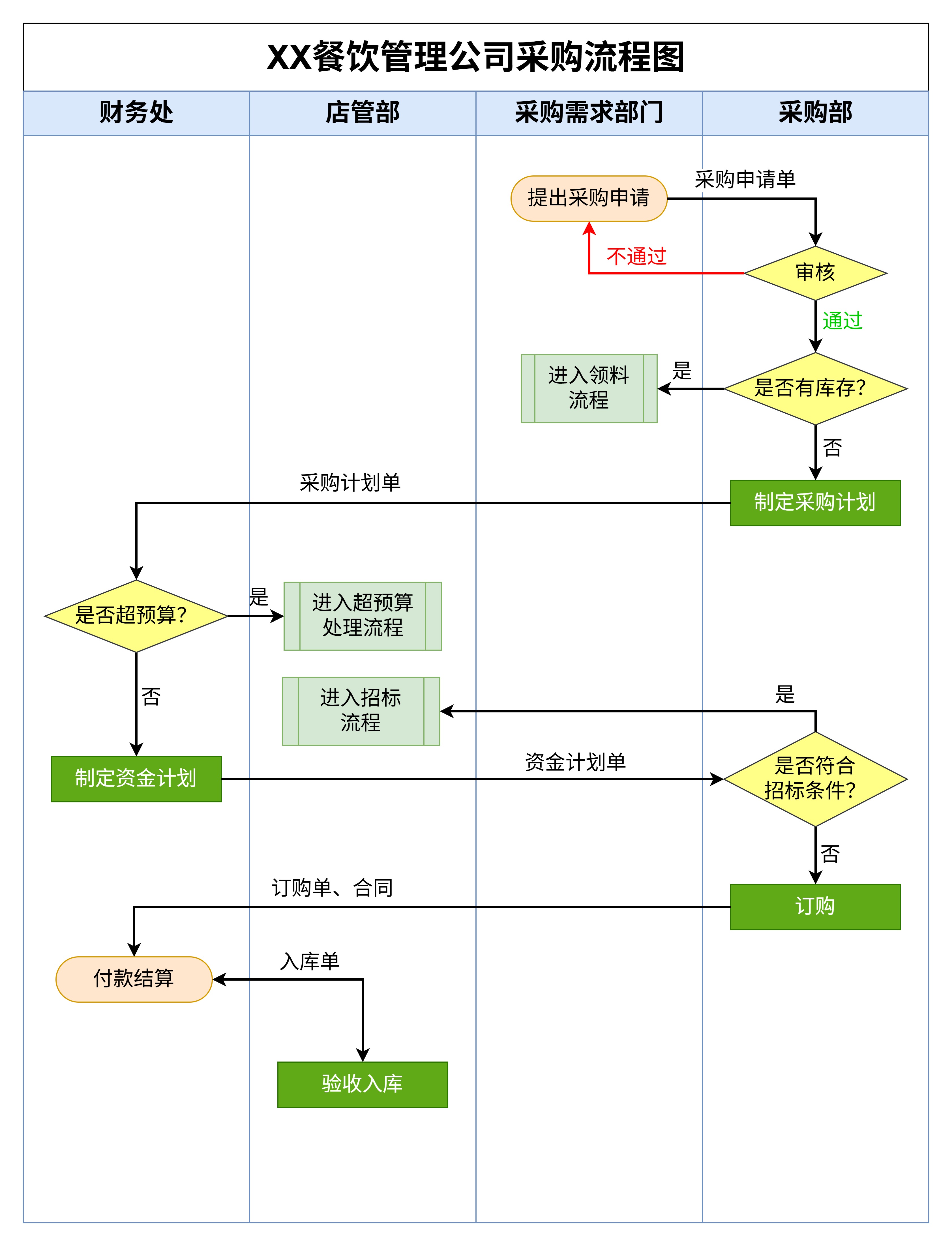

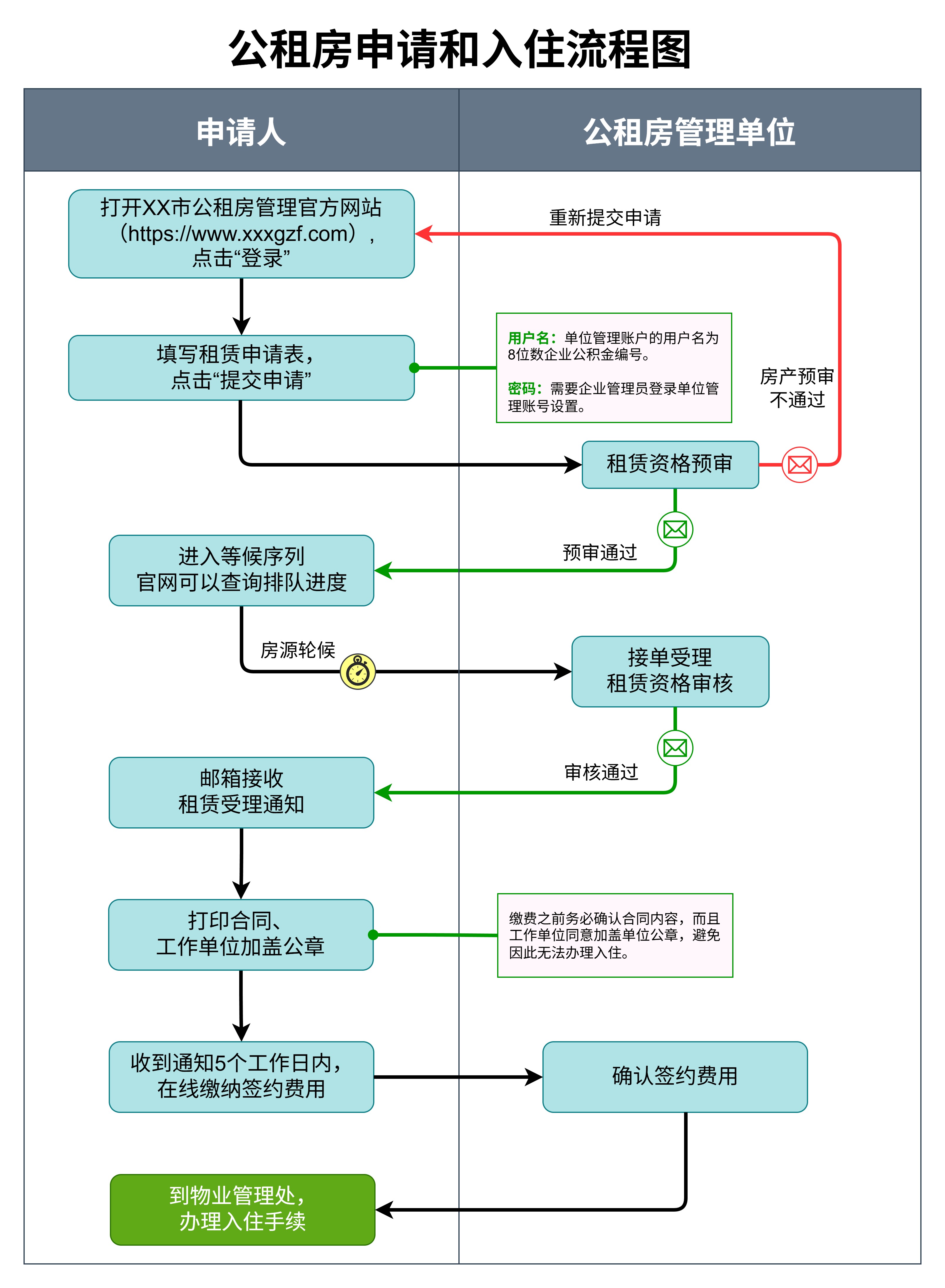

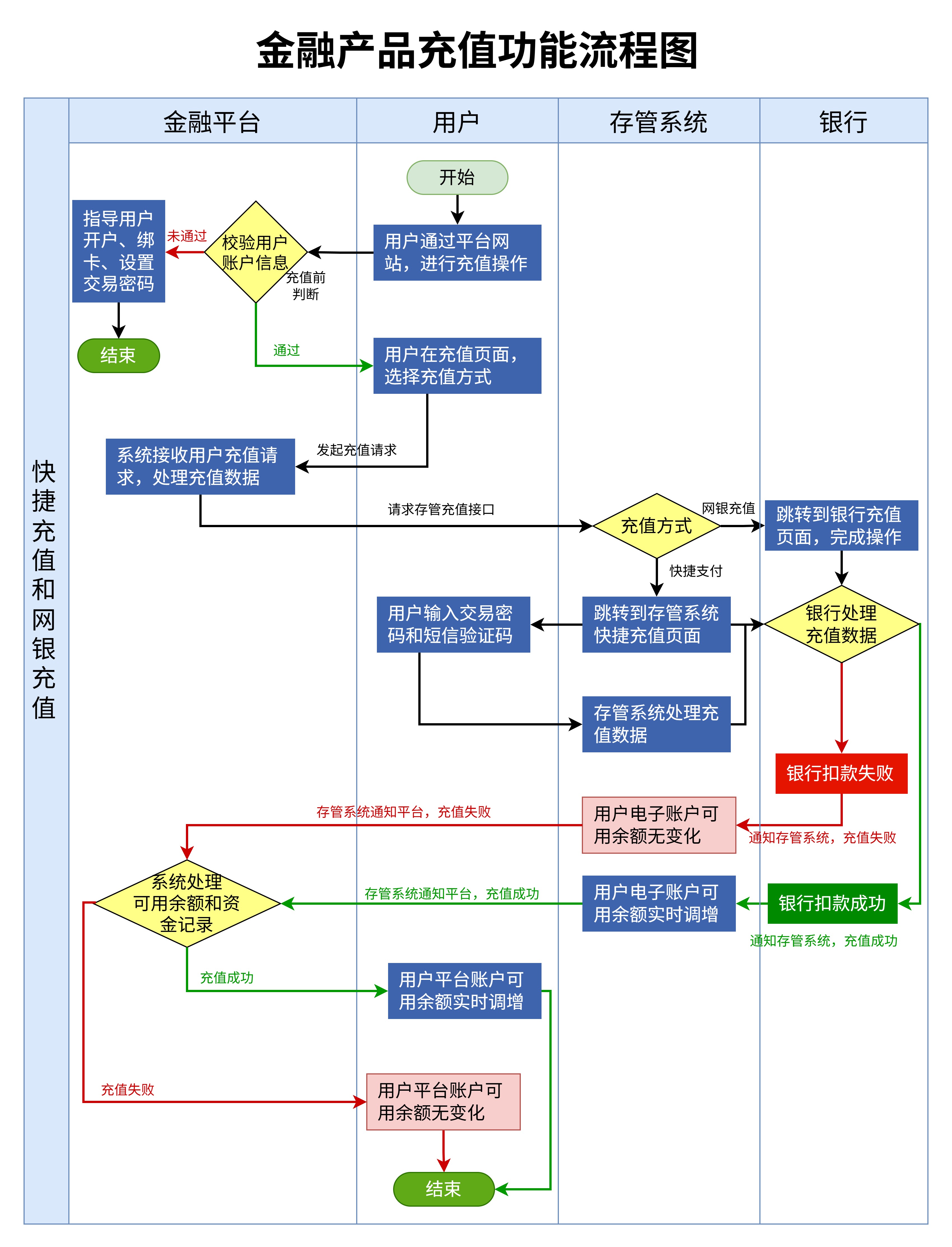

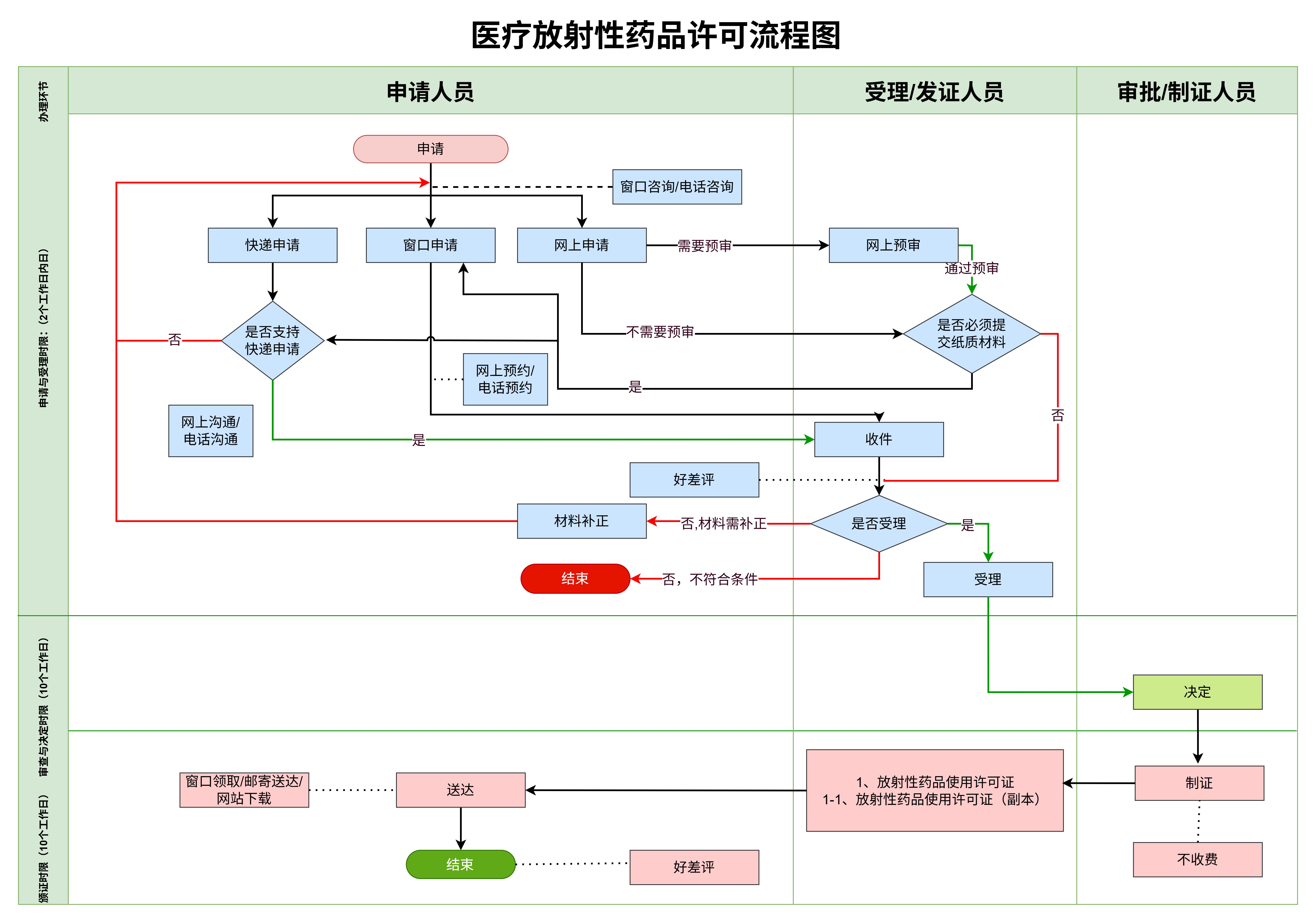

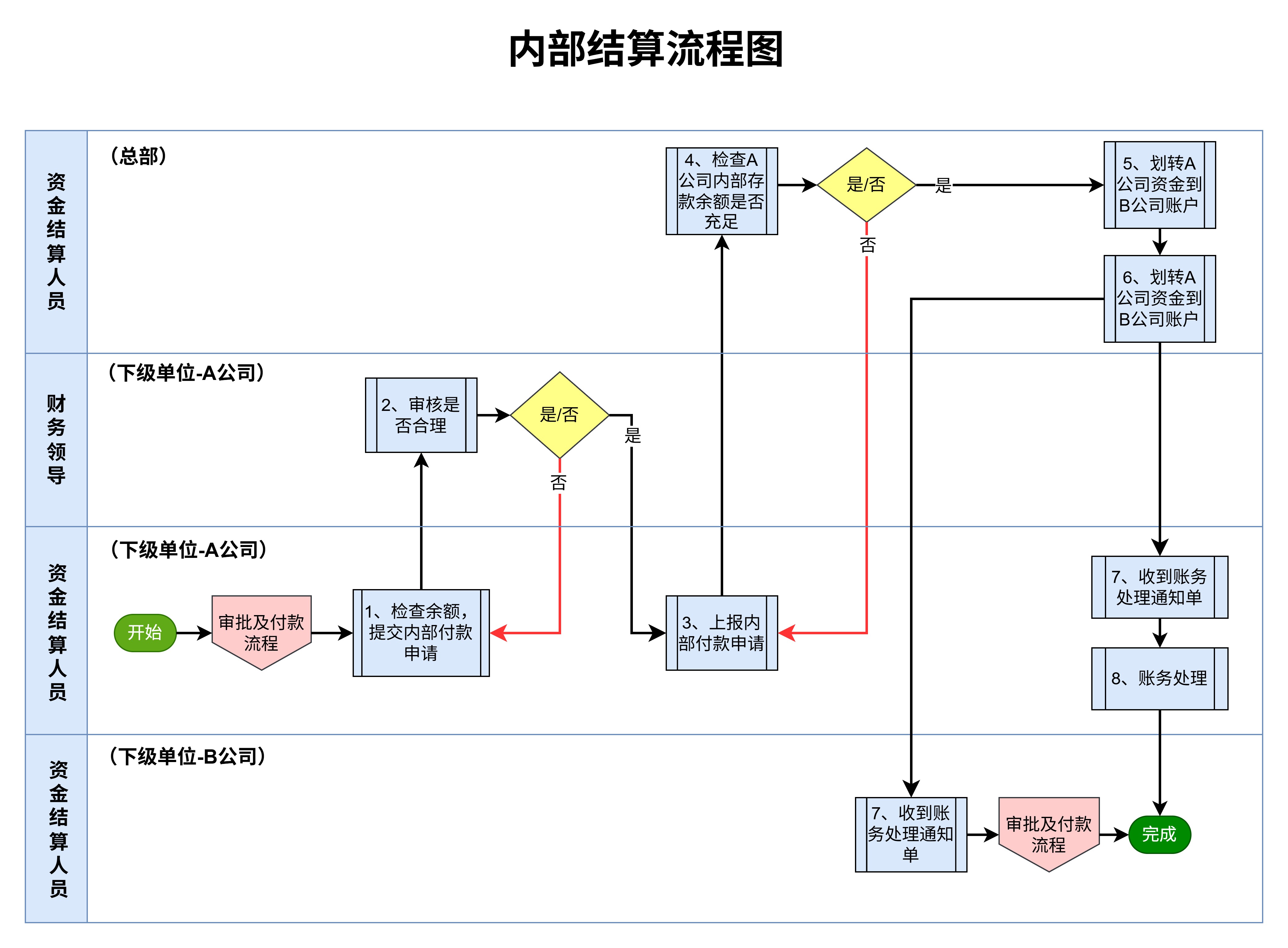

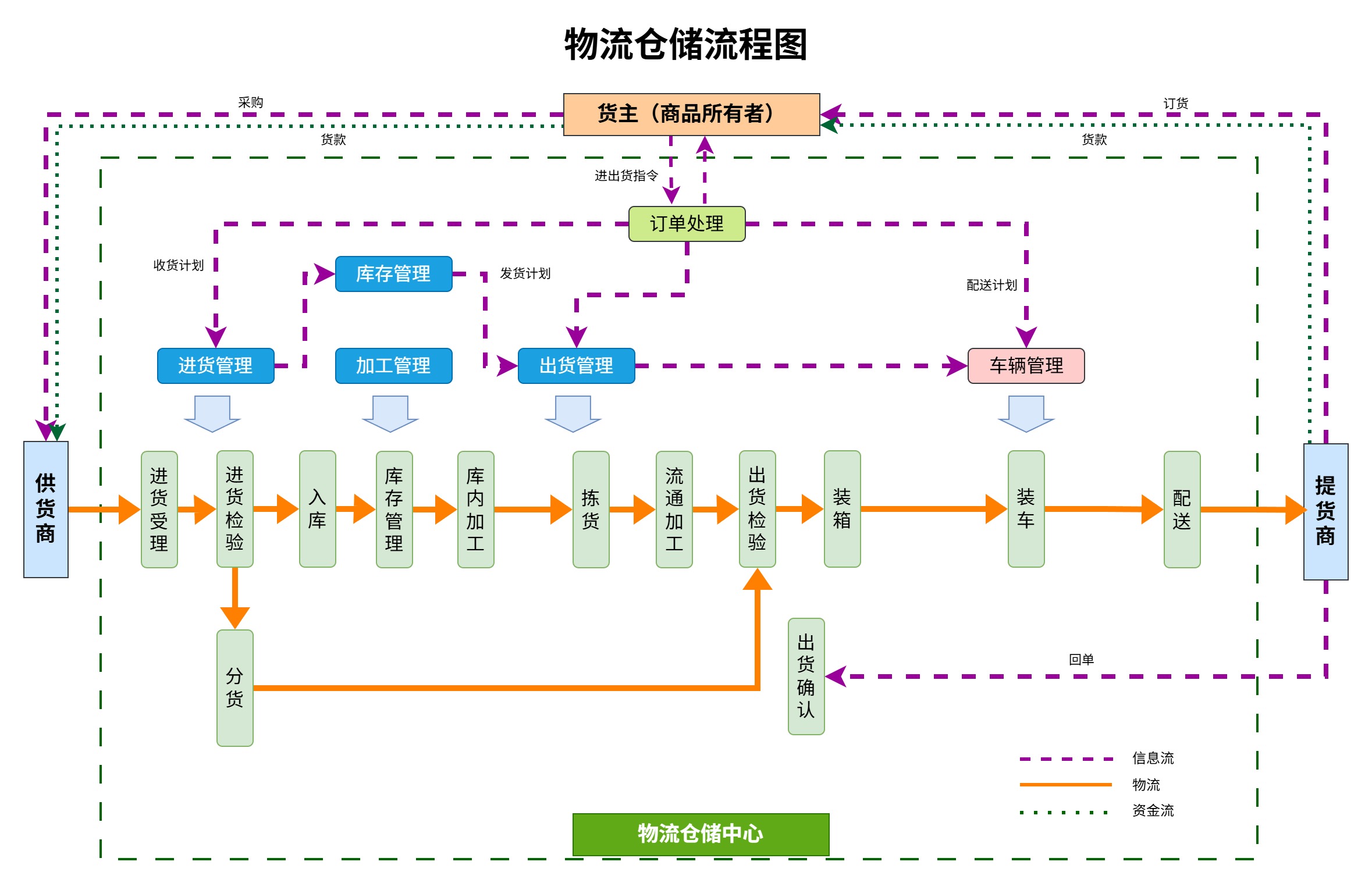

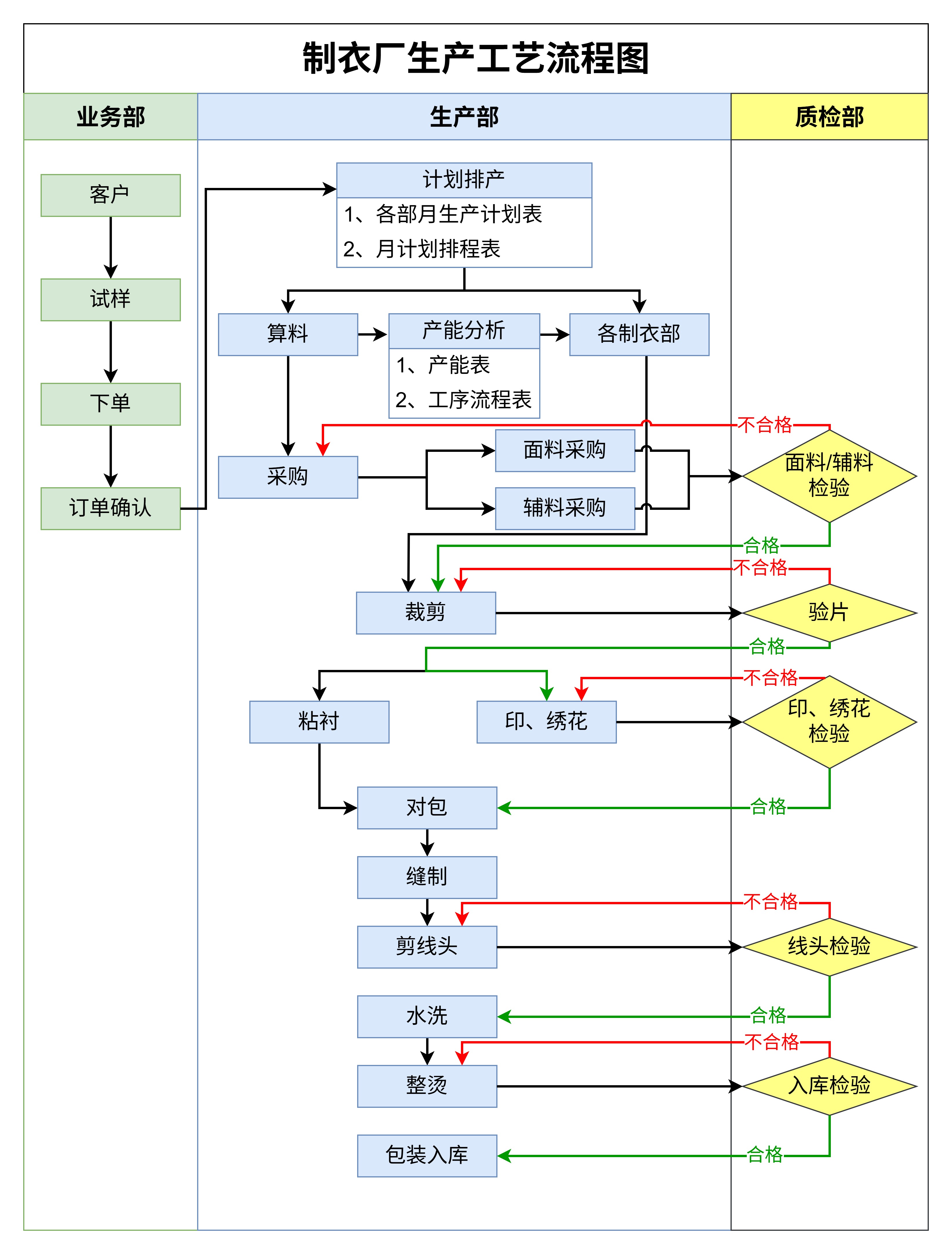

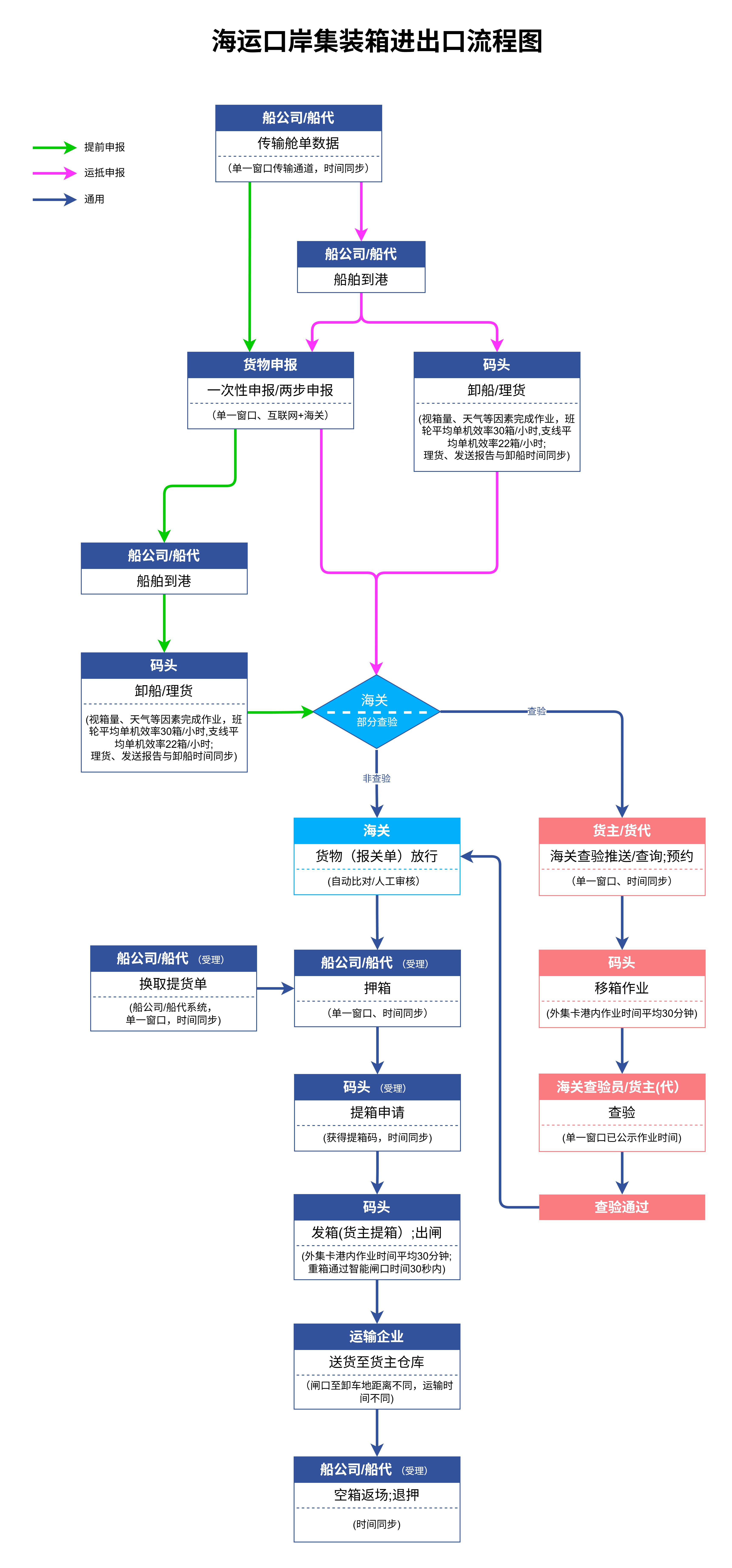

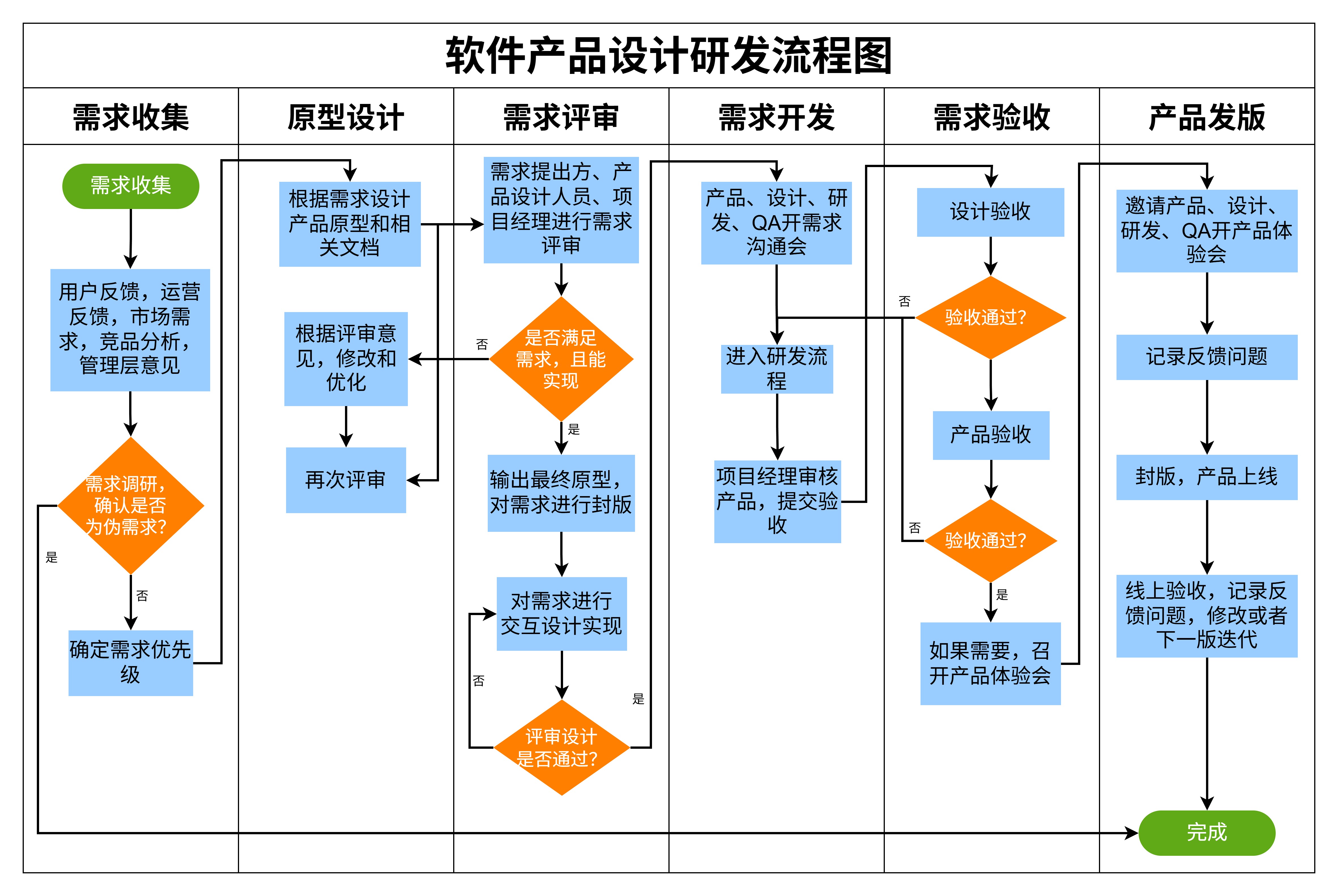

2. 泳道图法（适合跨部门流程）：
   若流程涉及多个部门（如“客户下单流程：销售→财务→仓库→物流”），先在纸上画“泳道”（横向或纵向，每个泳道代表一个部门），再在对应泳道里写步骤（如“销售：接收订单”“财务：收款确认”“仓库：备货”），避免“步骤归属混乱”。

示例：用思维导图梳理“客户下单流程”：

• 主流程：客户下单→销售确认→财务收款→仓库备货→物流发货→客户签收→结束
• 分支：财务收款→【判断：收款成功→仓库备货；收款失败→销售联系客户补款】
• 循环：物流发货→【判断：客户签收→结束；客户拒收→物流退回→仓库重新发货】

梳理完后，再用良功绘图网站的“泳道图模板”（在“业务流程”分类下），把步骤对应到泳道里，效率更高。

3.3 第三步：绘制核心节点（遵循“简洁+规范”原则）

梳理好步骤后，开始用工具绘制，重点注意以下3点：

（1）符号只用“必要的”，不堆砌

• 新手易犯的错：把“输入/输出”符号用在所有步骤（如“员工提交请假单”用平行四边形），导致画面杂乱；
• 正确做法：仅“需要外部信息”或“输出结果给外部”时用平行四边形（如“输入：请假单”“输出：请假批准通知”），其他执行步骤统一用矩形；“子流程”仅用于“包含3个以上子步骤”的节点（如“人事备案”包含“录入系统→存档→通知部门”，可用子流程；若仅“录入系统”1步，直接用矩形）。

（2）文字“短而准”，不写长句

• 每个节点的文字控制在“8字以内”（如“部门经理审核”，不用“部门经理对员工提交的请假申请进行审核”）；
• 判断节点的文字用“疑问句”（如“审核通过？”，不用“审核结果”），出口用“是/否”或“通过/不通过”（避免歧义）。

（3）线条“少交叉”，流向统一

• 流向只能“从左到右、从上到下”，避免“从下到上”的反向箭头（除非是循环步骤，且需用虚线区分）；
• 若线条不可避免交叉，用“线条跨越”功能（良功、Visio均支持）：右键线条→选择“跨越”，让线条在交叉处显示为“拱桥”，避免视觉混乱。

3.4 第四步：优化样式（让流程图“好看且易懂”）

样式优化不是“花里胡哨”，而是通过颜色、布局让逻辑更清晰，重点遵循以下4个原则：

（1）颜色：“功能优先，美观其次”

• 分支颜色：不同分支用不同颜色（如“通过”绿色、“不通过”红色、“循环”橙色），但同一类分支颜色统一（如所有“通过”都用绿色）；
• 节点颜色：核心步骤（如“总经理审批”）用深色（深蓝、深灰），普通步骤用浅色（浅蓝、浅灰），突出重点；
• 避免“彩虹色”：同一流程图颜色不超过4种（黑/白+2种辅助色），颜色太多会分散注意力。

（2）布局：“对齐+均匀间距”

• 用工具的“对齐功能”：良功、Figma均支持“左对齐”“居中对齐”“等距分布”（选中多个节点，右键选择对应功能），避免节点歪歪扭扭；
• 间距统一：节点间的横向/纵向间距保持一致（如横向间距2cm，纵向间距1.5cm），可用工具的“网格线”辅助（良功右侧“视图”栏可开启网格线）。

（3）大小：“节点大小匹配文字”

• 文字不溢出：双击节点修改文字后，若文字超出节点，需手动拉大节点（良功支持“自动调整节点大小”，勾选后节点会随文字长度变化）；
• 同类节点大小一致：所有“流程节点”（矩形）大小相同，所有“判断节点”（菱形）大小相同，避免“有的大有的小”。

（4）简化：“删除冗余信息”

• 去掉“不必要的备注”：仅保留新手/关键步骤的备注，成熟流程无需标注“谁来做”（默认按岗位职责）；
• 合并“重复步骤”：若多个步骤都是“审核”，且审核人/标准相同，可合并为一个节点（如“部门经理审核+HR审核”不能合并，但“HR审核A流程+HR审核B流程”若标准相同，可合并为“HR审核”）。

3.5 第五步：检查逻辑（避免“致命错误”）

绘制完成后，必须做“逻辑检查”，否则流程图可能误导他人。检查时可按以下3个维度：

（1）“起点→终点”是否通顺

• 从“开始”节点出发，沿着箭头走所有分支，确保每个分支都能走到“结束”节点（无“死胡同”）；
• 示例：若“请假流程”中“审核不通过”的箭头只指回“提交申请”，但没说“提交几次后终止”，会导致“无限循环”，需加“判断：累计提交3次不通过→终止流程”。

（2）判断节点的“出口是否全”

• 每个菱形节点必须有“2个及以上出口”（如“收款成功/失败”“通过/不通过”），不能只有1个出口（否则判断节点无意义）；
• 若有“多选一”（如“支付方式：微信/支付宝/银行卡”），需确保每个选项都有对应流程（不能漏“银行卡”的流程）。

（3）步骤是否“无冗余、无遗漏”

• 冗余：检查是否有“可删除的步骤”（如“请假流程”中“员工提交申请→助理接收→助理转经理”，若助理仅“接收”无其他操作，可合并为“员工提交申请→经理审核”）；
• 遗漏：对照实际业务，检查是否漏关键步骤（如“客户下单流程”漏“财务对账”，会导致后续回款混乱）。

检查技巧：把流程图发给同事看，问“你能看懂这个流程吗？有没有哪里不清楚？”，他人的视角更容易发现问题（自己画的流程容易“自我代入”，忽略漏洞）。

3.6 第六步：导出与分享（根据场景选格式）

不同使用场景需选择不同的导出格式，避免“格式不兼容”导致流程图无法正常展示：

导出格式	优点	适用场景	推荐工具
PNG	体积小、打开快、支持插入文档	插入Word/Excel、发微信/邮件、PPT演示	所有工具（良功免费支持）
PDF	不失真、支持多页、可加密	正式汇报（如给领导的PDF报告）、存档	良功、Visio、Figma
SVG	矢量图（放大不失真）、可编辑	用于网页（如官网流程展示）、印刷品	Figma、Lucidchart
原文件格式	可后续修改、保留图层	团队内部后续调整（如每月更新流程）	良功（.lgh格式）、Visio（.vsdx）

注意：若用在线工具（良功、Figma），建议“导出原文件+导出PNG/PDF”双备份——原文件用于后续修改，PNG/PDF用于即时分享（避免他人无工具无法打开原文件）。

四、进阶技巧：让流程图“更专业、更高效”

掌握基础后，学习以下进阶技巧，可大幅提升流程图的“实用性”和“制作效率”，从“会画”升级为“精通”。

4.1 符号进阶：掌握“专业场景符号”

除了基础符号，以下3种专业符号在特定场景中常用，掌握后可处理更复杂的流程：

（1）BPMN业务流程符号（适合企业运营）

BPMN（业务流程建模与标注）是企业级流程的标准符号，常用符号包括：

• 网关（Gateway）：比“菱形判断”更灵活，支持“并行网关”（多个步骤同时执行，如“备货”和“打印物流单”同时进行）、“排他网关”（二选一，如“通过/不通过”）；
• 任务（Task）：细分“手动任务”（如“人工审核”）、“服务任务”（如“系统自动扣款”）、“发送任务”（如“发送短信通知”）；
• 事件（Event）：用“圆圈内加图标”表示，如“开始事件”（圆圈内加“闪电”表示“突发事件触发流程”）、“结束事件”（圆圈内加“终止符”表示“流程强制结束”）。

工具支持：良功绘图网站在“业务流程”分类下有“BPMN模板”，Visio和Lucidchart内置完整BPMN符号库，新手可先从模板入手。

（2）数据流程图（DFD）符号（适合IT/产品）

数据流程图用于展示“数据的流动路径”（如“用户信息从‘注册页面’到‘数据库’的流程”），常用符号：

• 外部实体（矩形）：数据的来源或去向（如“用户”“数据库”“第三方接口”）；
• 处理逻辑（圆角矩形）：对数据的操作（如“验证用户信息”“存储数据”“计算金额”）；
• 数据存储（开口矩形）：存放数据的地方（如“用户表”“订单表”）；
• 数据流（箭头）：数据的流动方向（如“用户输入的账号密码→验证逻辑”）。

应用场景：产品经理画“需求流程图”、程序员画“接口数据流向”、数据分析师画“数据处理流程”。

（3）SDL流程图（适合工程/技术）

SDL（规范描述语言）用于展示“系统的硬件/软件交互流程”（如“传感器→控制器→执行器”的联动流程），常用符号：

• 模块（矩形带阴影）：系统的硬件或软件模块（如“温度传感器”“PLC控制器”“电机执行器”）；
• 信号（带文字的箭头）：模块间的交互信号（如“传感器发送‘温度＞30℃’信号→控制器”）；
• 状态（椭圆带文字）：模块的工作状态（如“控制器：待机状态→运行状态→报警状态”）。

应用场景：电气工程师画“设备控制流程”、嵌入式开发画“硬件交互流程”。

4.2 效率技巧：3招节省制作时间

（1）模板复用：建立“个人模板库”

• 日常制作流程图时，把“常用流程”（如“请假流程”“报销流程”“会议流程”）保存为模板（良功点击“保存模板”，Visio另存为“.vstx”模板格式）；
• 下次使用时直接调用模板，修改文字和少量节点即可，避免重复画相同结构（如每月画“项目进度流程”，复用上次的模板，仅修改“时间节点”）。

（2）批量操作：减少重复劳动

• 批量修改：选中多个相同类型的节点（如所有“流程矩形”），在右侧样式栏一次性修改颜色、字体（良功、Figma、Visio均支持）；
• 批量添加：用“复制粘贴”快捷键（Ctrl+C/Ctrl+V），复制一个节点后，按住“Shift”拖动，可快速排列多个相同节点（如“多个部门的审核节点”）；
• 批量删除：选中多个节点/线条，按“Delete”键一次性删除（避免逐个删除）。

（3）快捷键：提升操作速度

常用快捷键（不同工具略有差异，以良功为例）：

• 选择多个节点：按住“Ctrl”点击节点；
• 对齐节点：选中节点后，Ctrl+L（左对齐）、Ctrl+R（右对齐）、Ctrl+M（居中对齐）；
• 复制节点：Ctrl+C（复制）、Ctrl+V（粘贴）；
• 连接节点：选中第一个节点，按住“Ctrl”拖动到第二个节点，自动生成连接线；
• 撤销操作：Ctrl+Z（新手必备，避免误操作后无法恢复）。


4.3 协作技巧：让团队高效使用流程图

（1）版本管理：记录“流程修改痕迹”

• 在线工具（良功、Figma、Lucidchart）支持“版本历史”，每次修改后保存为新版本（如“V1.0：初始流程”“V1.1：加HR审核步骤”“V1.2：修改审批时间”）；
• 版本命名时注明“修改内容+修改人+日期”（如“V1.1_加HR审核_张三_202509”），后续需要回退时能快速找到对应版本。

（2）权限控制：避免“误修改”

• 团队共享时，设置不同权限（良功支持“查看权限”“编辑权限”“管理员权限”）：
  • 普通员工：仅“查看权限”（不能修改，避免误删步骤）；
  • 流程负责人：“编辑权限”（可修改流程，需提交审核）；
  • 管理员：“管理员权限”（可审批修改、管理成员权限）。

（3）落地执行：把流程图“转化为行动”

• 在流程图节点上添加“责任人”“截止时间”“验收标准”（良功用“备注框”，Figma用“组件属性”），如“部门经理审核：责任人王经理，截止时间1个工作日，验收标准：请假单填写完整”；
• 把流程图导出为“任务清单”（部分工具支持，如Lucidchart的“流程转任务”功能），或手动整理为表格，分发给执行人员，确保流程落地（避免“流程图只停留在纸上”）。

五、实战案例：不同场景的流程图制作（含步骤）

理论结合实践才能真正掌握，以下3个实战案例，覆盖“职场通用”“项目管理”“技术开发”三大场景，用推荐工具（以良功为主）演示完整制作步骤。

5.1 案例1：职场通用——员工报销流程（良功制作）

场景需求：

给新员工看的报销流程，需包含“提交→审核→付款→存档”，明确“不同金额的审核层级”和“材料要求”。

制作步骤：

1. 打开良功绘图网站 ，点击“新建”；
2. 左侧“符号库”拖入1个椭圆（开始），双击修改为“开始：员工准备报销材料”；
3. 拖入1个平行四边形（输入），修改为“输入：报销单+发票+消费凭证”；
4. 拖入1个矩形（流程），修改为“部门经理审核”；
5. 拖入1个菱形（判断），修改为“金额≤1000元？”；
   • 出口1（是）：拖入矩形“财务直接付款”；
   • 出口2（否）：拖入矩形“总经理审核”→再拖入矩形“财务付款”；
6. 拖入矩形“财务存档”，再拖入椭圆（结束）“结束：报销完成”；
7. 用箭头连接所有节点，右侧“样式”栏设置：“通过”分支绿色，“不通过”分支红色（若审核不通过，需加“退回员工修改”的循环步骤）；
8. 选中所有节点，右键“对齐→居中对齐”，调整间距；
9. 点击右上角“导出”，选择“PNG”（插入新员工手册）。

优化点：

• 在“部门经理审核”节点旁加备注：“材料不全→退回员工，3个工作日内补全”；
• “财务付款”节点标注：“付款方式：对公转账，到账时间1-3个工作日”。

5.2 案例2：项目管理——项目开发进度流程（Visio制作）

场景需求：

给项目组看的软件开发流程，需包含“需求→设计→开发→测试→上线”，明确“每个阶段的交付物”和“跨部门协作”。

制作步骤：

1. 打开Visio，选择“模板→项目管理→项目进度流程图”；
2. 左侧“模具库”调用“流程符号”和“泳道”（横向泳道，分别命名“产品部”“设计部”“开发部”“测试部”“运维部”）；
3. 在对应泳道添加节点：
   • 产品部：椭圆“开始：需求确认”→矩形“输出需求文档（PRD）”；
   • 设计部：矩形“UI设计”→矩形“输出设计稿”；
   • 开发部：矩形“后端开发”→矩形“前端开发”→矩形“接口联调”（后端和前端并行，用“并行网关”连接）；
   • 测试部：矩形“功能测试”→菱形“测试通过？”（是→运维部；否→开发部修复）；
   • 运维部：矩形“部署上线”→椭圆“结束：项目交付”；
4. 双击每个节点，添加“交付物”（如“后端开发：交付API接口文档”）；
5. 点击“设计→主题”，选择“专业”主题（统一颜色和字体）；
6. 点击“文件→另存为”，保存为“.vsdx”（后续修改）和“PDF”（项目会议演示）。

优化点：

• 用“甘特图”关联流程图：在Visio中插入甘特图，把流程图的每个阶段对应到甘特图的“时间轴”（如“UI设计：9.1-9.7”）；
• 加“风险节点”：在“测试”阶段旁加“红色三角备注”：“若测试发现重大bug，需延长3天开发时间”。

5.3 案例3：技术开发——用户注册数据流程（Figma制作）

场景需求：

给开发团队看的用户注册数据流向，需包含“前端→后端→数据库”的交互，明确“数据验证和存储逻辑”。

制作步骤：

1. 打开Figma，新建“空白画布”，左侧“形状”库添加“数据流程图符号”（外部实体、处理逻辑、数据存储）；
2. 添加“外部实体”：矩形“用户”“MySQL数据库”“短信接口”；
3. 添加“处理逻辑”：圆角矩形“前端表单验证”“后端参数校验”“生成验证码”“存储用户数据”；
4. 用箭头连接数据流向：
   • 用户→前端表单验证（输入：手机号、密码）；
   • 前端表单验证→后端参数校验（输出：过滤非法字符后的手机号）；
   • 后端参数校验→生成验证码（输出：请求短信接口的参数）；
   • 生成验证码→短信接口（输出：发送验证码请求）；
   • 短信接口→用户（输出：验证码短信）；
   • 用户→后端参数校验（输入：填写的验证码）；
   • 后端参数校验→存储用户数据（输出：加密后的手机号、密码）；
   • 存储用户数据→MySQL数据库（输出：写入用户表）；
5. 右侧“评论”功能添加开发备注：在“后端参数校验”节点旁评论：“需校验手机号格式（11位）和密码强度（≥8位，含字母数字）”；
6. 点击“分享”，生成“编辑链接”发给开发团队，设置“仅团队成员可编辑”；
7. 导出为“SVG”（插入技术文档，放大不失真）。

优化点：

• 加“交互原型”：在Figma中给“前端表单验证”节点加“交互”，点击后显示“表单验证失败的弹窗”（帮助开发理解异常场景）；
• 用“代码片段”关联：在“存储用户数据”节点旁嵌入“SQL代码片段”：“INSERT INTO user (phone, password) VALUES (?, ?)”（密码需MD5加密）。

六、常见问题解答（FAQ）：解决新手的“踩坑”问题

在流程图制作过程中，新手常遇到各种操作或逻辑问题，以下是高频问题的解决方案：

6.1 工具使用类问题

Q1：良功绘图网站的模板怎么保存到本地？

A1：打开模板后，若需本地备份，可导出为“PNG”或“SVG”。

Q2：Visio画的流程图插入Word后，修改Visio文件，Word里的图会同步更新吗？

A2：会。插入时选择“插入→对象→由文件创建→勾选‘链接到文件’”，后续修改Visio文件并保存后，打开Word会提示“更新链接”，点击“更新”即可同步（若没勾选“链接到文件”，需重新插入）。

Q3：Figma国内访问慢，有办法优化吗？

A3：可使用“Figma镜像工具”（如“Figma.cn”“Figma镜像站”），通过国内服务器加速访问；或在“Figma设置→语言和地区”中关闭“自动更新”，减少后台加载；也可提前导出流程图到本地，避免实时在线编辑。

6.2 逻辑梳理类问题

Q1：流程步骤太多，画出来太复杂，怎么简化？

A1：用“子流程”合并步骤（如“客户服务流程”中“接听电话→了解需求→记录问题”3步，可合并为“接待客户”子流程）；或用“分页流程图”：把流程拆分为“第一页：申请阶段”“第二页：审核阶段”“第三页：执行阶段”，每页用“跳转箭头”连接（标注“见第2页”）。

Q2：判断节点有3个出口（如“支付方式：微信/支付宝/银行卡”），怎么画才清晰？

A2：菱形判断节点的每个出口用“箭头+文字”明确标注（如“微信→微信支付流程”“支付宝→支付宝支付流程”“银行卡→银行卡支付流程”）；出口线条用不同颜色区分，且避免交叉（可把线条向不同方向延伸，如“微信向上、支付宝向右、银行卡向下”）。

Q3：流程中涉及“并行步骤”（如“备货”和“打印物流单”同时进行），怎么表示？

A3：用“并行网关”（BPMN符号中的“菱形带加号”）：在“并行步骤”前加“并行网关”，标注“开始并行”；步骤结束后加“并行网关”，标注“结束并行”（表示所有并行步骤完成后，流程继续）。良功和Visio的BPMN模板中均有并行网关符号。

6.3 样式优化类问题

Q1：流程图的线条交叉太多，怎么调整？

A1：用“线条拐点”调整：选中交叉的线条，右键“添加拐点”，拖动拐点改变线条路径（避开其他节点）；或用“线条跨越”功能（良功右键线条→“跨越”，Visio“开始→连接线工具→跨越”），让线条在交叉处显示为“拱桥”；也可调整节点位置，把交叉的步骤分开排列。

Q2：文字在节点内显示不全，怎么解决？

A2：良功和Figma支持“自动调整节点大小”：选中节点，右键勾选“自动调整大小”，节点会随文字长度拉伸；Visio需手动调整：双击节点，拖动节点边缘的“控制点”，拉大节点直到文字完全显示；也可缩小字体（但最小不小于10号，避免看不清）。

Q3：流程图的颜色怎么搭配才专业？

A3：推荐“单色+辅助色”搭配：

• 主色：黑色（线条、文字）、白色（画布背景）；
• 辅助色：绿色（通过/成功）、红色（不通过/失败）、蓝色（核心步骤）；
• 避免“高饱和度颜色”（如亮黄、亮粉），容易刺眼；同一类元素颜色统一（如所有判断节点都用浅灰色填充）。

七、总结：从“入门”到“精通”的3个关键

流程图制作不是“画得好看”，而是“逻辑清晰、实用易懂”。回顾本文，从零基础到精通的核心在于：

1. 先懂基础，再学工具：先掌握“符号、结构、逻辑”，再选择工具（零基础优先良功绘图网站，专业需求选Visio/Figma），避免“只会用工具，不懂逻辑”的尴尬；
2. 多练实战，少走弯路：从“简单流程”（如请假、报销）开始练手，再挑战“复杂流程”（如项目开发、数据流向），每次制作后找同事提意见，快速发现问题；
3. 工具为用，不为炫技：不要追求“复杂符号”和“花里胡哨的样式”，能让他人“1分钟看懂流程”的，才是好流程图。

最后，再次推荐新手从良功绘图网站 入手——无需下载、模板丰富、操作简单，能帮你快速建立“流程图制作的信心”。随着技能提升，再根据场景切换到Visio、Figma等工具，逐步成长为“流程图高手”。
