这篇文章的贡献如下:

我们设计了一个高效并且强大的目标检测模型。它使每个人都可以使用1080 Ti或2080 TiGPU来训练一个超级快速和精确的目标探测器。
我们验证了在检测器训练过程中，最先进的“Bag of freebies（免费包）”和“Bag of specials（特价包）” 的目标检测方法的影响。
我们修改了当前最先进的一些方法（包括CBN、PAN、SAM etc.），使其更有效，更适合于单GPU训练。

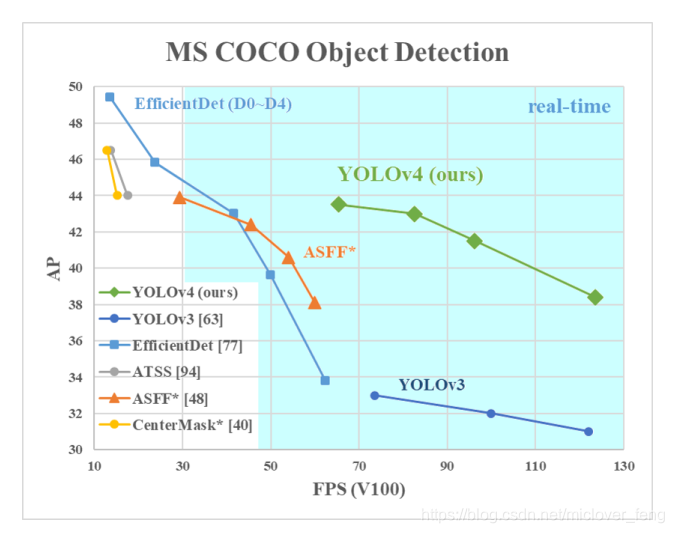

总之，在速度差不多的情况下，精度最好；在精度差不多的情况下，速度最好。

YOLOv4 使用了以下特征组合：

加权残差连接（Weighted-Residual-Connections，WRC）

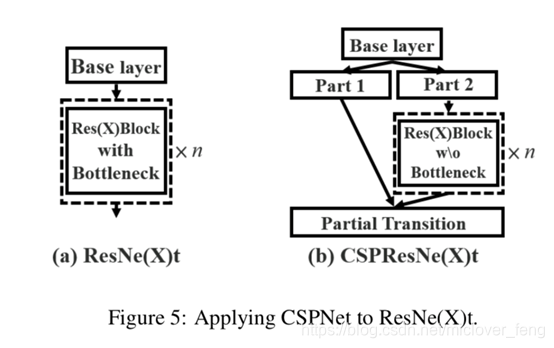

跨阶段部分连（Cross-Stage-Partial-connection，CSP）

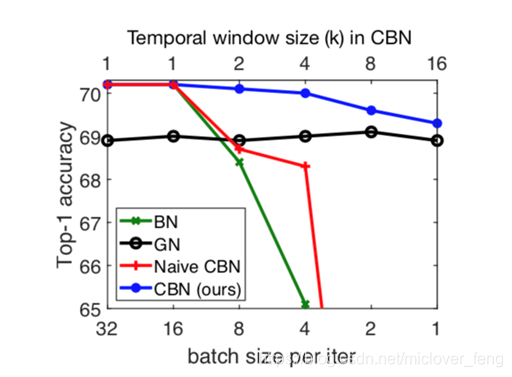

跨小批量标准化（Cross mini-Batch Normalization，CmBN）
自对抗训练（Self-adversarial-training，SAT）
Mish 激活（Mish-activation）
Mosaic 数据增强
DropBlock 正则化
CIoU 损失

2.4.1 目标检测分析

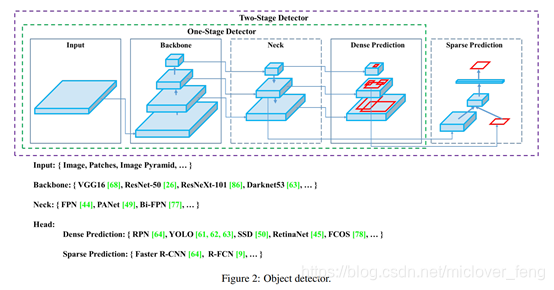

根据上图，对于目标检测器的结构分类如下：

Input		Image, Patches, Image Pyramid
Backbones		VGG16 [68], ResNet-50 [26], SpineNet[12], EficientNet-B0/B7 [75], CSPResNeXt50 [81],CSPDarknet53 [81]
Neck	Additional blocks	SPP [25], ASPP [5], RFB[47], SAM [85]
Neck	Path-aggregation blocks	FPN [44], PAN [49],NAS-FPN [17]，Fully-connected FPN, BiFPN[77], ASFF [48], SFAM [98]
Heads	Dense Prediction (one-stage)	RPN [64], SSD [50], YOLO [61], RetinaNet[45] (anchor based)，CornerNet [37], CenterNet [13], MatrixNet[60], FCOS [78] (anchor free)
Heads	Sparse Prediction (two-stage)	Faster R-CNN [64], R-FCN [9], Mask R-CNN [23] (anchor based),RepPoints [87] (anchor free)

2.4.2 调优手段

作者把所有的调优手段分为了两大类“Bag of freebies（免费礼包）”和“Bag of specials（特价包）”

免费包（Bag of freebies，BOF）

是指在离线训练阶段为了提升精度而广泛使用的调优手段，而这种技巧并不在预测中使用，不会增加预测时间。即：只是改变训练策略或者增加训练代价的方法。

数据类	数据增强:random erase/CutOut/hide-and-seek/grid mask/MixUp/CutMix/GAN
数据类	数据分布:two-stage的有example mining，one-stage的有focal loss
特征图类	DropOut/DropConnect/DropBlock
边界框回归损失	MSE/ IoU loss/l1、l2 loss/GIoU loss/DIoU loss/CIoU loss

特价包（Bag of Specials，BOS）

对于那些仅增加少量推理成本，却能显著提高目标检测精度的插件模块和后处理方法，称之为“特价包”。插件模块是为了提高模型中的某一属性，扩大感受野、引入注意力机制、增强特征集成能力和激活函数；后处理是为了筛选模型预测结果。

插件模块	增大感受野	SPP/ASPP/RFB

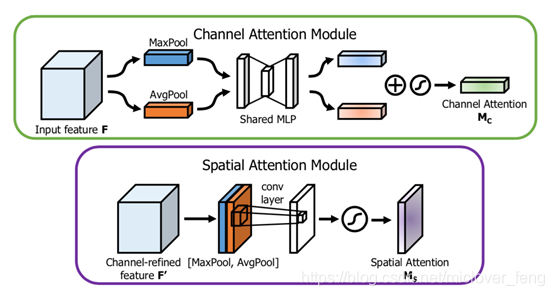

	注意力	Squeeze-and-Excitation (SE)/Spa-tial Attention Module (SAM)
	特征集成	SFAM/ASFF/BiFPN
	激活函数	ReLu/LReLU/PReLU/ReLU6/Scaled ExponentialLinear Unit (SELU)/Swish/hard-Swish/Mish

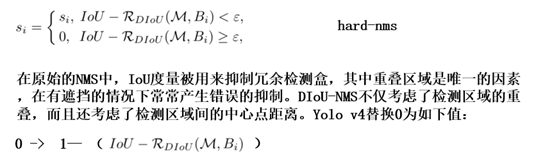

后处理类		soft NMS/DIoU NMS

2.4.3 YOLO V4 方法

Backbone:	CSPDarknet53
Neck:	SPP[25], PAN
Head:	YOLOv3

具体而言，YOLO v4 使用了：

用于骨干网络的BoF：CutMix 和 Mosaic 数据增强、DropBlock 正则化和类标签平滑；
用于骨干网络的BoS：Mish 激活、CSP 和多输入加权残差连接（MiWRC）；
用于检测器的BoF：CIoU-loss、CmBN、DropBlock 正则化、Mosaic 数据增强、自对抗训练、消除网格敏感性（Eliminate grid sensitivity）、针对一个真值使用多个锚、余弦退火调度器、优化超参数和随机训练形状；
用于检测器的BoS：Mish 激活、SPP 块、SAM 块、PAN 路径聚合块和 DIoU-NMS。

架构选择

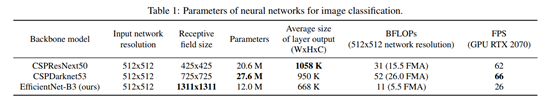

作者选择架构主要考虑几方面的平衡：输入网络分辨率/卷积层数量/参数数量/输出维度。

一个模型的分类效果好不见得其检测效果就好，想要检测效果好需要以下几点：

更大的网络输入分辨率——用于检测小目标——作者使用：CSPDarknet53

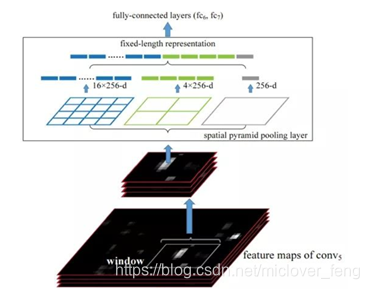

更深的网络层——能够覆盖更大面积的感受野——作者使用：SPP-block
更多的参数——更好的检测同一图像内不同size的目标——作者使用：PANet

最终YOLOv4的架构：

backbone：CSPResNext50
additional block：SPP-block
path-aggregation neck：PANet
heads：YOLOv3的heads

BoF（免费礼包）和BoS（特价包）的选择

对于训练激活函数，由于PReLU和SELU更难训练，而ReLU6是专门为量化网络设计的，因此将上述其余激活函数从候选列表中删除。

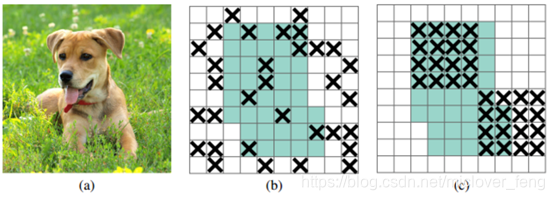

在regularization方法上，发表Drop-Block的人将其方法与其他方法进行了详细的比较，其regularization方法取得了很大的成果。因此，作者毫不犹豫地选择DropBlock作为regularization方法。
在归一化方法的选择上，由于关注的是只使用一个GPU的训练策略，所以没有考虑syncBN。

其他改进

为了使设计的检测器更适合于单GPU上的训练，作者做了如下的附加设计和改进：

介绍了一种新的数据增强Mosaic法和Self-AdversarialTraining自对抗训练法。
应用遗传算法选择最优超参数。

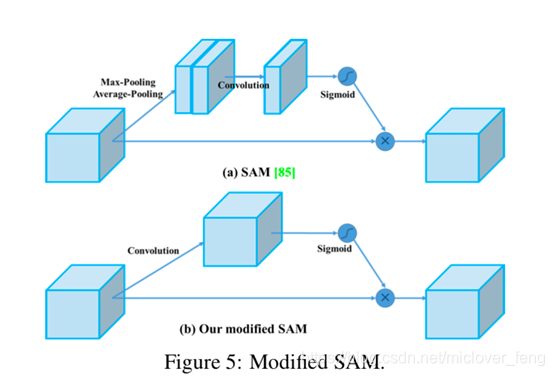

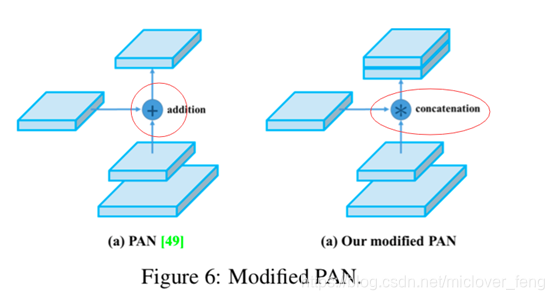

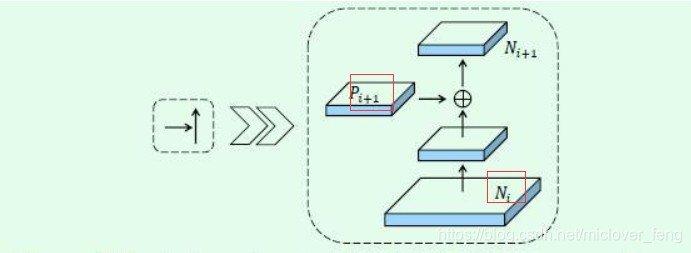

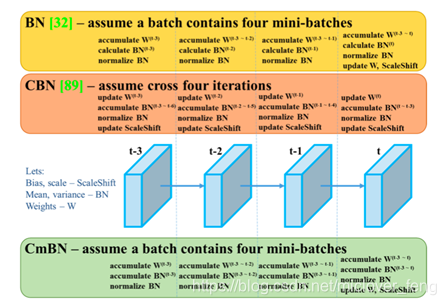

改进SAM，改进PAN，和跨小批量标准化(CmBN)，使我们的设计适合于有效的训练和检测

2.4.4 算法中用到的方法

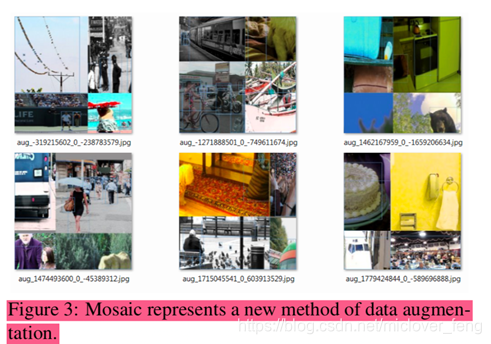

马赛克数据增强（Mosaic data augmentation）

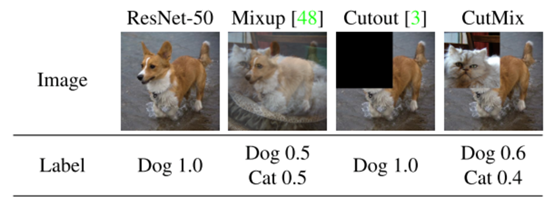

作者是基于CutMix做的改进，将4张训练图片混合成一张的新数据增强方法，这样可以丰富图像的上下文信息。标签是根据所占面积大小给与. 这种做法的好处是允许检测上下文之外的目标，增强模型的鲁棒性。此外，在每一层从4个不同的图像批处理标准化计算激活统计，这大大减少了对大mini-batch处理size的需求。
