04_Machine Vision_形态学图像处理

Outline

• Introduction
• 集合论与逻辑运算
• Dilation 和 Erosion
• 开运算与闭运算
• 形态学算法和应用

Introduction

形态学（Morphology）不关注像素的具体灰度值，只关注像素的几何分布和结构。

• 最常见的处理对象是二值图像，但也可以处理灰度图像。
  二值图像可以定义为像素集：

  = { a ∣ a = ( x , y ) , f ( x , y ) = 1 } = \{ a \mid a = (x, y), f(x, y) = 1 \} ={a∣a=(x,y),f(x,y)=1}

  其中 $f(x,y)=1$ 代表白色区域，$f(x,y)=0$ 代表黑色区域。

• 用于提取图像中的结构信息的有效工具。

  • 表示或者描述图片的形状、边界

• 通常作为图像分割或者边缘检测的前处理或者后处理步骤

集合论与逻辑运算公式

Operation	Equation	Description
Translation	( A ) z = { w ∣ w = a + z ,  for  a ∈ A } (A)_z = \{ w \mid w = a + z, \text{ for } a \in A \} (A)z​={w∣w=a+z, for a∈A}	将$A$ 平移到 $z$，主要用于图像的几何变换，比如平移、旋转、缩放等
Reflection	B ^ = { w ∣ w = − b ,  for  b ∈ B } \hat{B} = \{ w \mid w = -b, \text{ for } b \in B \} B^={w∣w=−b, for b∈B}	围绕原点反射$B$中所有元素，用于计算膨胀、腐蚀等中的结构元素变换
Complement	A c = { w ∣ w ∉ A } A^c = \{ w \mid w \notin A \} Ac={w∣w∈/A}	计算$A$的补集，主要用于翻转黑白像素。
Difference	A − B = { w ∣ w ∈ A , w ∉ B } A - B = \{ w \mid w \in A, w \notin B \} A−B={w∣w∈A,w∈/B} <br> $=A\cap B^c$	从$A$中去除 $B$的元素，主要用于目标提取，或者去除小噪声
Dilation	A ⊕ B = { z ∣ ( B ^ ) z ∩ A ≠ ∅ } A \oplus B = \{ z \mid (\hat{B})_z \cap A \neq \emptyset \} A⊕B={z∣(B^)z​∩A=∅}	扩张$A$的边界，主要用于连接相邻区域，增强前景区域等
Erosion	A ⊖ B = { z ∣ ( B ) z ⊆ A } A \ominus B = \{ z \mid (B)_z \subseteq A \} A⊖B={z∣(B)z​⊆A}	缩小$A$的边界，主要用于去除噪声，分割目标等

Dilation (膨胀)

膨胀可以看作是用结构元素扫描图像，如果遇到相同的元素，则膨胀图像。计算后目标区域会变大，边界会向外扩张。

A ⊕ B = { z ∣ ( B ^ ) z ∩ A ≠ ∅ } A \oplus B = \{ z \mid (\hat{B})_z \cap A \neq \emptyset \} A⊕B={z∣(B^)z​∩A=∅}
其中，$A$是输入图像，$B$是结构元素，用于定义膨胀操作的作用范围。$\hat{B}$表示$B$的反射，即 B ^ = { − b ∣ b ∈ B } \hat{B} = \{ -b \mid b \in B \} B^={−b∣b∈B}，而$(B{)}_z$表示$B$平移到位置$z$。

公式表示：如果$(\hat{B}{)}_z$与$A$有交集，则$z$属于膨胀后的图像。

• 之所以要用$\hat{B}$，而不是直接用$B$主要原因是为了保证dilation和erosion的对偶性。
• 结构元素可以是不同的形状，会影响膨胀的方式。
  • 方形，均匀向各个方向扩张
  • 圆形，适合处理曲线和圆形目标
  • 十字形，适合水平和垂直方向的扩张，适合处理线条和边缘
• 可以类比为卷积运算，$B$可以看作是卷积核，翻转之后滑动到图像的各个位置计算

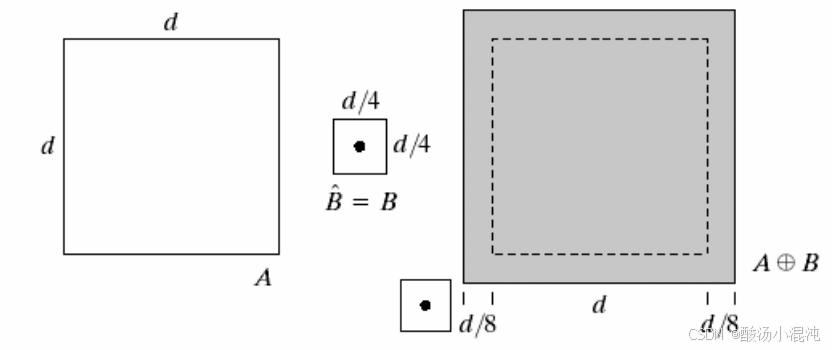

图形理解：
#### Erosion(腐蚀)

腐蚀主要是可以看作是结构元素在图像上滑动，如果结构元素的所有像素都在图像中，则保留该像素，否则去除该像素。计算后目标区域会变小，边缘像素会被去除，比如孤立的噪声点。

A ⊖ B = { z ∣ ( B ) z ⊆ A } A \ominus B = \{ z \mid (B)_z \subseteq A \} A⊖B={z∣(B)z​⊆A}

膨胀和腐蚀是对偶运算，可以理解为：

• 膨胀的补集等于腐蚀补集的膨胀
• 腐蚀的补集等于膨胀补集的腐蚀

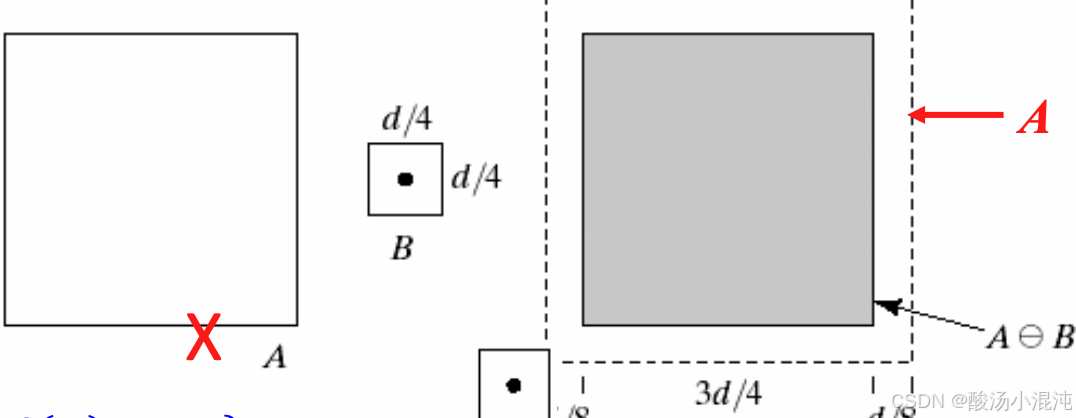

图像理解：

Opening(开运算)

开运算是一种复合运算方式，先腐蚀后膨胀，可以平滑对象边界，去除小噪声，保留主要结构。
$$A\circ B=(A\ominus B)\oplus B$$

• 先腐蚀移除噪声，缩小目标区域
• 再膨胀恢复目标区域，避免图像变小

主要应用：

• 图像去噪
• 分割图像中连接的区域
• 边缘检测
• 医学图像处理、字符识别OCR等

Closing(闭运算)

闭运算是开运算的对偶运算，先膨胀后腐蚀，可以平滑对象边界，填充小孔，保留主要结构。
$$A\bullet B=(A\oplus B)\ominus B$$

• 先膨胀连接目标区域，消除小孔
• 再腐蚀恢复主体形状，避免过度拓展

主要应用：

• 填充孔洞
• 连接断裂区域
• 消除目标的小凹陷或者边缘缺失的部分

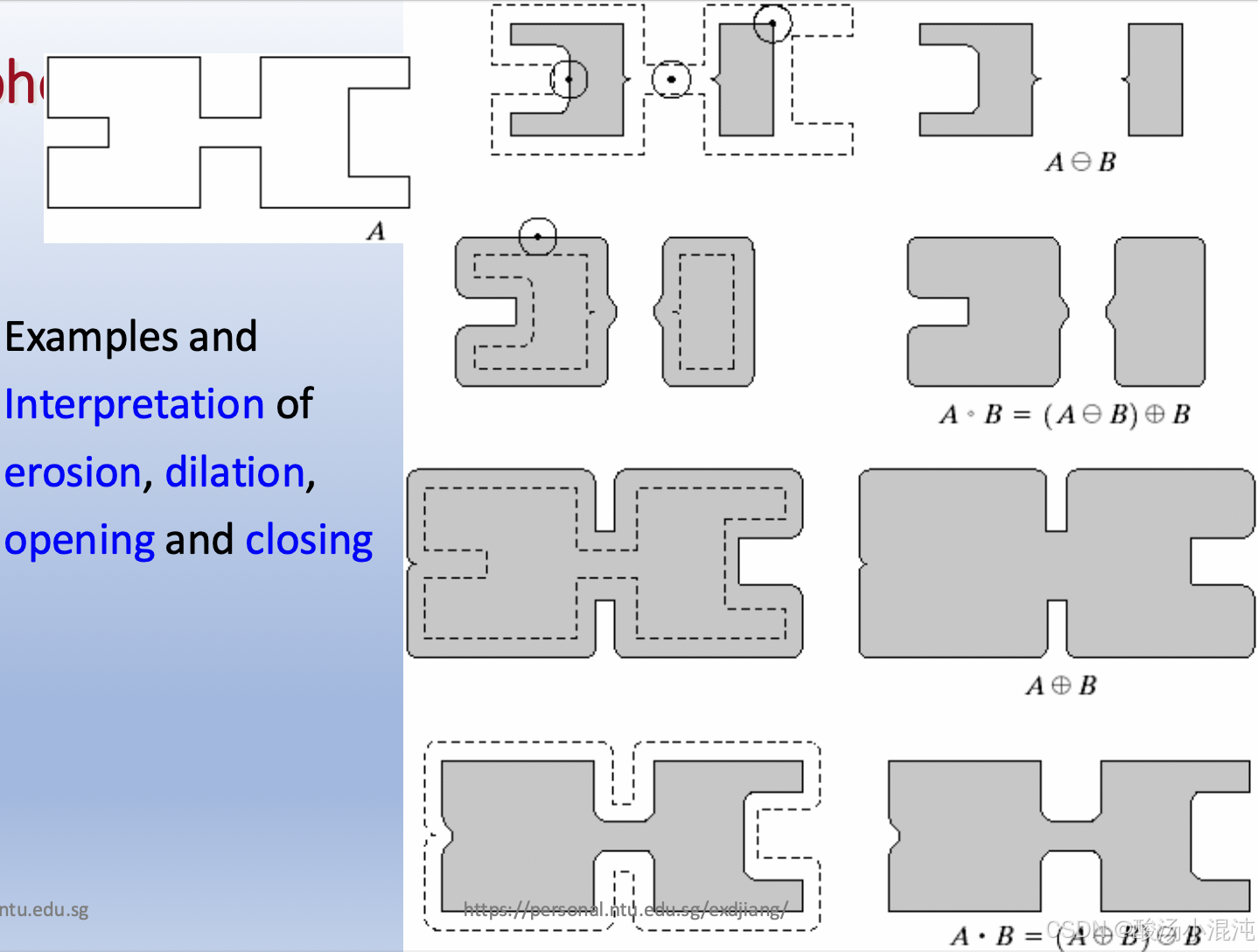

图像解释：

• 备注
  • $A$ 是 $A\bullet B$ 的子集
  • $A\circ B$ 是 $A$ 的子集

图像学算法

边界提取
$$\beta (A)=A-(A\ominus B)$$

区域填充

$$X_k=(X_{k-1}\oplus B)\cap A^c,$$

$$A^F=X_k\cup A$$

提取联通区域
$$X_k=(X_{k-1}\oplus B)\cap A,k=1,2,3,\dots$$

去噪

• 去除小颗粒噪声，细小孤立点
  $$(A\circ B)\bullet B$$
• 填充内部噪声，在清理边缘干扰
  $$(A\bullet B)\circ B$$
