jasper gold c2rtl简介

jasper gold c2rtl是形式化验证工具的一种，其功能是验证rtl输出与golden的c model的输出一致性。适用于验证算法模块，图像处理模块，加密解密模块等计算密集型模块

因为C model中没有时序的概念，输出是和输入在一个cycle中产生，因此c2rtl适合验证rtl的datapath。

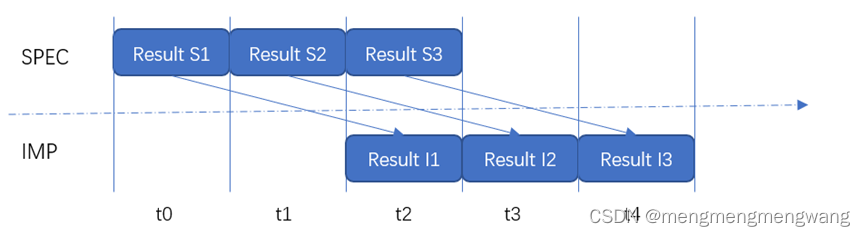

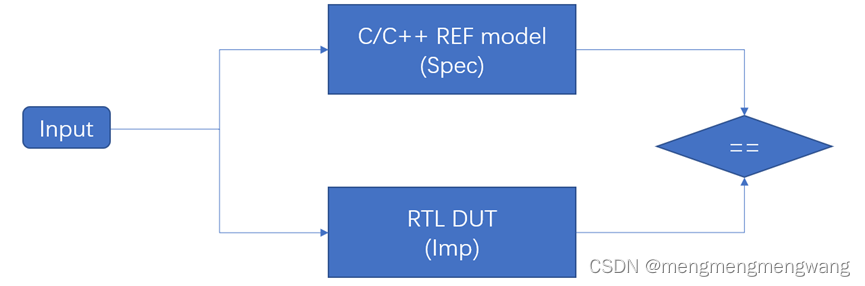

图中，spec为C model，Imp为RTL。每个cycle产生输入时，spec在其当前cycle产生对应的result，而Imp需要若干延迟才能产生输出，因此对比时要考虑delay 的cycle数目。

在实际应用中，某些RTL module可能没有确定的delay数目，在验证过程中，如果条件允许，需要对输入按照delay数目进行分类，降低验证复杂度，否则c2rtl可能不会收敛或相当长时间才能收敛（验证100%通过）。

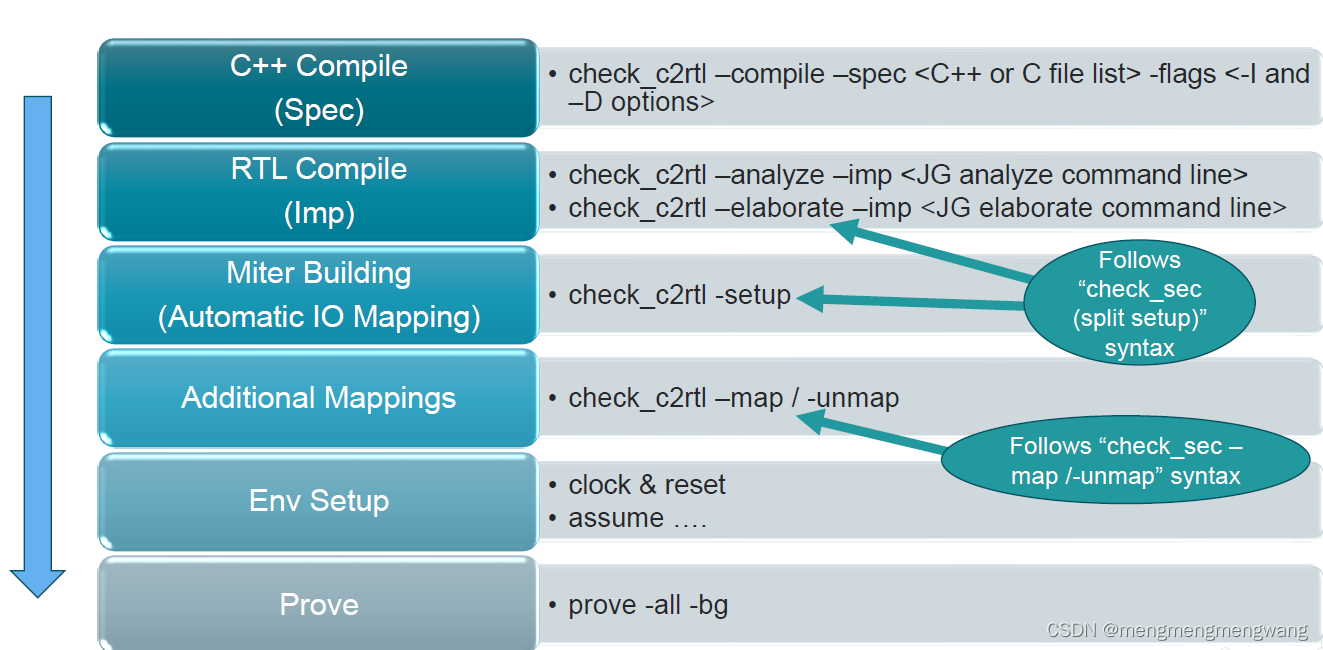

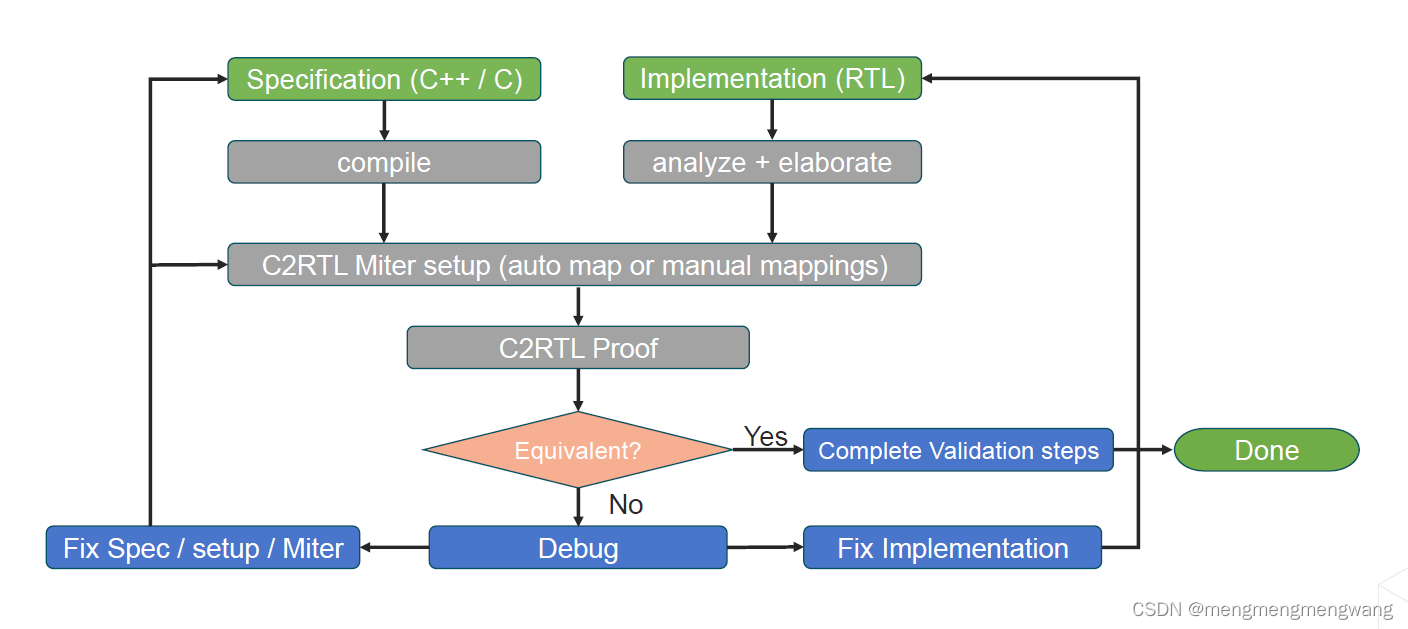

c2rtl的流程大致如下图所示：

1. 编译c model代码和rtl代码（check_c2rtl -compile）。
2. setup，添加IO映射（check_c2rtl -setup /-map/unmap）。
3. 添加clock和reset配置。
4. 添加assumptions assertion coverpoint。
5. 开始证明。
