jasper gold c2rtl 简介2-- 代码剪枝(code pruning)

随着模型变得复杂，c model中分支代码可能越来越多。为了减少验证复杂度，c2rtl引入了代码剪裁（code pruning）特征。

c2rtl通过constant propagation和形式化分析，找到不影响cmodel 输出或者用户定义的assertion的代码，尽可能将其剪裁掉。

基于constant propagation的代码剪枝：

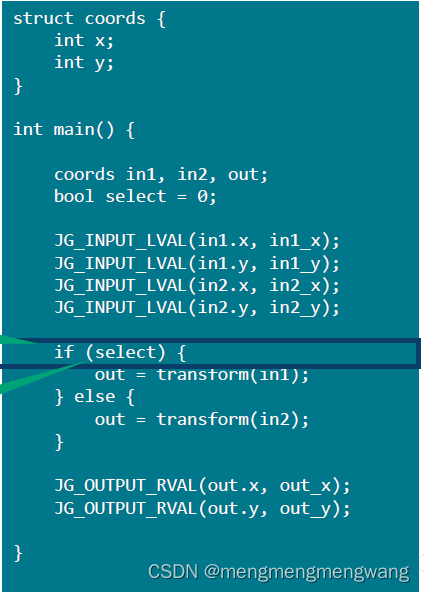

在cmodel中可能存在一些情况，例如，某些分支的走向可以在运行代码之前分析出来，或者某些变量与输出并不相关。比如：

代码中，select变量值已经确定，if-else分支会走false分支。因此，c2rtl不会分析true分支，同时，select变量也会忽略。

基于 Dynamic Path pruning 的代码剪枝：

1. if-else分支剪枝

在验证过程中，cmodel中的变量取值并不完全，变量中某些bit取值可能是不变的，而这些特性需要进行形式化分析才能得出结论，这一过程是在RTL synthesis之前完成的。

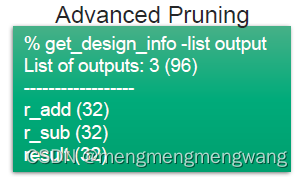

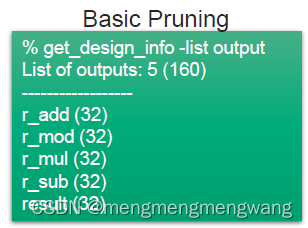

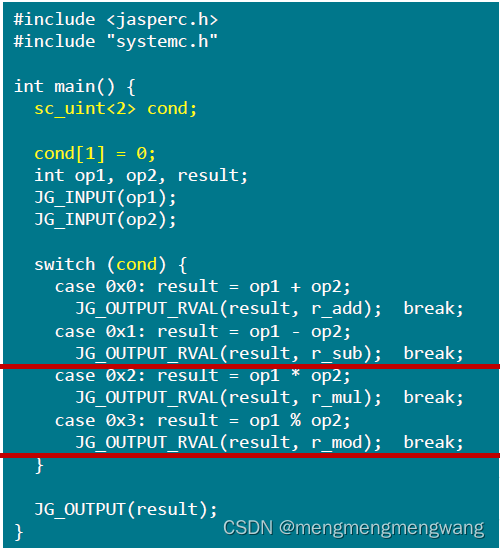

上图中，如果cond经过形式化分析，只有0x0，0x1分支能够取到，则后两个分支也会被忽略。



 2.for 剪枝

形式化验证过程中，c2rtl前端在综合之前需要将for循环展开成并行执行的语句。默认情况下，for循环会展开256次。但是某些for循环由变量来控制循环次数，对于这些for循环，c2rtl可以通过分析代码来确定一个展开的上界N。

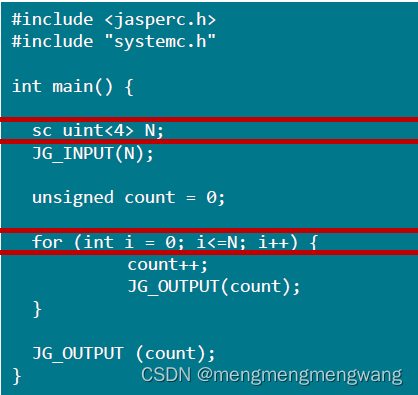

在上图中，N为一个4bit的变量，因此可以确定for循环展开不会超过16次。

用户可以自定义for循环展开的次数，使用：

check_c2rtl -compile... -unwind_limit <N>

或更精确的自定义展开：

check_c2rtl -set_bound -loop -file <filename> -line <line_num> -bound <bound>
check_c2rtl -set_unwind_limit -loop -file <filename> -name <name> -bound <bound>
