关于自制Arduino MEGA2560的一点记录

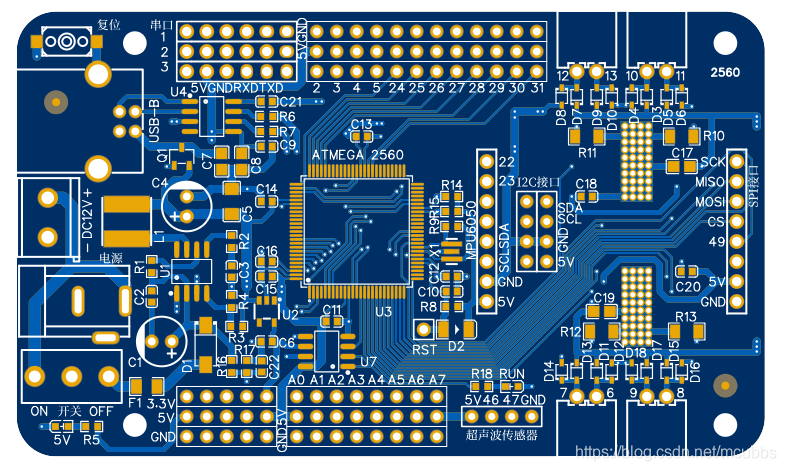

最近受托制作一个基于Arduino MEGA2560的板子，在电路上增加些接口可以不用外接模块。由于很久没接触Arduino，一些操作都忘记了，现记录下以后再搞时候碰到问题以备回忆。

1.  烧写bootloader的问题

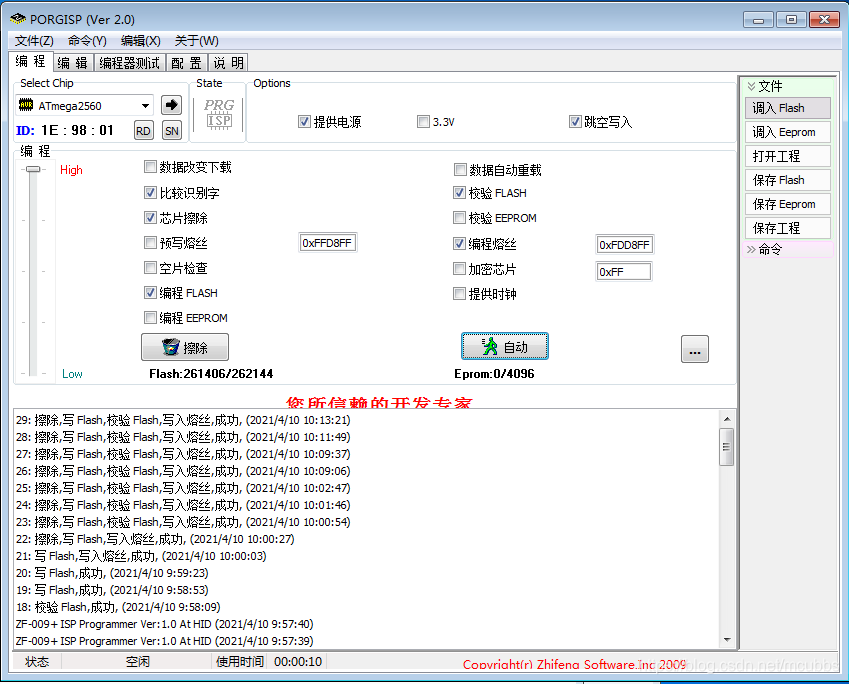

在宝上找了个最便宜的USBtinyISP，驱动装了，也显示正常，但就是不能用。然后再买个了贵的USBisp（ZF-009+）就OK了。

2. IDE上传程序的问题

由于板子尺寸限制，串口选择CH340N芯片，电路最简单。但下载程序一直显示超时。尝试换了现成的FT232，也是一样。

一个有意思的现象是，烧写一次bootloader后就能upload一次程序，第2次就不行。校验bootloader并没问题。

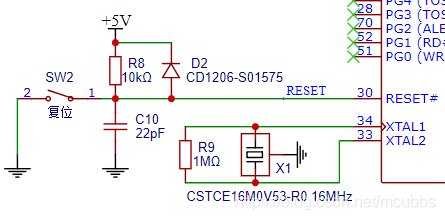

网上检索一番，是要按reset一段时间才行，也没用。

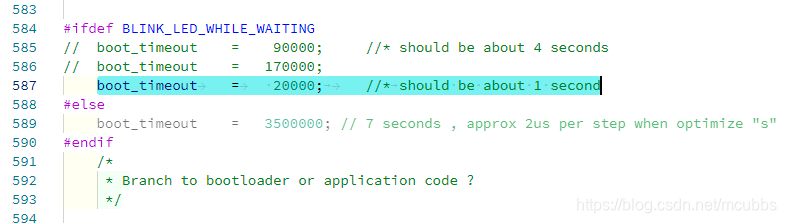

最后查看bootloader源代码，发现

似乎默认是1s等待IDE进入下载程序进程。果然是1s，需要反应快。。。

以后有时间重新编译一个等待时间长点的bootloader。。。。。

3. 操作步骤如下

按下reset键

观察“编译......”

当显示“上传”的时候，立即释放reset键（必须在1秒内！！）

OK，上传成功

4.补充：一键upload

按reset然后upload很不方便，浏览牛人帖子，使用了CH340的DTR引脚实现自动reset功能。研究分析CH340N虽然没有DTR引脚，但有RTS引脚。

DTR是数据准备好告知接收端，RTS是请求发送，都是输出。用示波器观察，Arduino IDE启动upload的整个过程是拉低RTS引脚的。

那么，RTS的下降沿就可以触发一次reset了，这个耦合电容比复位的计时电容要大。试验结果很满意，能够实现一键upload，运行应用程序时串口也能正常工作（不使用RTS）
