【单片机毕业设计选题24002】-基于51单片机的智能灌溉系统

原创已于 2024-06-13 13:06:32 修改 · 514 阅读

7 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #课程设计 #51单片机 #毕业设计

于 2024-06-13 08:06:19 首次发布

系统功能:

此设计采用51核单片机STC8系列来完成,系统采集环境温湿度光照强度土壤湿度等数据显示在OLED上，并将这些信息上报至手机蓝牙APP。

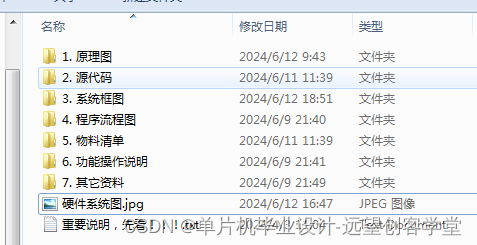

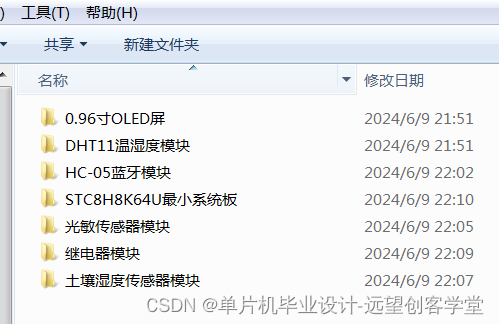

资料获取方法

系统分为手动和自动模式，上电默认为自动模式,自动模式下如获取到的土壤湿度AD值大于设定的土壤湿度AD值时自动开启继电器，手动模式下可通过按键或手机APP手动开关继电器。

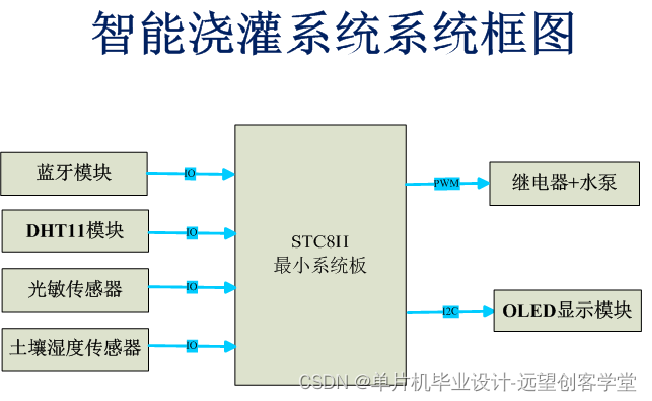

系统功能框图:

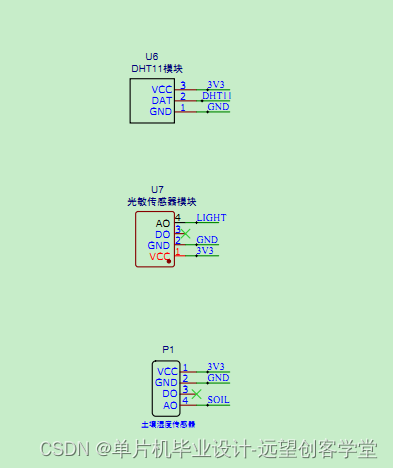

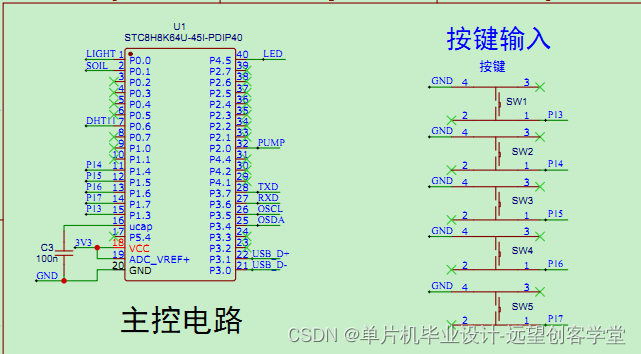

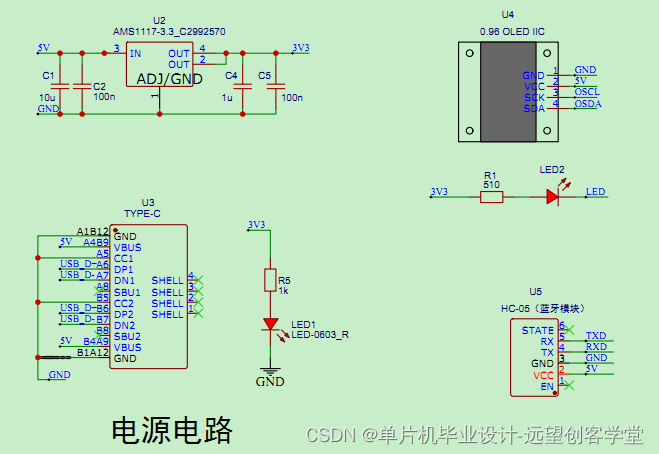

主要功能模块原理图:

系统主要功能模块代码

初始化代码:

//========================================================================

//                                系统初始化

//========================================================================

void InitSystem(void)

{

    InitVar();

         InitGPIO();

         InitTimer();

    InitUart();

    InitADC();

    ResetDHT11();

    InitOled();

    InitOledDisp();

    DelayMs(50);


         EA = 1;

}

系统控制代码:

//系统信息更新

void SystemControl(void)

{

    static uint8_t updateCnt = 0;



    updateCnt++;

    if(updateCnt>=SYSTEM_UPDATE_INTER)

    {

        updateCnt = 0;

        if(DHT11ReadData()==0)  //DHT11温湿度读取OK

        {

            ;

        }

    }

    ReadSensorVal();

//自动模式下定时上报系统信息

    if(sysMode==AUTO_MODE)

    {

        UpdateBleData();

    }

}

按键检测代码:

/*********************************************************************************

  * @brief  Scan key board

  * @param  None

  * @retval None

  *********************************************************************************/

void ScanKeyBoard(void)

{

         uint8_t keyVal;



         keyVal = CheckKeyVal();

         if(KeyInfo.OldVal!=keyVal)     //first time enter after key changed

         {

                  KeyInfo.ReleaseCnt = 0;    //clear key release time count

                  if(keyVal!=NO_KEY_PRESSED_DEF)

                  {

                          KeyInfo.HoldCnt = 0;

                  }

                  KeyInfo.OldVal = keyVal;

         }

         else

         {

                  if(keyVal!=NO_KEY_PRESSED_DEF)    //have key press

                  {

//                       if(KeyInfo.HoldDelayCnt<254)

            if(KeyInfo.HoldCnt<1000)

                          {

                                   KeyInfo.HoldCnt++;

                          }

                          if(KeyInfo.HoldCnt==SHORT_PRESS_TIME_DEF) //pressed for a short time

                          {

                                   KeyInfo.TempNewVal = KeyInfo.OldVal;

                          }

                  }

                  else    //release

                  {

                          if(KeyInfo.ReleaseCnt<254)

                          {

                                   KeyInfo.ReleaseCnt++;

                      }

                          if(KeyInfo.ReleaseCnt==RELEASE_TIME_DEF)

                          {

                if(KeyInfo.HoldCnt>=LONG_PRESS_TIME_DEF)    //长按键

                {

                    KeyInfo.LongPress = KEY_LONG_PRESS;

                }

                else    //短按键

                                   {

                                       KeyInfo.LongPress = KEY_SHORT_PRESS;

                                   }

                KeyInfo.ConfirmVal = KeyInfo.TempNewVal;

                                   KeyInfo.HoldCnt = 0;

                                   KeyInfo.TempNewVal = NO_KEY_PRESSED_DEF;

                          }

                  }

         }

}

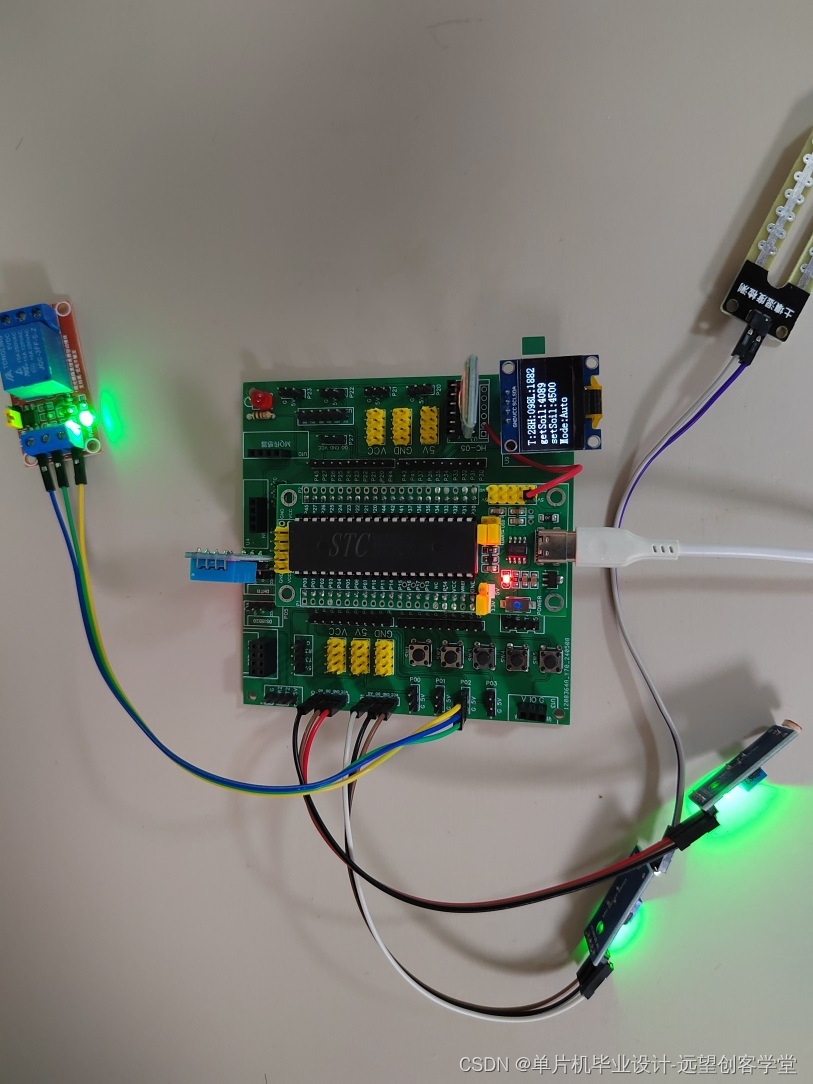

系统图片:
