基于51单片机的智能浇花浇水系统花卉灌溉土壤湿度检测方案程序原理图设计

链接：https://pan.baidu.com/s/1jp-8lyrN3A3UatBSeXCQnQ
提取码：jtno

硬件电路的设计

3.1系统的功能分析及体系结构设计
3.1.1系统功能分析
本设计由STC89C52单片机电路+4位共阳数码管显示电路+ADC0832采样电路+水泵控制电路+土壤湿度传感器电路+按键电路+电源电路组成。
1、数码管实时显示土壤湿度传感器测到的湿度。
2、按键说明：从左边第一个起，减键、加键、设置键。可以用按键设置，设置湿度的上、下限值,并具有掉电保存，保存在单片机的内部，上电无需重新设置。
3、当湿低于下限值时，自动打开水泵进行抽水自动灌溉，当湿高于上限值时，断开水泵停止灌溉，
4、当湿度处于上下限之间时处于，手动模式，按减键手动打开水泵，可以按加键手动关闭水泵。
3.1.2系统总体结构

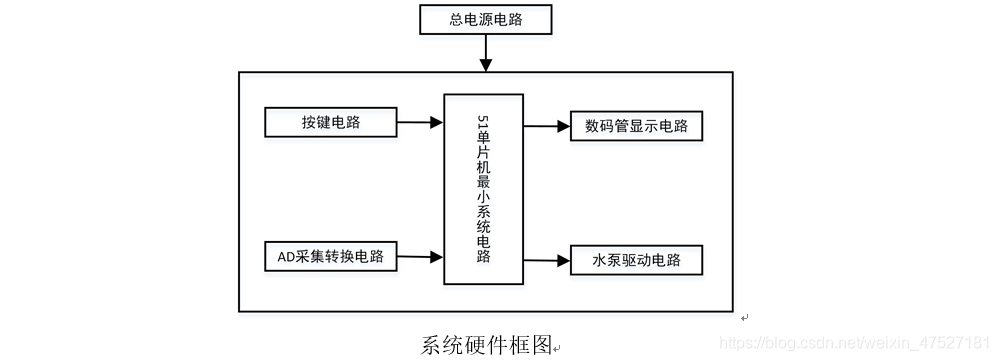

本系统具体框图如下图所示：

原理图：

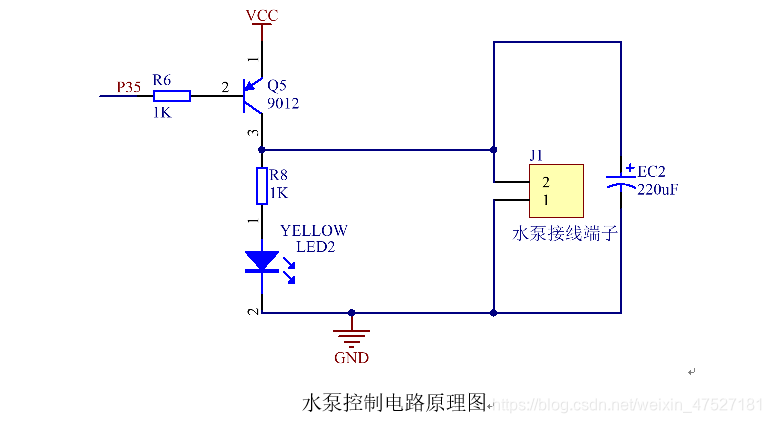

水泵控制电路设计
微型水泵（wēi xīn shuǐ bèng，microwater pump或mini water pump）定义：通常把提升液体、输送液体或使液体增加压力，即把原动机的机械能变为液体能量从而达到抽送液体目的的机器统称为水泵。水泵一般组成形式为驱动部分+泵体，泵体上有一进一出两个接口，水从入水口进，排水口出，凡是采用这种形式，且体积小巧、袖珍的水泵，都叫微型水泵，也叫微型抽水泵。
在本系统中，使用5V水泵，用来喷水，由于水泵属于大功率装置，单片机无法直接驱动，故选择三极管9012来实现对水泵的控制，在本电路中通过LED灯来指示水泵是否工作，如果水泵工作，则LED灯亮，否则，LED灯不亮。与LED灯串联的电阻为限流电阻，限流作用，以保护LED灯，防止烧坏。当单片机的相关控制引脚为低电平时，三极管导通，水泵正常工作；否则，水泵不工作。电解电容作用是滤波，来滤除水泵供电电源中的低频参量，让水泵更稳定的工作。

TRSD土壤湿度传感器模块电路设计
在本设计中选择土壤湿度传感器来检测土壤的湿度，通过电位器调节土壤湿度控制阀值，可以自动对菜园、花园以及花盆土壤湿度进行检测控制，从而实现自动浇水。
本土壤湿度传感器表面采用镀镍处理，有加宽传感器感应面积、提高导电性能、防止接触土壤使传感器容易生锈、延长传感器使用寿命等作用。
一、接线说明（3线制）
（1）VCC 外接3.3V-5V
（2）GND 外接GND
（3）DO 小板数字量输出接口（0和1）
（4）AO 小板电压模拟量输出
二、模块使用说明：
（1）本传感器适用于土壤的湿度检测；
（2）本传感器可以宽范围控制土壤的湿度，通过电位器调节控制相应阀值，湿度低于设定值时，DO输出高电平；高于设定值时，DO输出低电平。数字量输出DO可以与单片机直接相连，哦通过单片机来检测高低电平，由此来检测土壤湿度。模块中蓝色的电位器是用于土壤湿度的阀值调节࿰
