本文详细介绍了NandFlash芯片的基本结构，包括页、块及额外空间的概念，并解释了地址访问方式。此外，还阐述了NandFlash的基本操作，如读取、写入和擦除，以及高级功能如ECC数据校验和坏块管理。

NandFlash结构

地址访问

如何使用NandFlash芯片？

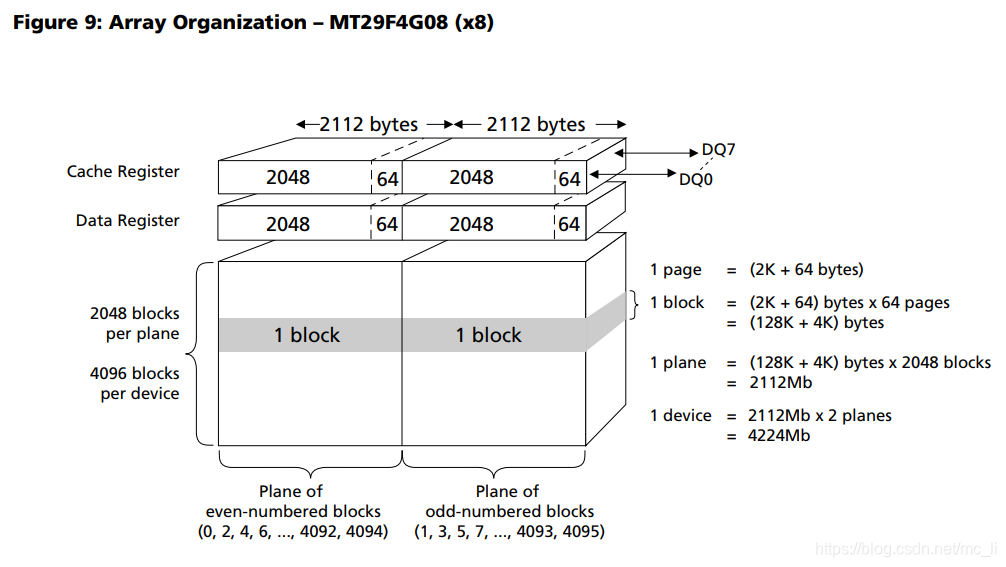

NandFlash结构

页(page)

读和写的最小单位，不同厂家的芯片，大小有不同，常见的有256、512、1024、2048字节。

块(block)

擦除的最小单位，不同厂家大小也有所不同。

额外空间()

这块空间是在每一页的后面多出来的存储空间，不算入总的存储空间，大小一般数十个字节，视芯片而定。

地址访问

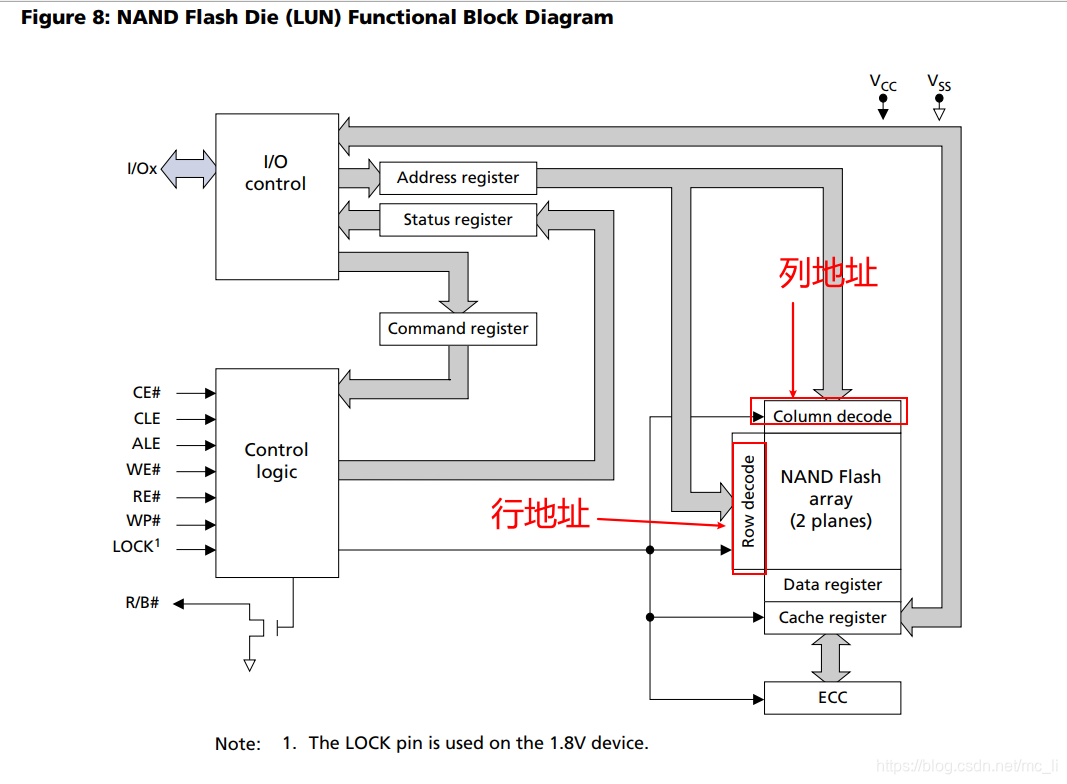

NandFlash的地址访问大致由列地址和行地址组成，如下图。

存储空间的访问，由行地址和列地址组成。
行地址：块地址+页地址
列地址：一页中的那个字节

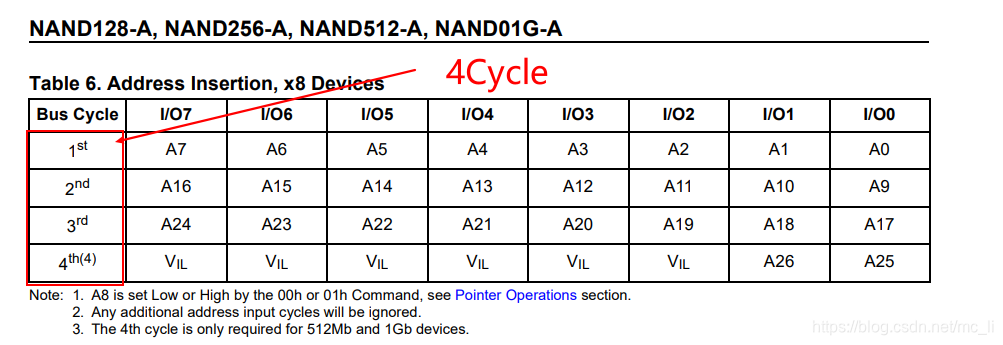

NandFlash芯片除了位宽、命令、各个厂商有所差异外，这个地址的访问也是差异的，以下是两个不同厂商的NandFlash的地址访问描述。

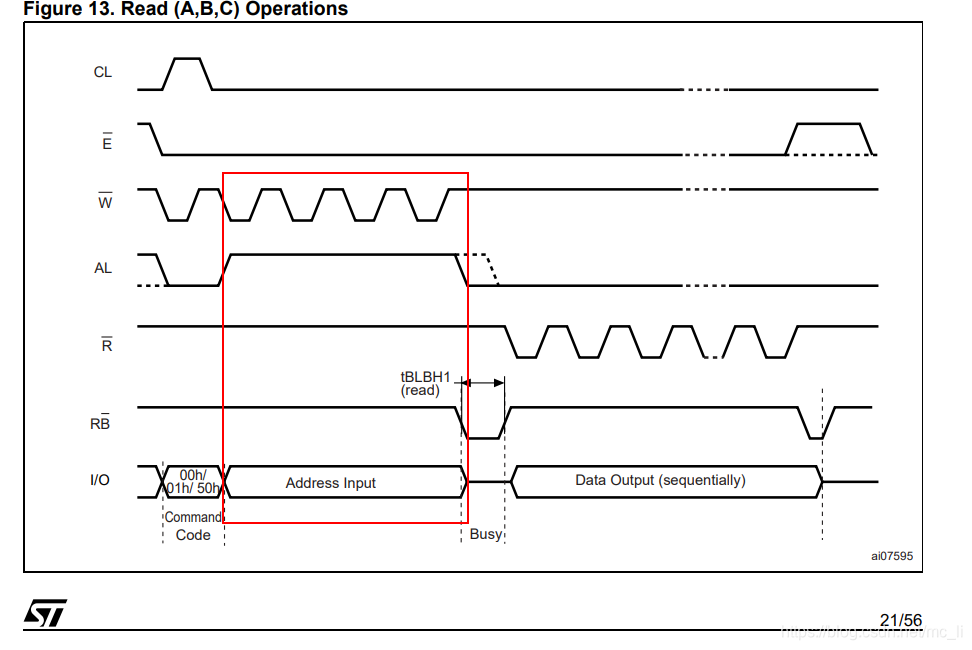

基本上都是4周期和5周期两种，这个主要由存储体大小决定。

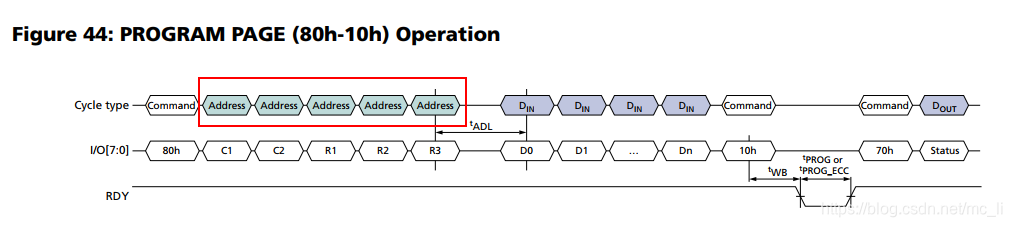

5周期
