AXIDMA在Linux中的使用
文章目录
1. 概要
在linux环境下，DMA大多数情况是在驱动中使用，以释放CPU执行其他任务。
本文主要分享如何在Linux驱动中使用Xlinx-ZYNQ7035的AXI-DMA软核，完成DDR中的回环测试。
[!note]
注意，受限于篇幅，这里的内核编译，交叉编译工具链配置等操作，默认读者已熟悉。
目标效果
在PS端的linux驱动中，申请两片DDR内存缓冲区，配置DMA进行搬移测试，最后校验两片缓冲区中的数据是否一致，来判断DMA传输是否正常。
驱动中申请两片内存（虚拟内存），映射物理内存给DMA使用
- src_buf(虚拟内存) —> src_dma(物理内存)
- dst_buf(虚拟内存) —> dst_dma(物理内存)

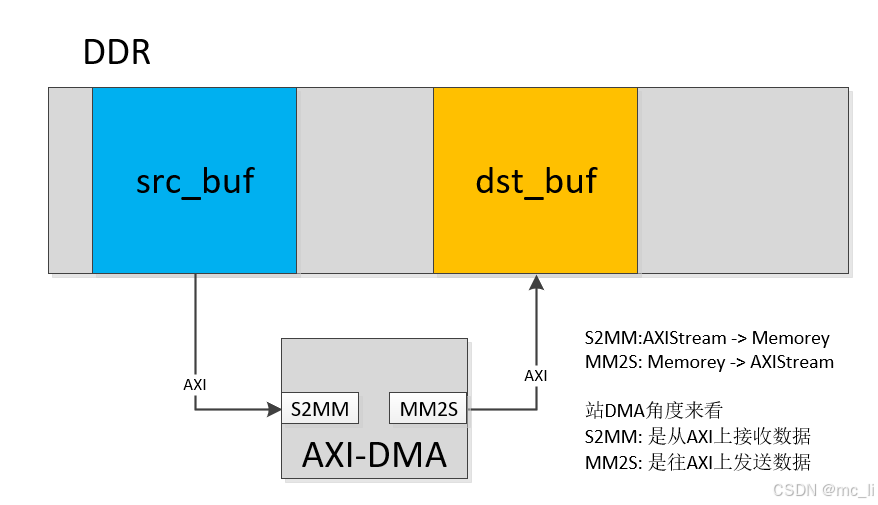

DMA数据流转图简化，实际上AXI中包含PS的HP对接DMA，PS的DDR控制器去操作DDR，这里省略掉。
基本思路
- 硬件构建，vivado配置AXI_DMA的IP核，生成bit和xsa。
- 设备树和内核生成，根据xsa获取设备树（pl.dtsi）
- 驱动，在驱动中使用AXI-DMA。

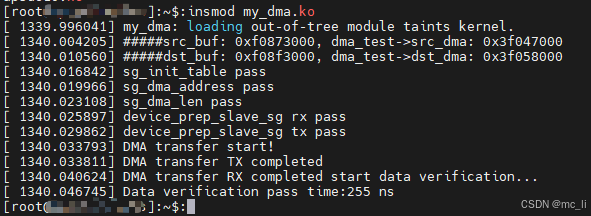

- 驱动验证
环境
-
硬件环境
- 米联客的ZYNQ-M7035FB
-
软件环境
-
Ubuntu 16.04.7 LTS （内核源码和交叉编译工具链）
- Petalinux2022.2
-
windows 10
-
Vivado 2022.2
-
Xilinx Vitis 2022.2
-
-

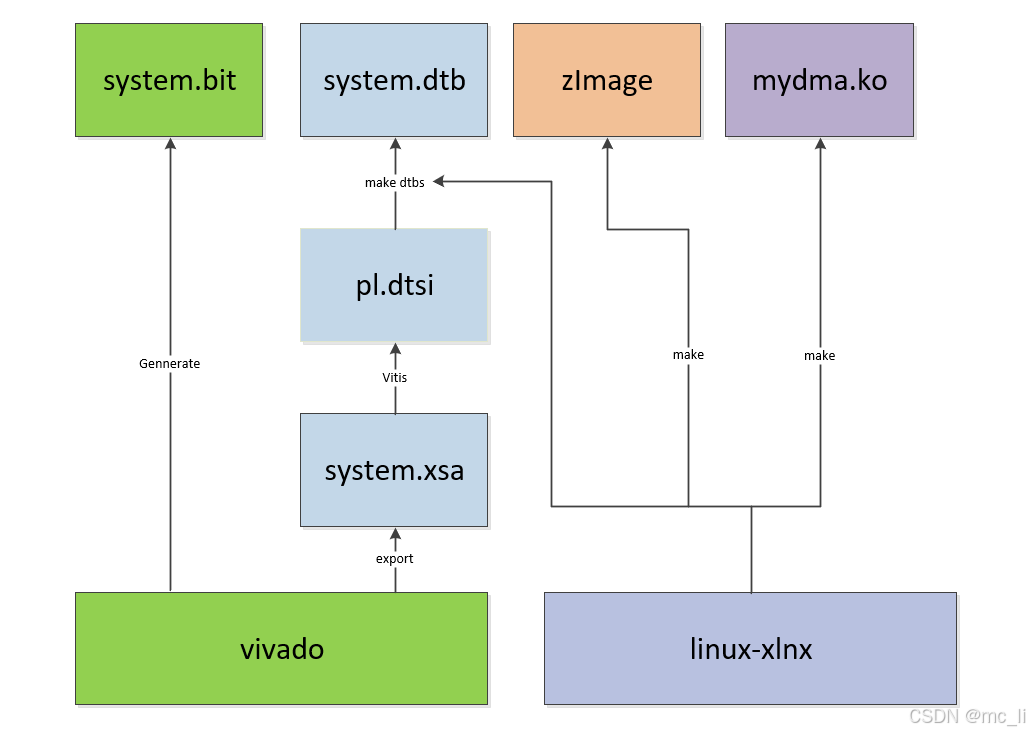

各个节点的关键输出总览
[!note]
- system.bit // FPGA输出的固件，包含PL端的硬件
- system.dtb // 设备树
- zImage // 内核镜像，主要是使能了DMA相关的驱动
- mydma.ko // 使用DMA完成传输测试的驱动
注：uboot和rootfs因为和本文内容不相关，就不特意做介绍
2. 硬件构建
- 这部分主要为了获取两个东西
- system.bit // fpga对应的输出固件
- system.xsa // fpga固件相对于的硬件描述文件用于生产设备树
PL硬件构建
AXI-DMA是在PL端的一个IP核，功能和模式需要进行基础的配置，这里介绍一下整体的框图和配置流程。

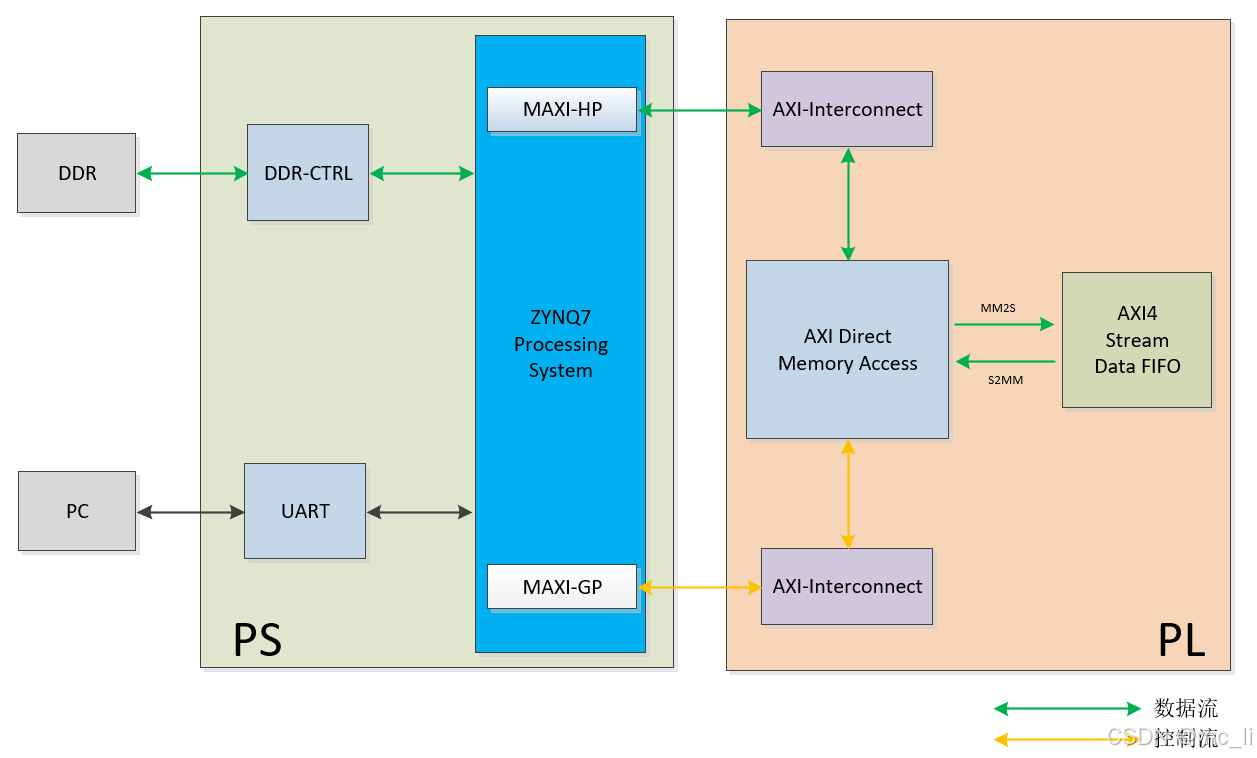

PS与PL之间通过AXI总线进行通信，其中配置AXI-DMA的寄存器因为数据量不大使用带宽相对小的GP接口，数据流则使用带宽较大的HP接口，框图如下。
[!NOTE]
这里的AXI4-FIFO是个带AXI接口的FIFOIP，主要用来演示AXI-DMA通过MM2S/S2MM两个总线访问外部设备的情况。如果只做DMA的环路测试，实际可以不要这个FIFO。
vivado框图
AXI-DMA是一个IP核，最后生成一个硬件电路，里面包含了用于配置的寄存器，如源目的地址，传输方向、数据量大小、模式等，外部设备通过配置这些寄存器完成DMA的工作。
[!note]
寄存器的配置工作在linux的驱动中完成，一般由芯片厂商编写好，xilinx AXI-DMA Driver源码： linux-xlnx/drivers/dma/xilinx/xilinx_dma.c。

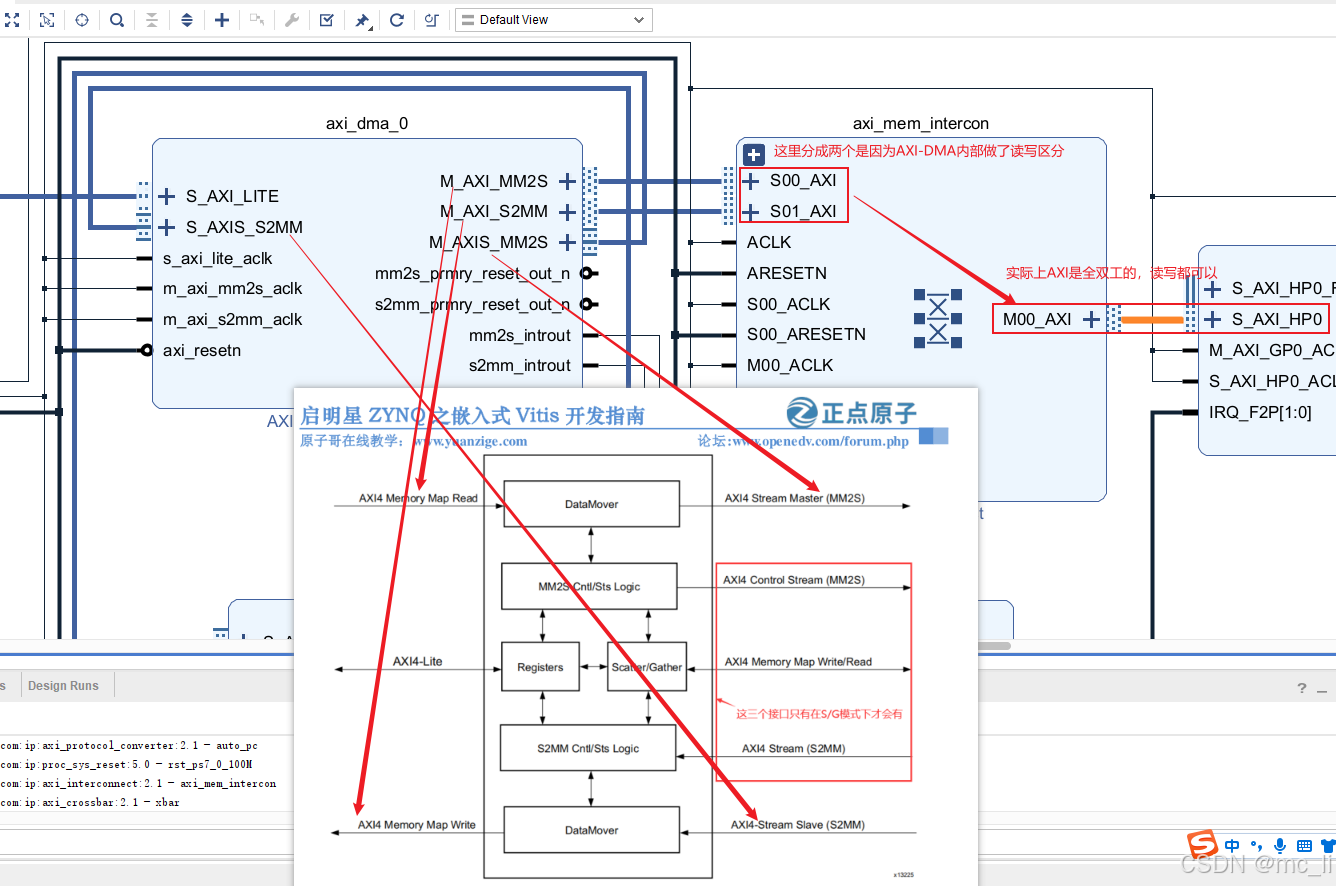

AXI-DMA连接详情
AXI-DMA的寄存器访问途径是S_AXI_LITE总线，与PS端的GP0接口相连，数据流走HP高速接口。
PS(CPU) ---- GP0 ---- S_AXI_LITE — AXI-DMA — REGS(寄存器)
AXI-DMA和FIFI配置
基本即使默认配置，这里不使能S/G模式，使用简单的直传模式即可。
[!Note]
AXI-DMA有三种模式可选
- Direct Register：简单的DMA。
- Scatter/Gather: 多个简单传输链接起来的，从头到尾执行一遍。
- Cyclic DMA：就是在SG模式下传输完最后一项后又从头开始继续传输。

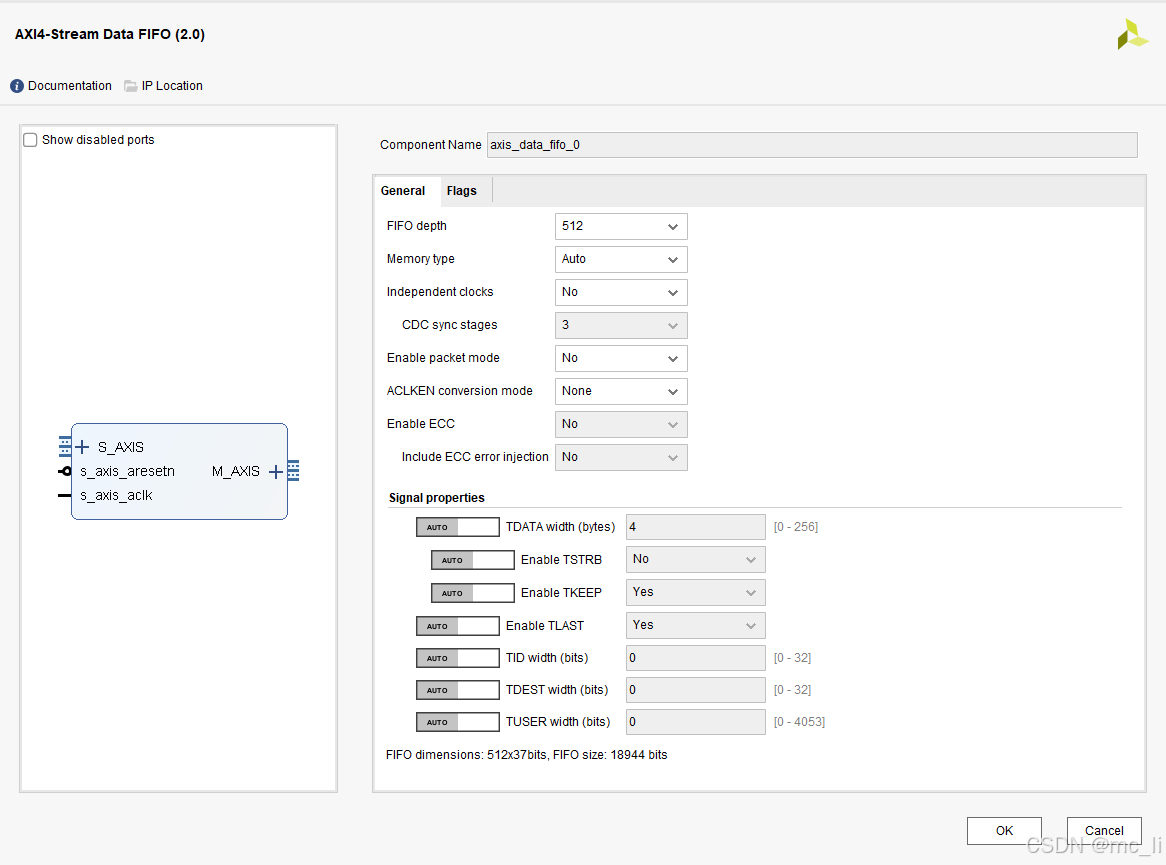

##FIFO
使用默认配置
vivado上的配置比较简单，基本上都是默认配置，使用自动连接把时钟和复位等信号连接号就可以了。
接下了就是综合生成bit和xsa(导出)，至此硬件部分完成。
整体情况
- system.bit // FPGA输出的固件，包含PL端的硬件
- system.dtb // 设备树
- system.xsa // 中间产物
- zImage // 内核镜像，主要是使能了DMA相关的驱动
- mydma.ko // 使用DMA完成传输测试的驱动
3. 设备树和内核生成
这部分主要为了获取两个东西
- zImage // linux内核镜像
- system.dtb // 设备树编译文件
传统情况下在zynq的开发中，使用petalinux工具就可以完成boot\kernel\rootfs的编译和打包。但是受限于外网服务器环境，petalinux在编译过程中下载会很慢，而且体量较大，仅仅修改稿源码中的一点代码，编译都需要很长时间，所以这里并没有完全使用petalinux，而是做了分离，把kernel的编译分离出来，这样对后面的内核裁剪和驱动开发比较友好。
[!NOTE]
参考：《启明星ZYNQ之嵌入式Linux开发指南_V3.2》的第二十章-搭建驱动开发使用的 ZYNQ 镜像
内核仓库： https://github.com/Xilinx/linux-xlnx
分支：xlnx_rebase_v5.15_LTS_2022.1_update
使用vitis生成设备树
笔者使用petalinux生成设备树的过程中发现，PL最终影响的其实是pl.dtsi这个设备树文件。由于这个过程需要用petalinux编译，比较耗时（相对于直接make dtbs来说），所以这里如果有种方法能够从xsa中生成pl.dtis就好了，vitis就可以，我的理解是vitis是解析xsa中的信息，然后生成pl.dtsi。而petalinux应该也是解析了只是做了其他的编译动作所以要费时很多。
使用vitis生成设备树的主要步骤
- 导入xilinx设备树源码包
- 根据xsa生成设备树
详情参考下面这篇博文：
https://blog.youkuaiyun.com/weixin_42963900/article/details/140327256?fromshare=blogdetail&sharetype=blogdetail&sharerId=140327256&sharerefer=PC&sharesource=mc_li&sharefrom=from_link
另外在写博文时，发现一个另外的方法，详见博文，只是dt_overlay我用的flase,也能达到生成pl.dtis的目的
https://blog.youkuaiyun.com/weixin_42963900/article/details/142446679?fromshare=blogdetail&sharetype=blogdetail&sharerId=142446679&sharerefer=PC&sharesource=mc_li&sharefrom=from_link
替换和编译设备树
得到pl.dtsi后，将内容添加进内核源码中的arch/arm/boot/dts/pl.dtsi，然后执行编译设备树编译命令即可
最终的pl.dtsi如下，出了vitis生成的axi_dma_0节点外，还添加了axidmatest_0节点，因为后续驱动会用到所以这里一并添加了。
/*
* CAUTION: This file is automatically generated by Xilinx.
* Version: XSCT
* Today is: Tue Sep 3 05:44:12 2024
*/
#include <dt-bindings/interrupt-controller/irq.h>
/ {
amba_pl: amba_pl {
#address-cells = <1>;
#size-cells = <1>;
compatible = "simple-bus";
ranges ;
axidmatest_0: axidmatest@0 {
compatible ="xlnx,axi-dma-test-1.00.a";
dmas = <&axi_dma_0 0
&axi_dma_0 1>;
dma-names = "axidma0", "axidma1";
};
axi_dma_0: dma@40400000 {
#dma-cells = <1>;
clock-names = "s_axi_lite_aclk", "m_axi_mm2s_aclk", "m_axi_s2mm_aclk";
clocks = <&clkc 15>, <&clkc 15>, <&clkc 15>;
compatible = "xlnx,axi-dma-7.1", "xlnx,axi-dma-1.00.a";
interrupt-names = "mm2s_introut", "s2mm_introut";
interrupt-parent = <&intc>;
interrupts = <0 29 4 0 30 4>;
reg = <0x40400000 0x10000>;
xlnx,addrwidth = <0x20>;
xlnx,sg-length-width = <0xe>;
dma-channel@40400000 {
compatible = "xlnx,axi-dma-mm2s-channel";
dma-channels = <0x1>;
interrupts = <0 29 4>;
xlnx,datawidth = <0x20>;
xlnx,device-id = <0x0>;
};
dma-channel@40400030 {
compatible = "xlnx,axi-dma-s2mm-channel";
dma-channels = <0x1>;
interrupts = <0 30 4>;
xlnx,datawidth = <0x20>;
xlnx,device-id = <0x0>;
};
};
};
};
linux内核编译
为了使用axi-dma需要确认内核的一些配置，如DMAEngine等
> Device Drivers > DMA Engine support
<*> Xilinx AXI DMAS Engine
<*> DMA Test client
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j4 // 编译内核 --> arch/arm/boot/zImage
单独编译设备树
进入到linux源码的根目录，执行编译命令即可
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- dtbs // 编译设备树 --> arch/arm/boot/dts/system-top.dtb
整体情况
- system.bit // FPGA输出的固件，包含PL端的硬件
- system.dtb // 设备树
- system.xsa // 中间产物
- zImage // 内核镜像，主要是使能了DMA相关的驱动
- mydma.ko // 使用DMA完成传输测试的驱动
4. 驱动部分
这里是站在linux内核的DMA框架上对AXI-DMA进行使用的驱动，也就是dma_client，而AXI-DMA的硬件相关操作的驱动已经由xilinx官方写好了，并且对接了linux的DMA框架。
我们要写的驱动参考xilinx的axidmatest.c，这部分没有太多可说的基本是按照linux的DMA框架申请使用DMA即可，详情见源码。
层次关系为：xilinx AXI-DMA Driver —> Linux DMA框架 --> 我们要写的驱动
xilinx AXI-DMA Driver源码：
- linux-xlnx/drivers/dma/xilinx/xilinx_dma.c
- linux-xlnx/drivers/dma/xilinx/axidmatest.c
基本流程
- 申请DMA通道
- 申请内存
- 准备DMA的描述符，也就是要传输的数据信息，已经传输完成后的回调函数
- 启动DMA
驱动源码 my_axidma.c
#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/dmaengine.h>
#include <linux/interrupt.h>
#include <linux/io.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/dma-mapping.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <linux/of_irq.h>
#include <linux/ktime.h>
#include <linux/math64.h>
#define TEST_BUFFER_SIZE (1*1024)
#define TEST_DMA_ALIGNMENT 4
struct my_dma_test {
struct dma_chan *tx_chan; // DMA 通道
struct dma_chan *rx_chan; // DMA 通道
uint8_t *src_buf; // 源缓冲区
uint8_t *dst_buf; // 目标缓冲区
dma_addr_t src_dma; // 源DMA地址
dma_addr_t dst_dma; // 目标DMA地址
struct platform_device *pdev; // 平台设备指针
struct completion dma_rx_complete, dma_tx_complete; // 用于等待 DMA 完成的完成信号量
dma_cookie_t rx_cookie, tx_cookie; // DMA cookie
int irq_tx, irq_rx; // DMA 中断号
ktime_t start, diff;
};
// 向后对齐
static void *addr_alignment(void *addr, unsigned int alignment)
{
return (void *)(((uintptr_t)addr + alignment - 1) & ~(alignment - 1));
}
static void dma_rx_callback(void *param)
{
struct my_dma_test *dma_test = (struct my_dma_test *)param;
int i, ret, size, use_ms;
double speed;
pr_info("DMA transfer RX completed start data verification...\n");
dma_test->diff = ktime_sub(ktime_get(), dma_test->start);
for(i=0; i<TEST_BUFFER_SIZE; i++)
{
//pr_info("%02X ", dma_test->dst_buf[i]);
if(dma_test->dst_buf[i] != dma_test->src_buf[i])
{
pr_err("Data verification failed! dst_buf[%03d]:%d --- src_buf[%03d]:%d\n",
i, dma_test->dst_buf[i], i, dma_test->src_buf[i]);
complete(&dma_test->dma_rx_complete);
return;
}
}
pr_info("Data verification pass time:%d ns\n", ktime_to_ns(dma_test->diff));
complete(&dma_test->dma_rx_complete);
}
static void dma_tx_callback(void *param)
{
struct my_dma_test *data = (struct my_dma_test *)param;
pr_info("DMA transfer TX completed\n");
complete(&data->dma_tx_complete);
}
static int axi_dma_test_probe(struct platform_device *pdev)
{
struct my_dma_test *dma_test;
struct dma_async_tx_descriptor *tx_desc;
struct dma_async_tx_descriptor *txd = NULL;
struct dma_async_tx_descriptor *rxd = NULL;
uint8_t *aligned_src_buf, *aligned_dst_buf;
struct scatterlist tx_sg;
struct scatterlist rx_sg;
int ret, status;
enum dma_ctrl_flags flags;
unsigned long tx_tmo = msecs_to_jiffies(30000);
unsigned long rx_tmo = msecs_to_jiffies(30000);
int i;
// 分配驱动结构体
dma_test = devm_kzalloc(&pdev->dev, sizeof(struct my_dma_test), GFP_KERNEL);
if (!dma_test)
return -ENOMEM;
dma_test->pdev = pdev;
platform_set_drvdata(pdev, dma_test);
/* 1. 申请DMA通道
axidmatest_0: axidmatest@0 {
compatible ="xlnx,axi-dma-test-1.00.a";
dmas = <&axi_dma_0 0
&axi_dma_0 1>;
dma-names = "axidma0", "axidma1";
};
*/
dma_test->tx_chan = dma_request_chan(&pdev->dev, "axidma0"); // TX
if (!dma_test->tx_chan) {
pr_err("Failed to request DMA TX channel\n");
ret = -ENODEV;
goto err_devfree;
}
dma_test->rx_chan = dma_request_chan(&pdev->dev, "axidma1"); // RX
if (!dma_test->rx_chan) {
pr_err("Failed to request DMA RX channel\n");
dma_release_channel(dma_test->tx_chan);
ret = -ENODEV;
goto err_devfree;
}
/* 2. 分配DMA内存
这里分配了一个虚拟地址供CPU操作，另外映射了一个DMA地址供DMA操作(DMA需要使用物理地址)
dma_test->src_buf： 虚拟地址
dma_test->src_dma： 物理地址
*/
// 小于4M的内存可以直接使用dma_alloc_coherent分配
dma_test->src_buf = dma_alloc_coherent(&pdev->dev, TEST_BUFFER_SIZE, &dma_test->src_dma, GFP_KERNEL);
dma_test->dst_buf = dma_alloc_coherent(&pdev->dev, TEST_BUFFER_SIZE, &dma_test->dst_dma, GFP_KERNEL);
if(!dma_test->src_buf || !dma_test->dst_buf) {
pr_err("Failed to allocate DMA memory\n");
ret = -ENOMEM;
goto err_devfree;
}
/* 3. 准备数据， 把数据源填充成特定值，用于后面校验对比。清空目的地缓存 */
for(i=0; i<TEST_BUFFER_SIZE; i++)
{
dma_test->src_buf[i] = i;
dma_test->dst_buf[i] = 0;
}
pr_info("#####src_buf: 0x%x, dma_test->src_dma: 0x%x\n", dma_test->src_buf, dma_test->src_dma);
pr_info("#####dst_buf: 0x%x, dma_test->dst_dma: 0x%x\n", dma_test->dst_buf, dma_test->dst_dma);
/* 4. 准备DMA需要的描述符， 告知DMA数据传输的源目的地址、数据量大小等
注意：这里使用的API是sg模式的，即scatter-gather模式，可以传输多个不连续的数据块
但实际上PL段的IP核是配置成了simple模式，即只能传输一个连续的数据块
所以这里把SG的数量设置成了1，也就是让DMA传输一个连续的数据块
为什么？
因为直接使用DAM传输会有问题，原因还不知道，这里可以通过SG模式来传输，有点曲线救国的意思了
*/
sg_init_table(&tx_sg, 1);
sg_init_table(&rx_sg, 1);
pr_info("sg_init_table pass\n");
sg_dma_address(&tx_sg) = dma_test->src_dma;
sg_dma_address(&rx_sg) = dma_test->dst_dma;
pr_info("sg_dma_address pass\n");
sg_dma_len(&tx_sg) = TEST_BUFFER_SIZE;
sg_dma_len(&rx_sg) = TEST_BUFFER_SIZE;
pr_info("sg_dma_len pass\n");
flags = DMA_CTRL_ACK | DMA_PREP_INTERRUPT;
rxd = dma_test->rx_chan->device->device_prep_slave_sg(dma_test->rx_chan, &rx_sg, 1, DMA_DEV_TO_MEM, flags, NULL);
pr_info("device_prep_slave_sg rx pass\n");
txd = dma_test->tx_chan->device->device_prep_slave_sg(dma_test->tx_chan, &tx_sg, 1, DMA_MEM_TO_DEV, flags, NULL);
pr_info("device_prep_slave_sg tx pass\n");
if (!rxd || !txd) {
pr_err("Failed to prepare DMA memcpy\n");
ret = -ENOMEM;
goto err_free_buffers;
}
init_completion(&dma_test->dma_rx_complete);
rxd->callback = dma_rx_callback;
rxd->callback_param = dma_test;
dma_test->rx_cookie = rxd->tx_submit(rxd);
init_completion(&dma_test->dma_tx_complete);
txd->callback = dma_tx_callback;
txd->callback_param = dma_test;
dma_test->tx_cookie = txd->tx_submit(txd);
if (dma_submit_error(dma_test->rx_cookie) ||
dma_submit_error(dma_test->tx_cookie)) {
pr_err("Failed to submit DMA transfer\n");
ret = -ENOMEM;
goto err_free_buffers;
}
/* 5. 启动DMA传输
这里只是通知了DMA有个传输任务来了，但是实际上并不一定里面就会被执行，只是加入了DMA的任务队列中
实际传输完成了，会调用dma_rx_callback和dma_tx_callback通知
当然也可以在这里轮询等待DMA传输完成，但是这样会占用CPU资源，不推荐
*/
dma_async_issue_pending(dma_test->rx_chan);
dma_async_issue_pending(dma_test->tx_chan);
dma_test->start = ktime_get();
pr_info("DMA transfer start!\n");
#if 0
tx_tmo = wait_for_completion_timeout(&dma_test->dma_tx_complete, tx_tmo);
status = dma_async_is_tx_complete(dma_test->tx_chan, dma_test->tx_cookie,
NULL, NULL);
if (tx_tmo == 0) {
pr_err("TX test timed out\n");
ret = -ENOMEM;
goto err_free_buffers;
} else if (status != DMA_COMPLETE) {
pr_err("TX test succ\n");
}
rx_tmo = wait_for_completion_timeout(&dma_test->dma_rx_complete, rx_tmo);
status = dma_async_is_tx_complete(dma_test->rx_chan, dma_test->rx_cookie,
NULL, NULL);
if (rx_tmo == 0) {
pr_err("RX test timed out\n");
ret = -ENOMEM;
goto err_free_buffers;
} else if (status != DMA_COMPLETE) {
pr_err("RX test succ\n");
}
for(i=0; i<TEST_BUFFER_SIZE; i++)
{
//pr_info("%02X ", dma_test->dst_buf[i]);
if(dma_test->dst_buf[i] != dma_test->src_buf[i])
{
pr_err("Data verification failed! dst_buf[%03d]:%d --- src_buf[%03d]:%d\n",
dma_test->dst_buf[i], i, dma_test->src_buf[i], i);
ret = -ENOMEM;
goto err_free_buffers;
}
}
pr_info("Data verification pass\n");
pr_info("DMA transfer completed successfully\n");
#endif
return 0;
err_free_buffers:
dma_free_coherent(&pdev->dev, TEST_BUFFER_SIZE, dma_test->src_buf, dma_test->src_dma);
dma_free_coherent(&pdev->dev, TEST_BUFFER_SIZE, dma_test->dst_buf, dma_test->dst_dma);
err_devfree:
devm_kfree(&pdev->dev, dma_test);
return ret;
}
static int axi_dma_test_remove(struct platform_device *pdev)
{
struct my_dma_test *dma_test = platform_get_drvdata(pdev);
dma_free_coherent(&pdev->dev, TEST_BUFFER_SIZE, dma_test->src_buf, dma_test->src_dma);
dma_free_coherent(&pdev->dev, TEST_BUFFER_SIZE, dma_test->dst_buf, dma_test->dst_dma);
if(dma_test->tx_chan)
dma_release_channel(dma_test->tx_chan);
if(dma_test->rx_chan)
dma_release_channel(dma_test->rx_chan);
devm_kfree(&pdev->dev, dma_test);
return 0;
}
static const struct of_device_id axi_dma_test_of_match[] = {
{ .compatible = "xlnx,axi-dma-test-1.00.a", },
{},
};
MODULE_DEVICE_TABLE(of, axi_dma_test_of_match);
static struct platform_driver axi_dma_test_driver = {
.driver = {
.name = "axi_dma_test",
.of_match_table = axi_dma_test_of_match,
},
.probe = axi_dma_test_probe,
.remove = axi_dma_test_remove,
};
module_platform_driver(axi_dma_test_driver);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("AXI DMA Test Driver");
Makefile
# SPDX-License-Identifier: GPL-2.0
KERN_DIR = /home/workspace/exDisk/linux-xlnx # 修改成你的内核源码目录
all:
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -C $(KERN_DIR) M=`pwd` modules
clean:
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -C $(KERN_DIR) M=`pwd` modules clean
rm -rf modules.order
rm .*.cmd *.mod.*
rm Module.symvers modules.order
my_dma-objs := my_axidma.o
obj-m += my_dma.o
注意
这里有个注意事项，在PL端配置的简单DMA模式，笔者在尝试使用简单DMA的操作流程时出错了，原因不明，后来参考axidmatest.c使用SG模式，并且把SG模式修改成了1块数据块，就可以正常传输了。
// 直接DMA的操作，在dmaengine_prep_dma_memcpy处出错, 弃用
static int axi_dma_test_probe(struct platform_device *pdev)
{
struct my_dma_test *dma_test;
struct dma_async_tx_descriptor *tx_desc;
uint8_t *aligned_src_buf, *aligned_dst_buf;
int ret, status, flags;
// 分配驱动结构体
dma_test = devm_kzalloc(&pdev->dev, sizeof(struct my_dma_test), GFP_KERNEL);
if (!dma_test)
return -ENOMEM;
dma_test->pdev = pdev;
platform_set_drvdata(pdev, dma_test);
// 初始化完成信号量
init_completion(&dma_test->dma_complete);
/* 1. 申请DMA通道 */
dma_test->tx_chan = dma_request_chan(&pdev->dev, "axidma0"); // TX
if (!dma_test->tx_chan) {
pr_err("Failed to request DMA TX channel\n");
ret = -ENODEV;
goto err_devfree;
}
dma_test->rx_chan = dma_request_chan(&pdev->dev, "axidma1"); // RX
if (!dma_test->rx_chan) {
pr_err("Failed to request DMA RX channel\n");
dma_release_channel(dma_test->tx_chan);
ret = -ENODEV;
goto err_devfree;
}
/* 2. 申请缓存并做DMA物理地址映射 */
// 这里要做字节对齐，所以需要多申请一部分空间
dma_test->src_buf = kmalloc(TEST_BUFFER_SIZE + TEST_DMA_ALIGNMENT - 1, GFP_KERNEL);
dma_test->dst_buf = kmalloc(TEST_BUFFER_SIZE + TEST_DMA_ALIGNMENT - 1, GFP_KERNEL);
aligned_src_buf = addr_alignment(dma_test->src_buf, TEST_DMA_ALIGNMENT);
aligned_dst_buf = addr_alignment(dma_test->dst_buf, TEST_DMA_ALIGNMENT);
pr_info("#####src_buf: 0x%x, aligned_src_buf: 0x%x\n", dma_test->src_buf, aligned_src_buf);
pr_info("#####dst_buf: 0x%x, aligned_src_buf: 0x%x\n", dma_test->dst_buf, aligned_dst_buf);
// 它的作用是将一个内存缓冲区映射到设备可访问的地址空间，
// 并返回一个可以被 DMA 引擎使用的物理地址（dma_addr_t）。
// 这个函数通常用于单个缓冲区的映射
// 虚拟内存src_buf/dst_buf通过dma_map_single映射到DMA可访问的物理内存dma_src/dma_dst
// src_buf/dst_buf需要按4字节对齐(xilinx DMA硬件要求)
dma_test->src_dma = dma_map_single(&pdev->dev, aligned_src_buf, TEST_BUFFER_SIZE, DMA_BIDIRECTIONAL);
dma_test->dst_dma = dma_map_single(&pdev->dev, aligned_dst_buf, TEST_BUFFER_SIZE, DMA_BIDIRECTIONAL);
if (dma_mapping_error(&pdev->dev, dma_test->src_dma) || dma_mapping_error(&pdev->dev, dma_test->dst_dma)) {
pr_err("Failed to map DMA memory\n");
ret = -ENOMEM;
goto err_free_buffers;
}
/* 3. 注册传输完成的中断/回调 */
/* 4. 设置DMA的传输信息，源目地地址、大小、长度等 */
pr_info("src_dma: 0x%x, dst_dma: 0x%x\n", dma_test->src_dma, dma_test->dst_dma);
if (IS_ERR_OR_NULL(dma_test->rx_chan)) {
pr_err("IS_ERR_OR_NULL Invalid DMA memcpy channel\n");
ret = -EINVAL;
}
flags = DMA_CTRL_ACK | DMA_PREP_INTERRUPT;
tx_desc = dmaengine_prep_dma_memcpy(dma_test->tx_chan, dma_test->dst_dma, dma_test->src_dma, TEST_BUFFER_SIZE, flags);
if(!tx_desc) {
pr_err("Failed to prepare DMA memcpy\n");
ret = -ENOMEM;
goto err_dma_umap;
}
tx_desc->callback = dma_test_callback;
tx_desc->callback_param = dma_test;
/* 5. 启动DMA传输 */
// 提交 DMA 传输
pr_info("Submit DMA transfer...\n");
dmaengine_submit(tx_desc);
pr_info("Submit DMA transfer 1111\n");
dma_async_issue_pending(dma_test->tx_chan);
pr_info("Submit DMA transfer 222\n");
// 等待 DMA 完成
wait_for_completion_timeout(&dma_test->dma_complete, msecs_to_jiffies(5000));
pr_info("Submit DMA transfer 333\n");
// 检查 DMA 状态
status = dma_async_is_tx_complete(dma_test->tx_chan, tx_desc->cookie, NULL, NULL);
if (status != DMA_COMPLETE) {
pr_err("DMA transfer failed\n");
ret = -EIO;
goto err_dma_umap;
}
pr_info("DMA transfer completed successfully\n");
return 0;
err_dma_umap:
dma_unmap_single(&pdev->dev, dma_test->src_dma, TEST_BUFFER_SIZE, DMA_MEM_TO_DEV);
dma_unmap_single(&pdev->dev, dma_test->dst_dma, TEST_BUFFER_SIZE, DMA_BIDIRECTIONAL);
err_free_buffers:
if(dma_test->src_buf)
kfree(dma_test->src_buf);
if(dma_test->dst_buf)
kfree(dma_test->dst_buf);
err_devfree:
devm_kfree(&pdev->dev, dma_test);
return ret;
}
编译输出后得到my_dma.ko
整体情况
- system.bit // FPGA输出的固件，包含PL端的硬件
- system.dtb // 设备树
- system.xsa // 中间产物
- zImage // 内核镜像，主要是使能了DMA相关的驱动
- mydma.ko // 使用DMA完成传输测试的驱动
5. 驱动验证
加载驱动模块即可
insmod my_dma.ko
整体情况
- system.bit // FPGA输出的固件，包含PL端的硬件
- system.dtb // 设备树
- system.xsa // 中间产物
- zImage // 内核镜像，主要是使能了DMA相关的驱动
- mydma.ko // 使用DMA完成传输测试的驱动
- 验证OK
回头看整体流程其实还是跟传统的SOC适配一样，只是硬件变动发生在SOC内部。至此AXI-DMA在Linux中使用起来，祝大家玩的愉快。
[!Note]
硬件 ----改变----> 设备树 —选择使用–> linux驱动
AXI-DMA --> pl.dtsi --> axidma Driver
老规矩资料放最后，感谢读完本篇的你！
代码资料
- https://github.com/mcli244/my_axidma.git
参考
-
《启明星ZYNQ之嵌入式Linux开发指南_V3.2.pdf》
-
https://blog.youkuaiyun.com/weixin_42963900/article/details/140327256?fromshare=blogdetail&sharetype=blogdetail&sharerId=140327256&sharerefer=PC&sharesource=mc_li&sharefrom=from_link
-
https://blog.youkuaiyun.com/weixin_42963900/article/details/142446679?fromshare=blogdetail&sharetype=blogdetail&sharerId=142446679&sharerefer=PC&sharesource=mc_li&sharefrom=from_link
扫一扫
1518
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
