OpenCV图像处理——copyTo与mask(掩码)操作

本文介绍使用OpenCV的Mat类copyTo()函数实现不规则感兴趣区域(ROI)的提取。通过结合语义分割得到的mask图像,可以精确地从原图像中提取出mask所覆盖的不规则形状区域。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

概述

Mat矩阵类的成员函数中copyTo()函数有两种原型,第一种是:image.copyTo(imageROI),作用是把image的内容复制粘贴到imageROI上;第二用法是:image.copyTo(imageROI,mask)。 作用是把mask和image重叠以后把mask中像素值为0的点对应的image中的同位置点变为0,而不为0的点保持不变。
第二种办法最常用的一个场景是不规则ROI提取。

不规则ROI提取

1.代码

#include <opencv2/opencv.hpp>
#include <opencv2/highgui/highgui.hpp>

using namespace std;
using namespace cv;

int main()
{
	//原图像
	Mat src = imread("src.jpg");
	//用语义分割得到的mask图像
	Mat mask = imread("mask.jpg");
	//效果图像
	Mat dst;

	src.copyTo(dst, mask);

	namedWindow("ROI", 0);
	imshow("ROI", dst);

	waitKey(0);
	return 0;
}

原图:
在这里插入图片描述

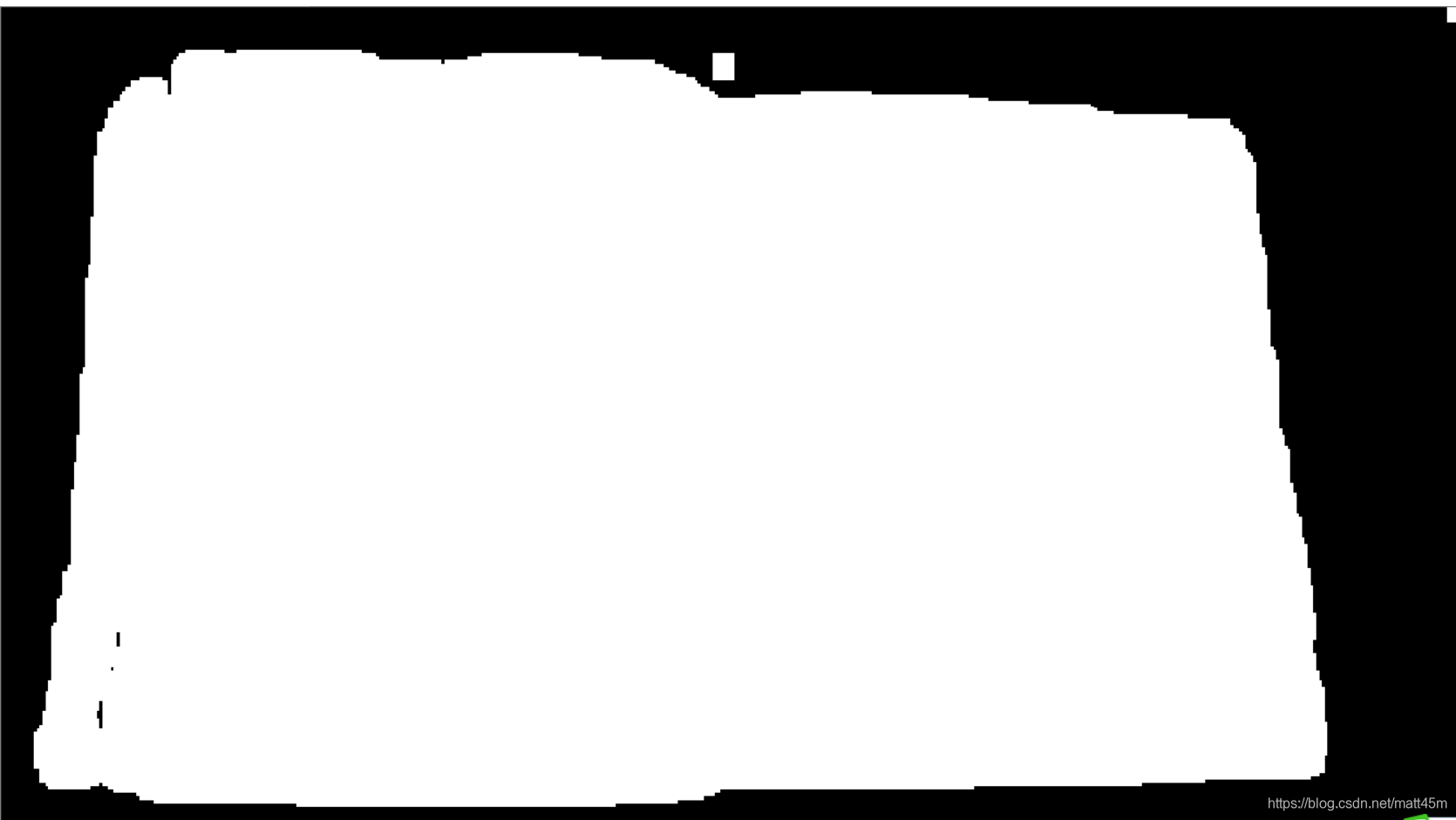

Mask图像:
在这里插入图片描述

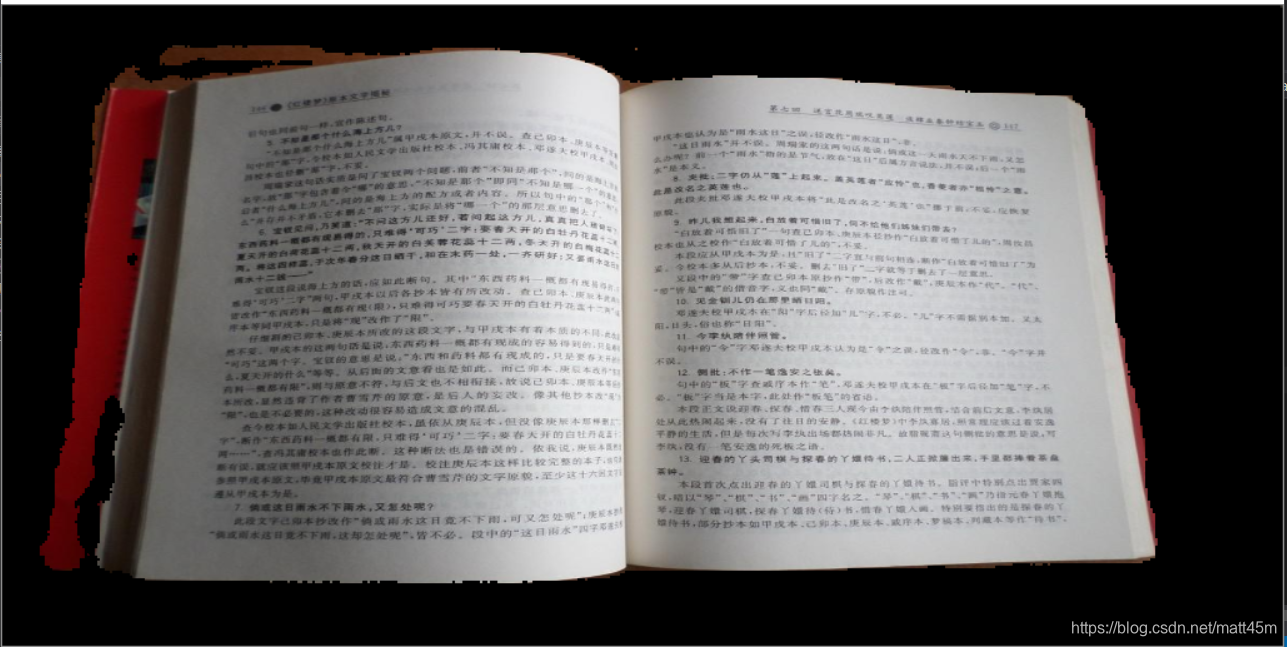

效果图:
在这里插入图片描述

<think>嗯,用户的问题是关于OpenCVmask掩码在Python里的使用和作用。首先,我需要回忆一下自己关于OpenCV的知识,特别是mask的应用场景。记得mask图像处理中通常用来选择或屏蔽某些区域,比如图像叠加、ROI提取等。然后,用户提到的几个引用中,有关于bitwise_and函数的使用,以及如何创建掩模图像。 接下来,我需要整理mask的基本概念。Mask是一个二值或灰度图像,用来控制哪些区域的像素需要进行处理。在OpenCV中,很多函数都有mask参数,比如cv2.bitwise_and、cv2.copyTo等。例如,用户引用中的例子,用mask来保留图像的指定部分,这时候mask中白色区域表示保留,黑色区域表示屏蔽。 然后,关于mask的作用,可能需要分点说明。比如区域选择、图像融合、预处理等。用户提供的引用里提到了图像预处理中用mask忽略背景,这可能是一个应用场景。此外,还有图像修复、边缘检测等用途,需要结合具体函数来说明。 接下来是具体使用方法。用户提到的例子中,创建了一个全黑的mask,然后在特定区域绘制白色,再通过bitwise_and应用mask。这里需要注意mask的尺寸要和原图一致,否则会出错。另外,数据类型是uint8,0表示不处理,非0值(通常是255)表示处理区域。可能需要详细说明这些步骤,并给出代码示例。 然后,常见问题可能包括mask的尺寸匹配,颜色通道的问题。比如,如果原图是彩色,mask应该是单通道的。如果用户用了三通道的mask,可能会导致错误。这时候需要提醒用户注意这一点。 关于相关问题的生成,可能需要考虑用户可能的后续疑问。比如如何创建复杂形状的maskmask在图像合成中的具体应用,或者如何结合Numpy生成动态mask。此外,性能优化也是一个可能的问题点,比如如何高效地处理大图像的mask操作。 最后,确保回答结构清晰,步骤明确,并引用用户提供的例子作为参考。同时,检查是否有遗漏的重要点,比如mask在不同函数中的不同行为,或者常见的错误解决方法。确保语言简洁,符合中文表达,并且按照用户的要求使用正确的LaTeX格式和引用标识。</think>### OpenCVmask掩码的作用及Python使用详解 #### 一、mask的核心作用 mask掩码OpenCV中用于**选择性控制图像处理范围**,本质是一个原始图像尺寸相同的二值/灰度矩阵。其作用原理为: 1. **区域筛选**:仅处理mask非零区域(通常为白色区域),屏蔽其他区域[^1][^2] 2. **逻辑运算**:通过$bitwise\_and/or/xor/not$等操作实现图像合成 3. **参数传递**:作为某些函数的可选参数(如$cv2.copyTo()$) 数学表达为: $$ result_{ij} = \begin{cases} operation(src_{ij}) & \text{if } mask_{ij} \neq 0 \\ 保留原值 & \text{otherwise} \end{cases} $$ #### 二、Python代码实现步骤 ```python import cv2 import numpy as np # 1. 读取图像 src = cv2.imread("input.jpg") # 2. 创建mask(必须原图同宽高,单通道) mask = np.zeros(src.shape[:2], dtype=np.uint8) # 全黑背景 # 3. 绘制目标区域(白色表示处理区域) cv2.rectangle(mask, (100,50), (300,400), 255, -1) # 绘制白色矩形 # 4. 应用mask(示例:图像合成) result = cv2.bitwise_and(src, src, mask=mask) # 仅保留mask区域的像素[^1] # 5. 显示结果 cv2.imshow("Masked Image", result) cv2.waitKey(0) ``` #### 三、典型应用场景 | 场景类型 | 实现方法 | 应用实例 | |---------|---------|---------| | 图像合成 | $bitwise\_and/or$ | 保留特定区域的人脸识别预处理[^2] | | ROI处理 | $cv2.copyTo()$ | 医疗影像中局部增强处理 | | 图像修复 | $inpaint()$ | 老照片划痕修复 | | 边缘检测 | $Canny(...,mask=...)$ | 仅检测特定区域的边缘 | #### 四、常见问题解决 1. **尺寸不匹配错误**:使用`src.shape[:2]`获取正确尺寸 2. **通道数错误**:彩色图像mask必须为单通道 3. **动态mask生成**:结合Numpy条件运算 ```python # 示例:根据颜色阈值生成动态mask hsv = cv2.cvtColor(src, cv2.COLOR_BGR2HSV) mask = cv2.inRange(hsv, (30,150,50), (85,255,255)) # 绿色区域mask ```
