🔥 内容介绍

一、引言：房间声学模拟的价值与FDTD方法的适配性

房间声学特性直接决定了语音清晰度、音乐表现力、噪声控制效果等核心体验，广泛应用于音乐厅、会议室、录音室、家庭影院等场景的设计中。传统房间声学设计依赖经验公式与缩尺模型实验，存在周期长、成本高、难以精准捕捉复杂声场细节（如多路径反射、局部声聚焦、材料吸收差异）等问题。随着数值模拟技术的发展，通过算法精准复现声音在房间内的传播、反射与吸收过程，已成为房间声学设计的核心手段。

时域有限差分法（Finite-Difference Time-Domain, FDTD）是一种基于麦克斯韦方程组离散化的数值方法，因其具有时域-空域全耦合、易于处理复杂边界条件、可直接捕捉瞬态声场特性等优势，被广泛适配于声学模拟领域。二维FDTD方法通过简化三维空间为二维平面（适用于狭长房间、对称房间等场景的近似模拟），在保证模拟精度的前提下显著降低计算成本，可高效复现声音在房间内的传播轨迹、反射叠加规律及材料吸收对声场的影响。本文将从基础原理、核心流程、边界处理到实战仿真，全面解析基于二维FDTD的房间声学模拟方法，重点聚焦声音传播、吸收与反射的精准模拟。

二、基础原理：房间声学核心机制与二维FDTD本质

（一）房间声学的核心物理机制

声音在房间内的传播过程本质是声波（弹性波）在介质（空气）中的振动传递，伴随反射、折射、衍射与吸收等物理现象，其核心特性由以下机制决定：

1.声波传播：声音以纵波形式在空气中传播，传播速度与空气温度相关（常温下约343m/s），传播过程中因扩散与吸收产生声能衰减；

2.声波反射：当声波入射到房间墙面、地面、天花板等界面时，若界面材料声阻抗与空气差异较大（如混凝土、玻璃），会发生强烈反射，反射声波与入射声波叠加形成驻波或混响；若界面材料声阻抗与空气接近（如吸声棉），反射较弱；

3.声波吸收：声波入射到材料表面时，部分声能会通过材料振动、孔隙摩擦等形式转化为热能被消耗，吸收能力用吸声系数α表示（α∈[0,1]，α=1表示全吸收，α=0表示全反射），吸声系数与声波频率、入射角度密切相关；

4.混响与声压分布：多次反射的声波与直达声叠加形成混响，混响时间（RT60，声能衰减60dB所需时间）是房间声学的核心指标；不同位置的声压级分布则直接反映声场均匀性。

（二）二维FDTD的核心原理与声学适配

FDTD方法的核心思想是将连续的时域与空域离散化，通过有限差分近似替代偏微分方程中的导数，实现对物理场的数值求解。在声学模拟中，需基于波动方程推导FDTD离散格式：

声波在均匀介质中的波动方程（二维标量形式，适用于远场或无旋声场）为：

∇²p - (1/c²)∂²p/∂t² = 0

其中，p为声压，c为声速，t为时间，∇²为二维拉普拉斯算子。

二维FDTD的离散化处理需满足以下关键要点：

1.空域离散：将房间平面划分为均匀网格，网格间距Δx、Δy需满足Courant-Friedrichs-Lewy（CFL）条件（Δx=Δy≤cΔt/√2，Δt为时间步长），通常取Δx=Δy=λₘᵢₙ/10~λₘᵢₙ/6（λₘᵢₙ为模拟最低频率对应的波长），确保精准捕捉声波细节；

2.时域离散：时间步长Δt需匹配网格间距，避免数值不稳定，通常取Δt=Δx/(c√2)；

3.差分格式：采用中心差分近似拉普拉斯算子与时间二阶导数，推导出声压的迭代公式：p(i,j,t+Δt) = 2p(i,j,t) - p(i,j,t-Δt) + (cΔt/Δx)²[ p(i+1,j,t) + p(i-1,j,t) + p(i,j+1,t) + p(i,j-1,t) - 4p(i,j,t) ]，通过该公式可实现声压场的逐时间步更新；

4.边界与声源处理：房间边界需根据材料吸声特性设置相应的边界条件，声源则通过在特定网格点施加声压激励实现。

二维FDTD相较于三维FDTD的优势在于计算效率更高，适用于对房间长度远大于宽度（如走廊）、或上下表面声学特性一致（如平顶+平地）的场景进行近似模拟，可有效平衡模拟精度与计算成本。

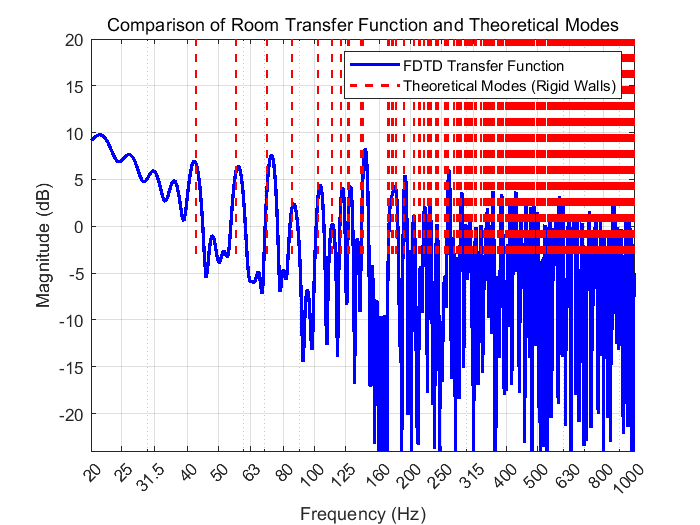

⛳️ 运行结果

📣 部分代码

🔗 参考文献

[1]林志斌,徐柏龄.基于球麦克风阵列的三维空间多声源定位[J].南京大学学报：自然科学版, 2006, 42(4):11.DOI:10.3321/j.issn:0469-5097.2006.04.008.

🎈 部分理论引用网络文献，若有侵权联系博主删除
