【太阳能电池系统与逆变器】太阳能电池的电压输出被储存在电池中，同时直流电压通过五级逆变器转换为交流电附Simulink仿真

作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、太阳能电池系统整体架构设计

太阳能电池系统需实现 “能量采集 - 存储 - 转换” 的完整链路，核心架构包含太阳能电池阵列、储能电池模块、五级逆变器及控制系统四部分，各模块功能与协同关系如下：

1. 太阳能电池阵列：作为能量输入端，通过光伏效应将太阳能转化为直流电能，其输出特性受光照强度（200-1000W/m²）、环境温度（-20-60℃）影响显著，典型输出电压范围为 24-100V（单串阵列），需通过 MPPT（最大功率点跟踪）控制实现能量最大化采集。

1. 储能电池模块：承担电能存储与供需平衡功能，通常采用锂电池组（如磷酸铁锂电池，电压 3.2V / 节，容量 50-200Ah），通过双向 DC-DC 转换器与太阳能电池阵列连接：

• 充电模式：当太阳能输出电压高于电池额定电压时，DC-DC 转换器升压（或降压）后为电池充电，充电电流限制在 0.1-0.5C（C 为电池容量），避免过充损坏；

• 放电模式：当光照不足或负载需求增大时，电池通过 DC-DC 转换器释放电能，维持直流母线电压稳定（如 380V 直流母线波动≤±5%）。

1. 五级逆变器：实现直流电压到交流电压的转换，相较于传统两电平、三电平逆变器，五级拓扑可降低输出电压谐波（总谐波失真 THD≤3%），减少开关损耗（降低 20%-30%），适配低压太阳能电池系统（如 48V 直流输入）与 220V/380V 交流负载需求。

1. 控制系统：采用 STM32H743 微处理器作为核心，集成 MPPT 控制、电池充放电管理、逆变器调制策略等功能，通过 CAN 总线实现各模块数据交互，控制周期≤1ms，确保系统实时响应。

二、太阳能电池与储能电池的能量交互设计

（一）太阳能电池输出特性与 MPPT 控制

1. 输出特性曲线：太阳能电池输出具有非线性特性，其 I-V 曲线随光照、温度变化：

• 光照增强（如从 400W/m² 增至 800W/m²）：短路电流 I_sc 近似线性增大（增幅约 80%），开路电压 V_oc 增幅较小（约 5%）；

• 温度升高（如从 25℃增至 45℃）：V_oc 降低（降幅约 8%），I_sc 略有增大（增幅约 2%），导致最大功率点 P_mpp 偏移。

1. MPPT 控制策略：采用扰动观察法（P&O）与增量电导法结合的混合策略，兼顾跟踪速度与稳态精度：

• 动态阶段（光照 / 温度突变时）：采用扰动观察法，步长设为 0.5V，跟踪速度≤100ms，快速捕捉最大功率点；

• 稳态阶段（环境稳定时）：切换为增量电导法，步长减小至 0.1V，稳态功率波动≤±1%，避免功率振荡。

1. DC-DC 转换器设计：采用 Boost 升压拓扑，输入电压 24-100V，输出电压稳定在 380V 直流母线，开关管选用 SiC MOSFET（型号 C2M0025120D），开关频率 20kHz，转换效率≥96%（负载率 50%-100%）。

（二）储能电池充放电管理

1. 充电控制逻辑：采用三段式充电策略，适配锂电池特性：

• 恒流充电阶段：当电池电压低于 3.5V / 节时，以 0.3C 恒流充电（如 100Ah 电池充电电流 30A），直至电压升至 3.5V / 节；

• 恒压充电阶段：保持充电电压 3.65V / 节，充电电流逐渐减小，当电流降至 0.05C 时，进入浮充阶段；

• 浮充阶段：充电电压降至 3.3V / 节，维持电池容量，避免过充导致的电池寿命衰减（循环寿命≥2000 次）。

1. 放电控制逻辑：设置放电保护阈值：

• 欠压保护：单节电压低于 2.5V 时，切断放电回路，防止过放（过放会导致电池容量永久损失，降幅可达 20%）；

• 过流保护：放电电流超过 1C 时，触发限流保护，电流限制在 1C 以内，避免电池发热（温度≤45℃）。

1. 能量分配策略：基于直流母线电压与负载需求动态分配能量：

• 优先级 1：当负载功率 P_load ≤ 太阳能输出功率 P_solar 时，优先由太阳能供电，多余电能（P_solar - P_load）为电池充电；

• 优先级 2：当 P_load > P_solar 时，太阳能与电池共同供电（P_solar + P_battery = P_load），维持负载稳定运行；

• 优先级 3：当太阳能无输出（如夜间），完全由电池供电，直至电池电量低于 20%（SOC≤20%），触发备用电源切换。

三、五级逆变器拓扑结构与工作原理

（一）拓扑结构设计

五级逆变器采用 H 桥级联拓扑，由 2 个全桥单元（H1、H2）与 2 个分压电容（C1、C2）组成，输入为 380V 直流母线，输出为 220V/50Hz 交流电，具体结构如下：

1. 直流侧：C1、C2 串联分压，每电容电压稳定在 190V（波动≤±2%），为 H1、H2 桥提供对称直流电压，避免单桥电压过高导致开关管损坏。

1. 开关管配置：每个 H 桥包含 4 个 IGBT（型号 SKM800GA12T4），开关频率 10kHz，支持最大电流 800A，耐压 1200V，满足中大功率（5-10kW）输出需求。

1. 输出滤波：采用 LCL 滤波拓扑（电感 L1=2mH，L2=0.5mH，电容 C=10μF），抑制开关频率谐波，使输出电流 THD≤3%，符合 GB/T 19939-2005 标准。

（二）工作模式与调制策略

1. 工作模式分析：五级逆变器通过控制 H1、H2 桥开关管通断，实现 5 个电平输出（-380V、-190V、0V、190V、380V），不同电平对应的开关状态如下：

• -380V：H1 桥下桥臂导通（S13、S14），H2 桥下桥臂导通（S23、S24）；

• -190V：H1 桥上下桥臂导通（S12、S13），H2 桥下桥臂导通（S23、S24）；

• 0V：H1 桥上下桥臂导通（S12、S13），H2 桥上下桥臂导通（S22、S23）；

• 190V：H1 桥上桥臂导通（S11、S12），H2 桥上下桥臂导通（S22、S23）；

• 380V：H1 桥上桥臂导通（S11、S12），H2 桥上桥臂导通（S21、S22）。

1. 调制策略：采用载波移相脉宽调制（CPS-PWM），将 2 个三角载波（相位差 180°）与正弦调制波比较，生成开关管驱动信号：

• 优势：相较于正弦脉宽调制（SPWM），输出电压电平数增加，谐波频率提高（为开关频率的 2 倍），滤波难度降低，开关损耗减少 25%；

• 实现细节：调制波幅值控制输出电压有效值（如 220V 对应调制波幅值 190√2 V），频率控制输出频率（50Hz），通过调整载波相位差，确保各开关管开关次数均衡，延长使用寿命。

（三）功率流向与效率分析

1. 功率流向路径：直流侧电能（太阳能 + 电池）→ H 桥级联逆变器→ LCL 滤波→ 交流负载（或并网），功率传输过程中：

• 开关损耗：主要来自 IGBT 开通与关断损耗，采用 SiC 器件后，开关损耗降低至传统 Si 器件的 1/3，效率提升 3%-5%；

• 滤波损耗：LCL 滤波电感铜损与铁损，通过选用高硅钢片材质，电感损耗≤1%（额定功率下）；

• 系统总效率：在额定负载（10kW）下，效率≥94%，轻载（2kW）下效率≥90%，优于传统三电平逆变器（轻载效率≤85%）。

1. 并网适配设计：若系统需并网运行，需增加并网控制模块：

• 相位同步：通过锁相环（PLL）使逆变器输出电压与电网电压相位差≤1°，频率差≤0.1Hz；

• 功率控制：采用 PQ 控制策略，控制有功功率（P）与无功功率（Q）输出，满足电网要求（如功率因数≥0.95）；

• 保护功能：具备过压、过流、孤岛效应保护，当电网故障时，0.1s 内切断并网回路，确保电网安全。

四、当前技术挑战与未来优化方向

（一）核心技术瓶颈

1. 电容电压均衡问题：长时间运行后，分压电容 C1、C2 因漏电流差异导致电压不均衡（差值＞10V），影响逆变器输出电平精度，甚至损坏开关管；

1. 低温环境适应性：当温度低于 - 10℃时，锂电池容量衰减（降幅≥20%），充电效率降低（≤80%），太阳能电池开路电压降低，MPPT 跟踪难度增大；

1. 高功率密度设计：现有五级逆变器体积较大（5kW 机型体积 0.5m×0.3m×0.2m），重量≥30kg，难以满足家庭、移动设备等小型化应用需求；

1. 谐波抑制优化：虽然 THD≤3%，但在特定负载（如整流负载）下，会产生低频谐波（3 次、5 次），导致电网电压波形畸变。

（二）技术改进路径

1. 电容电压均衡控制：

• 硬件改进：采用均衡电阻（10kΩ/10W）并联在 C1、C2 两端，抑制电压差异；或采用主动均衡电路（基于 Buck-Boost 拓扑），实时转移电容间电荷，使电压差≤2V；

• 软件改进：在调制策略中加入电压均衡算法，通过调整 H1、H2 桥开关时间，动态平衡电容充放电电流，确保电压均衡。

1. 低温环境优化：

• 电池加热：在电池箱内加装 PTC 加热器（功率 500W），当温度低于 - 5℃时，启动加热，使电池温度维持在 5-10℃，容量恢复至额定值的 90% 以上；

• 太阳能电池改进：采用抗低温玻璃与封装材料，减少低温对电池性能的影响，同时优化 MPPT 算法，适应低温下的 I-V 曲线变化。

1. 高功率密度设计：

• 器件集成：采用功率模块（如 SKiiP 模块）替代离散 IGBT，减少器件数量与布线，体积减小 30%；

• 散热优化：采用液冷散热（代替风冷），散热效率提升 50%，器件温度降低 20℃，可进一步减小散热器体积，使功率密度从 10kW/m³ 提升至 20kW/m³。

1. 谐波抑制改进：

• 拓扑优化：在逆变器输出端增加有源电力滤波器（APF），针对性抑制 3 次、5 次谐波，使 THD≤1.5%；

• 调制策略优化：采用模型预测控制（MPC）替代 CPS-PWM，通过预测未来时刻的输出状态，选择最优开关组合，同时抑制谐波与电容电压不均衡，提升系统动态性能。

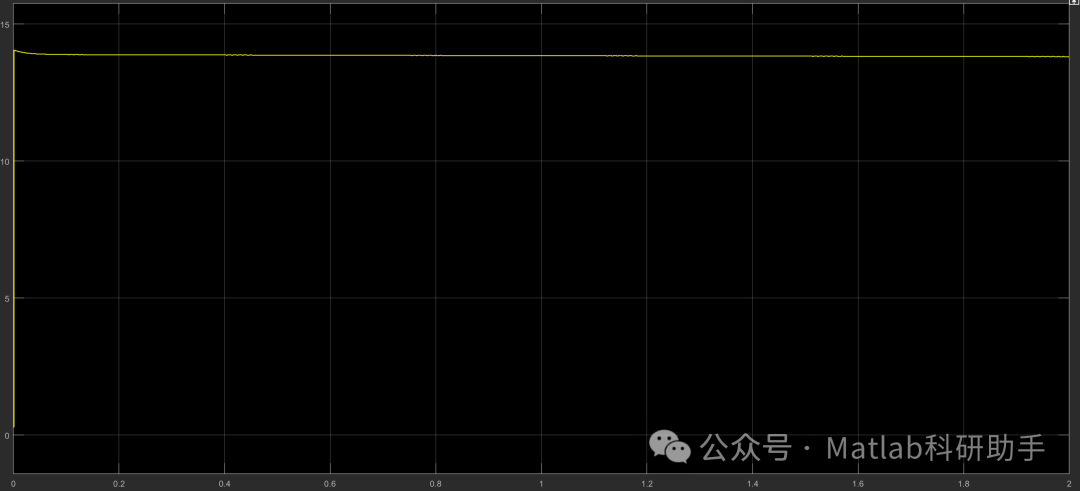

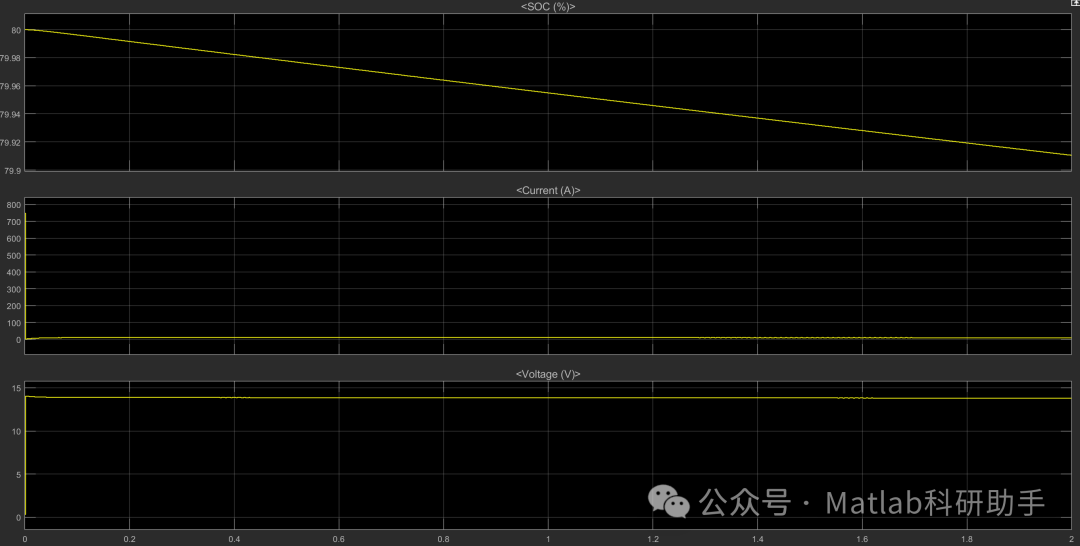

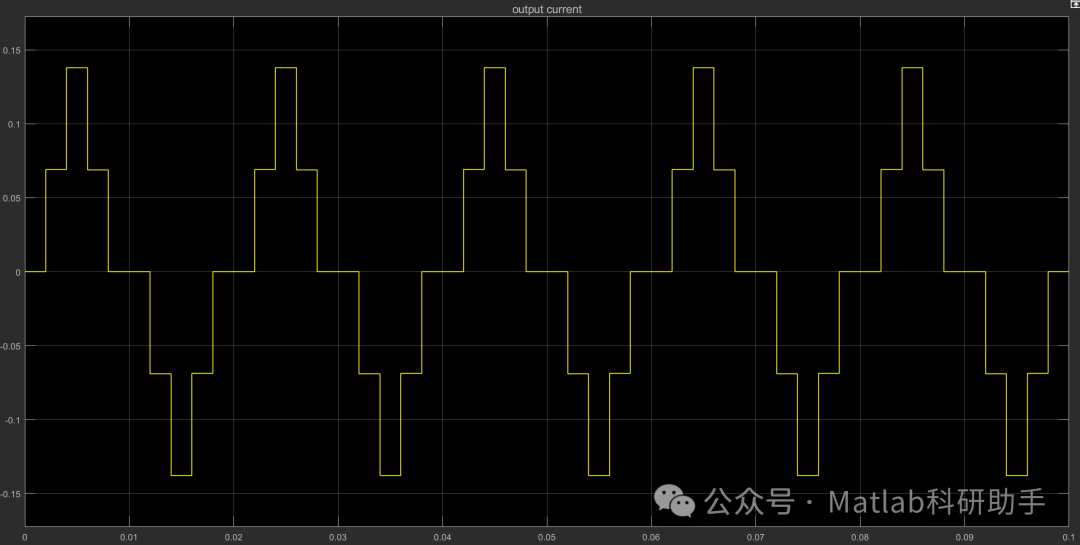

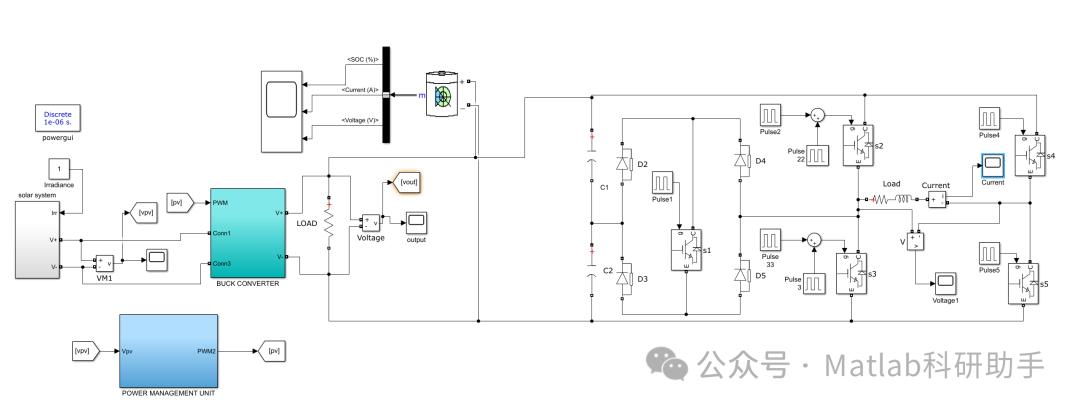

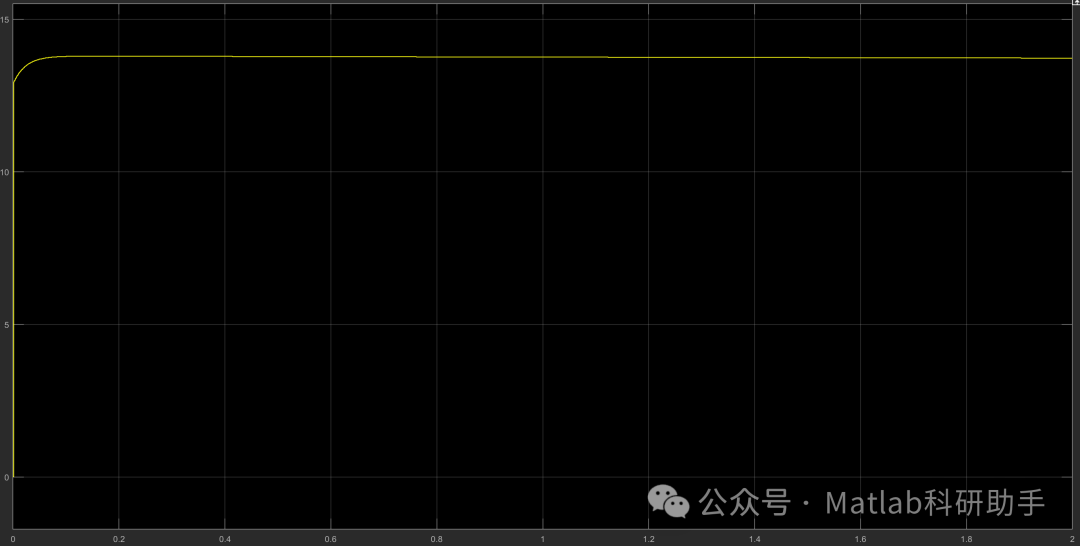

⛳️ 运行结果

🔗 参考文献

[1] 赵策,张建成,郭伟.一种光储直流微网经直流-异步电机并网控制方法[J].华北电力大学学报：自然科学版, 2019, 46(1):7.DOI:CNKI:SUN:HBDL.0.2019-01-004.

[2] 秦亚.锂电池储能系统在机场静变电源系统中的应用研究[D].上海电机学院[2025-11-22].DOI:CNKI:CDMD:2.1018.105623.

📣 部分代码
