【超声波信号处理】超声波信号处理的时延多普勒反卷积附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

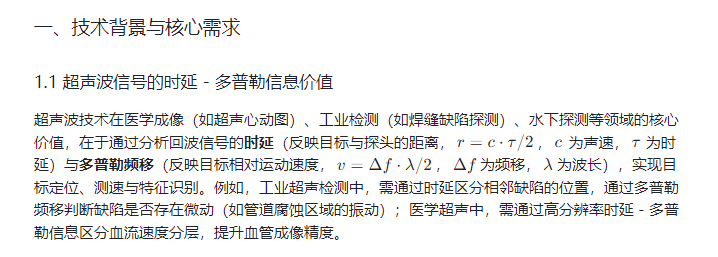

🔥 内容介绍

1.2 传统处理的技术瓶颈

传统超声波信号处理依赖 “发射信号 - 回波信号” 的直接相关性分析，存在两大核心局限：

1. 分辨率受限：时延与多普勒分辨率受发射信号自模糊函数主瓣宽度制约 —— 主瓣越宽，分辨率越低（如窄脉冲信号虽时延分辨率高，但多普勒分辨率低，反之亦然），难以同时实现 “高时延分辨率 + 高多普勒分辨率”；

1. 信号模糊干扰：回波信号中包含发射信号的模糊成分（如旁瓣干扰、多径反射叠加），导致目标时延 - 多普勒信息被掩盖，尤其在复杂环境（如多目标、强噪声）下，误判率显著升高；

1. 反卷积适配性差：通用反卷积算法（如维纳滤波、Richardson-Lucy 算法）未针对超声波信号的宽带、非平稳特性优化，易出现噪声放大或过度平滑，丢失关键细节信息。

时延 - 多普勒反卷积技术的核心需求，是通过 “消除发射信号模糊性 - 分离目标信息”，突破分辨率瓶颈，同时保证在噪声环境下的鲁棒性，为高精度超声波探测提供支撑。

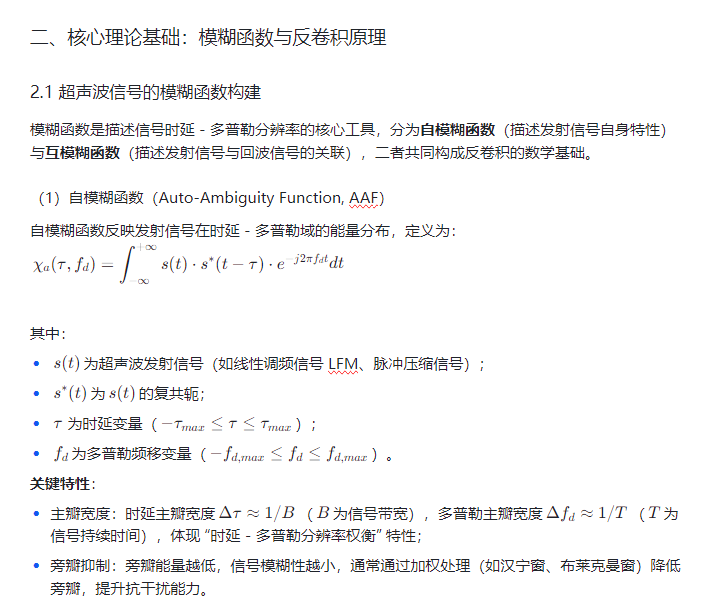

二、核心理论基础：模糊函数与反卷积原理

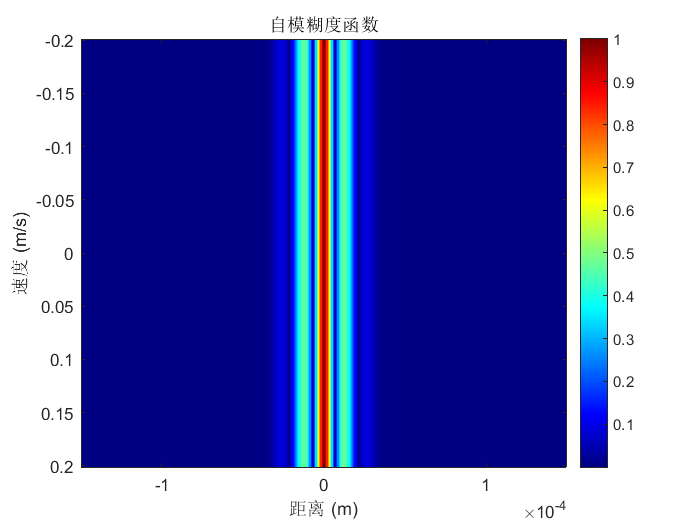

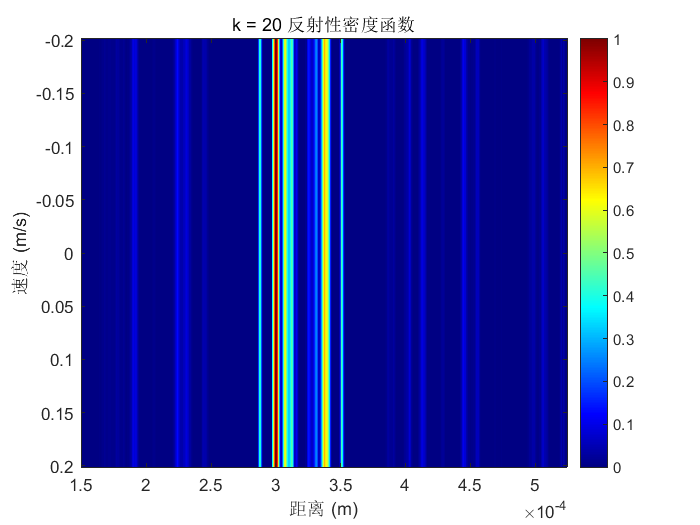

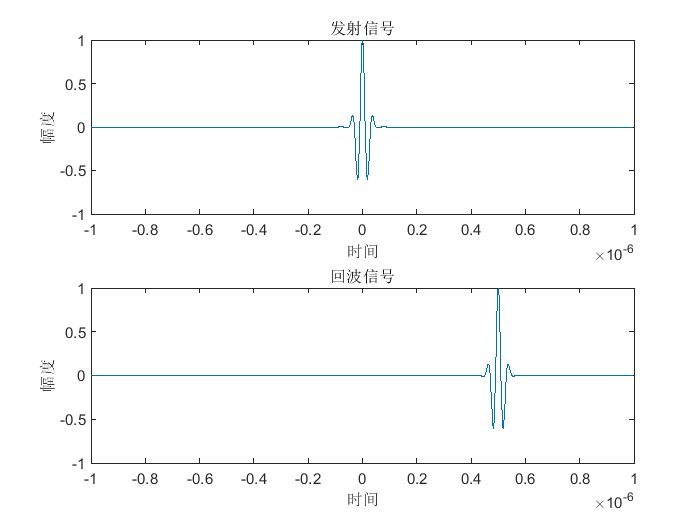

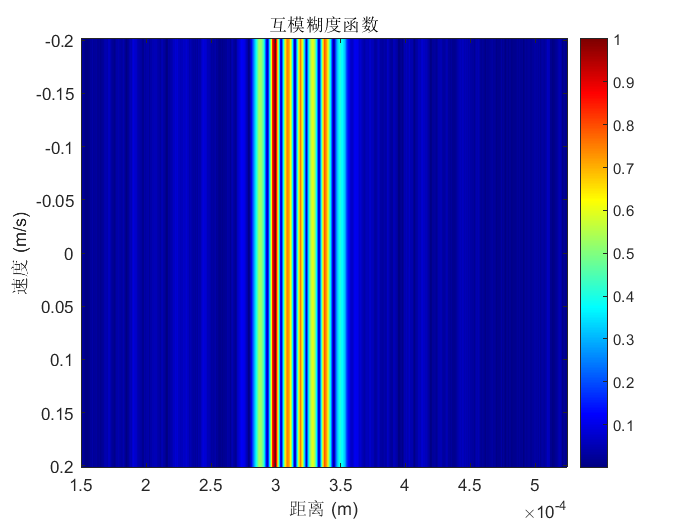

⛳️ 运行结果

📣 部分代码

 vector

I = 3;          % echo number

% tao1 = 0.25e-6; tao2 = 0.3e-6; tao3 = 0.35e-6;

fc = 25e6;      % center frequency

b1 = 2;

fs = 1e9;       % sampling frequency

T = 1e-6;

t = -T:1/fs:T-1/fs;

tt = 0:1/fs:T-1/fs;

k_it = [10 20 40 60];

% PRF = 5e5;

c = 1500;              % speed of sound

v = [0.1,0.06,0.08];   % movement speed

V_dop = 2*fc.*v./c;

% doppler1 = exp(1i*2*pi*V.*tt);

s1 = exp(-b*t.^2).*cos(2*pi*fc*t);

s1_dt = [zeros(1,round(tao*fs)),s1(1:(length(s1)-round(tao*fs)))];

r_s2 = zeros(I,round(max(de_t)*fs)+length(tt));

% x1 = complex(a*exp(-b*(t-tao).^2).*cos(2*pi*fc*(t-tao)),0).*dopp;

% N = length(t);

% f = fs*(0:N/2)/N;

% s1f = fft(real(s1),N);

% x1f = fft(real(x1),N);

% s1f = abs(s1f./N); s1F = s1f(1:N/2+1);
