【电磁】基于FDTD时域有限差分的变电站暂态电磁计算附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

变电站作为电力系统的重要组成部分，其运行稳定性直接关系到整个电力系统的安全可靠运行。在发生雷击、开关操作等突发事件时，变电站内部会产生复杂的暂态电磁现象，可能导致设备损坏甚至系统崩溃。准确预测和评估这些暂态电磁过程，对于变电站的设计、运行和维护至关重要。而时域有限差分法(Finite-Difference Time-Domain, FDTD)作为一种高效的计算电磁场的方法，为变电站暂态电磁计算提供了强有力的工具。本文将深入探讨基于FDTD方法的变电站暂态电磁计算，包括其基本原理、建模方法、数值精度以及应用前景等方面。

FDTD方法的核心思想是将麦克斯韦方程组在时间和空间上进行离散化，利用差分格式迭代求解电磁场在各个网格点上的值。相比于频域方法，FDTD方法具有以下优势：能够直接求解时域响应，方便处理非线性、时变介质以及复杂边界条件；能够方便地模拟宽带电磁波传播，适用于分析瞬态电磁现象；算法相对简单，易于编程实现。然而，FDTD方法也存在一些不足之处，例如计算量较大，特别是对于三维大规模问题，计算资源消耗显著；网格色散和数值色散会影响计算精度，需要选择合适的网格步长和时间步长。

在变电站暂态电磁计算中，精确建模是确保计算结果准确性的关键。这包括对变电站内各种设备的精确建模，例如变压器、断路器、避雷器等。变压器模型通常采用等效电路模型或基于有限元法的模型，考虑到其复杂的铁芯结构和绕组分布。断路器模型需要考虑其开断过程中的电弧效应，通常采用基于电弧模型的等效电路模型。避雷器的建模则需要考虑其非线性特性，通常采用基于Zener二极管的等效电路模型。此外，还需要对变电站的传输线、导线以及周围环境进行精确建模，考虑地面的反射和吸收等因素。

为了提高计算效率和精度，需要对FDTD方法进行改进和优化。例如，可以使用吸收边界条件来减少边界反射，提高计算精度；可以使用高阶差分格式来降低数值色散；可以使用并行计算技术来加快计算速度；可以使用自适应网格技术来提高计算效率，在电磁场变化剧烈区域采用更密的网格，而在变化平缓区域采用更疏的网格。

基于FDTD方法的变电站暂态电磁计算具有广泛的应用前景。它可以用于分析雷电冲击对变电站设备的影响，预测过电压和过电流的分布，评估变电站的抗雷性能；它可以用于分析开关操作引起的暂态电磁现象，优化开关操作策略，提高变电站的运行稳定性；它还可以用于分析电力设备的电磁兼容性，减少电磁干扰，确保变电站的安全可靠运行。

然而，基于FDTD方法的变电站暂态电磁计算也面临一些挑战。例如，需要建立更加精确和复杂的设备模型，提高模型的精度和可靠性；需要开发更加高效的计算算法和并行计算技术，减少计算时间和资源消耗；需要结合实验验证，提高计算结果的可信度。

总而言之，基于FDTD时域有限差分的变电站暂态电磁计算是一种高效且准确的数值计算方法。通过不断改进和完善FDTD方法，并结合其他先进的建模技术和计算技术，可以更准确地预测和评估变电站暂态电磁现象，为提高变电站的安全性和可靠性提供重要的技术支持。未来的研究方向包括开发更高效的算法、更精确的模型以及更智能的计算策略，以应对更加复杂的电磁环境和更苛刻的计算需求。 这将进一步推动变电站设计、运行和维护技术的发展，保障电力系统的安全稳定运行。

📣 部分代码

s(1, length(k));

    Ez = zeros(1, length(k));

    Hf = zeros(1, length(k));

    ITR_mj = zeros(1,length(k));

%     del_Er_j = zeros(n, length(k));

%     del_Ez_j = zeros(n, length(k));

    hWaitbar = waitbar(0,'请等待...','Name','计算中...');

    for j=1:2*n

        waitbar(j/(2*n),hWaitbar,['计算已完成' num2str(round(j/2/n*100)) '%']);





        zs = (j-n)*delta_zs+delta_zs/2;

        R = sqrt(r^2+(zf-zs)^2);

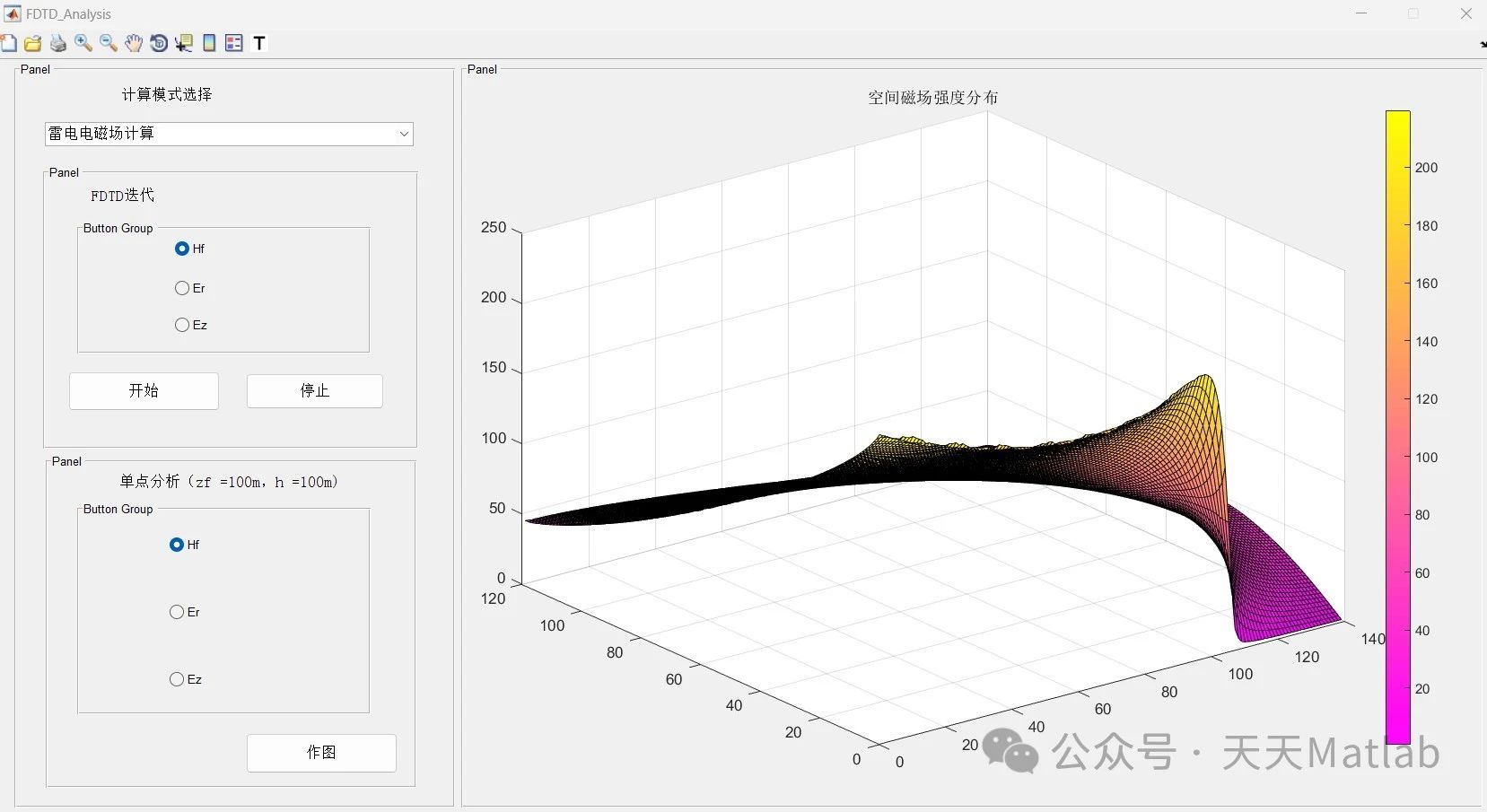

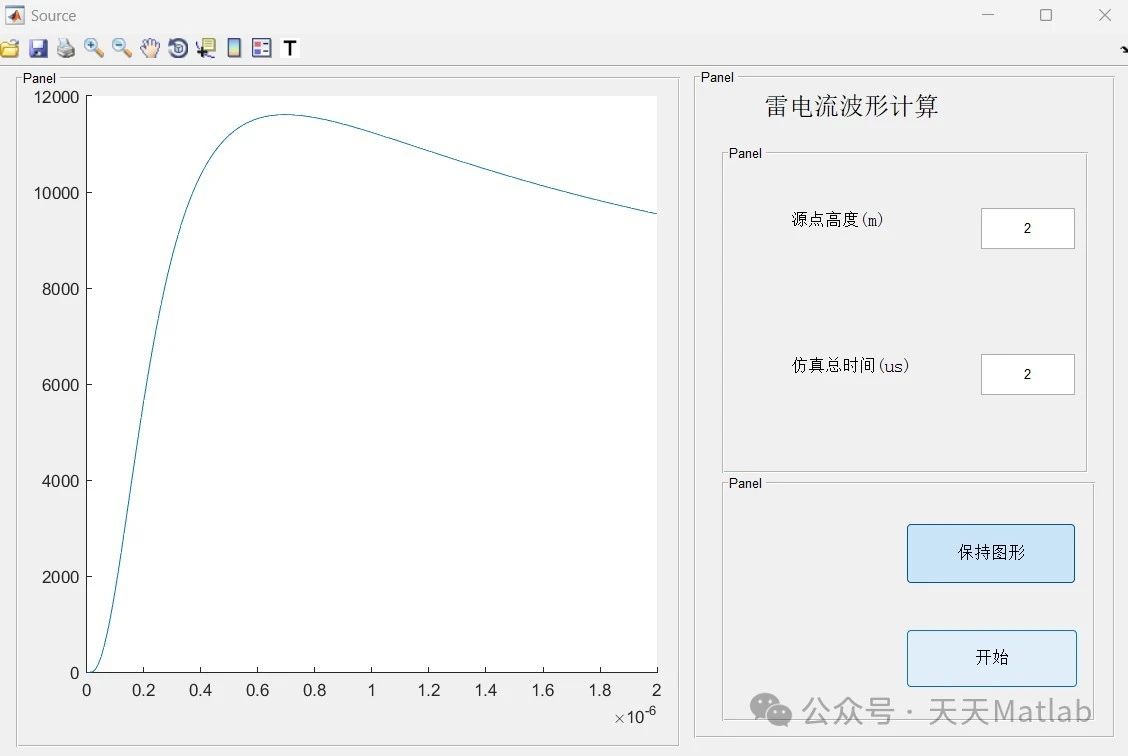

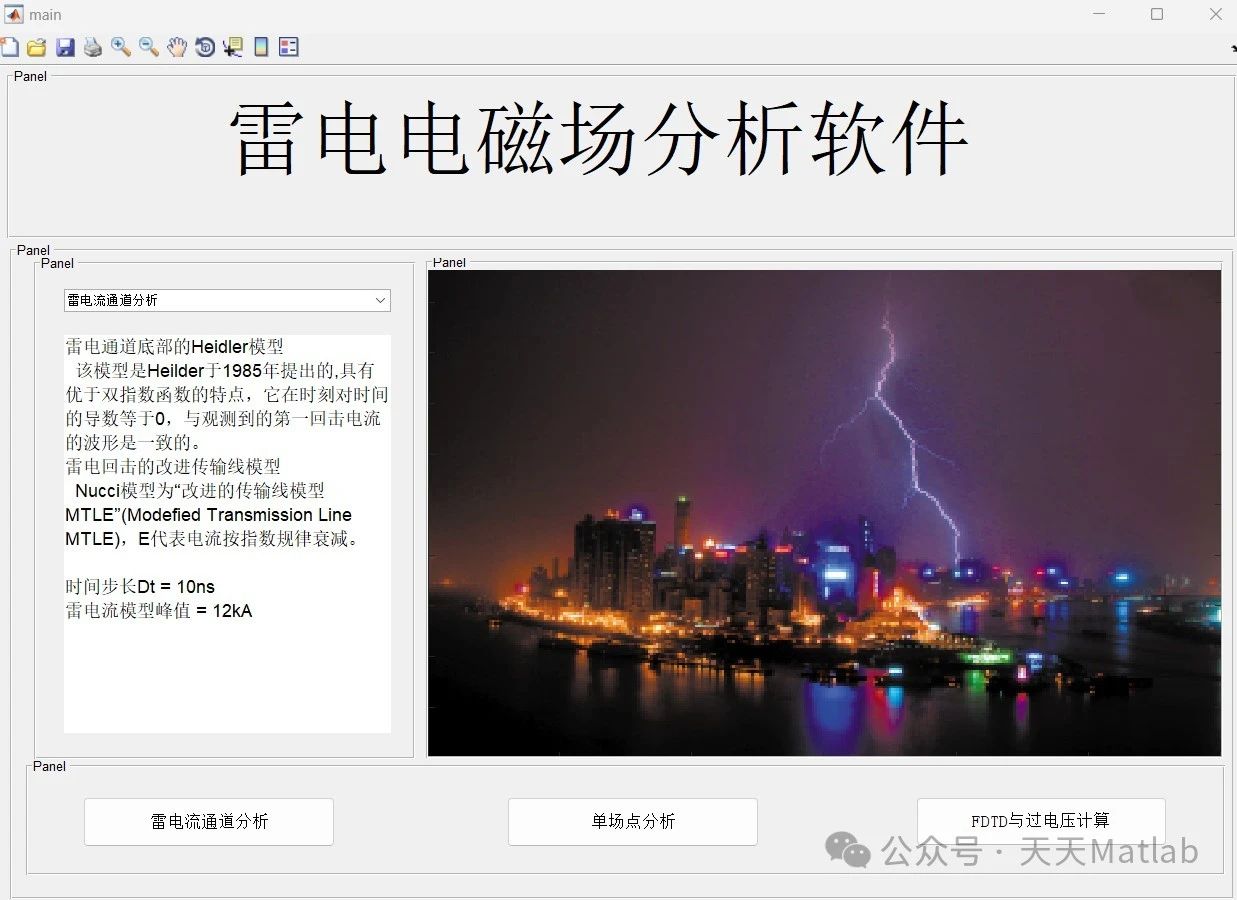

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除

👇 关注我领取海量matlab电子书和数学建模资料

🎁  私信完整代码和数据获取及论文数模仿真定制
