【雷达通信】基于matlab模拟抛物面反射器的孔径效率

 ✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击主页 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

抛物面反射器以其精确的几何特性和良好的能量汇聚能力，广泛应用于雷达、射电望远镜、太阳能聚光器等领域。然而，实际应用中，由于制造误差、材料缺陷以及环境因素的影响，抛物面反射器的性能往往低于理论值。孔径效率作为衡量反射器性能的重要指标，反映了入射能量被有效收集和聚焦的比例，其精确计算和分析至关重要。本文将深入探讨模拟抛物面反射器孔径效率的方法，分析影响其效率的因素，并展望未来的研究方向。

抛物面反射器的理想情况是所有入射平行光线都精确聚焦于焦点。然而，实际情况中，由于反射面存在偏差，光线无法精确聚焦，导致能量损失，降低了孔径效率。 孔径效率的计算方法通常基于几何光学理论，考虑反射面形貌误差、遮挡效应以及衍射效应等因素。

一、基于几何光学的孔径效率模拟

几何光学法是模拟抛物面反射器孔径效率的常用方法，其核心思想是追踪大量入射光线在反射面上的反射过程，并统计最终汇聚在焦点区域的光线数量。 该方法的优点在于计算相对简单，能够快速评估反射器的整体性能。然而，几何光学法忽略了衍射效应，在孔径尺寸与波长相比拟时，其精度会受到限制。

具体的模拟步骤如下：

1. 反射面建模: 根据反射器的设计参数，建立抛物面反射面的三维模型，并考虑制造误差等因素对反射面形貌的影响。常用的建模方法包括NURBS曲面建模、有限元分析等。制造误差通常以随机误差或系统误差的形式引入模型中，例如，可以通过添加随机高斯噪声来模拟表面粗糙度。

2. 光线追踪: 生成大量的平行入射光线，均匀分布在反射器的孔径面上。 利用反射定律，计算每条光线在反射面上的反射点坐标和反射方向。

3. 焦点区域定义: 根据反射器的焦距和孔径尺寸，定义一个焦点区域。通常采用一个圆形区域或椭圆形区域来模拟焦点。

4. 能量统计: 统计落入焦点区域的光线数量，并计算其占总入射光线数量的比例。该比例即为几何光学的孔径效率。

5. 误差分析: 通过改变制造误差的参数，例如表面粗糙度、形变程度等，分析不同误差对孔径效率的影响。

二、考虑衍射效应的孔径效率模拟

当抛物面反射器的孔径尺寸与波长相比拟时，衍射效应不可忽略。 此时，几何光学法不再适用，需要采用电磁场理论进行模拟。 常用的方法包括物理光学法（Physical Optics, PO）和高频近似法（例如，一致性衍射理论，Uniform Theory of Diffraction, UTD）。

物理光学法将反射面上的每个单元视为一个二次波源，并计算这些二次波源的叠加，从而得到焦点处的场分布。该方法的计算量较大，但精度较高。高频近似法利用渐近分析的方法，简化计算过程，提高计算效率，但精度略低于物理光学法。

三、影响孔径效率的因素

除了上述提到的制造误差和衍射效应，其他因素也会影响抛物面反射器的孔径效率，例如：

• 遮挡效应: 副反射镜、馈源和支撑结构等会遮挡部分入射光线，降低孔径效率。

• 吸收和散射: 反射面材料的吸收和散射也会导致能量损失。

• 环境因素: 温度变化、风力等环境因素会影响反射面的形貌，进而影响孔径效率。

四、结论与展望

模拟抛物面反射器的孔径效率是一个复杂的问题，需要根据具体的应用场景选择合适的模拟方法。几何光学法适用于快速评估，而电磁场理论更适用于高精度模拟。 未来的研究方向可以集中在以下几个方面：

• 多物理场耦合模拟: 将热力学、结构力学等因素与电磁场模拟结合，更准确地模拟实际工作环境下的孔径效率。

• 高效算法的开发: 开发更快速、更高效的电磁场模拟算法，提高计算效率。

• 智能优化设计: 利用人工智能等技术，优化反射器的设计参数，提高其孔径效率。

通过深入研究和不断改进模拟方法，可以更准确地预测和评估抛物面反射器的性能，为其设计和应用提供重要的理论指导。 这将有助于推动相关领域的科技进步，例如提高射电望远镜的灵敏度，提升太阳能聚光器的能量转换效率等。

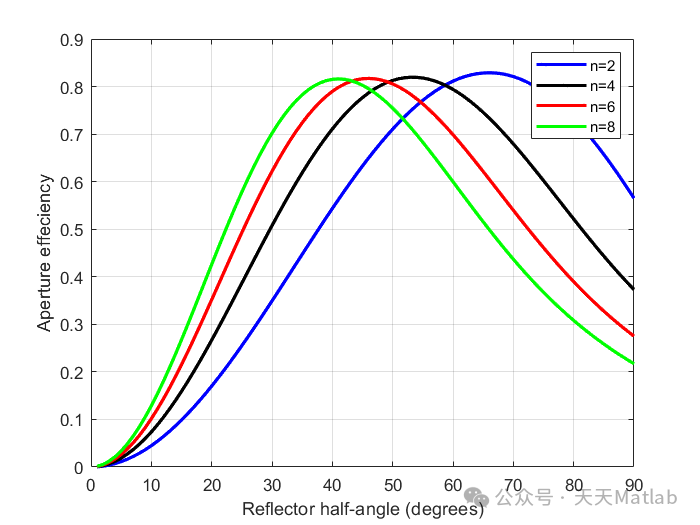

⛳️ 运行结果
