【物理应用】基于3DFDTD码的微带线形驱动矩形天线分析matlab代码

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 微带天线以其结构紧凑、易于集成等优点广泛应用于现代无线通信系统。本文研究了一种基于三维有限差分时域法 (3DFDTD) 的微带线形驱动矩形天线分析方法，并利用MATLAB编写相应的代码进行仿真分析。通过对天线几何参数的调整，以及对仿真结果的分析，探讨了不同参数对天线性能的影响，例如谐振频率、增益、方向图等。最终，本文提供了一套完整的基于3DFDTD的微带线形驱动矩形天线仿真分析流程，为天线设计提供了有效的数值计算工具。

关键词: 3DFDTD；微带天线；矩形天线；MATLAB；电磁仿真；天线设计

1. 引言

微带天线凭借其低剖面、轻量化、易于集成以及与微波集成电路的良好兼容性，在现代无线通信、雷达、卫星导航等领域得到广泛应用。然而，由于其复杂的电磁特性，精确预测微带天线的性能并非易事。传统的分析方法，例如传输线模型和矩量法，在处理复杂结构时往往精度不足或计算量巨大。相比之下，有限差分时域法(FDTD) 作为一种全波电磁仿真方法，具有精度高、适用范围广等优点，已成为分析微带天线性能的重要工具。本文将重点关注基于三维有限差分时域法(3DFDTD) 的微带线形驱动矩形天线分析，并利用MATLAB编程实现仿真与结果分析。

2. 3DFDTD方法及MATLAB实现

3DFDTD方法基于麦克斯韦方程组的差分形式，通过在空间和时间上对电磁场进行离散化，迭代求解电磁场的时域变化。其核心在于将计算区域划分成均匀的网格，并利用中心差分逼近麦克斯韦方程组的偏导数。在MATLAB中，我们可以利用循环语句实现3DFDTD算法的编程。

具体步骤如下：

(1) 几何建模: 根据天线尺寸及馈电结构，建立三维计算区域，并定义介质参数（介电常数、磁导率等）。这一步通常需要预先设计好天线的几何结构，并将其离散化为网格点。可以使用MATLAB内置函数或第三方工具箱辅助建模。

(2) 边界条件设置: 根据实际情况，设置计算区域的边界条件，例如完美导体边界 (PEC) 和吸收边界 (PML)。 PML边界条件能够有效吸收边界处的反射波，提高仿真精度。

(3) 激励源设置: 在馈电点设置激励源，例如高斯脉冲或正弦波。激励源的类型和参数将直接影响仿真结果。

(4) 迭代计算: 根据3DFDTD算法，迭代计算电磁场在每个网格点上的值。 计算过程的核心在于利用差分方程更新电场和磁场的数值。 这部分计算量较大，需要优化算法以提高计算效率。

(5) 结果后处理: 对仿真结果进行后处理，提取天线的S参数、增益、方向图等关键参数。 MATLAB提供了丰富的绘图和数据分析工具，方便对仿真结果进行可视化和分析。 例如，我们可以绘制天线的远场方向图，分析其辐射特性。

3. 微带线形驱动矩形天线模型

本文所分析的微带线形驱动矩形天线模型如图1所示。 该天线由介质基板、金属辐射贴片和微带线馈电结构组成。 天线的关键参数包括：贴片长度L、贴片宽度W、基板厚度h、基板介电常数εr以及馈电线宽度Wf。 这些参数都会影响天线的谐振频率、带宽和辐射特性。

4. 仿真结果与分析

通过改变上述关键参数，利用MATLAB编写的3DFDTD代码进行多次仿真，并分析仿真结果。 例如，我们可以绘制不同参数下的谐振频率曲线，分析参数对谐振频率的影响。 我们还可以绘制天线的增益和方向图，分析天线的辐射特性。

5. 结论

本文基于3DFDTD方法，利用MATLAB编程实现了一个微带线形驱动矩形天线的仿真分析。 通过改变天线几何参数，进行了多组仿真实验，并对结果进行了分析。 研究结果表明，3DFDTD方法能够有效地模拟微带天线的电磁特性，为微带天线的设计和优化提供了有效的数值计算工具。 未来的工作可以进一步研究更复杂的微带天线结构，以及改进3DFDTD算法的效率和精度。 此外，可以考虑将该方法与其他优化算法结合，实现天线设计的自动化。

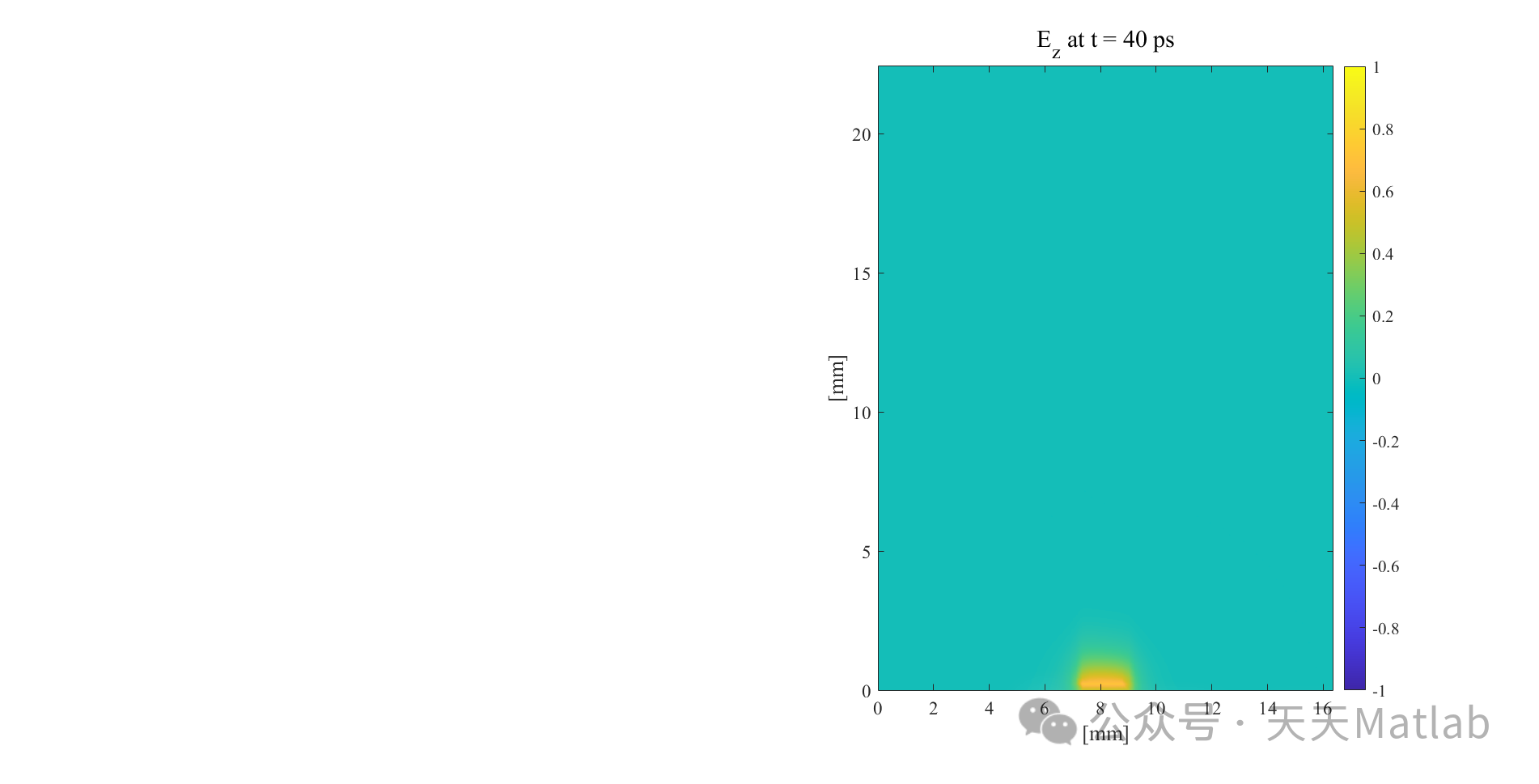

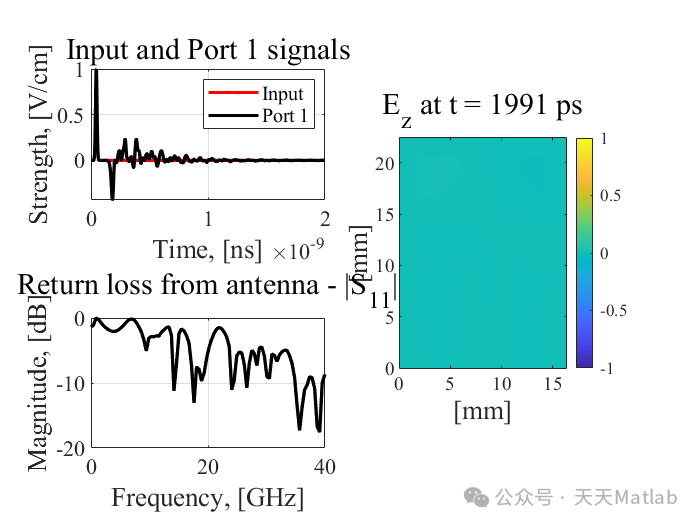

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
