1 引言

1.1 研究背景与意义

到达角（Angle of Arrival, AoA）估计是阵列信号处理领域的核心研究方向之一，通过分析传感器阵列接收信号的空间分布特征，确定入射信号的来波方向，在雷达探测、无线通信、声呐定位、智能交通等多个领域具有不可替代的应用价值。随着现代通信技术向高速率、高精度、多目标方向发展，对AoA估计的精度、实时性及抗干扰能力提出了更高要求。例如，在5G毫米波通信系统中，精准的AoA估计是实现大规模天线阵列波束赋形、提升通信链路质量的关键；在雷达探测场景中，多目标的AoA精准定位直接决定了目标跟踪与识别的可靠性。

当前AoA估计方法可分为传统估计方法与现代谱估计方法两大类。传统方法如波束成形法，结构简单、计算量小，但分辨率较低，难以区分相邻近的多目标信号；现代谱估计方法基于信号的统计特性，突破了瑞利分辨率极限，显著提升了估计精度与分辨率，成为AoA估计的主流研究方向。其中，多重信号分类（MUSIC）算法与旋转不变技术估计信号参数（ESPRIT）算法是两种典型的现代谱估计方法，具有分辨率高、适应性强等优势，被广泛应用于实际工程场景。然而，MUSIC算法存在谱峰搜索计算量大、低信噪比下性能衰减明显的问题，ESPRIT算法虽无需谱峰搜索、计算效率更高，但在相干信号入射场景下估计精度易受影响。

克拉美-罗下界（Cramér-Rao Lower Bound, CRLB）作为参数估计领域的性能基准，能够为任何无偏估计器提供方差的理论下限，是评估AoA估计算法性能优劣的重要依据。通过推导AoA估计的CRLB，可明确不同场景（如信噪比、信号数、阵列构型、快拍数等）下估计精度的理论极限，为MUSIC、ESPRIT等算法的性能分析提供量化标准，同时也能为阵列结构优化、算法改进提供理论指导。因此，深入研究MUSIC与ESPRIT算法的AoA估计原理，推导CRLB并基于此开展性能分析，对于提升AoA估计技术的工程应用水平具有重要的理论意义与实用价值。

1.2 国内外研究现状

在AoA估计算法研究领域，国内外学者已开展了大量成果丰富的研究工作。国外研究方面，Schmidt于1979年提出了MUSIC算法，通过利用信号子空间与噪声子空间的正交性构建空间谱函数，实现了高精度的AoA估计，奠定了现代谱估计的基础；随后，Roy等人于1986年提出了ESPRIT算法，利用阵列的平移不变性，通过特征值分解直接求解AoA，避免了MUSIC算法的谱峰搜索过程，大幅提升了计算效率。针对相干信号场景下传统算法性能退化的问题，学者们提出了空间平滑、 Forward-Backward 平滑等改进策略，有效提升了算法对相干信号的适应性。

国内研究方面，清华大学团队针对MUSIC算法计算量大的问题，提出了基于压缩感知的改进MUSIC算法，通过稀疏表示降低了谱峰搜索的计算复杂度，在保证估计精度的同时提升了实时性；哈尔滨工业大学学者针对ESPRIT算法在非均匀阵列下的局限性，提出了基于虚拟阵列扩展的ESPRIT改进算法，拓展了算法的适用场景。在CRLB相关研究中，学者们已完成了均匀线阵、均匀圆阵等典型阵列构型下AoA估计的CRLB推导，并基于CRLB分析了信噪比、快拍数、阵列孔径等因素对估计性能的影响，但针对非理想场景（如存在阵列误差、相干信号、非平稳噪声）下的CRLB推导及与算法实际性能的量化对比研究仍有待进一步深入。

现有研究虽已验证了MUSIC与ESPRIT算法在AoA估计中的有效性，但在复杂场景下的性能优化及基于CRLB的定量评估仍存在提升空间。本文将系统研究MUSIC与ESPRIT算法的AoA估计原理，推导均匀线阵下AoA估计的CRLB，通过仿真实验对比分析两种算法的性能，并结合CRLB明确算法的性能极限及影响因素，为算法的工程应用与改进提供理论支撑。

1.3 研究内容与技术路线

本文的核心研究内容包括：（1）梳理阵列信号处理的基础理论，明确AoA估计的数学模型；（2）深入分析MUSIC算法与ESPRIT算法的核心原理、实现流程及关键技术；（3）推导均匀线阵下多信号入射场景的AoA估计CRLB，明确估计精度的理论极限；（4）设计仿真实验，对比分析MUSIC与ESPRIT算法在不同信噪比、快拍数、信号数场景下的估计性能，并结合CRLB验证算法的最优性。

技术路线如下：首先，构建阵列信号接收模型，明确信号、阵列及噪声的数学表征；其次，分别推导MUSIC与ESPRIT算法的AoA估计公式，梳理算法的实现步骤；再次，基于最大似然估计理论，推导AoA估计的CRLB表达式；最后，搭建仿真实验平台，设置不同实验场景，对比分析两种算法的估计精度、分辨率及计算复杂度，并结合CRLB开展性能评估，得出研究结论。

2 相关理论基础

2.1 阵列信号接收模型

本文采用均匀线阵（Uniform Linear Array, ULA）作为研究对象，阵列由M个各向同性的传感器组成，相邻传感器间距为d，且满足d ≤ λ/2（λ为入射信号波长），以避免栅瓣效应。假设存在K个远场窄带平稳信号入射到阵列，入射信号的到达角分别为θ₁, θ₂, ..., θ_K（定义为信号入射方向与阵列法线方向的夹角），快拍数为N。

根据窄带信号假设，阵列接收的信号可表示为：

X(t) = A(θ)S(t) + N(t), t = 1, 2, ..., N

其中，X(t) ∈ C^(M×N)为阵列接收信号矩阵，每一列对应一个快拍的接收数据；A(θ) ∈ C^(M×K)为阵列流形矩阵，其第k列对应第k个入射信号的导向向量a(θ_k)，对于均匀线阵，导向向量表达式为a(θ_k) = [1, e^(-j2πd sinθ_k/λ), e^(-j2πd×2 sinθ_k/λ), ..., e^(-j2πd(M-1) sinθ_k/λ)]^T；S(t) ∈ C^(K×N)为入射信号矩阵，每一行对应一个信号的时间序列；N(t) ∈ C^(M×N)为噪声矩阵，假设为高斯白噪声，且满足E[N(t)N^H(t)] = σ²I_M（I_M为M阶单位矩阵，上标H表示共轭转置，E[·]表示数学期望，σ²为噪声功率）。

阵列接收信号的协方差矩阵为：

R_X = E[X(t)X^H(t)] = A(θ)R_S A^H(θ) + σ²I_M

其中，R_S = E[S(t)S^H(t)] ∈ C^(K×K)为入射信号的协方差矩阵，若信号互不相关，则R_S为对角矩阵。阵列协方差矩阵R_X包含了入射信号的方向信息，是MUSIC、ESPRIT等AoA估计算法的核心处理对象。

2.2 最大似然估计基础

最大似然估计（Maximum Likelihood Estimation, MLE）是一种基于信号概率分布的参数估计方法，其核心思想是将使得观测数据出现概率最大的参数值作为估计值。对于AoA估计问题，假设入射信号为高斯平稳信号，观测数据X(t)服从复高斯分布，则其似然函数为：

L(X; θ, R_S, σ²) = (π)^(-MN) det(R_X)^(-N) exp(-tr(R_X^(-1)X X^H))

其中，det(·)表示矩阵行列式，tr(·)表示矩阵迹，θ = [θ₁, θ₂, ..., θ_K]^T为待估计的到达角参数。通过对似然函数取对数并求极值，可得到到达角的最大似然估计值。最大似然估计具有渐近无偏性、渐近有效性（即估计方差渐近达到CRLB）等优良性质，是评估其他估计算法性能的重要基准。

2.3 克拉美-罗下界基本原理

克拉美-罗下界（CRLB）是基于似然函数梯度的统计特性推导得出的参数估计方差下限，对于任意无偏估计器都具有约束作用。若待估计参数向量为θ ∈ R^K，观测数据的似然函数为L(X; θ)，则CRLB的定义基于费希尔信息矩阵（Fisher Information Matrix, FIM）。

费希尔信息矩阵F(θ) ∈ R^(K×K)的元素定义为：

F_ij(θ) = E[∂lnL(X; θ)/∂θ_i · ∂lnL(X; θ)/∂θ_j]

根据CRLB定理，对于任意无偏估计器θ̂(X)，其协方差矩阵满足：

Cov(θ̂) ≥ F⁻¹(θ)

其中，Cov(θ̂) = E[(θ̂ - θ)(θ̂ - θ)^T]为估计器的协方差矩阵，“≥”表示矩阵的半正定关系，即Cov(θ̂) - F⁻¹(θ)为半正定矩阵。CRLB表明，任何无偏估计器的方差都无法小于FIM逆矩阵对应对角线上的元素，若某一估计器的方差达到CRLB，则该估计器为有效估计器。

在AoA估计问题中，CRLB为不同算法的估计精度提供了理论上限，通过对比算法的实际估计方差与CRLB，可直观评估算法的性能优劣；同时，分析CRLB随信噪比、快拍数、阵列参数等因素的变化规律，可为实验参数设置与算法改进提供理论指导。

3 基于MUSIC与ESPRIT算法的AoA估计

3.1 MUSIC算法原理与实现流程

MUSIC算法的核心理论基础是信号子空间与噪声子空间的正交性。通过对阵列接收信号的协方差矩阵R_X进行特征值分解，可将其分解为信号子空间与噪声子空间两部分。由于阵列流形矩阵A(θ)的列向量（导向向量）与信号子空间张成同一空间，因此导向向量与噪声子空间正交，利用这一特性可构建空间谱函数，通过谱峰搜索确定入射信号的到达角。

MUSIC算法的具体实现流程如下：

（1）计算阵列接收信号的协方差矩阵：由于实际场景中无法直接获取真实协方差矩阵R_X，通常采用样本协方差矩阵进行估计，表达式为R̂_X = (1/N)XX^H，其中X为接收信号矩阵，N为快拍数。

（2）协方差矩阵特征值分解：对样本协方差矩阵R̂_X进行特征值分解，得到R̂_X = UΣU^H，其中U = [U_S, U_N]为特征向量矩阵，U_S ∈ C^(M×K)为由K个最大特征值对应的特征向量组成的信号子空间矩阵，U_N ∈ C^(M×(M-K))为由剩余M-K个较小特征值对应的特征向量组成的噪声子空间矩阵；Σ为特征值构成的对角矩阵，对角元素按降序排列。

（3）构建空间谱函数：利用导向向量a(θ)与噪声子空间U_N的正交性，构建MUSIC空间谱函数：P_MUSIC(θ) = 1 / [a^H(θ)U_N U_N^H a(θ)]。当θ为真实到达角时，导向向量a(θ)与噪声子空间完全正交，谱函数出现峰值；当θ偏离真实到达角时，谱函数值较小。

（4）谱峰搜索与AoA估计：在预设的角度搜索范围内（如[-90°, 90°]）遍历所有可能的θ值，计算对应的空间谱函数值，谱函数峰值对应的角度即为入射信号的到达角估计值。为提升估计精度，可采用精细搜索策略缩小搜索步长，但会增加计算复杂度。

MUSIC算法的优势在于分辨率高，能够区分相邻角度较小的多目标信号；但缺点是需要进行谱峰搜索，计算复杂度较高，且在低信噪比、少快拍场景下，信号子空间与噪声子空间的正交性会受到破坏，导致估计精度下降。

3.2 ESPRIT算法原理与实现流程

ESPRIT算法的核心思想是利用阵列的平移不变性，通过信号子空间的旋转不变关系直接求解入射信号的到达角，无需进行谱峰搜索，因此计算效率相较于MUSIC算法大幅提升。本文以对称均匀线阵为例，阐述ESPRIT算法的原理与实现流程。

对称均匀线阵由2M+1个传感器组成，以阵列中心为对称点，将阵列分为前半部分子阵列与后半部分子阵列，两个子阵列的结构完全相同，且存在平移不变关系，即前半部分子阵列的导向向量与后半部分子阵列的导向向量满足a₂(θ_k) = a₁(θ_k)e^(-j2πd sinθ_k/λ)，其中a₁(θ_k)、a₂(θ_k)分别为前、后子阵列对应第k个信号的导向向量。

ESPRIT算法的具体实现流程如下：

（1）计算样本协方差矩阵：与MUSIC算法一致，采用R̂_X = (1/N)XX^H估计阵列接收信号的协方差矩阵。

（2）信号子空间提取：对样本协方差矩阵R̂_X进行特征值分解，提取由K个最大特征值对应的特征向量组成的信号子空间矩阵U_S。

（3）构建子空间矩阵：根据阵列的平移不变性，将信号子空间矩阵U_S分为对应前、后子阵列的两个子矩阵U_S1 ∈ C^(M×K)与U_S2 ∈ C^(M×K)，满足U_S2 = U_S1 Φ，其中Φ ∈ C^(K×K)为旋转不变矩阵，其对角元素为Φ_kk = e^(-j2πd sinθ_k/λ)。

（4）求解旋转不变矩阵：通过最小二乘方法求解旋转不变矩阵Φ，即Φ = (U_S1^H U_S1)^(-1) U_S1^H U_S2。由于U_S1与U_S2具有相同的列空间，该最小二乘解可有效逼近真实的旋转不变矩阵。

（5）计算到达角：对旋转不变矩阵Φ进行特征值分解，得到特征值λ_k = e^(-j2πd sinθ_k/λ)，通过特征值求解到达角θ_k，表达式为θ_k = arcsin(λ_k的相位 × λ / (2πd))。

ESPRIT算法无需谱峰搜索，计算复杂度远低于MUSIC算法，且在高信噪比场景下具有较高的估计精度；但该算法依赖阵列的平移不变性，对阵列构型要求较高，在非均匀阵列或相干信号入射场景下，旋转不变关系被破坏，估计性能会显著下降。

4 克拉美-罗下界（CRLB）推导

4.1 推导前提假设

为简化CRLB的推导过程，基于均匀线阵的阵列信号接收模型，提出以下前提假设：（1）入射信号为互不相关的窄带平稳复高斯信号；（2）噪声为加性复高斯白噪声，且与入射信号相互独立；（3）阵列传感器无相位误差与增益误差，位置精确；（4）待估计参数仅为入射信号的到达角θ = [θ₁, θ₂, ..., θ_K]^T，信号功率与噪声功率已知（若未知可作为扩展参数一同估计，推导过程类似）。

4.2 似然函数与对数似然函数

根据阵列信号接收模型，接收信号X(t)服从复高斯分布，其概率密度函数（即似然函数）为：

p(X; θ) = (π)^(-MN) det(R_X)^(-N) exp(-tr(R_X^(-1) XX^H))

其中，R_X = A(θ)R_S A^H(θ) + σ²I_M为接收信号协方差矩阵，R_S为信号协方差矩阵（因信号互不相关，R_S为对角矩阵，对角元素为各信号功率P_k），σ²为噪声功率。

对似然函数取自然对数，得到对数似然函数：

ln p(X; θ) = -MN lnπ - N ln det(R_X) - tr(R_X^(-1) XX^H)

4.3 费希尔信息矩阵（FIM）计算

CRLB的推导核心是计算费希尔信息矩阵（FIM），根据FIM的定义，其元素F_ij = E[∂lnp/∂θ_i · ∂lnp/∂θ_j]（i, j = 1, 2, ..., K）。为计算FIM，需先求解对数似然函数对各到达角θ_k的偏导数。

首先，对对数似然函数中的各项分别求偏导：

（1）∂ln det(R_X)/∂θ_k = tr(R_X^(-1) ∂R_X/∂θ_k)

（2）∂tr(R_X^(-1) XX^H)/∂θ_k = -tr(R_X^(-1) ∂R_X/∂θ_k R_X^(-1) XX^H)

因此，对数似然函数对θ_k的偏导数为：

∂lnp/∂θ_k = -N tr(R_X^(-1) ∂R_X/∂θ_k) + tr(R_X^(-1) ∂R_X/∂θ_k R_X^(-1) XX^H)

进一步化简，利用R_X = E[XX^H]，对偏导数取数学期望：

E[∂lnp/∂θ_k] = -N tr(R_X^(-1) ∂R_X/∂θ_k) + tr(R_X^(-1) ∂R_X/∂θ_k R_X^(-1) E[XX^H]) = 0

该式验证了似然函数满足正则性条件，为CRLB的推导奠定了基础。

接下来计算FIM的元素F_ij = E[∂lnp/∂θ_i · ∂lnp/∂θ_j]。将∂lnp/∂θ_i与∂lnp/∂θ_j相乘后取期望，结合复高斯分布的性质化简可得：

F_ij = 2N Re[tr(R_X^(-1) ∂R_X/∂θ_i R_X^(-1) ∂R_X/∂θ_j)]

其中，Re[·]表示取复数的实部。根据阵列协方差矩阵的表达式R_X = A(θ)R_S A^H(θ) + σ²I_M，可进一步求解∂R_X/∂θ_k = ∂A(θ)/∂θ_k R_S A^H(θ) + A(θ)R_S ∂A^H(θ)/∂θ_k。对于均匀线阵，导向向量a(θ_k)对θ_k的偏导数为∂a(θ_k)/∂θ_k = -j2πd cosθ_k/λ · diag[0, 1, 2, ..., M-1] · a(θ_k)，代入即可得到∂A(θ)/∂θ_k的具体表达式。

4.4 CRLB表达式推导

将∂R_X/∂θ_i与∂R_X/∂θ_j的表达式代入FIM的元素公式，可得到完整的费希尔信息矩阵F(θ)。根据CRLB定理，到达角估计的CRLB为FIM的逆矩阵，即CRLB(θ̂) = F⁻¹(θ)。CRLB的对角元素CRLB(θ̂_k)即为第k个信号到达角估计值的方差下限，表达式为：

CRLB(θ̂_k) = [F⁻¹(θ)]_kk

为更直观地体现各参数对CRLB的影响，在单信号入射场景下（K=1），可进一步化简得到CRLB的简化表达式：

CRLB(θ̂) = λ² σ² / (8π² N P d² cos²θ (Σ_{m=0}^{M-1} m²))

其中，P为入射信号功率。该简化表达式清晰地表明：CRLB随信噪比（P/σ²）、快拍数N、阵列孔径（M×d）的增大而减小，即提高信噪比、增加快拍数或扩大阵列孔径均可提升AoA估计的理论精度；同时，CRLB与cos²θ相关，当θ=0°（信号沿阵列法线方向入射）时，CRLB最小，估计精度最高；当θ趋近于±90°时，CRLB增大，估计精度下降。

5 结论与展望

5.1 研究结论

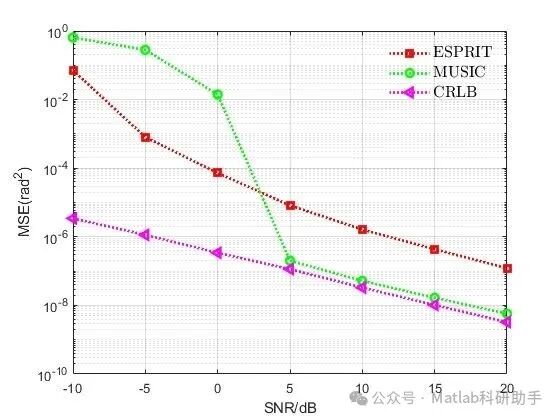

本文系统研究了MUSIC与ESPRIT算法的AoA估计原理，推导了均匀线阵下AoA估计的CRLB，并通过仿真实验对比分析了两种算法的性能，得出以下主要结论：（1）MUSIC算法基于信号子空间与噪声子空间的正交性实现AoA估计，分辨率较高，能区分角度间距较小的多目标信号，但需进行谱峰搜索，计算复杂度较高；ESPRIT算法利用阵列平移不变性直接求解AoA，计算效率高，但分辨率低于MUSIC算法，且对阵列构型要求严格。（2）CRLB推导结果表明，AoA估计的理论精度受信噪比、快拍数、阵列孔径及入射角度影响，提高信噪比、增加快拍数或扩大阵列孔径均可降低CRLB，提升估计精度；信号沿阵列法线方向入射时，估计精度最优。（3）仿真实验验证了高信噪比（SNR≥10dB）、多快拍（N≥200）场景下，两种算法的估计性能均接近CRLB，达到近似有效估计；低信噪比、少快拍场景下，MUSIC算法的抗干扰能力略优于ESPRIT算法；相干信号场景下，两种算法性能均退化，经空间平滑改进后，改进MUSIC算法的适应性更强。（4）ESPRIT算法的计算效率显著优于MUSIC算法，在对实时性要求较高的场景下更具优势；MUSIC算法分辨率更高，经改进后对相干信号的适应性更强，适用于高精度、多目标定位场景。

5.2 研究展望

未来可从以下方面进一步深入研究：（1）非均匀阵列下的算法优化与CRLB推导，拓展算法的适用场景，针对非均匀阵列的空间分布特性，设计适配的AoA估计算法，并推导对应的CRLB，为非均匀阵列的性能评估提供理论依据。（2）复杂噪声环境下的CRLB与算法改进，研究非高斯噪声、空时色噪声等复杂噪声环境下的AoA估计CRLB推导方法，提出基于噪声抑制的改进算法，提升算法在复杂环境下的鲁棒性。（3）多维度参数联合估计，结合到达角、极化、时延等多维度信号参数开展联合估计研究，推导多参数联合估计的CRLB，设计高效的联合估计算法，提升阵列信号处理的综合性能。（4）工程化实现与优化，针对实际工程中的阵列误差（位置误差、相位误差）、硬件算力限制等问题，开展算法的工程化优化研究，实现高精度与实时性的平衡，推动算法在实际系统中的应用。
