🔥 内容介绍

一、引言

在当今科技飞速发展的时代，无人机技术凭借其灵活性、机动性和低成本等优势，已广泛应用于军事侦察、灾害救援、环境监测、物流运输等多个领域。随着应用需求的不断升级，单一无人机在执行复杂任务时，逐渐显现出续航能力有限、作业范围较窄、功能单一等不足。而无人机编队系统通过多架无人机之间的协同配合，能够实现任务的高效完成，例如在大面积区域监测中，编队飞行可覆盖更广范围；在军事行动中，编队可执行多目标打击、协同侦察等复杂任务，因此无人机编队控制成为当前研究的热点领域。

传统的无人机编队控制方法，如基于领航 - 跟随法、虚拟结构法、行为法等，虽然在一定程度上能够实现编队控制，但大多依赖于精确的数学模型和复杂的通信调度。在实际应用中，无人机面临着复杂多变的环境，如气流干扰、通信延迟、传感器噪声等，传统控制方法的鲁棒性和适应性难以满足需求。

脉冲神经网络（Spiking Neural Network，SNN）作为第三代人工神经网络，具有高度的生物真实性，其信息传递以脉冲信号的形式进行，能够模拟大脑神经元的工作机制，具有低功耗、高并行性、强鲁棒性和良好的动态响应能力等优势。将 SNN 应用于无人机编队控制，能够更好地应对复杂环境下的不确定性，提高编队系统的自适应能力和协同控制性能，对于推动无人机编队技术的发展具有重要的理论意义和实际应用价值。

二、相关基础理论

（一）无人机编队控制基础

无人机编队控制任务需求

无人机编队控制的核心任务是使多架无人机在飞行过程中保持预设的编队队形，并根据任务要求实现队形的切换、协同导航、目标跟踪等操作。在编队飞行过程中，需要确保无人机之间的相对位置误差在允许范围内，同时保证整个编队的飞行稳定性和安全性，避免无人机之间发生碰撞。

常见编队控制方法

领航 - 跟随法：该方法选取编队中的一架无人机作为领航者，其余无人机作为跟随者。跟随者通过获取领航者的位置、速度等信息，调整自身的飞行状态，以保持与领航者之间的预设相对位置关系。该方法结构简单、易于实现，但领航者一旦出现故障，可能导致整个编队失控。

虚拟结构法：将整个无人机编队视为一个虚拟的刚性结构，每个无人机在该虚拟结构中拥有固定的位置坐标。通过控制各无人机跟踪其在虚拟结构中的期望位置，实现编队的整体运动。该方法编队队形保持稳定，但对虚拟结构的建模精度要求较高，且在复杂环境下的灵活性较差。

行为法：为每架无人机定义一系列基本行为规则，如避障行为、聚集行为、队形保持行为等。无人机在飞行过程中，根据自身传感器获取的环境信息和邻机信息，对这些基本行为进行加权融合，生成最终的控制指令。该方法具有较强的自主性和适应性，但难以保证编队队形的精确性。

（二）脉冲神经网络（SNN）基础

SNN 的结构与工作原理

SNN 由大量的脉冲神经元和突触组成，其结构模拟了生物神经系统的组织结构。脉冲神经元是 SNN 的基本计算单元，能够接收来自其他神经元的脉冲信号，并在满足一定条件时产生输出脉冲。突触用于连接不同的神经元，其权重值决定了信号传递的强度，且突触权重可以通过学习规则进行调整，以实现网络的学习和适应能力。

SNN 的信息传递以离散的脉冲信号形式进行，与传统人工神经网络（如 BP 神经网络、卷积神经网络）采用连续的实数值信号不同。当神经元接收到的输入脉冲信号累积到一定阈值时，神经元会产生一个输出脉冲，并将该脉冲传递给与其相连的其他神经元，同时自身的膜电位会复位到初始状态，进入不应期，在不应期内神经元不响应新的输入信号。

典型的脉冲神经元模型

IF（Integrate-and-Fire）模型：该模型是最简单的脉冲神经元模型之一。神经元的膜电位会随着输入电流的累积而线性上升，当膜电位达到预设的阈值时，神经元产生一个输出脉冲，随后膜电位迅速复位到静息电位，并进入不应期。IF 模型结构简单、计算量小，但忽略了生物神经元的一些复杂特性，如膜电位的非线性变化等。

LIF（Leaky Integrate-and-Fire）模型：在 IF 模型的基础上，LIF 模型考虑了膜电位的泄漏特性。即神经元的膜电位在累积输入电流的同时，会以一定的速率自然衰减。当膜电位达到阈值时，神经元产生输出脉冲并复位。LIF 模型更接近生物神经元的实际工作情况，能够更好地模拟神经元的动态响应过程。

HH（Hodgkin-Huxley）模型：HH 模型是一种基于离子通道机制的复杂脉冲神经元模型，能够精确地描述生物神经元膜电位的变化过程。该模型通过建立钠离子、钾离子等离子通道的电流方程，模拟神经元的兴奋和抑制过程。HH 模型具有高度的生物真实性，但计算复杂度较高，难以应用于大规模的神经网络系统。

SNN 的学习规则

STDP（Spike-Timing-Dependent Plasticity）规则：STDP 规则是 SNN 中最具代表性的学习规则之一，其核心思想是突触权重的调整取决于突触前后神经元脉冲发放的时间差。如果突触前神经元的脉冲发放先于突触后神经元，突触权重会增强；反之，如果突触后神经元的脉冲发放先于突触前神经元，突触权重会减弱。STDP 规则模拟了生物神经系统中的突触可塑性，能够使 SNN 通过学习适应外部环境的变化。

STDP 的变体规则：为了提高 SNN 的学习性能和适应性，研究人员在 STDP 规则的基础上提出了多种变体规则，如基于脉冲频率的 STDP 规则、考虑突触延迟的 STDP 规则等。这些变体规则根据不同的应用场景，对 STDP 规则进行了改进和扩展，进一步增强了 SNN 的学习能力。

三、基于 SNN 的无人机编队控制设计

（一）系统总体架构

基于 SNN 的无人机编队控制系统主要由感知层、通信层、决策控制层和执行层四个部分组成，具体架构如下：

感知层：每架无人机配备多种传感器，如 GPS（全球定位系统）、IMU（惯性测量单元）、视觉传感器、超声波传感器等。GPS 和 IMU 用于获取无人机自身的位置、速度、姿态等状态信息；视觉传感器和超声波传感器用于检测周围环境中的障碍物和邻机的位置信息，为编队控制提供必要的环境感知数据。

通信层：负责无人机之间以及无人机与地面控制站之间的信息交互。采用无线通信技术，如 WiFi、蓝牙、ZigBee、微波通信等，实现无人机之间的实时数据传输，包括无人机的状态信息、环境感知信息、控制指令等。通信层需要保证数据传输的实时性、可靠性和安全性，避免因通信延迟或中断导致编队控制失效。

决策控制层：该层是无人机编队控制系统的核心，基于 SNN 实现编队的决策和控制功能。决策控制层接收来自感知层的传感器数据和通信层的邻机信息，通过 SNN 对这些信息进行处理和分析，生成无人机的飞行控制指令，如速度调整指令、姿态调整指令等，以实现编队队形的保持、切换和避障等功能。

执行层：由无人机的执行机构组成，如电机、螺旋桨、舵机等。执行层接收来自决策控制层的控制指令，驱动无人机的执行机构动作，调整无人机的飞行状态，使无人机按照期望的轨迹飞行，从而实现编队控制的目标。

（二）SNN 控制器设计

SNN 的网络结构设计

根据无人机编队控制的任务需求，设计 SNN 的网络结构如下：

输入层：输入层神经元的数量根据需要输入的信息类型和维度确定。例如，若需要输入无人机自身的位置误差（x 方向、y 方向、z 方向）、速度误差（x 方向、y 方向、z 方向）以及邻机的相对位置信息（x 方向、y 方向、z 方向），则输入层神经元的数量为 9 个。每个输入层神经元对应一个输入信息，将输入信息转换为脉冲信号传递给隐藏层。

隐藏层：隐藏层采用多层结构，以提高 SNN 的信息处理能力和非线性映射能力。隐藏层神经元的数量根据实际应用场景进行调整，通常通过实验验证确定最优的神经元数量。隐藏层神经元采用 LIF 模型，能够较好地模拟神经元的动态响应过程，同时计算复杂度适中，便于实时控制。

输出层：输出层神经元的数量对应无人机的控制指令维度，如无人机的速度控制指令（x 方向、y 方向、z 方向）和姿态控制指令（滚转、俯仰、偏航），则输出层神经元的数量为 6 个。输出层神经元将隐藏层传递的脉冲信号转换为连续的控制指令，传递给执行层。

SNN 的学习与训练

训练数据采集：通过仿真实验和实际飞行测试，采集无人机在不同编队任务（如队形保持、队形切换、避障）和不同环境条件（如气流干扰、传感器噪声）下的输入输出数据，作为 SNN 的训练样本。训练样本包括无人机的状态误差信息、邻机信息以及对应的期望控制指令。

基于 STDP 规则的训练过程：将采集到的训练样本输入到 SNN 中，采用 STDP 学习规则对 SNN 的突触权重进行调整。在训练过程中，通过不断调整突触权重，使 SNN 的输出控制指令与期望控制指令之间的误差逐渐减小，直到误差达到预设的阈值，训练结束。为了提高 SNN 的泛化能力和鲁棒性，在训练过程中可以加入噪声干扰，模拟实际环境中的不确定性因素。

编队控制策略实现

队形保持控制：当无人机编队需要保持预设队形时，SNN 控制器接收每架无人机与期望位置之间的位置误差信息以及邻机的相对位置信息。通过 SNN 对这些信息进行处理，生成速度调整指令，控制无人机调整自身的飞行速度，使无人机的位置误差逐渐减小，从而保持编队队形的稳定。例如，当某架无人机偏离期望位置时，SNN 控制器会根据位置误差的大小和方向，生成相应的速度增量指令，使无人机向期望位置移动，直至回到正确的编队位置。

队形切换控制：当任务需求发生变化，需要进行编队队形切换时，地面控制站向编队中的无人机发送新的队形指令。SNN 控制器根据新的队形信息，计算每架无人机的期望位置，并将其与当前位置进行比较，得到位置误差。通过 SNN 处理位置误差信息，生成控制指令，控制无人机逐渐调整飞行轨迹，实现从原队形到新队形的平滑切换。在队形切换过程中，SNN 控制器还会考虑无人机之间的相对位置关系，避免无人机之间发生碰撞。

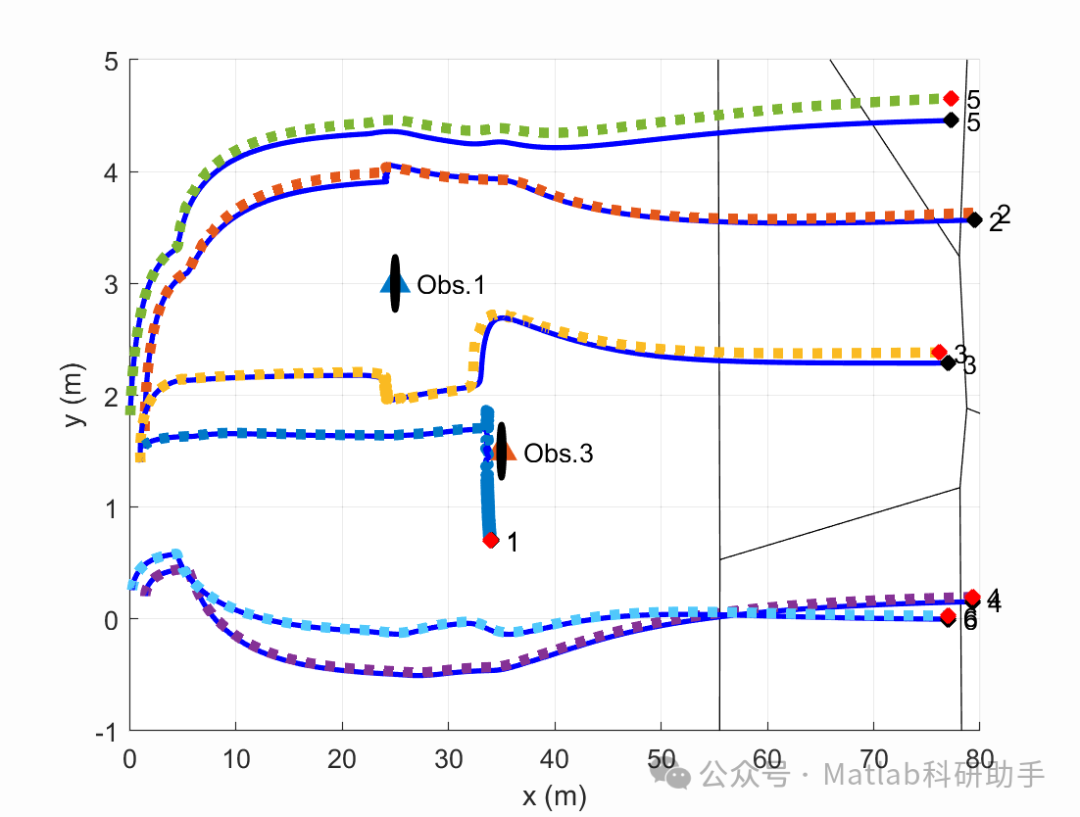

避障控制：当无人机在飞行过程中遇到障碍物时，感知层的传感器会检测到障碍物的位置信息，并将其传递给 SNN 控制器。SNN 控制器根据障碍物的位置信息和无人机的当前飞行状态，生成避障控制指令，调整无人机的飞行方向和速度，使无人机绕开障碍物。同时，SNN 控制器还会将障碍物信息通过通信层传递给邻机，使整个编队协同避障，保证编队的整体安全性。

四、研究趋势与展望

（一）研究趋势

多智能体协同与 SNN 融合：未来的无人机编队控制将不仅仅局限于无人机之间的协同，还将与其他智能体（如地面机器人、卫星）进行协同作业，形成多智能体协同系统。如何将 SNN 与多智能体协同理论相结合，实现多智能体之间的高效信息交互和协同控制，将成为重要的研究方向。例如，通过 SNN 实现多智能体之间的分布式决策，提高整个系统的自主性和适应性。

SNN 与深度学习结合：虽然 SNN 具有低功耗、高并行性等优势，但在处理复杂任务时，其特征提取和信息处理能力仍有待提高。将 SNN 与深度学习技术（如卷积神经网络、循环神经网络）相结合，构建深度脉冲神经网络（Deep Spiking Neural Network，DSNN），能够充分发挥两者的优势。例如，利用卷积神经网络进行图像特征提取，将提取的特征转换为脉冲信号输入到 SNN 中，实现无人机的视觉导航和目标识别，提高无人机编队控制的智能化水平。

基于脑机接口（BCI）的 SNN 编队控制：脑机接口技术能够实现人脑与外部设备之间的直接信息交互。将 BCI 技术与 SNN 相结合，开发基于 BCI 的无人机编队控制系统，操作人员可以通过大脑思维直接控制无人机编队的飞行状态和任务执行。这一研究方向将为无人机编队控制提供全新的控制方式，在军事、救援等特殊领域具有广阔的应用前景。

（二）展望

随着人工智能技术和无人机技术的不断发展，基于 SNN 的无人机编队控制研究将迎来更多的机遇和挑战，未来可以从以下几个方面进一步深入研究：

轻量化 SNN 模型研究：当前的 SNN 模型在计算复杂度和存储需求方面仍较高，难以在资源受限的无人机嵌入式系统中高效运行。因此，需要研究轻量化的 SNN 模型，通过模型压缩、量化等技术，减少 SNN 的参数数量和计算量，提高 SNN 在无人机嵌入式平台上的实时性和运行效率。

动态不确定环境下的 SNN 自适应控制：实际飞行环境中存在大量的动态不确定因素，如突发障碍物、通信中断、无人机故障等。未来需要进一步研究 SNN 的自适应学习机制，使 SNN 能够实时调整网络结构和参数，适应环境的动态变化，提高无人机编队控制系统的鲁棒性和容错能力。例如，当某架无人机发生故障时，SNN 能够快速重新分配任务，调整编队队形，保证任务的继续执行。

多任务协同的 SNN 编队控制：未来的无人机编队将需要执行更加复杂的多任务协同作业，如同时进行环境监测、目标跟踪、物资运输等。因此，需要研究多任务协同的 SNN 编队控制方法，通过 SNN 实现多任务的优先级排序和资源分配，使无人机编队能够根据任务需求，灵活调整飞行策略，提高多任务执行的效率和协同性。
