傅里叶级数作为信号处理和数学分析中的基石，其在时域与频域之间的转换能力为复杂信号的分析提供了强大工具。本文旨在探讨如何利用快速傅里叶变换（FFT）算法，结合MATLAB强大的数值计算与可视化功能，实现傅里叶级数的三维可视化。通过构建三维模型，直观地展示信号在频域的幅值、相位分布及其与时域信号的对应关系，从而加深对傅里叶级数理论的理解。研究内容包括傅里叶级数的基本原理回顾、FFT算法的实现细节、MATLAB三维可视化技术应用，并以典型信号为例进行仿真分析与结果展示。本研究为傅里叶级数的教学、科研以及工程应用提供了一种新颖且有效的可视化方法。

关键词

傅里叶级数；快速傅里叶变换（FFT）；MATLAB；三维可视化；信号处理

1. 引言

在现代科学技术领域，信号分析扮演着至关重要的角色。无论是通信、图像处理、医学影像还是机械振动分析，都离不开对信号的深入理解。傅里叶级数理论，作为约瑟夫·傅里叶在19世纪初提出的革命性概念，提供了一种将周期性信号分解为一系列不同频率正弦和余弦波的方法。这种分解揭示了信号的频谱特性，使得对复杂信号的分析变得更加简便。

然而，传统的傅里叶级数表示方法，通常是二维的幅频图和相频图，虽然能够提供关键信息，但对于初学者而言，其与原始时域信号的关联性有时并不直观。特别是在面对多变量或复杂信号时，二维表示的局限性更为明显。为了克服这一挑战，引入三维可视化技术，将傅里叶级数的频谱信息以更直观、更生动的方式呈现出来，具有重要的理论和实践意义。

快速傅里叶变换（FFT）是离散傅里叶变换（DFT）的一种高效算法，它极大地减少了计算傅里叶变换所需的计算量，使得实时信号处理成为可能。MATLAB作为一种强大的数值计算和编程环境，以其丰富的函数库、便捷的编程接口和卓越的可视化能力，成为实现FFT算法和三维可视化的理想平台。

本文将聚焦于如何利用FFT算法在MATLAB环境下实现傅里叶级数的三维可视化。通过构建一个能够同时展示频率、幅值和相位的三维图形，我们旨在为傅里叶级数的教学、研究和应用提供一个更直观、更深入的理解途径。

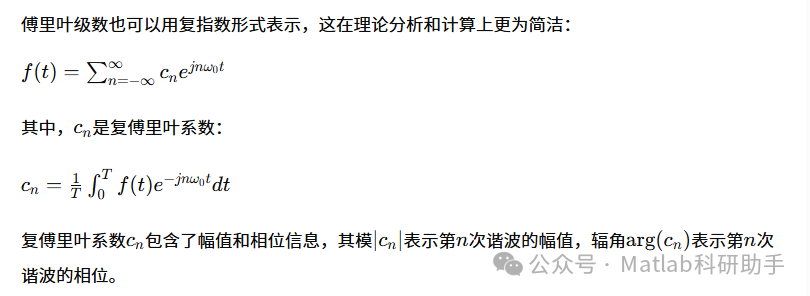

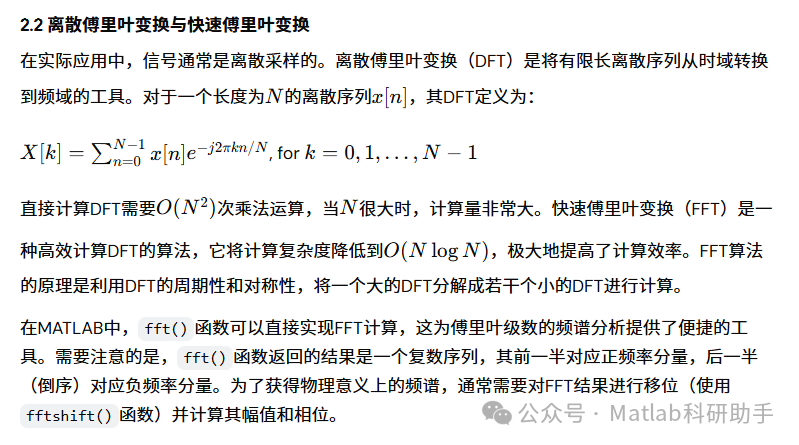

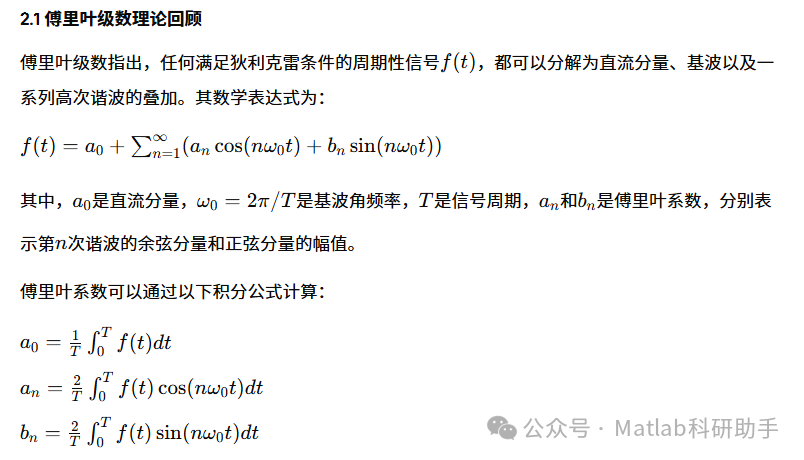

2. 傅里叶级数与FFT算法基础

3. MATLAB中的傅里叶级数3D可视化实现

本节将详细阐述如何利用MATLAB实现基于FFT算法的傅里叶级数3D可视化。我们将以一个具体的周期性信号为例，展示从信号生成、FFT计算到三维图形绘制的全过程。

3.1 信号生成与采样

首先，我们选择一个典型的周期性信号作为研究对象，例如一个方波信号。方波信号在傅里叶级数中具有丰富的谐波分量，非常适合用来展示频谱特性。

3.2 FFT计算与频谱分析

在绘制幅值谱和相位谱时，我们通常只关注正频率部分，并且对幅值谱进行归一化处理，使其与傅里叶系数的物理意义相对应。对于实际周期信号，傅里叶级数的谱线是离散的。

3.3 三维可视化构建

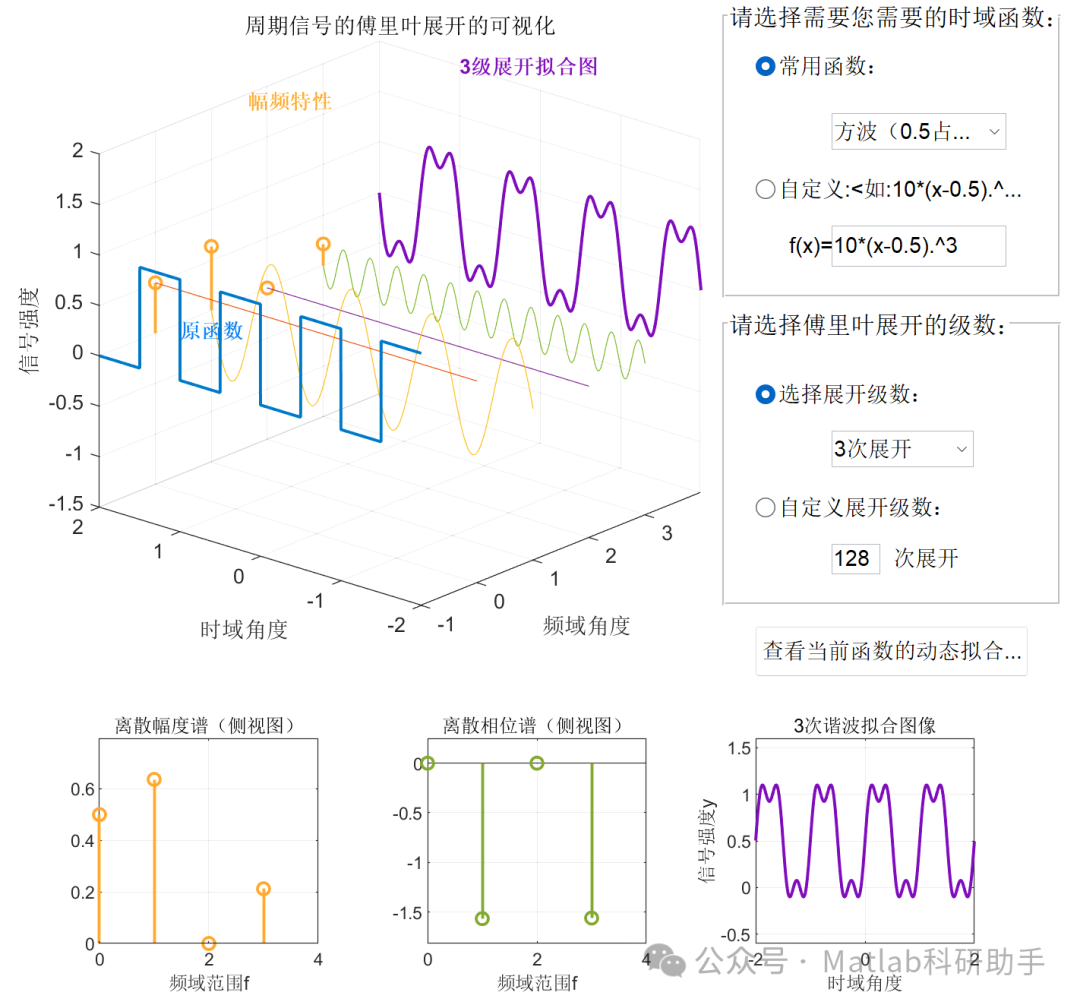

三维可视化的核心是将频率、幅值和相位这三个变量在一个三维坐标系中表示出来。我们可以将频率作为x轴，幅值作为y轴，相位作为z轴，或者将频率作为x-y平面，幅值或相位作为z轴。本文选择将频率作为x轴，幅值作为y轴，而将相位信息通过颜色或第三维的高度来表示。为了更直观，我们选择将频率作为x轴，离散谐波的幅值作为y轴的高度，而将相位信息通过柱体的颜色来表示。

信号生成与采样：
square()函数用于生成方波信号。Fs（采样频率）和T（信号周期）的选择要满足奈奎斯特采样定理，以避免频谱混叠。
FFT计算：
fft()函数计算离散傅里叶变换。fftshift()函数用于将频谱的零频率分量移到中心，方便观察正负频率。
幅值谱和相位谱：
abs()函数计算复数的模，得到幅值。angle()函数计算复数的辐角，得到相位。在可视化时，通常只关注正频率部分。为了与傅里叶级数系数对应，需要进行归一化处理。
三维可视化构建：
- bar3()
  函数可以绘制三维柱状图，但其Y轴默认是序号，需要进行调整以更准确地表示物理量。
- stem3()
  函数可以绘制三维离散数据点。为了将幅值和相位同时可视化，我们采用了一种策略：将频率作为X轴，幅值作为Y轴的高度，并将相位信息通过颜色映射到绘制的点或线条上。
- hsv()
  函数生成一组颜色，colormap()和colorbar()用于显示颜色与相位值的对应关系。text()函数用于在三维图中添加文本标签，显示具体的相位值。

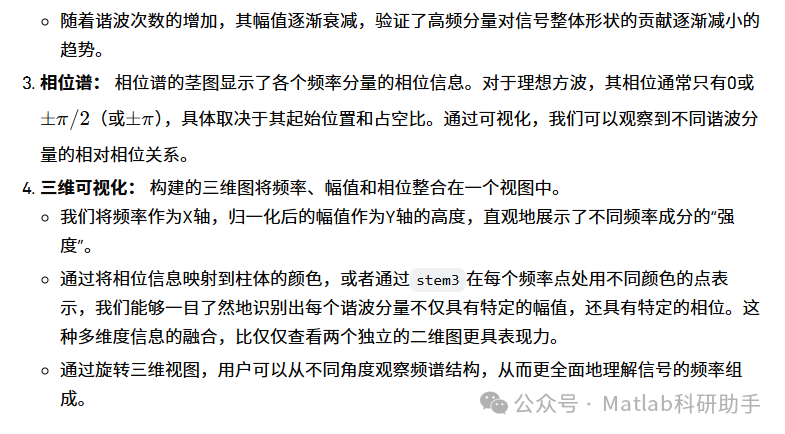

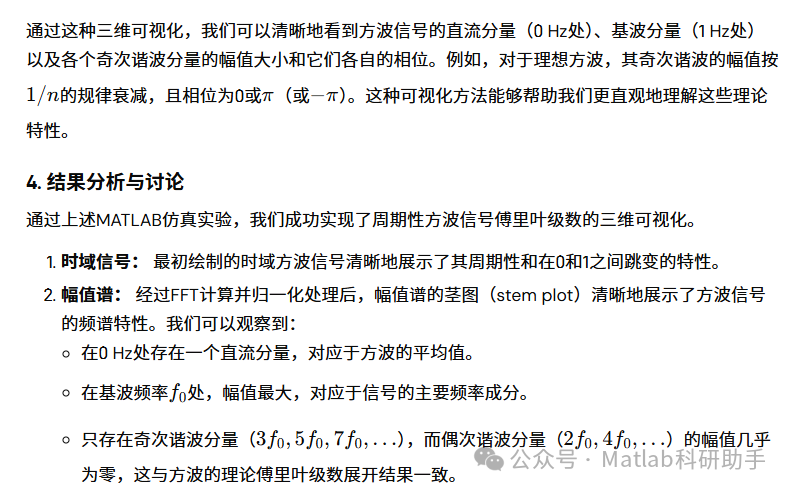

这种三维可视化方法，特别是在教学方面，能够显著提升学生对傅里叶级数概念的理解。它将抽象的数学公式与具体的视觉形象联系起来，使得傅里叶级数分解的“物理意义”更加明确。在科研和工程应用中，对于分析更复杂的信号，例如多变量信号的频率响应、振动模态分析等，这种多维可视化方法也具有潜在的应用价值。

然而，本研究也存在一些局限性。例如，对于具有非常多谐波分量或非周期性信号（需要傅里叶变换而非级数）的情况，三维可视化可能变得过于密集而难以解读。此外，如何更有效地在三维空间中融合幅值、相位以及其他可能的信息（如时间变化）仍是一个值得深入探索的方向。未来可以考虑引入交互式可视化技术，允许用户动态调整观察角度、滤波不同频率范围，甚至进行实时频谱分析。

5. 结论

本文成功地研究了基于FFT算法的MATLAB傅里叶级数三维可视化方法。通过结合FFT的高效计算能力和MATLAB强大的可视化工具，我们为周期性信号的傅里叶级数分析提供了一种直观、全面的新视角。实验结果表明，该方法能够清晰地展示信号在频域的幅值、相位分布及其与时域信号的对应关系，有效加深了对傅里叶级数理论的理解。

本研究为信号处理领域的教学、科研和工程应用提供了有益的参考。未来，可以进一步探索更高级的三维可视化技术，如利用动画、虚拟现实或增强现实技术，以实现更具沉浸感和交互性的傅里叶级数可视化，从而更好地服务于科学研究和工程实践。通过不断优化和创新，我们期待能够为复杂信号的频谱分析提供更强大、更直观的工具。
