🔥 内容介绍
随着分布式电源和储能技术的快速发展，微电网作为智能电网的重要组成部分，其独立运行和并网运行的灵活性日益凸显。在多微电网系统中，实现微电网之间的有功和无功功率优化交换是提高系统运行效率、增强电网稳定性和可靠性的关键。本文将深入探讨在dq0坐标系下，有功功率和无功功率在不同微电网之间进行功率交换的理论基础、控制策略及其在实际应用中的优势。通过对dq0变换的原理分析，阐述其如何简化交流系统在控制层面的复杂性，并在此基础上详细介绍如何利用dq0坐标系下的有功功率和无功功率分量实现微电网间的精确功率控制和优化调度。
引言
全球能源结构正在经历深刻变革，可再生能源如太阳能、风能的并网比例不断提高。然而，这些间歇性电源的随机性和波动性对传统电网的稳定运行带来了挑战。微电网作为一种集成分布式电源、储能装置和负荷的自治系统，能够有效地平滑新能源出力波动，并为局部区域提供可靠的电力供应。特别是在多个微电网互联的场景下，如何实现各微电网之间的协调运行和功率优化交换，成为当前研究的热点。
传统的交流系统功率控制通常在a-b-c三相坐标系下进行，其控制算法相对复杂。dq0变换（也称Park变换）通过将三相交流量等效变换为直流量，极大地简化了交流系统的控制模型，使得有功功率和无功功率可以被独立地控制。这种解耦控制的特性，为微电网之间的功率交换提供了便捷有效的手段。本文旨在系统阐述dq0坐标系下有功与无功功率在多微电网系统功率交换中的理论与实践。

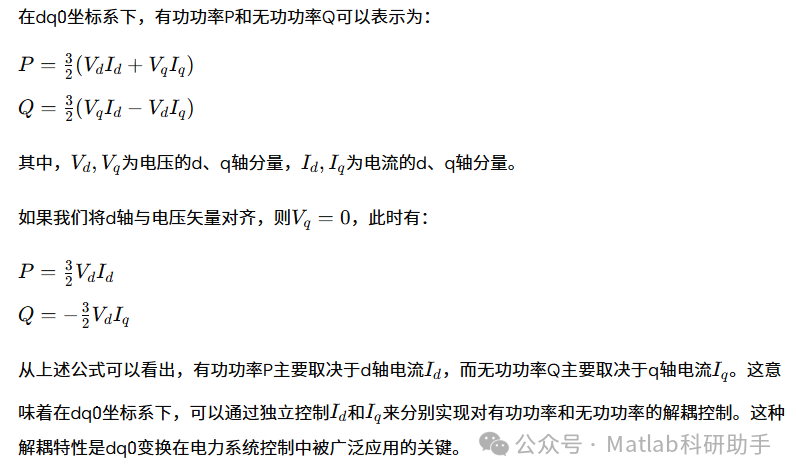

dq0变换原理及其在功率分析中的应用
dq0变换是一种将三相静止坐标系下的交流电量（如电压、电流）转换为两相旋转坐标系下（dq轴）的直流量以及一个零序分量（0轴）的数学变换。其核心思想是将包含频率信息的交流信号转换为恒定的直流信号，从而极大简化了控制器的设计。
对于三相平衡系统，零序分量通常为零，此时主要关注d轴（直轴）和q轴（交轴）分量。在同步旋转坐标系下，d轴通常与电压空间矢量对齐，而q轴则与电压空间矢量正交。
微电网间功率交换的控制策略
在多微电网互联系统中，实现微电网之间的有功和无功功率交换，通常涉及以下几个关键方面：

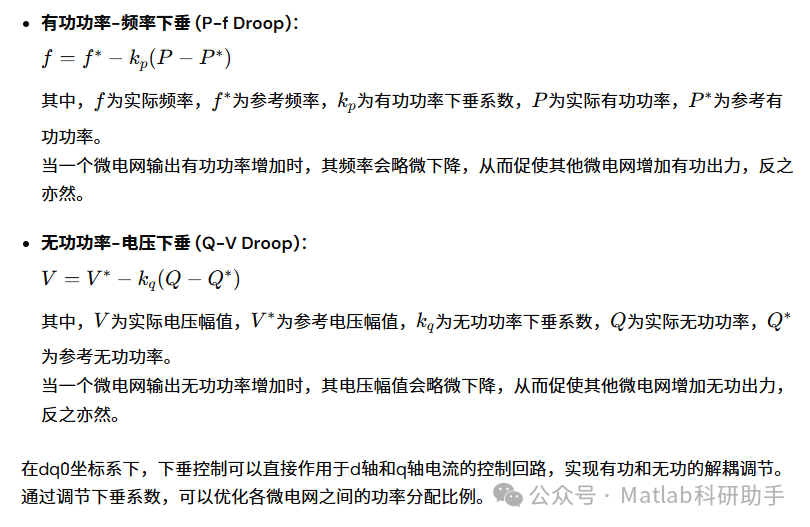

1. 下垂控制 (Droop Control)
下垂控制是一种分布式控制策略，广泛应用于微电网功率共享。通过模拟传统同步发电机的调速和励磁特性，下垂控制可以在不依赖高速通信链路的情况下，实现各微电网之间的功率分配。
dq0坐标系下功率交换的优势
在dq0坐标系下进行微电网间的功率交换具有以下显著优势：
- 解耦控制
：如前所述，dq0变换实现了有功功率和无功功率的解耦控制，使得控制器设计和参数整定更加简单直观。这极大地提高了控制系统的响应速度和鲁棒性。
- 降低计算复杂度
：将交流量转换为直流分量，避免了在交流坐标系下处理复杂的瞬时功率和无功功率表达式，简化了控制算法的计算负担。
- 便于实现高级控制策略
：基于dq0坐标系的解耦特性，可以更容易地实现各种高级控制策略，如模型预测控制 (MPC)、滑模控制等，以应对复杂的运行工况和优化目标。
- 提高系统稳定性
：通过精确控制有功和无功功率，可以有效地抑制微电网内部以及微电网之间由于负荷变化或电源波动引起的频率和电压振荡，提高系统的稳定性。
- 优化能源利用
：通过有功功率的优化交换，可以最大化利用各微电网内部的分布式电源，减少对主电网的依赖；通过无功功率的合理分配，可以有效支持系统电压，减少线路损耗。
挑战与展望
尽管dq0坐标系在微电网功率交换中具有显著优势，但在实际应用中仍面临一些挑战：
- 参数不确定性
：微电网中的分布式电源和负荷具有不确定性，这给控制器的设计和参数整定带来挑战。鲁棒控制和自适应控制方法是解决这一问题的有效途径。
- 通信延迟和数据安全
：在分层控制和分布式控制中，通信网络的可靠性和实时性至关重要。通信延迟和网络攻击可能影响系统的稳定运行。未来需要研究更具鲁棒性的通信协议和网络安全防护机制。
- 故障穿越能力
：当微电网并网运行时，主电网发生故障（如电压跌落）时，微电网需要具备一定的故障穿越能力，以维持系统稳定。在dq0坐标系下，需要设计相应的故障穿越控制策略。
- 多目标优化
：微电网间的功率交换往往涉及多个优化目标，如经济性、可靠性、环保性等。如何综合考虑这些目标，设计多目标优化控制策略是一个重要的研究方向。
未来研究可以进一步探索基于人工智能和机器学习的dq0坐标系功率控制策略，以应对微电网复杂性和不确定性。例如，利用强化学习算法在线优化下垂系数，或利用神经网络预测负荷和可再生能源出力，从而实现更智能、更高效的功率交换。此外，虚拟同步发电机 (VSG) 技术与dq0坐标系的结合，也为微电网的稳定运行提供了新的思路。
结论
dq0坐标系下的有功和无功功率解耦控制为微电网之间的功率交换提供了强大而有效的工具。通过精确控制d轴和q轴电流分量，可以独立调节有功和无功功率，从而实现微电网之间的协调运行、优化调度和提高系统稳定性。本文详细阐述了dq0变换的原理、其在功率分析中的应用以及基于dq0坐标系的微电网功率交换控制策略。尽管仍面临一些挑战，但随着控制理论和信息技术的不断发展，dq0坐标系在多微电网功率交换领域的应用前景将更加广阔。

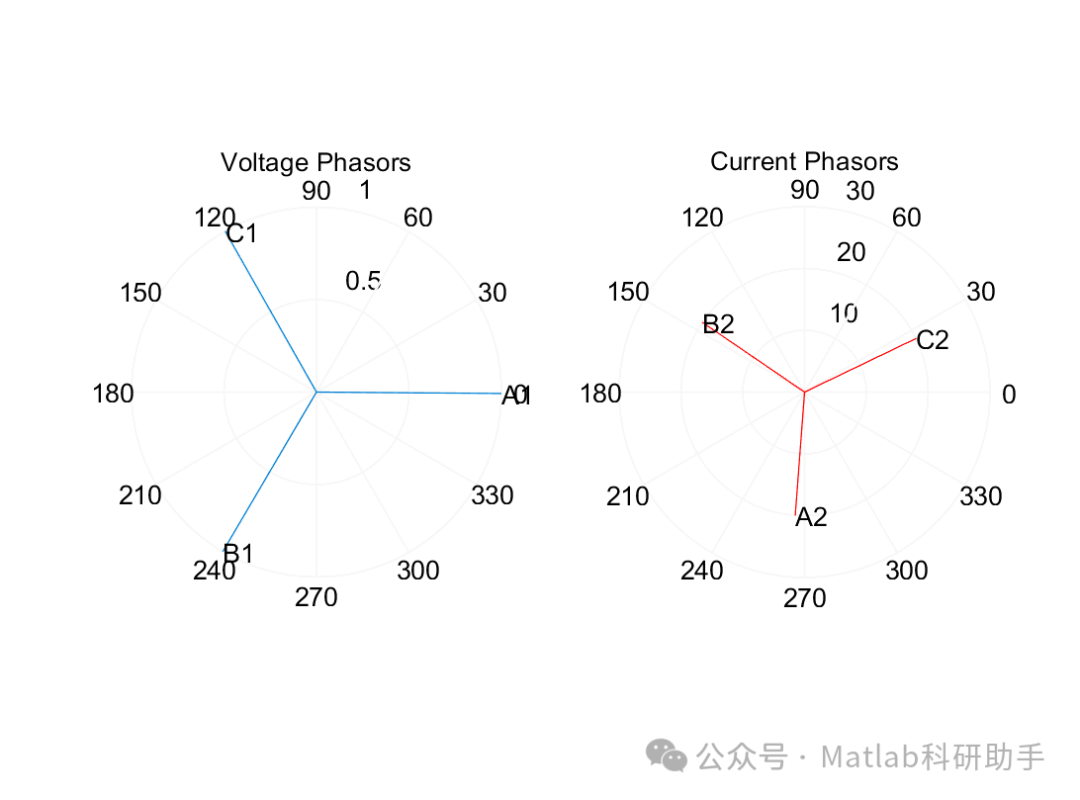

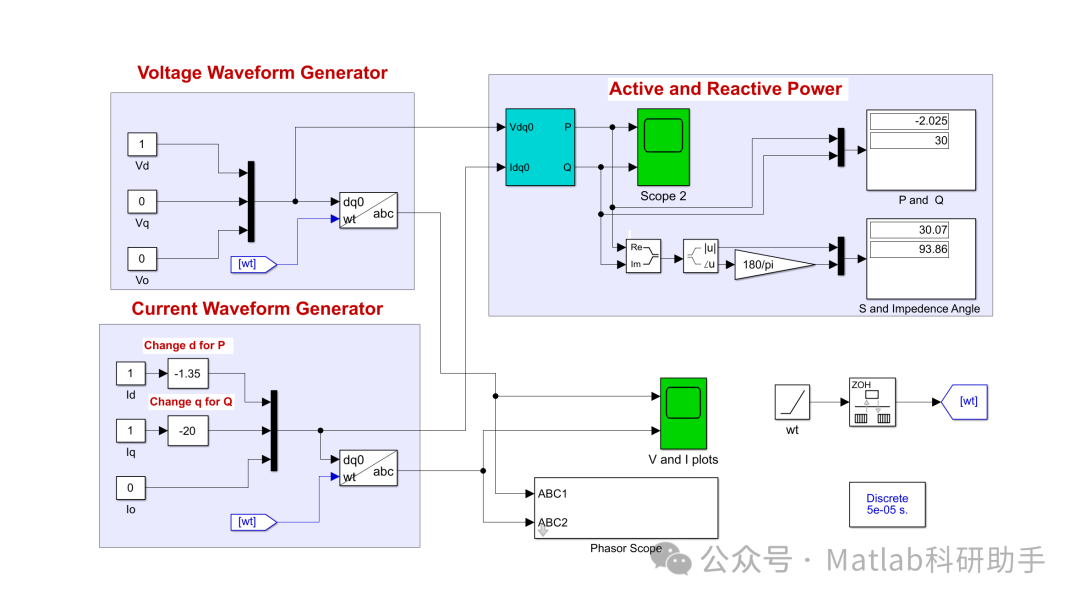

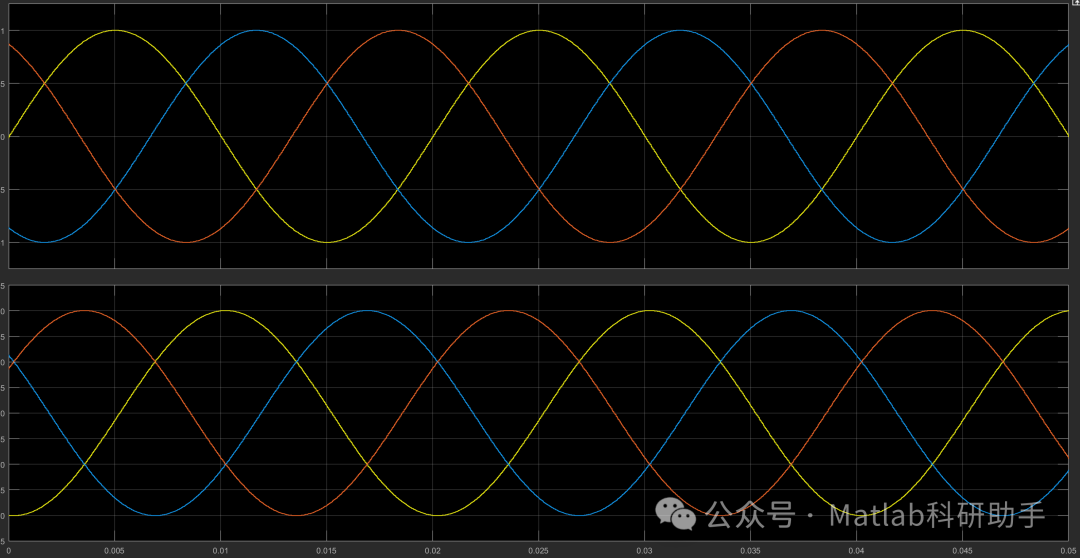

⛳️ 运行结果
🔗 参考文献
[1] 徐以升.多源低压微电网建模及控制方法的研究[D].山东科技大学,2015.DOI:10.7666/d.Y2924546.
[2] 黄胜利.微电网中微源运行模式的无缝切换技术研究[J].其他部门[2025-10-15].
📣 部分代码
