【图像处理】直方图均衡附matlab代码

原创于 2025-10-16 14:28:18 发布 · 361 阅读

7 ·

CC 4.0 BY-SA版权

文章标签：

#图像处理 #matlab #计算机视觉

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

直方图均衡化是一种广泛应用于图像处理领域的图像增强技术。其主要目的是通过调整图像的像素强度分布来提高图像的对比度，从而使图像的细节更加清晰，视觉效果更佳。本文将深入探讨直方图均衡化的原理、实现方法、优缺点及其在不同领域的应用。

一、直方图均衡化的基本原理

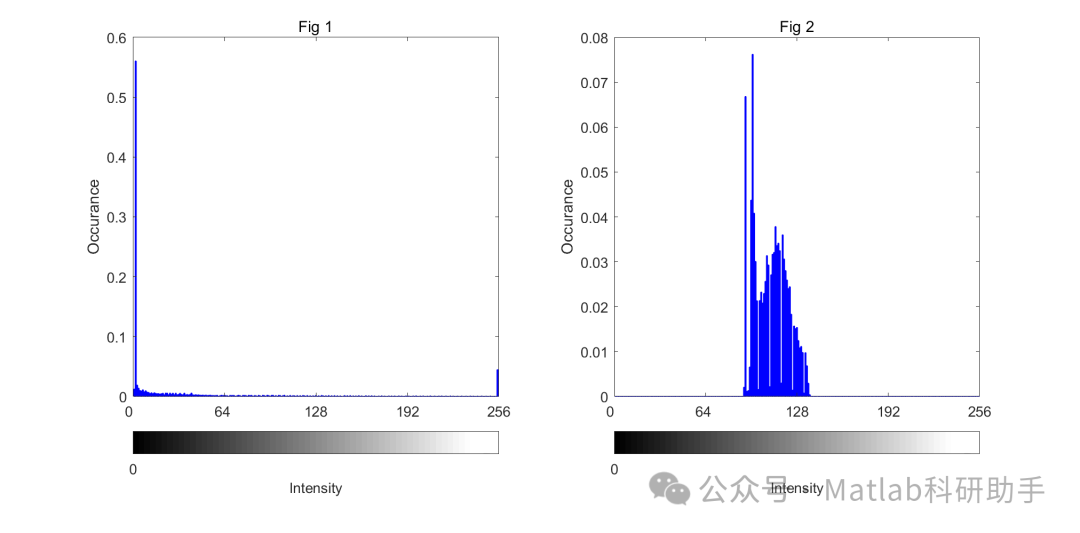

图像直方图是图像像素强度分布的统计表示。它横轴表示像素强度值（通常为0-255），纵轴表示具有该强度值的像素数量。对于对比度较低的图像，其直方图往往集中在较窄的强度范围内，这意味着图像的灰度级分布不均匀，部分灰度级被过度使用，而另一些则几乎没有被使用。

直方图均衡化的核心思想是通过一个非线性映射函数，将原始图像的像素强度值映射到新的强度值，使得新图像的直方图尽可能地平坦，即像素强度值在整个动态范围内均匀分布。这种均匀分布的特性使得图像的对比度得到显著提升。

二、直方图均衡化的实现方法

直方图均衡化的实现步骤相对简单，主要包括以下几个阶段：

计算图像直方图：
统计图像中每个灰度级出现的次数，构建图像的直方图。
计算累积直方图：
根据直方图计算每个灰度级的累积分布函数。累积直方图的每个值表示小于或等于当前灰度级的像素总数。

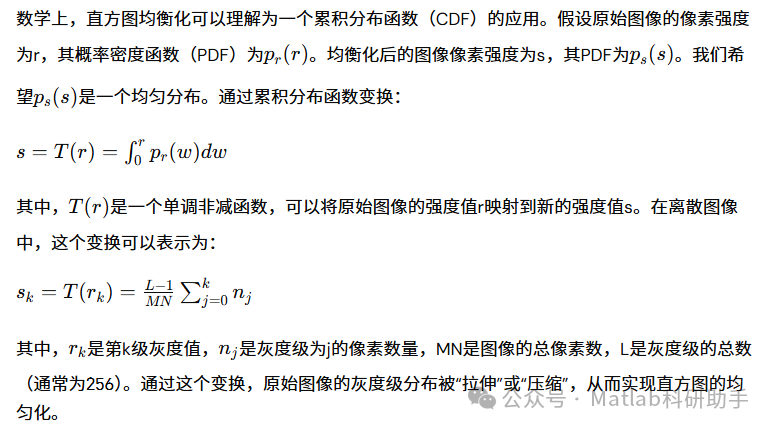

构建映射函数：
利用累积直方图构建一个映射函数。这个函数将原始灰度级映射到新的灰度级。映射公式通常是：新灰度值 = round( (累积像素数 / 总像素数) * (最大灰度级 - 1) )。
像素值映射：

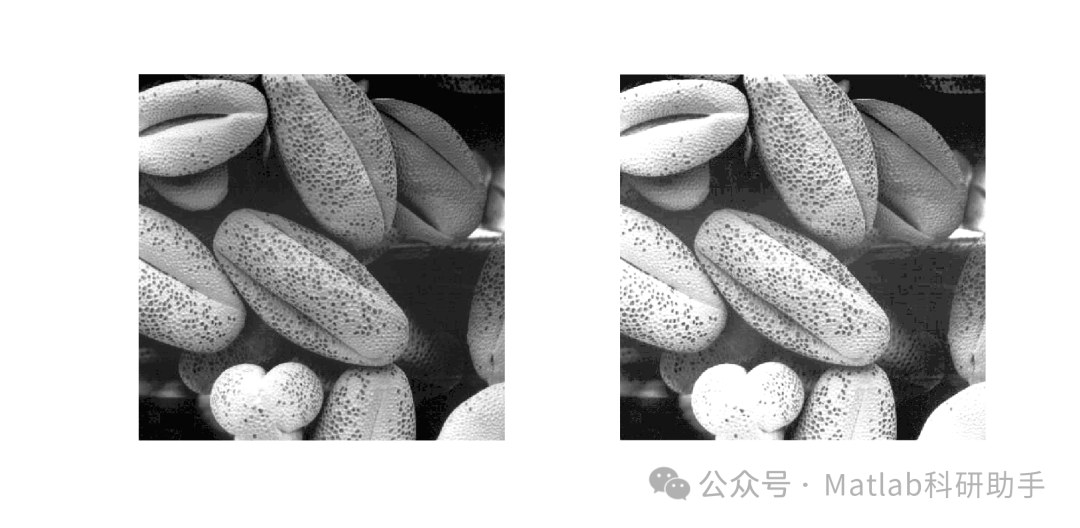

遍历图像中的每一个像素，根据映射函数将其原始灰度值替换为新的灰度值，从而得到均衡化后的图像。

三、直方图均衡化的优缺点

优点：

简单有效：
直方图均衡化算法实现简单，计算效率高，能够快速地提高图像对比度。
普适性强：
适用于各种类型的图像，特别是对于曝光不足、对比度低的图像，效果显著。
无需参数：
算法本身不需要用户输入任何参数，具有较强的自动化能力。

缺点：

可能过度增强：
对于某些图像，直方图均衡化可能会导致图像局部对比度过高，引入噪声，或者使得图像中的某些细节丢失。例如，在图像中存在大面积的暗区域或亮区域时，均衡化可能会使这些区域的细节过度增强，从而产生不自然的视觉效果。
亮度改变：
直方图均衡化会改变图像的整体亮度。虽然通常会提高亮度，但有时也可能导致图像整体偏亮或偏暗，与原始图像的视觉感知有所偏差。
细节丢失：
当图像中存在一些细微的差别，而这些差别在直方图上表现为像素数量较少的灰度级时，直方图均衡化可能会将这些灰度级合并到其他灰度级中，从而导致细节丢失。
对噪声敏感：
如果图像中存在噪声，直方图均衡化可能会将噪声放大，使图像质量下降。

四、直方图均衡化的改进算法

为了克服直方图均衡化的一些缺点，研究者们提出了许多改进算法，其中比较常见的是：

局部直方图均衡化 (Local Histogram Equalization, LHE)：
将图像分割成若干个子区域，对每个子区域独立进行直方图均衡化。这种方法可以更好地适应图像局部区域的对比度变化，从而减少过度增强和细节丢失的问题。然而，局部直方图均衡化计算量较大，且可能会在子区域边界产生不连续性。
限制对比度自适应直方图均衡化 (Contrast Limited Adaptive Histogram Equalization, CLAHE)：
CLAHE 是LHE的改进版本，它在每个局部区域进行直方图均衡化时，限制了直方图的高度，从而避免了过度增强。CLAHE算法有效地解决了LHE的计算量大和边界不连续问题，是目前应用最广泛的直方图均衡化改进算法之一。

五、直方图均衡化的应用

直方图均衡化在图像处理领域具有广泛的应用，包括但不限于：

医学图像处理：

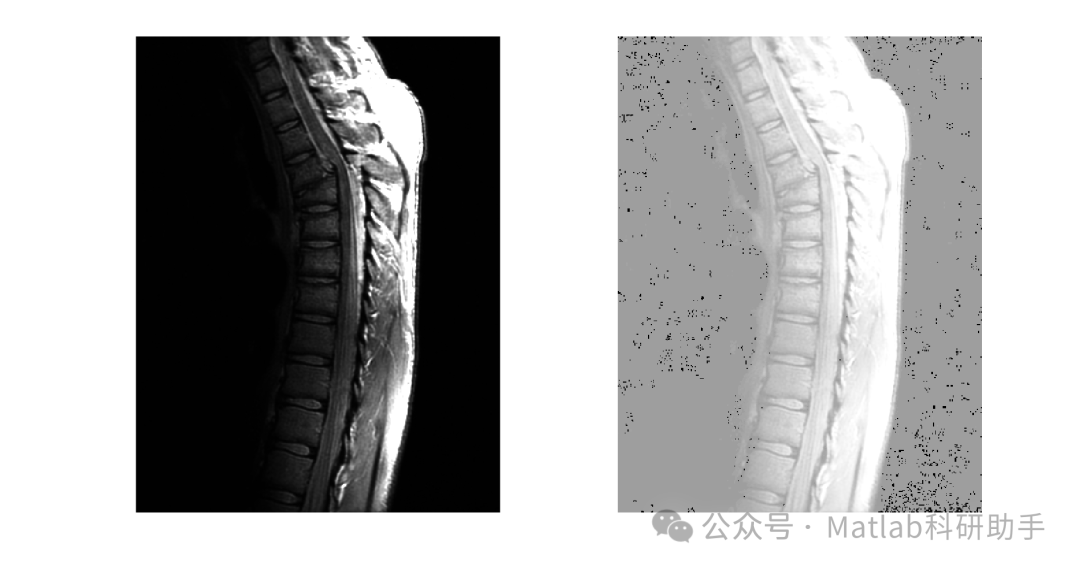

用于增强X光片、CT扫描、MRI图像等医学图像的对比度，帮助医生更清晰地观察病变组织。
卫星遥感图像处理：
用于增强卫星图像的对比度，使其更易于分析和识别地物特征。
机器视觉：
作为图像预处理步骤，用于提高图像的对比度，方便后续的图像分割、特征提取和目标识别等任务。
数字图像取证：
用于增强模糊或低对比度的图像，辅助法医分析。
消费电子产品：
广泛应用于智能手机、数码相机等设备的图像增强功能。

六、总结

直方图均衡化是一种简单而有效的图像增强技术，通过调整图像的像素强度分布来提高图像对比度。尽管存在一些缺点，但其在各种图像处理任务中都发挥着重要作用。随着技术的不断发展，各种改进算法的出现，使得直方图均衡化在保持其优点的同时，也有效解决了其固有的一些问题，使其在图像增强领域持续发挥着不可替代的作用。理解直方图均衡化的原理和应用，对于从事图像处理相关领域的研究人员和工程师来说至关重要。
