🔥 内容介绍

启发式优化算法在解决复杂工程问题中展现了强大的潜力。在换热器PI控制器优化设计中，将启发式算法与控制器参数整定相结合，能够有效提升控制系统的性能。本文旨在探讨基于启发式蝙蝠算法、粒子群算法、花轮询算法和布谷鸟搜索算法的换热器PI控制器优化方法，并通过对比分析，为实际工程应用提供参考。

引言

换热器作为工业生产中广泛应用的设备，其温度控制精度直接影响产品质量和能源效率。比例-积分（PI）控制器因其结构简单、鲁棒性好等优点，在换热器温度控制中占据主导地位。然而，传统的PI控制器参数整定方法往往依赖于经验或试凑，难以获得最优控制效果。近年来，随着人工智能技术的飞速发展，启发式优化算法以其全局搜索能力和对复杂非线性问题的求解优势，为PI控制器参数优化提供了新的思路。

启发式优化算法原理

1. 蝙蝠算法 (Bat Algorithm, BA)：
   蝙蝠算法模拟了蝙蝠利用声呐进行捕食的行为。算法将每个蝙蝠视为一个潜在的解，通过调整频率、响度和脉冲发射率等参数，模拟蝙蝠在搜索空间中的飞行和定位过程。其核心思想是利用全局搜索和局部开发相结合的策略，在解空间中寻找最优解。

2. 粒子群算法 (Particle Swarm Optimization, PSO)：
   粒子群算法借鉴了鸟群捕食的行为。每个“粒子”代表一个候选解，通过跟踪个体最佳位置和全局最佳位置来更新自身的速度和位置。PSO算法具有收敛速度快、参数少等优点，在许多优化问题中表现出色。

3. 花授粉算法 (Flower Pollination Algorithm, FPA)：
   花授粉算法模拟了自然界中花的授粉过程，包括异花授粉和自花授粉两种方式。异花授粉代表全局搜索，通过 Lévy 飞行实现，有助于跳出局部最优；自花授粉代表局部搜索，利用概率开关进行选择。FPA算法通过平衡全局和局部搜索，提高优化性能。

4. 布谷鸟搜索算法 (Cuckoo Search, CS)：
   布谷鸟搜索算法模拟了布谷鸟寄生筑巢的繁殖策略。算法将每个鸟巢视为一个候选解，通过 Lévy 飞行来模拟布谷鸟寻找宿主鸟巢产卵的过程，同时考虑宿主鸟发现外来卵并将其丢弃的可能性，从而更新解空间中的最优解。

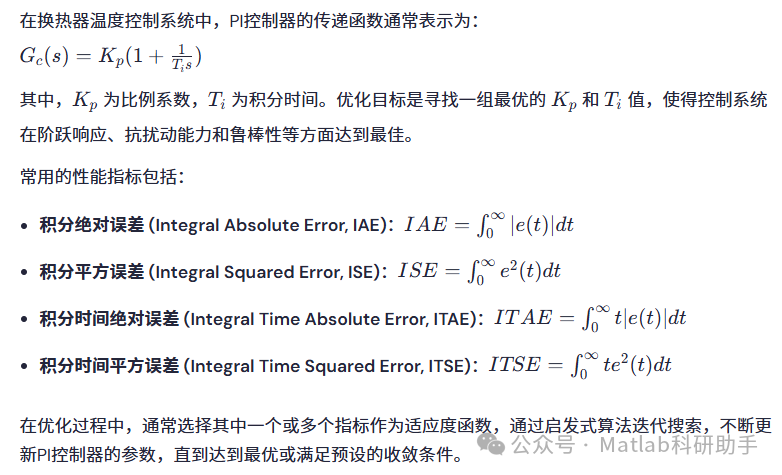

换热器PI控制器优化

基于启发式算法的PI控制器优化流程

1. 确定优化目标和适应度函数

   ：根据换热器控制系统的要求，选择合适的性能指标作为适应度函数，例如最小化IAE。

2. 建立换热器数学模型

   ：获取换热器的动态特性，通常采用一阶滞后加纯滞后模型或更高阶模型。

3. 初始化算法参数

   ：设置启发式算法的种群大小、迭代次数、搜索范围等参数。

4. 随机生成初始种群

   ：在预设的参数范围内随机生成PI控制器参数的初始解。

5. 计算适应度值

   ：对每个个体（一组PI参数）进行仿真，计算其适应度值。

6. 迭代更新

   ：根据各自算法的更新规则，更新种群中每个个体的速度和位置（即PI参数）。

7. 判断终止条件

   ：判断是否达到最大迭代次数或满足其他收敛条件。若满足则输出最优PI参数；否则返回步骤5。

对比分析与讨论

这四种启发式算法在换热器PI控制器优化中各有优劣：

• 蝙蝠算法 (BA)

  ：具有较强的全局搜索能力，但在后期收敛速度可能较慢，容易陷入局部最优。

• 粒子群算法 (PSO)

  ：收敛速度快，实现简单，但易受参数设置影响，且在处理高维复杂问题时可能出现早熟收敛。

• 花授粉算法 (FPA)

  ：通过 Lévy 飞行增强了全局搜索能力，有效避免局部最优，但在收敛速度上可能不如PSO。

• 布谷鸟搜索算法 (CS)

  ：同样采用 Lévy 飞行，具有较强的全局搜索能力，并且参数较少，实现相对简单，但对初始种群的质量较为敏感。

在实际应用中，选择哪种算法取决于具体的换热器特性、控制要求以及计算资源。通常可以通过以下方式进行比较和选择：

1. 仿真实验

   ：对不同的启发式算法进行仿真，比较它们在收敛速度、优化精度和鲁棒性等方面的表现。

2. 多目标优化

   ：考虑多个性能指标，采用多目标优化算法或将多个指标进行加权，以获得更全面的优化效果。

3. 算法融合

   ：将不同启发式算法的优点进行融合，例如将PSO与FPA结合，以期获得更好的优化性能。

结论

基于启发式蝙蝠算法、粒子群算法、花授粉算法和布谷鸟搜索算法的换热器PI控制器优化方法，为提升换热器温度控制性能提供了有效的途径。通过对不同算法的原理和优化流程进行分析，并对各自的优缺点进行比较，可以为工程师在实际应用中选择合适的优化算法提供指导。未来的研究可以进一步关注算法的融合、参数自适应调整以及在更复杂换热器系统中的应用，以期实现更高效、更鲁棒的控制器优化。

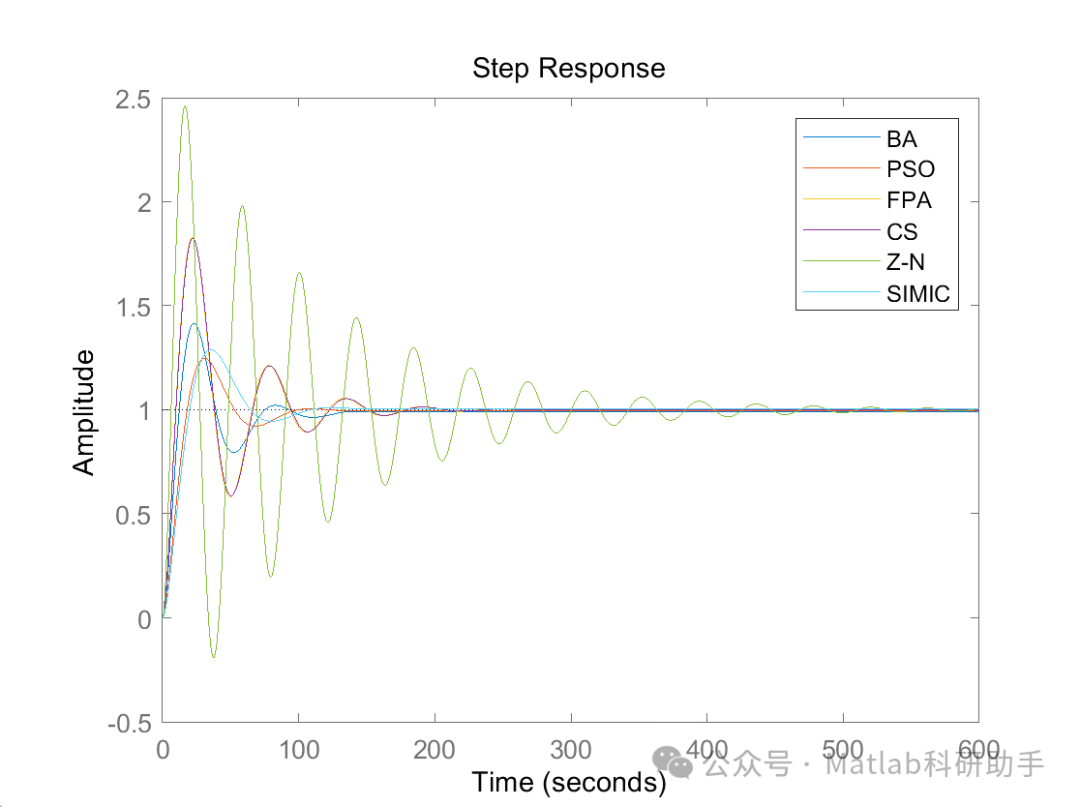

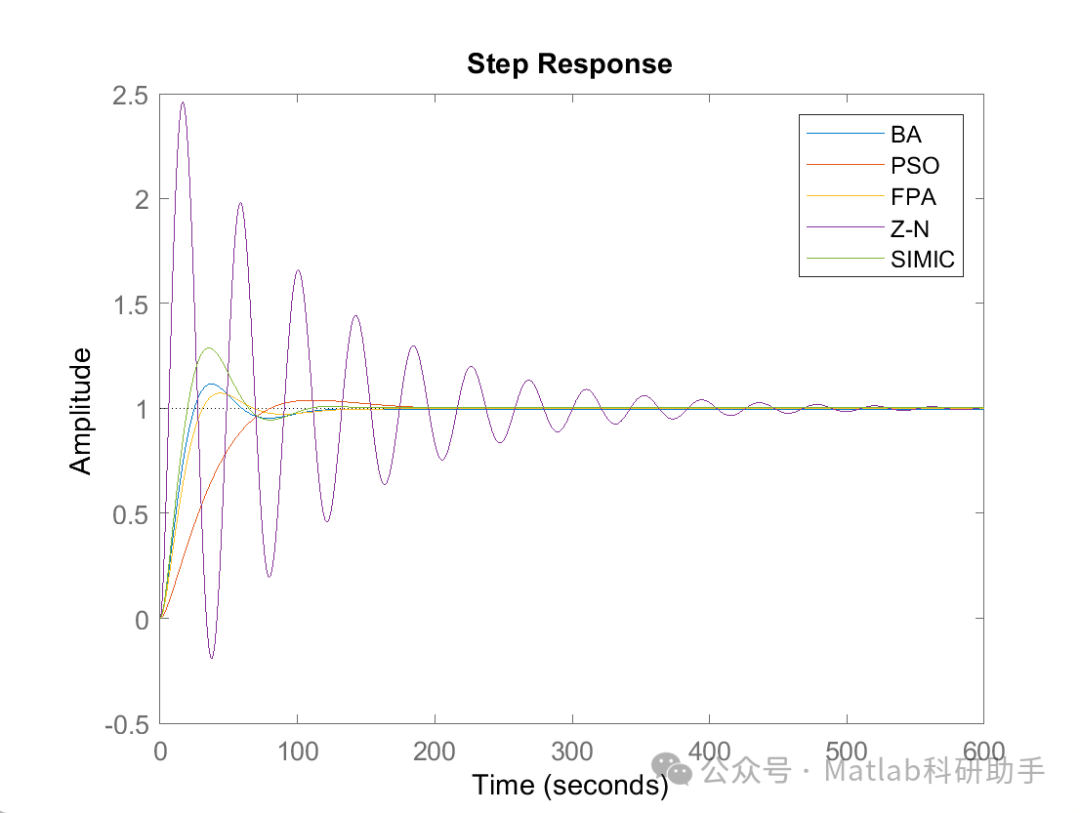

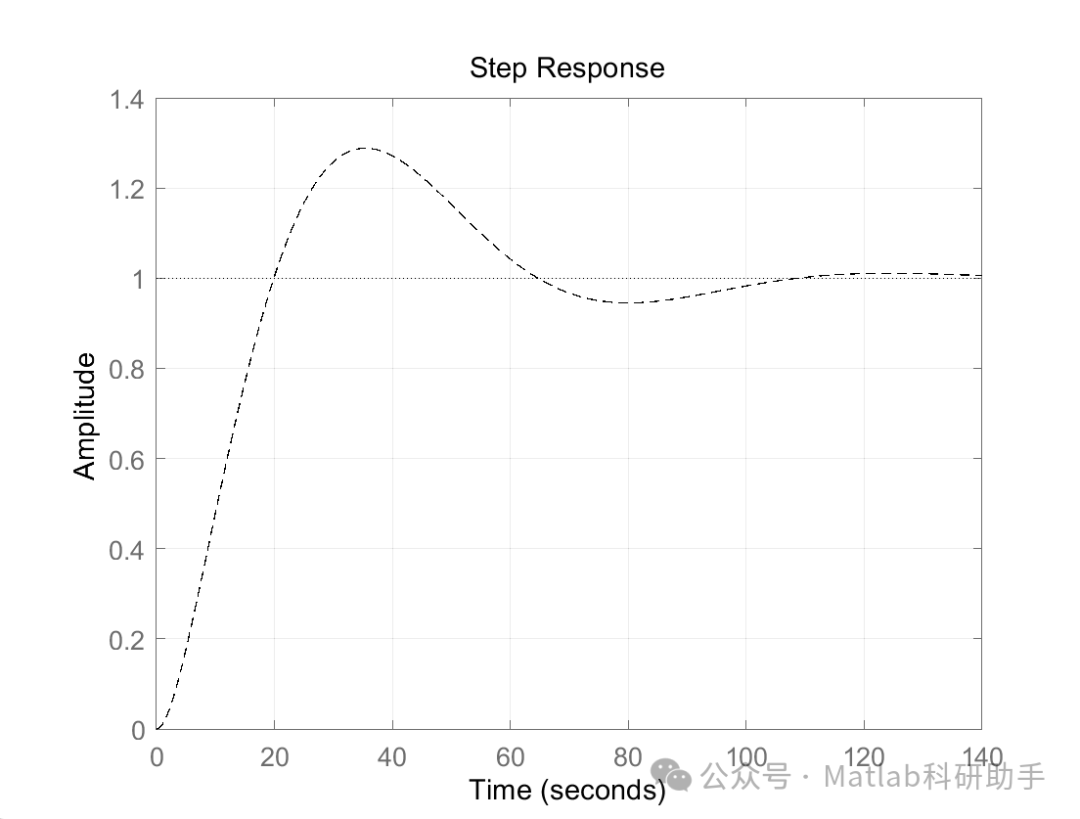

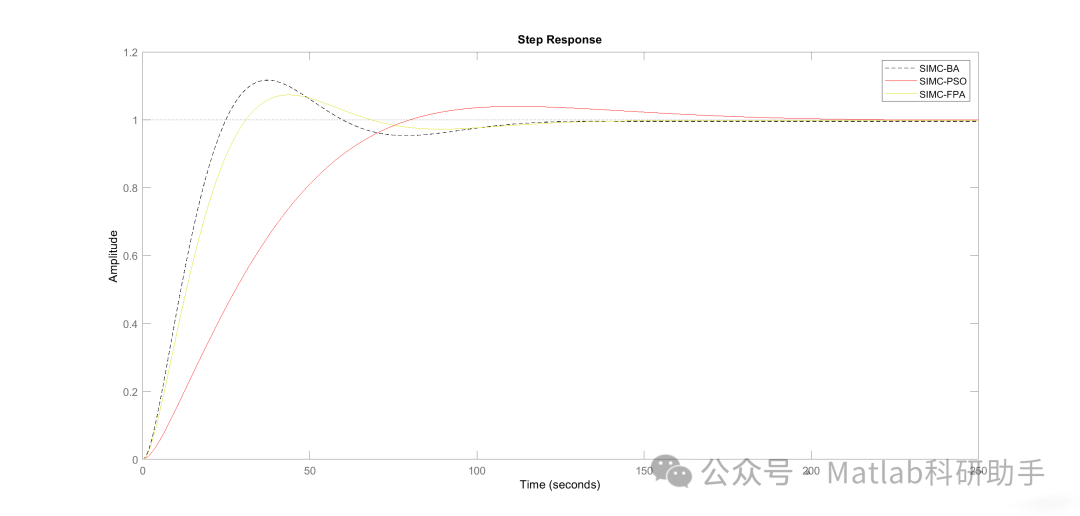

⛳️ 运行结果

🔗 参考文献

[1] 张宇楠.启发式智能优化算法的研究与应用[D].广西民族大学,2013.

[2] 贺兴时,丁文静,杨新社.基于模拟退火高斯扰动的蝙蝠优化算法[J].计算机应用研究, 2014, 31(2):6.DOI:10.3969/j.issn.1001-3695.2014.02.017.

[3] 李煜,马良.新型全局优化蝙蝠算法[J].计算机科学, 2013, 40(9):5.DOI:10.3969/j.issn.1002-137X.2013.09.049.

📣 部分代码
