图像处理领域涵盖了广泛的技术，旨在改善图像质量、提取有用信息或对图像进行操作以满足特定应用需求。本文将深入探讨逆滤波、维纳滤波、图像恢复、霍夫变换、使用分水岭的图像分割、阈值、区域增长以及区域拆分和合并等关键图像处理技术。

1. 逆滤波与维纳滤波

在图像采集或传输过程中，图像常常会受到各种噪声和模糊效应的影响。逆滤波和维纳滤波是两种常用的图像恢复技术，旨在减轻这些降质影响。

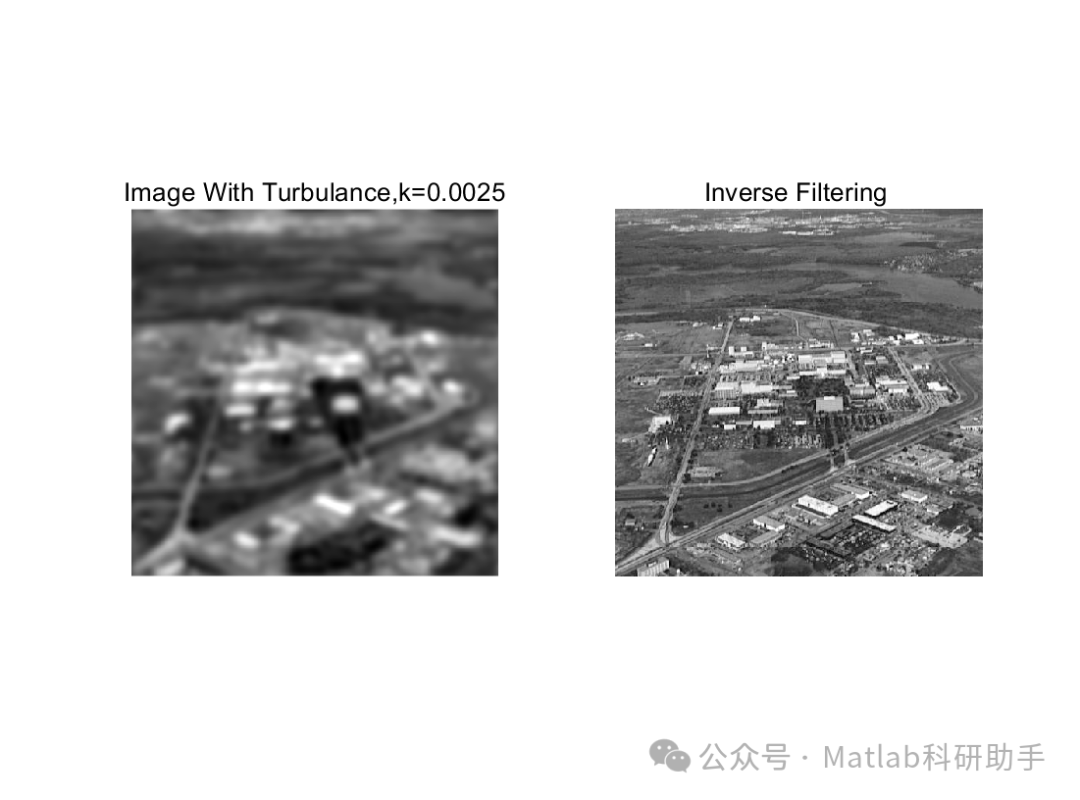

逆滤波：逆滤波是一种直接的方法，试图通过反转降质过程来恢复原始图像。如果已知降质函数（点扩散函数），逆滤波可以通过将退化图像的傅里叶变换除以降质函数的傅里叶变换来实现。然而，逆滤波对噪声非常敏感，即使是很小的噪声也会在恢复图像中产生严重的伪影，因为它会放大噪声的高频成分。因此，在实际应用中，纯粹的逆滤波很少使用。
维纳滤波：维纳滤波是一种更稳健的图像恢复方法，它在最小均方误差（MMSE）的意义上寻找原始图像的最佳估计。维纳滤波不仅考虑了降质函数，还考虑了噪声的统计特性和原始图像的功率谱密度。通过平衡恢复图像的清晰度和噪声抑制，维纳滤波在存在噪声的情况下能够提供比逆滤波更好的恢复效果。它的核心思想是在频率域中对图像进行加权，从而在信噪比较高的地方进行更多的恢复，而在信噪比较低的地方进行更多的平滑。

2. 图像恢复

图像恢复是一个更广泛的概念，它包含了逆滤波和维纳滤波，并涵盖了所有旨在从退化图像中重建或估计原始图像的技术。除了上述两种方法，图像恢复还包括约束最小二乘方滤波、正则化方法以及基于深度学习的恢复技术等。图像恢复的目标是尽可能地消除模糊、噪声、几何失真等各种降质因素，使恢复后的图像在视觉上更接近原始图像，并有利于后续的图像分析和理解。

3. 霍夫变换

霍夫变换是一种强大的特征提取技术，主要用于识别图像中的几何形状，特别是直线、圆形或椭圆形等参数化曲线。其基本思想是将图像空间中的点映射到参数空间中的曲线，从而将图像空间中同一几何形状上的点在参数空间中汇聚成一个峰值。

直线检测
：对于直线检测，霍夫变换将图像空间中的每个点(x, y)映射到参数空间(ρ, θ)中的一条正弦曲线，其中ρ是原点到直线的距离，θ是直线的法线与x轴的夹角。如果多个点位于同一条直线上，它们在参数空间中对应的正弦曲线将在同一(ρ, θ)处相交，形成一个累加器中的峰值，该峰值即代表了图像中的一条直线。

霍夫变换对图像中的噪声和小的间断具有一定的鲁棒性，因为它利用了边缘点的全局信息。

4. 使用分水岭的图像分割

图像分割是将图像划分为具有特定属性的互不重叠区域的过程，是图像分析和理解的关键步骤。分水岭算法是一种基于形态学的图像分割方法，其灵感来源于地理学中的分水岭概念。

基本原理
：分水岭算法将图像视为一个三维地形图，其中像素强度代表高度。局部最小值被视为“集水盆地”，而连接这些集水盆地的脊线则被称为“分水岭”。算法通过模拟“水”从地形图的每个局部最小值开始“上涨”，当不同集水盆地的“水”相遇时，便形成分水岭。这些分水岭构成了图像的分割边界。

分水岭算法的一个优点是它倾向于产生连续的、封闭的分割边界，但它也容易出现过分割问题，即一个目标被分割成多个小区域。为了解决过分割问题，通常需要结合预处理（如平滑）或后处理（如区域合并）步骤。

5. 阈值

阈值处理是最简单也是最常用的图像分割技术之一，尤其适用于背景和前景之间存在明显对比的图像。

基本原理：阈值处理通过设定一个或多个阈值，将图像中的像素根据其灰度值（或颜色值）与阈值的比较结果划分为不同的类别。最常见的形式是全局阈值，将图像分为两个区域：前景和背景。如果像素值高于阈值，则归为前景；否则归为背景。
自适应阈值：当图像的照明不均匀时，单一的全局阈值可能无法获得理想的分割效果。自适应阈值方法将图像划分为若干个子区域，并为每个子区域计算一个独立的阈值，从而更好地适应局部照明变化。

阈值处理的优点是简单、快速，计算成本低。然而，其性能严重依赖于阈值的选择，并且对噪声和对比度变化敏感。

6. 区域增长

区域增长是一种基于像素相似性的图像分割方法。它从一个或多个“种子”像素开始，逐步将邻近的相似像素合并到当前区域中。

基本原理
：算法首先选择一个或多个种子像素。然后，它检查种子像素的邻居，如果邻居像素的属性（如灰度值、颜色、纹理等）与当前区域的统计特性（如平均值、方差等）相似，则将该邻居像素添加到当前区域中。这个过程持续进行，直到没有符合条件的邻居像素可以被添加到区域中为止。

区域增长的优点是它能够生成连通的区域，并且对噪声具有一定的鲁棒性。然而，它的性能对种子点的选择和相似性准则的定义非常敏感。不当的种子点选择或相似性准则可能导致欠分割或过分割。

7. 区域拆分和合并

区域拆分和合并是一种迭代的图像分割策略，它结合了自上而下（拆分）和自下而上（合并）的方法。

区域拆分：算法首先将整个图像视为一个大的区域。然后，它检查该区域是否满足某些均匀性准则。如果区域不均匀，则将其拆分成更小的子区域。这个拆分过程递归进行，直到所有子区域都满足均匀性准则为止。通常采用四叉树结构进行拆分。
区域合并：在拆分过程完成后，可能会出现许多细小的、相邻的区域。区域合并阶段则检查相邻区域之间的相似性。如果相邻区域之间足够相似，则将它们合并成一个更大的区域。合并过程通常基于区域之间的灰度差异、纹理相似性或边界强度等。

区域拆分和合并的优点是它能够处理不同尺度的图像特征，并且可以避免区域增长方法中对种子点选择的敏感性。然而，它的计算复杂度相对较高，并且拆分和合并准则的选择对结果影响很大。

结论

图像处理领域的技术多种多样，从图像恢复到特征提取再到图像分割，每种技术都有其独特的原理、优点和局限性。逆滤波和维纳滤波致力于恢复图像的原始信息，霍夫变换专注于提取几何形状，而分水岭、阈值、区域增长以及区域拆分和合并则提供了不同的图像分割策略。在实际应用中，通常需要根据具体的任务需求和图像特性，选择或结合使用多种图像处理技术，以达到最佳的处理效果。随着人工智能和深度学习技术的发展，图像处理领域也在不断演进，为我们提供了更多创新和高效的解决方案。
