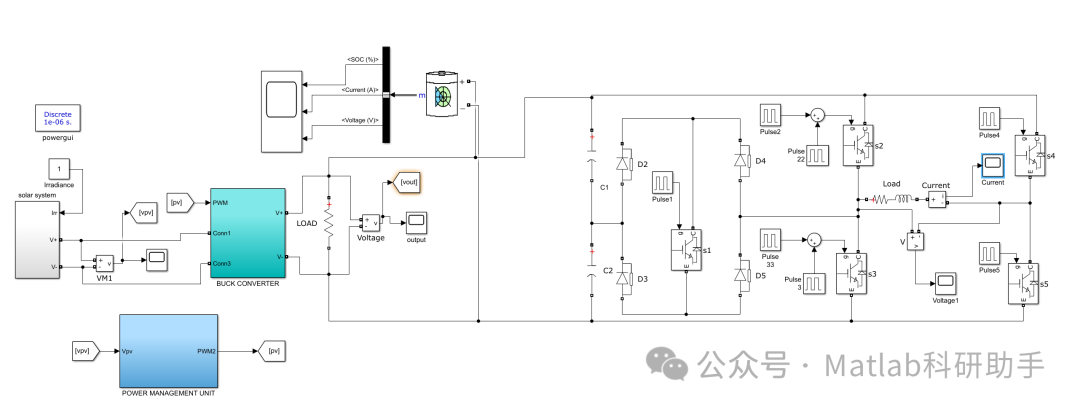

【太阳能电池系统与逆变器】太阳能电池的电压输出被储存在电池中，同时直流电压通过五级逆变器转换为交流电附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着全球对可持续能源需求的日益增长，太阳能作为一种清洁、可再生的能源，其利用价值和技术发展正受到前所未有的关注。在太阳能发电系统中，太阳能电池板负责将太阳光能转化为电能，而逆变器则扮演着至关重要的角色，它将太阳能电池产生的直流电（DC）转换为我们日常生活中普遍使用的交流电（AC）。本文将深入探讨太阳能电池的电压输出、电能储存以及直流电压通过多级逆变器转换为交流电的原理和重要性，并分析其在现代能源结构中的地位。

太阳能电池的电压输出与电能储存

太阳能电池，或称光伏电池，是利用光伏效应直接将光能转化为电能的半导体器件。当太阳光照射到太阳能电池表面时，光子被半导体材料吸收，激发电子，从而产生电流。单个太阳能电池的电压输出通常较低（例如0.5V左右），电流也有限。为了满足实际应用所需的电压和功率，多个太阳能电池会被串联和并联组合，形成太阳能电池板（或光伏组件）。

太阳能电池板产生的电能是直流电。在许多太阳能发电系统中，尤其是离网系统或需要持续供电的场合，这些直流电会被储存在电池组中。电池组通常由多个蓄电池（如铅酸电池、锂离子电池等）串联和并联而成，以提供所需的电压和容量。电能储存的意义在于解决太阳能发电的间歇性问题。太阳光照强度受天气、昼夜和季节变化影响，导致发电量波动。通过将电能储存在电池中，可以在没有阳光或阳光不足时继续供电，从而保证电力供应的稳定性和连续性。充电控制器是连接太阳能电池板和电池组的关键部件，它负责调节充电电流和电压，防止电池过充或过放，从而延长电池的使用寿命。

五级逆变器：直流到交流的转换

虽然太阳能电池产生的电能储存在电池中是直流电，但我们日常使用的绝大多数电器设备，以及电网输送的电力，都是交流电。因此，将直流电转换为交流电是太阳能发电系统不可或缺的一环，这一任务由逆变器（Inverter）完成。

逆变器根据其输出波形、拓扑结构和控制方式有多种分类。在高效能和高质量的太阳能发电系统中，多级逆变器，特别是五级逆变器，正变得越来越普遍。传统的两电平逆变器输出的交流电压波形是方波或准方波，谐波含量较高，不利于电网的稳定性和用电设备的寿命。多级逆变器通过将直流电压源进行多级分解，输出阶梯形的近似正弦波电压。

五级逆变器是一种先进的多级逆变器拓扑结构，它能够生成五级电压输出，即正最大电压、正中间电压、零电压、负中间电压和负最大电压。通过精确控制这些电压电平的切换，五级逆变器能够输出更接近纯正弦波的交流电。这种阶梯波形相比于两电平逆变器的方波，具有以下显著优势：

1. 更低的谐波失真（THD）

   ：五级逆变器输出波形的谐波含量大幅降低，减少了对电网的污染，提高了电能质量。

2. 更高的效率

   ：通过减小开关损耗和传导损耗，多级逆变器通常比传统逆变器具有更高的转换效率。

3. 更小的滤波器需求

   ：由于输出波形已经很接近正弦波，所需的输出滤波器体积和成本可以显著降低。

4. 更好的电磁兼容性（EMC）

   ：更低的谐波意味着更少的电磁干扰，有助于系统满足严格的EMC标准。

5. 更高的输出电压和功率

   ：通过串联多个电压源，多级逆变器可以更容易地实现更高的输出电压和功率，适用于大型并网光伏电站。

在五级逆变器中，常见的拓扑结构包括级联H桥逆变器（Cascaded H-Bridge Inverter）、二极管钳位型逆变器（Diode-Clamped Inverter，又称NPC逆变器）和飞跨电容型逆变器（Flying Capacitor Inverter）。这些拓扑结构各有优缺点，工程师会根据具体应用场景和性能要求选择合适的方案。通过复杂的脉宽调制（PWM）技术，逆变器精确控制开关器件的通断，从而生成所需的交流电压和频率。

太阳能电池系统与逆变器在可持续能源中的作用

太阳能电池系统与逆变器的结合，是现代可持续能源体系的重要组成部分。它们共同使得太阳能这种间歇性、直流输出的能源，能够高效、稳定地接入现有的交流电网，并为各类用电设备供电。

1. 促进能源转型

   ：通过将太阳能转化为可用的电能，光伏系统减少了对化石燃料的依赖，有助于降低碳排放，应对气候变化。

2. 提高能源独立性

   ：分布式光伏系统，特别是带有储能和逆变器的系统，可以为家庭和企业提供本地电力，减少对集中式电网的依赖，提高能源安全性。

3. 实现电网并网

   ：高质量的逆变器确保了并网光伏系统能够将产生的电能平稳地注入电网，甚至在某些情况下，当发电量超过需求时，可以向电网售电，产生经济效益。

4. 支持偏远地区供电

   ：在没有电网覆盖的偏远地区，独立的太阳能电池系统与逆变器可以提供可靠的电力，改善当地居民的生活质量。

5. 推动技术创新

   ：为了提高效率、降低成本、增强可靠性，太阳能电池和逆变器技术都在持续创新，例如新型光伏材料、更智能的逆变器控制算法、更紧凑的系统集成等。

结论

太阳能电池系统与逆变器是太阳能发电技术的核心组成部分。太阳能电池将光能转化为直流电，并通过电池储存以克服间歇性。而五级逆变器则以其先进的拓扑结构和控制技术，将储存的直流电高效、高质量地转换为交流电，满足了现代社会对电力的需求。随着全球对清洁能源的不断追求，以及技术的持续进步，太阳能电池系统与逆变器将在构建可持续能源未来中扮演越来越关键的角色，为人类社会的绿色发展贡献重要力量。

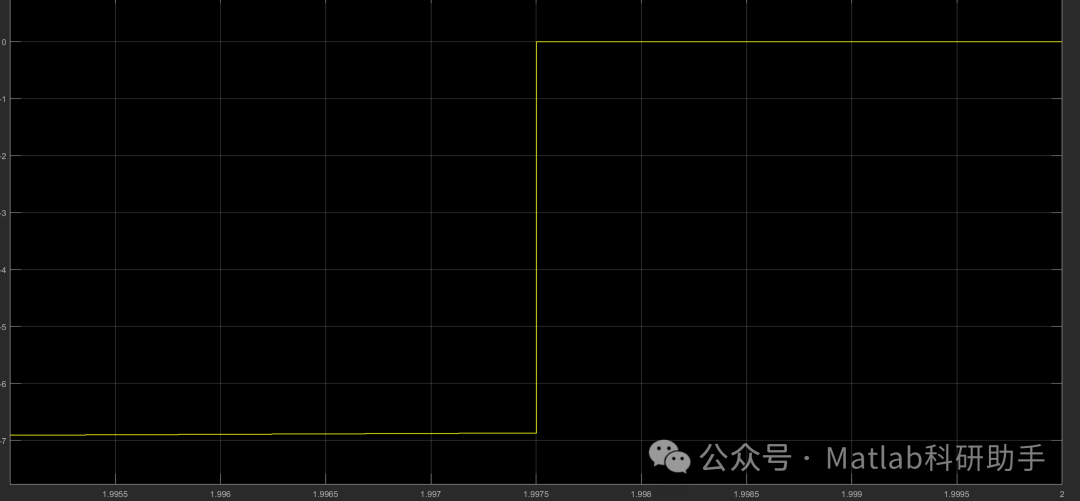

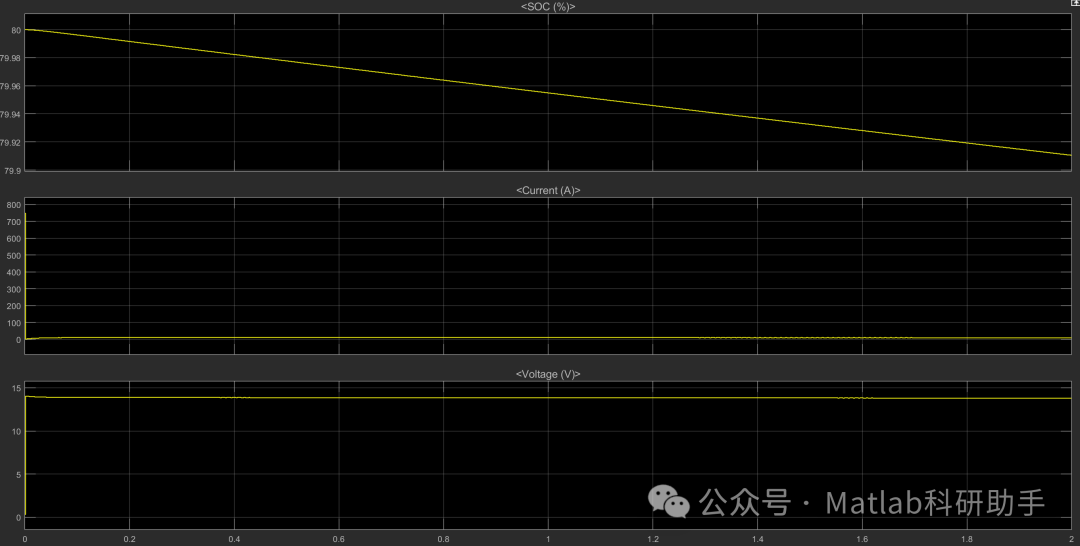

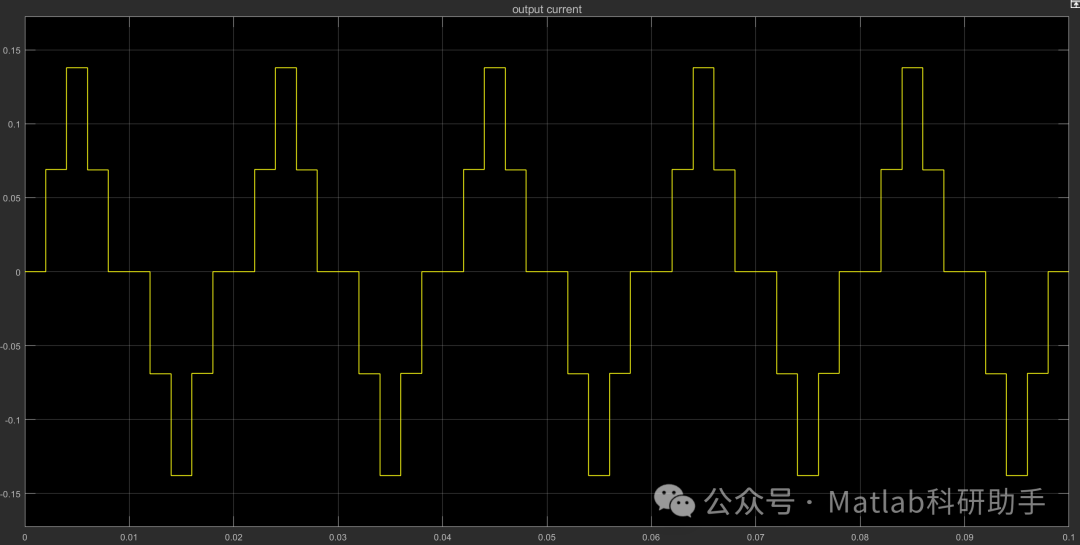

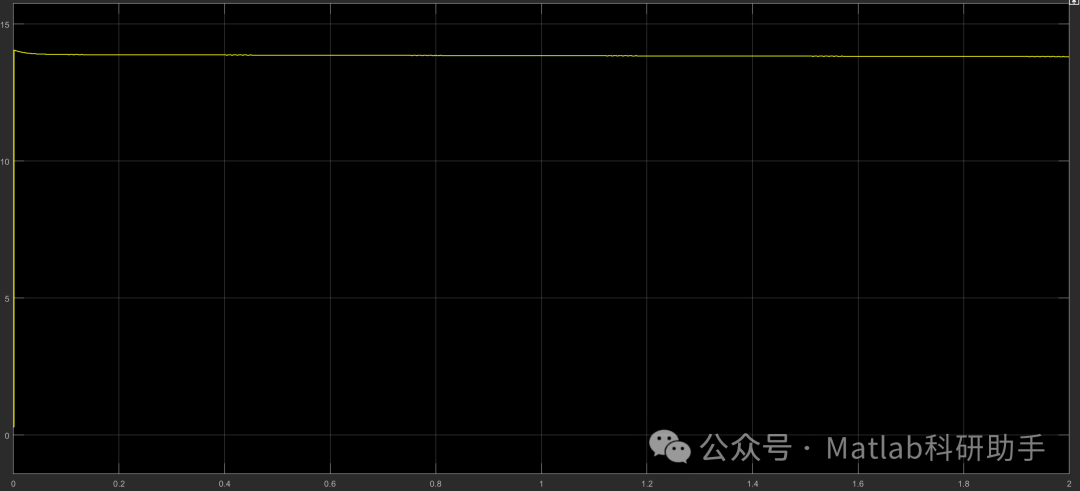

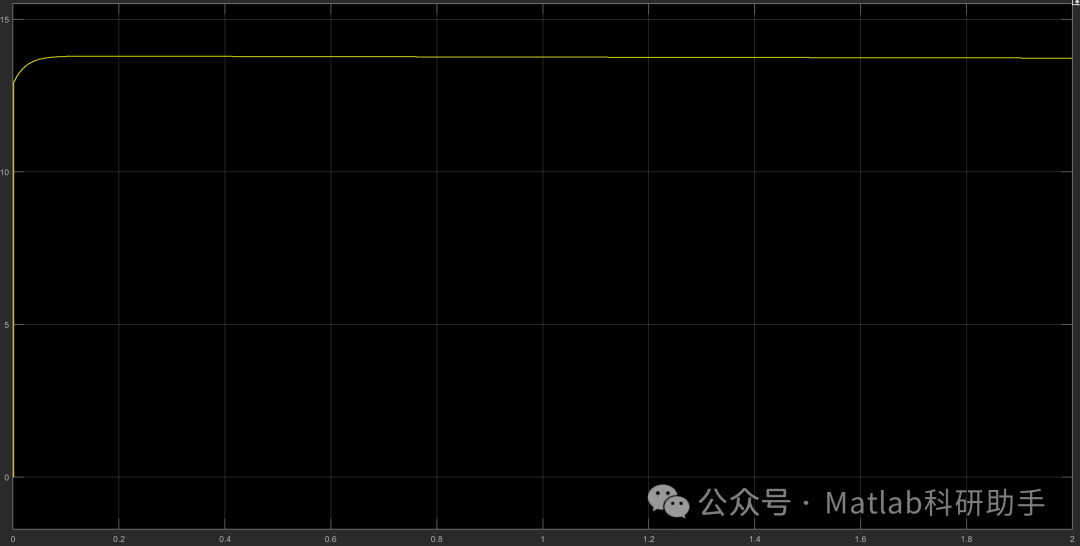

⛳️ 运行结果

🔗 参考文献

[1] 赵策,张建成,郭伟.一种光储直流微网经直流-异步电机并网控制方法[J].华北电力大学学报：自然科学版, 2019, 46(1):7.DOI:CNKI:SUN:HBDL.0.2019-01-004.

[2] 刘保瑞.T型三电平单相三线制户用光伏储能逆变器控制策略研究[D].北方工业大学,2024.

[3] 秦亚.锂电池储能系统在机场静变电源系统中的应用研究[D].上海电机学院[2025-09-27].DOI:CNKI:CDMD:2.1018.105623.
