在新能源产业快速发展的背景下，锂离子电池凭借能量密度高、循环寿命长、无记忆效应等优势，已成为电动汽车、储能系统、便携式电子设备的核心能源载体。其性能与效率直接决定了终端产品的续航能力、运行稳定性与使用成本。然而，锂离子电池的性能受多因素耦合影响：电池组的串并联配置决定了系统的电压与电流输出能力，负载特性影响能量消耗的匹配度，放电倍率（C-rate）关联充放电速度与发热损耗，容量与电量状态（SOC）则直接反映电池的能量存储与剩余可用能力。

当前，锂离子电池应用中仍面临性能瓶颈：如电动汽车高速行驶时因放电倍率过高导致续航骤降，储能系统因电池组一致性差引发局部过热，便携式设备因负载波动导致电量预估偏差等。因此，从电池组配置、负载选择、放电倍率、容量与 SOC 等维度，系统研究锂离子电池模型的最佳性能与效率，对优化电池设计、延长使用寿命、提升终端产品体验具有重要的理论与工程价值。

二、电池组配置对性能与效率的影响

锂离子电池组通过单体电池的串联与并联实现电压与容量的扩展，不同配置方案对系统的输出特性、效率与安全性影响显著，需从串并联拓扑、一致性控制、散热设计三方面展开分析。

2.1 串并联拓扑设计

串联配置：串联可提升电池组总电压（总电压 = 单体电压 × 串联数），适用于需要高电压输出的场景（如电动汽车驱动电机、高压储能系统）。例如，电动汽车电池组常采用 “数百节单体串联” 方案（如特斯拉 Model 3 电池组由 4416 节 18650 单体串联，总电压约 350V）。但串联时，单体电压一致性至关重要：若某一单体电压过低（如老化导致），会成为 “短板”，限制整个电池组的充放电能力，甚至引发过充过放。

并联配置：并联可提升电池组总容量（总容量 = 单体容量 × 并联数），增强大电流放电能力（如便携式设备、低压储能系统）。例如，充电宝常采用 “多节单体并联” 方案（如 2 节 2000mAh 单体并联，总容量达 4000mAh），满足手机快充时的大电流需求。并联时，单体容量与内阻一致性是关键：若某一单体内阻过大，放电时会承担较少电流，导致其他单体过载，降低整体效率。

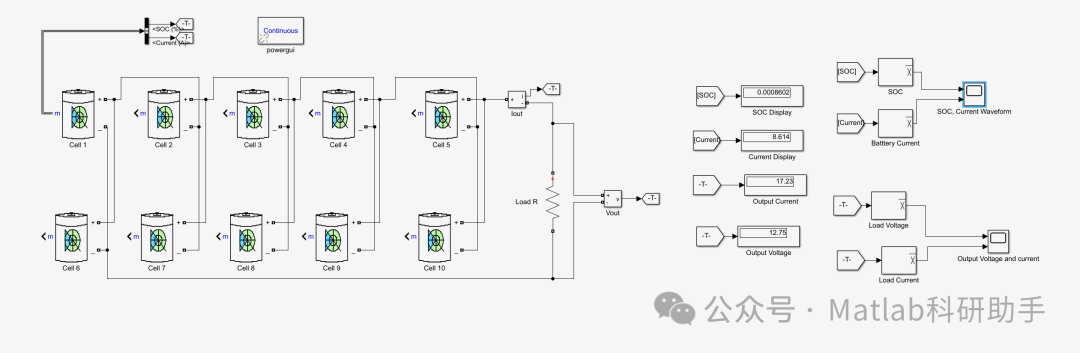

混合配置（串并混联）：实际应用中多采用 “先并后串” 或 “先串后并” 的混合拓扑，平衡电压与容量需求。例如，储能系统常采用 “3 并 100 串” 方案：先将 3 节 50Ah 单体并联（总容量 150Ah），再将 100 组并联单元串联（总电压 370V），既满足高压输出，又具备大容量存储能力。混合配置的核心是 “分组均衡”—— 通过对每组并联单元单独监控，避免因局部一致性差影响整体性能。

2.2 一致性控制策略

电池组一致性（电压、容量、内阻、温度一致性）是影响效率的核心因素，不一致会导致 “容量损耗” 与 “能量浪费”：

容量损耗：串联时，电池组总容量由最低容量单体决定（如 10 节串联中 9 节容量为 100Ah，1 节为 80Ah，总容量仅 80Ah）；并联时，内阻差异导致电流分配不均，内阻大的单体放电不完全，造成容量浪费。

优化策略：通过 “主动均衡” 与 “被动均衡” 技术提升一致性。被动均衡（如并联电阻放电）适用于小容量场景，通过对高电压单体放电，拉平电压差异；主动均衡（如电感、电容能量转移）适用于大容量场景，可将高容量单体的能量转移至低容量单体，均衡效率达 80% 以上（远高于被动均衡的 30%），显著提升电池组总容量利用率。

2.3 散热设计与效率关联

电池组充放电时会产生焦耳热（热量 = I²Rt，I 为电流，R 为内阻，t 为时间），串并联数量越多，热量累积越明显，若散热不佳，会导致温度升高，进而降低电池效率（温度每升高 10℃，锂离子迁移速率下降 5%-10%），甚至引发热失控。

串联散热：串联电池组热量分布较均匀，可采用 “蛇形水冷管” 或 “片状散热器” 贴附在单体侧面，通过强制对流带走热量；

并联散热：并联电池组因电流集中，局部热量更高（如中心位置单体），需采用 “分布式散热”（如每个并联单元配置独立散热风扇），避免局部过热。

效率提升效果：合理的散热设计可使电池组工作温度控制在 25-35℃（最佳温度区间），相较于无散热设计，充放电效率提升 5%-8%，循环寿命延长 30% 以上。

三、负载选择的匹配性与效率优化

负载的功率特性（恒定功率、恒定电流、脉冲功率）决定了电池的能量输出模式，负载与电池特性的匹配度直接影响效率 —— 匹配度越高，能量损耗越小，性能越稳定。

3.1 负载类型与电池特性的匹配原则

恒定功率负载（如电阻炉、LED 照明）：负载功率固定（P=UI），电池需根据负载功率调整输出电流（I=P/U）。匹配关键是 “功率范围契合”：若负载功率超过电池最大输出功率（如 500W 负载搭配仅支持 300W 输出的电池），会导致电池过载，电压骤降，效率从 90% 以上降至 60% 以下；若负载功率过低（如 10W 负载搭配 300W 电池），电池工作在低功率区间，内阻损耗占比升高（内阻损耗 = I²R，电流过小导致内阻损耗相对增大），效率同样下降。

恒定电流负载（如充电器、小型电机）：负载电流固定（I 恒定），电池输出电压随 SOC 下降而降低（如锂离子电池从满电 4.2V 降至放电终止电压 2.75V）。匹配关键是 “电流与放电倍率契合”：若负载电流对应的放电倍率（C-rate = 负载电流 / 电池容量）超过电池最佳倍率范围（如 1C 容量为 100Ah 的电池，负载电流 200A 对应 2C 放电），会导致极化增大（电压降 = IR 极化 + 浓差极化），效率降低。

脉冲功率负载（如电动汽车加速、无人机起飞）：负载功率呈脉冲式波动（如电动汽车加速时功率从 10kW 骤升至 100kW），电池需具备 “快速功率响应能力”。匹配关键是 “脉冲持续时间与电池恢复能力契合”：若脉冲持续时间过长（如超过 10 秒），电池极化无法及时恢复，电压持续下降；若脉冲间隔过短，电池未完成离子迁移，会导致后续脉冲输出能力下降。

3.2 负载优化策略

负载功率分级控制：对大功率负载（如电动汽车）采用 “分级输出” 策略，根据电池 SOC 与温度调整负载功率。例如，当电池 SOC 低于 20% 或温度高于 40℃时，限制负载最大功率（如从 150kW 降至 80kW），避免过载损耗；当 SOC 高于 50% 且温度正常时，允许满功率输出，提升使用体验。

负载与电池的动态匹配：通过 “DC/DC 转换器” 实现负载与电池的电压匹配。例如，太阳能储能系统中，电池电压随 SOC 波动（如 24V-36V），而负载（如逆变器）需稳定 380V 输入，通过 DC/DC 转换器将电池电压升压至 380V，使负载工作在额定电压下，效率提升至 95% 以上（相较于直接连接的 85%）。

脉冲负载的能量缓冲：对脉冲功率负载，可搭配 “超级电容” 作为辅助储能元件，缓解电池的脉冲压力。例如，混合动力汽车中，超级电容承担加速时的脉冲电流（如 200A），电池仅提供稳定电流（如 50A），减少电池极化损耗，充放电效率提升 10%-15%，循环寿命延长 2 倍以上。

四、放电倍率（C-rate）对性能与效率的影响

放电倍率（C-rate）是衡量电池放电速度的核心指标（1C 表示 1 小时内将电池容量完全放电，如 100Ah 电池 1C 放电电流为 100A），其对电池的电压特性、容量发挥、能量效率与寿命影响显著，需从倍率特性、损耗机制、最佳倍率区间三方面分析。

4.1 放电倍率的特性曲线

电压特性：放电倍率越高，电池端电压下降越快。以三元锂离子电池（额定电压 3.7V，容量 100Ah）为例：1C 放电时，端电压从 4.2V 平稳降至 2.75V，放电时间约 60 分钟；5C 放电时，端电压快速降至 2.75V，放电时间仅 10 分钟（实际容量仅 80Ah，容量衰减 20%）；10C 放电时，端电压骤降，放电时间不足 5 分钟，容量衰减超 40%。

容量发挥：高倍率放电会导致 “容量损失”，原因是锂离子迁移速度无法匹配电流需求：放电倍率越高，电极表面锂离子消耗越快，电解液中锂离子来不及补充，形成 “浓差极化”，导致电池提前达到放电终止电压（2.75V），无法释放全部容量。

能量效率：能量效率 =（放电能量 / 充电能量）×100%，放电倍率越高，能量效率越低。例如，1C 充放电时，能量效率约 90%（充电能量 100Wh，放电能量 90Wh）；5C 充放电时，能量效率降至 75%（充电能量 100Wh，放电能量 75Wh），主要因高倍率下焦耳热损耗（I²Rt）与极化损耗（IR 极化 + 浓差极化）增大。

4.2 放电倍率的损耗机制

焦耳热损耗：与放电电流的平方成正比（Q=I²Rt），是高倍率下的主要损耗。例如，100Ah 电池 1C 放电（100A）时，内阻 R=0.005Ω，1 小时焦耳热损耗 = 100²×0.005×3600=1.8×10⁶J（约 0.5kWh）；5C 放电（500A）时，焦耳热损耗 = 500²×0.005×3600=4.5×10⁷J（约 12.5kWh），是 1C 的 25 倍。

极化损耗：包括 “欧姆极化”“电化学极化”“浓差极化”：

欧姆极化：由电极、电解液、集流体的电阻导致，放电电流越大，电压降越大（ΔV=IR）；

电化学极化：由电极表面电化学反应速率滞后导致，高倍率下反应无法及时进行，电压降增大；

浓差极化：由电解液中锂离子浓度分布不均导致，高倍率下电极表面锂离子耗尽，形成浓度梯度，电压降增大。

寿命损耗：高倍率放电会加速电池老化，原因是：① 高电流导致电极材料颗粒脱落（如负极石墨层剥离）；② 电解液分解加剧（产生气体，导致内阻增大）；③ 锂枝晶生长（刺穿隔膜，引发短路风险）。例如，1C 循环时电池寿命可达 1000 次，5C 循环时寿命仅 300 次，衰减超 70%。

4.3 最佳放电倍率区间

不同应用场景的最佳放电倍率不同，需结合性能需求与寿命成本平衡选择：

电动汽车：最佳放电倍率为 0.5C-2C。0.5C（如 100Ah 电池 50A 放电）适用于匀速行驶（续航最长），2C（200A 放电）适用于加速与爬坡（满足动力需求），避免超过 3C 放电（防止续航骤降与寿命缩短）；

储能系统：最佳放电倍率为 0.1C-0.5C。储能系统需长期稳定运行，低倍率放电（如 0.2C）可减少损耗，能量效率达 90% 以上，循环寿命超 5000 次；

便携式设备：最佳放电倍率为 0.2C-1C。如手机电池（4000mAh），0.5C 放电（2000mA）适用于日常使用（续航约 2 小时），1C 放电（4000mA）适用于快充（充电时间约 1 小时），避免超过 2C 放电（防止手机发烫与电池鼓包）。

五、容量与电量状态（SOC）对性能与效率的影响

电池容量（额定容量与实际容量）决定了能量存储上限，电量状态（SOC，反映剩余电量百分比）则直接关联续航能力与充放电策略，两者共同影响电池的性能输出与效率稳定性。

5.1 容量特性与效率关联

额定容量与实际容量：额定容量是电池出厂时标注的容量（如 100Ah@1C，25℃），实际容量受温度、放电倍率、循环次数影响：① 温度降低，实际容量下降（如 - 20℃时，三元锂电池实际容量仅为额定容量的 60%）；② 放电倍率升高，实际容量下降（如 5C 放电时，实际容量仅为额定容量的 80%）；③ 循环次数增加，实际容量衰减（如循环 1000 次后，实际容量降至额定容量的 80% 以下）。

容量衰减对效率的影响：容量衰减伴随内阻增大（如循环 1000 次后，内阻从 0.005Ω 增至 0.01Ω），导致充放电损耗增大。例如，100Ah 电池循环前 1C 放电能量 = 3.7V×100Ah=370Wh，循环 1000 次后实际容量 80Ah，内阻 0.01Ω，1C 放电能量 = 3.7V×80Ah - I²Rt=296Wh - 100²×0.01×3600/3600=296Wh - 10Wh=286Wh，能量效率从 90% 降至 85%。

5.2 SOC 的精准估算与性能优化

SOC 是电池管理系统（BMS）的核心参数（SOC = 剩余容量 / 额定容量 ×100%），精准估算 SOC 可避免过充过放，优化充放电策略，提升效率。
