【最小均方（LMS）算法的分流有源滤波器】分流有源滤波器采用最小均方（LMS）算法的仿真电路可以减轻谐波和无功功率附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在电力系统中，非线性负载（如整流器、变频器、电弧炉等）的广泛应用导致了严重的谐波污染和无功功率问题，这不仅会降低电能质量，还可能引发设备过热、继电保护误动作等一系列不良后果。分流有源滤波器（Shunt Active Power Filter，SAPF）作为一种有效的电能质量治理装置，能够动态补偿谐波电流和无功功率，而将最小均方（Least Mean Square，LMS）算法应用于分流有源滤波器的控制，可显著提升其补偿精度和响应速度。本文将聚焦于采用 LMS 算法的分流有源滤波器仿真电路，深入探讨其在减轻谐波和无功功率方面的作用机制与优势。

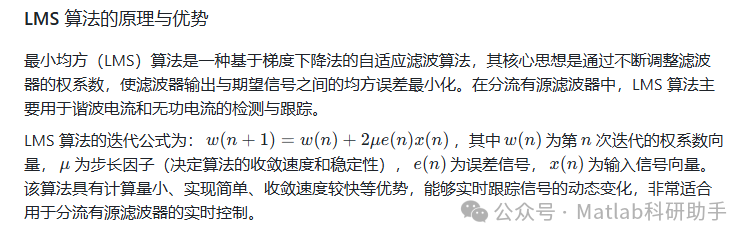

分流有源滤波器与 LMS 算法的核心原理

分流有源滤波器的基本构成与功能

分流有源滤波器主要由主电路和控制电路两部分组成。主电路通常采用电压型逆变器拓扑，通过连接电抗器与电网并联，其核心功能是检测出电网中的谐波电流和无功电流，并产生与这些电流大小相等、方向相反的补偿电流注入电网，从而使电网侧电流仅含基波有功分量，实现谐波抑制和无功补偿的目的。

在运行过程中，分流有源滤波器需要实时跟踪电网电流和负载电流的变化，精准识别出需要补偿的分量。主电路中的逆变器在控制信号的驱动下，通过功率开关器件（如 IGBT）的通断，将直流侧电压转换为所需的补偿电流，与电网电流、负载电流形成动态平衡。

基于 LMS 算法的分流有源滤波器仿真电路设计

仿真电路的整体架构

基于 LMS 算法的分流有源滤波器仿真电路通常包含以下几个关键模块：电网模块、非线性负载模块、分流有源滤波器主电路模块、LMS 算法控制模块以及检测模块。

• 电网模块：提供三相交流电源，通常设定为理想正弦波电压源，其参数（如电压等级、频率）根据实际电力系统标准配置。

• 非线性负载模块：模拟实际应用中的谐波源，如三相不可控整流桥带阻感负载，该负载在运行时会产生大量的谐波电流（主要为 3 次、5 次、7 次等奇次谐波）和无功功率。

• 分流有源滤波器主电路模块：由直流侧电容、三相电压型逆变器和连接电抗器组成。直流侧电容提供稳定的直流电压支撑，逆变器通过 IGBT 的开关动作生成补偿电流，连接电抗器用于抑制电流变化率，减少开关器件的开关损耗。

• LMS 算法控制模块：这是整个仿真电路的核心，负责谐波电流和无功电流的检测与补偿指令的生成。该模块首先采集电网电压和负载电流信号，以电网电压基波分量作为参考信号，通过 LMS 算法自适应调整权系数，分离出负载电流中的基波有功分量，进而得到需要补偿的谐波与无功电流分量（即负载电流与基波有功分量的差值），最后根据补偿分量生成 PWM 控制信号，驱动逆变器工作。

• 检测模块：用于实时监测电网电流、负载电流、补偿电流的波形及谐波含量，通常采用傅里叶变换（FFT）分析各次谐波的幅值，以评估滤波效果。

仿真电路的工作流程

1. 信号采集：检测模块实时采集电网三相电压和非线性负载三相电流信号，并将其传输至 LMS 算法控制模块。

1. 参考信号生成：以电网电压基波正序分量作为参考信号，该信号反映了电网理想的电压波形，是分离基波有功电流的基准。

1. LMS 算法自适应滤波：LMS 算法控制模块将负载电流作为输入信号，参考信号作为期望信号，通过迭代调整权系数，使滤波器输出尽可能接近负载电流中的基波有功分量。此时，误差信号（负载电流与滤波器输出的差值）即为需要补偿的谐波电流与无功电流之和。

1. 补偿电流生成：根据误差信号生成补偿电流指令，通过 PWM 调制技术将指令转换为逆变器功率开关器件的驱动信号，控制逆变器输出与误差信号大小相等、方向相反的补偿电流。

1. 动态平衡：补偿电流注入电网后，与负载电流中的谐波和无功分量相互抵消，使电网侧输入电流仅包含基波有功分量，实现谐波抑制和无功补偿。

LMS 算法在减轻谐波与无功功率中的作用机制

谐波抑制效果

非线性负载产生的谐波电流会导致电网电流波形畸变，而 LMS 算法通过自适应跟踪负载电流的变化，能够快速、准确地分离出谐波分量。在仿真电路中，当负载电流发生突变（如负载投入或切除）时，LMS 算法的权系数会迅速调整，使补偿电流实时跟随谐波电流的变化，从而有效抑制各次谐波。例如，对于三相整流桥负载，未接入分流有源滤波器时，电网电流总谐波畸变率（THD）可能超过 30%，而接入基于 LMS 算法的分流有源滤波器后，电网电流 THD 可降至 5% 以下（满足国家电能质量标准），其中 5 次、7 次等主要谐波的幅值可降低 90% 以上。

无功功率补偿效果

无功功率会增加电网的传输损耗，降低功率因数。LMS 算法在分离基波有功电流的同时，也将基波无功电流纳入了补偿范围（误差信号中包含基波无功分量）。通过补偿基波无功电流，可使电网侧的功率因数显著提高。在仿真中，当非线性负载的功率因数为 0.7（滞后）时，接入滤波器后，功率因数可提升至 0.95 以上，接近纯阻性负载的功率因数，大幅减少了无功功率的传输。

动态响应特性

LMS 算法的收敛速度直接影响滤波器的动态响应性能。通过合理选择步长因子

μ

（通常在 0.01-0.1 之间），可在保证算法稳定性的前提下，加快权系数的调整速度。在仿真中，当负载突然变化时，滤波器的响应时间（从负载变化到电网电流 THD 恢复至标准范围内的时间）可控制在 10ms 以内，远小于传统检测算法（如基于瞬时无功功率理论的 p-q 算法）的响应时间，体现了 LMS 算法在动态补偿中的优势。

仿真验证与优势分析

仿真结果验证

在 MATLAB/Simulink 等仿真平台搭建上述电路模型，设置电网电压为 380V/50Hz，非线性负载为三相不可控整流桥带 10kW 阻感负载（电感 L=10mH，电阻 R=10Ω）。仿真结果显示：

• 谐波抑制：补偿前，电网电流波形严重畸变，THD 为 35.2%；补偿后，电流波形接近正弦波，THD 降至 3.8%，各次谐波幅值均符合 GB/T 14549-1993《电能质量 公用电网谐波》标准。

• 无功补偿：补偿前，电网输入无功功率为 7.1kvar，功率因数为 0.71；补偿后，无功功率降至 0.8kvar，功率因数提升至 0.98。

• 动态响应：当负载在 0.5s 时突然增加至 15kW，补偿电流在 0.008s 内完成调整，电网电流 THD 在 0.01s 内恢复至 5% 以下。

技术优势

1. 自适应能力强：LMS 算法无需精确的系统模型，能够自动适应电网参数和负载特性的变化，在电网电压畸变或负载波动时仍能保持良好的补偿效果。

1. 实现简单：LMS 算法的计算量小，仅涉及加减和乘法运算，易于通过数字信号处理器（DSP）或现场可编程门阵列（FPGA）实现，适合工程应用。

1. 补偿精度高：通过不断迭代优化权系数，LMS 算法能够精确分离谐波和无功分量，补偿误差小，尤其对高次谐波的抑制效果优于传统算法。

1. 动态响应快：合理设计步长因子可加快算法收敛速度，满足非线性负载快速变化时的实时补偿需求。

结论与展望

基于最小均方（LMS）算法的分流有源滤波器仿真电路通过自适应检测与补偿机制，能够有效减轻电力系统中的谐波污染和无功功率问题，显著改善电能质量。仿真结果表明，该电路在谐波抑制、无功补偿和动态响应方面均表现出优异的性能，且具有实现简单、自适应能力强等优势。

未来，随着电力电子技术和智能算法的发展，可进一步优化 LMS 算法的步长调整策略（如采用变步长 LMS 算法），以兼顾收敛速度和稳态精度；同时，结合多目标优化算法设计滤波器主电路参数，降低系统损耗，提高整体效率。此外，将该技术与新能源并网系统相结合，可有效治理新能源发电（如光伏、风电）引入的谐波和无功问题，推动新型电力系统的安全稳定运行。

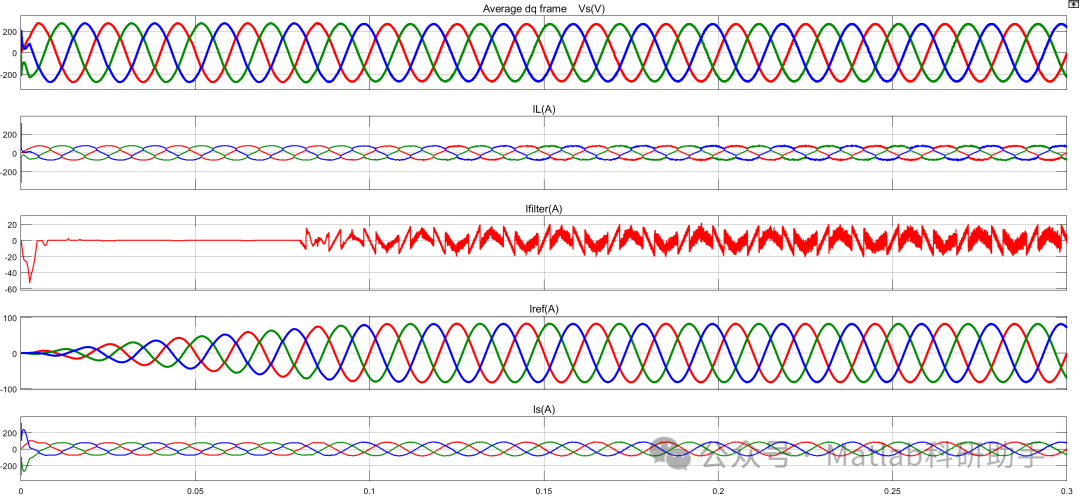

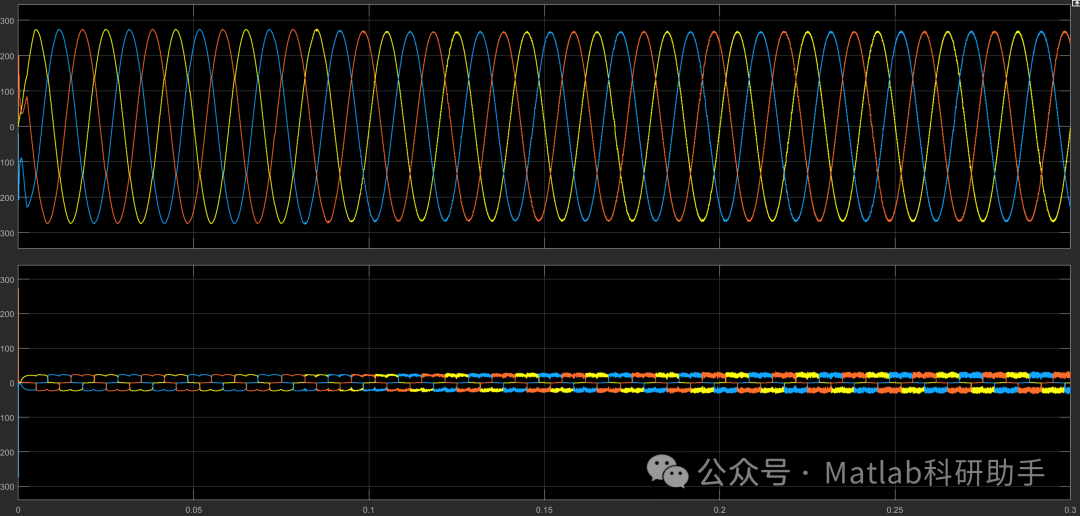

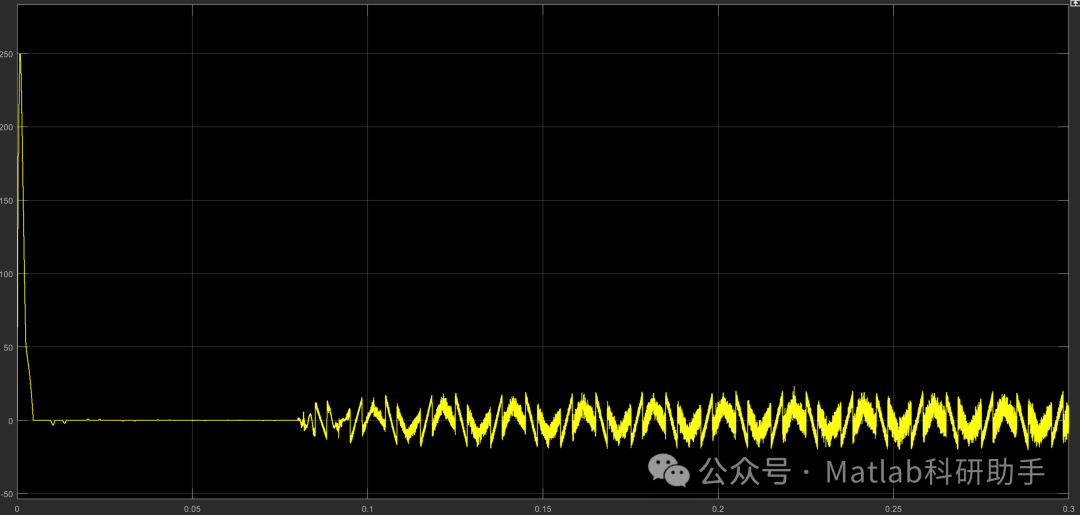

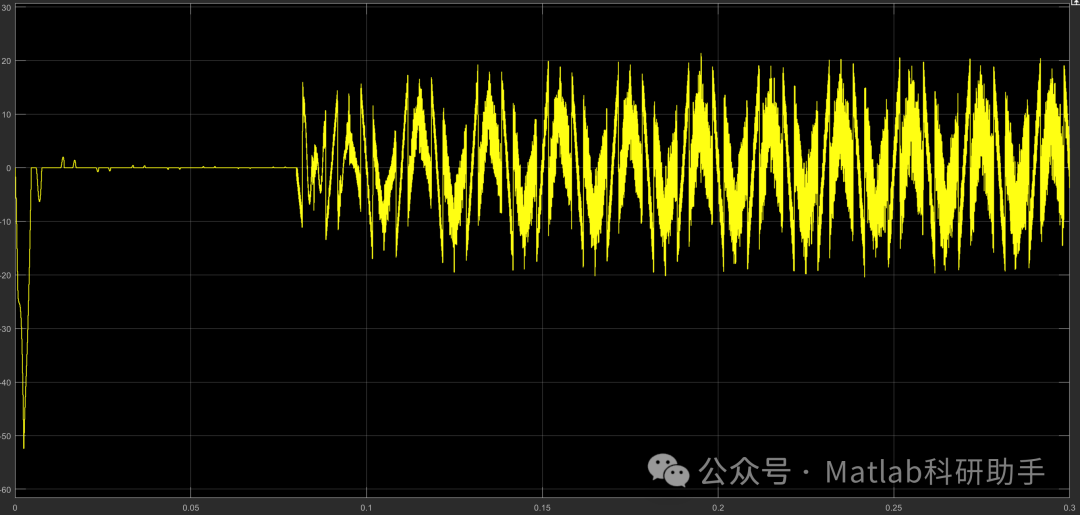

⛳️ 运行结果

🔗 参考文献

[1] 谷源涛,唐昆,崔慧娟,等.新的变步长归一化最小均方算法[J].清华大学学报(自然科学版), 2002.DOI:CNKI:SUN:QHXB.0.2002-01-004.

[2] 倪锦根,李锋.一种新的变步长最小均方自适应滤波算法[J].太赫兹科学与电子信息学报, 2008, 6(001):10-13.DOI:10.3969/j.issn.1672-2892.2008.01.003.

[3] 汪成曦,刘以安,张强.改进的最小均方自适应滤波算法[J].计算机应用, 2012, 32(7):4.DOI:10.3724/SP.J.1087.2012.02078.
