波导结构是现代光电子器件和微波器件的核心组成部分，其模式分析是设计和优化这些器件的关键步骤。精确高效地求解波导模式是波导理论研究和工程应用的基石。本文将深入探讨基于矩阵形式的波导模式求解方法，并详细阐述其在Matlab平台上的代码实现，包括理论推导、算法设计以及结果验证等方面。

一、理论基础：有限元法与矩阵方程

求解波导模式通常采用多种数值方法，例如有限差分法、有限元法、模态匹配法等。其中，有限元法因其在处理复杂几何形状方面的优势而被广泛应用。本方法的核心思想是将波导区域离散成有限个单元，在每个单元内用简单的基函数逼近电磁场的分布，从而将偏微分方程转化为代数方程组。

对于横向电磁场 (TEM) 模式的波导，其满足亥姆霍兹方程：

∇²H + k²H = 0

其中，H 为磁场强度矢量，k 为波数。有限元法将波导区域离散后，利用伽辽金法或变分法，可以将上述偏微分方程转化为如下矩阵方程：

[K] {H} = ω²[M] {H}

其中，[K] 为刚度矩阵，[M] 为质量矩阵，{H} 为磁场强度矢量的节点值向量，ω 为角频率。该方程是一个标准的广义特征值问题，其特征值 ω² 代表模式的传播常数，特征向量 {H} 代表相应的模式场分布。

刚度矩阵[K]和质量矩阵[M]的具体形式取决于所选择的单元类型和基函数。常见的单元类型包括三角形单元和四边形单元，基函数则可以是线性函数、二次函数等。矩阵元素的计算涉及到积分运算，通常采用数值积分方法进行求解。

二、算法设计与Matlab代码实现

基于上述理论基础，我们可以设计一个基于矩阵形式的波导模式求解器。以下为Matlab代码实现的主要步骤：

1. 几何建模与网格划分: 利用Matlab自带的有限元工具箱或第三方库，对波导结构进行几何建模并进行网格划分。网格的精度直接影响计算结果的准确性，需要根据实际情况进行选择。

2. 矩阵元素计算: 根据选择的单元类型和基函数，编写程序计算刚度矩阵[K]和质量矩阵[M]的元素。这部分代码通常比较复杂，需要仔细推导和编写。可以使用数值积分方法，例如高斯积分法，提高计算精度。

3. 特征值求解: 利用Matlab的特征值求解函数 eig() 求解矩阵方程的特征值和特征向量。特征值代表模式的传播常数，特征向量代表模式场分布。

4. 结果后处理: 对求解结果进行后处理，例如绘制模式场分布图、计算截止频率等。这部分代码可以根据实际需求进行定制。

三、结果验证与误差分析

为了验证代码的正确性和精度，可以将计算结果与已知的解析解或其他数值方法的结果进行比较。误差分析是评估计算结果可靠性的重要环节。影响计算精度的主要因素包括网格密度、单元类型、基函数的阶数等。通过调整这些参数，可以控制计算精度，并达到设计要求。

四、结论与展望

本文详细介绍了基于矩阵形式的波导模式求解器在Matlab平台上的代码实现，涵盖了理论基础、算法设计、代码实现以及结果验证等方面。该方法具有通用性强、精度高等优点，可以应用于各种波导结构的模式分析。未来可以进一步研究更高效的算法，例如预条件共轭梯度法，提高计算效率；同时，可以扩展该方法，使其能够处理更复杂的波导结构，例如非均匀波导、三维波导等。 此外，结合机器学习技术，可以实现波导结构参数与模式特性之间的快速预测，从而加速波导器件的设计与优化过程。 这将为光电子学和微波技术的发展提供强有力的技术支撑。

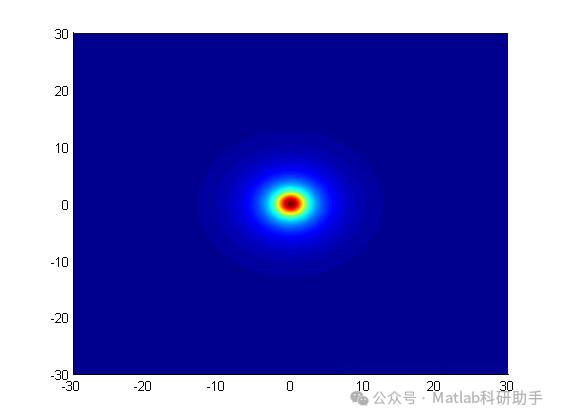

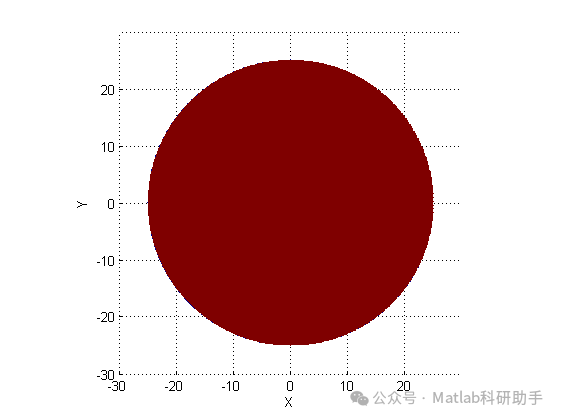

⛳️ 运行结果
