8通道16位DAC芯片LTC2600编程使用

1.简介

LTC2600是亚德诺公司的单极性八通道16位轨至轨DAC，体积小，分辨率高。使用SPI驱动方式编程控制。

2.引脚功能

先上一张手册里面的引脚功能描述，重点关注片选引脚CS，时钟引脚SCK，数据输入SDI。

2.1 片选CS引脚：如引脚介绍上所说，当片选CS为低电平时，SCK被使能，SDI的数据转移到寄存器，CS为高时，SCK禁能，系统执行规定的命令。所以我们在写数据时先把CS拉低，等到数据写完再把CS拉高即可。

2.2 时钟SCK引脚：具体的使用逻辑参照SDI的引脚介绍和本文第三节的时序图，SCK上升沿时SDI发送一个bit的数据。

2.3 数据输入SDI：串行接口数据输入，单片机控制输出各个bit的值。

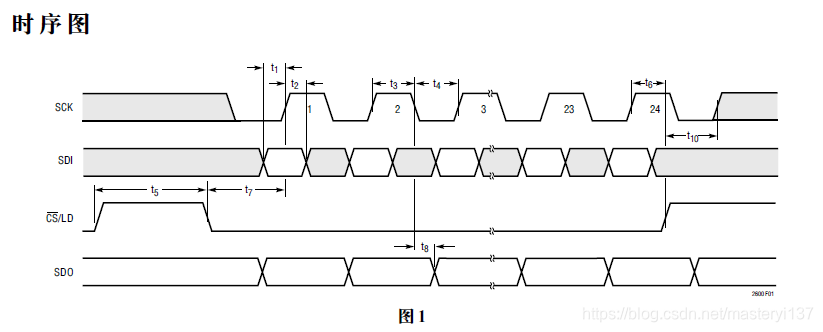

3.时序图

通过这张时序图，可以看出LTC2600的读写逻辑，和其他SPI读写大同小异。片选为低时才能发送数据，SDI在时钟SCK的上升沿发送数据。

4.数
