段描述符S位,TYPE域

段描述符S位，TYPE域

S=1，表示代码段/数据段;

S=0，表示系统段。

Type 类型描述如下表：

类型域					描述
十进制	数据段
		E	W	A
0	0	0	0	0	只读
1	0	0	0	1	只读，可访问
2	0	0	1	0	可读，可写
3	0	0	1	1	可读，可写，可访问
4	0	1	0	0	只读，向低扩展
5	0	1	0	1	只读，向低扩展，可访问
6	0	1	1	0	可读，可写，向低扩展
7	0	1	1	1	可读，可写，向低扩展，可访问
	代码段
		C	R	A
8	1	0	0	0	只执行
9	1	0	0	1	只执行，可访问
10	1	0	1	0	可执行，可读
11	1	0	1	1	可执行，可读，可访问
12	1	1	0	0
13	1	1	0	1
14	1	1	1	0
15	1	1	1	1

数据段

A 访问位，表示该位最后一次被操作系统清零后，该段是否被访问过.每当处理器将该段选择符置入某个段寄存器时，就将该位置1.

W 是否可写

E 扩展方向

E=0，表示向上扩展，windows只使用向上扩展；E=1，表示向下扩展。

以上图为例，使用向上扩展，段的范围就是红色部分；使用向下扩展，段的范围就是绿色部分。

代码段

C=0，表示非一致代码段；C=1，表示一致代码段。

R=0，表示不可读；R=1，表示可读。

A=0，表示段未被访问；A=1，表示段曾被访问。

三、练习

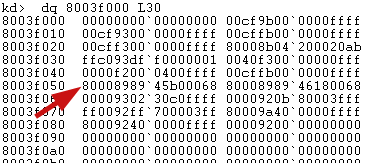

1、判断哪些是系统段描述符？哪些是代码或者数据段描述符？

看S位，高4字节的第5个十六进制字符的最低位就是S位。

这里的‘9’是1001，S=1，就是代码段或数据段.

这里的8是1000，S=0，就是系统段。

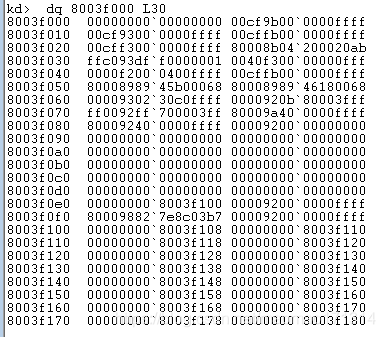

2、判断哪些是代码段描述符？哪些是数据段描述符？

根据题意，先找几个S=1的来分析、。

00cf9300 0000ffff

type=0x3=0011

最高位是0，是数据段。



00cffb00 0000ffff

type=0xb=1011

最高位是1，是代码段。

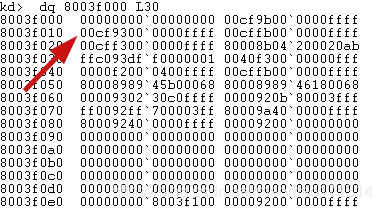

3、拆分几个数据段：E W A

00cf9300 0000ffff

0x3=0011

E:0

W:1

A:1



4、拆分几个代码段：C R A

00cffb00 0000ffff

0xb=1011

C:0

R:1

A:1



5、拆分几个系统段描述符

80008b04 200020ab

0x8=1000,S=0，所以是系统段；

0xb=1011



5.系统段描述符

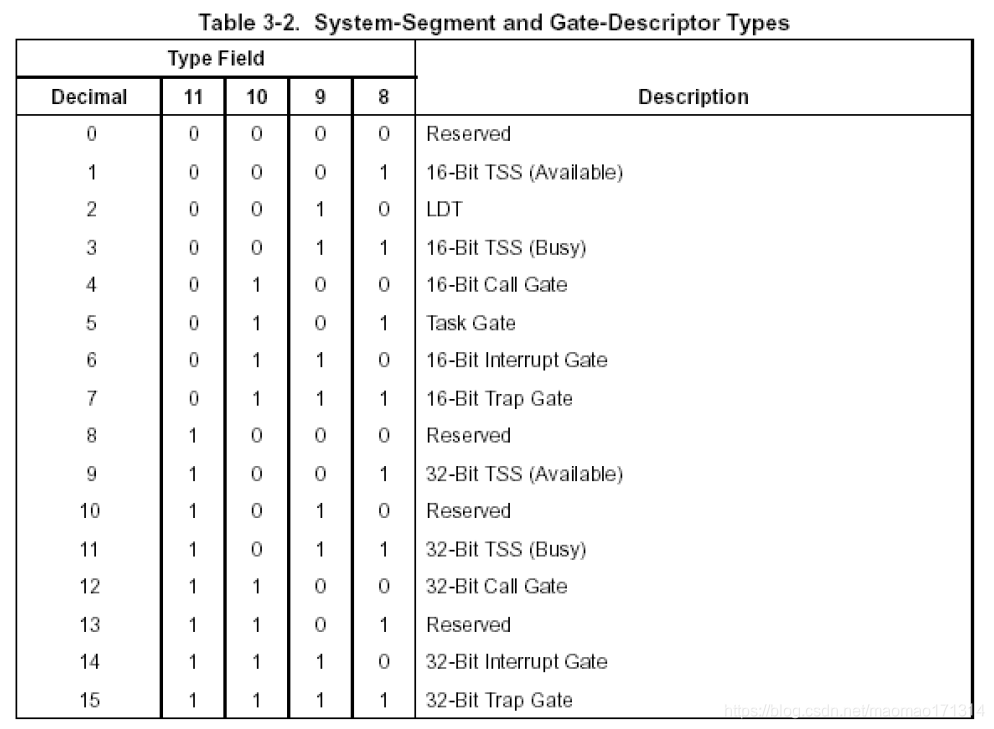

当S=0时，该段描述符为系统描述符.系统描述符有分为以下类型：
