段寄存器

一、段寄存器有哪些 ？

段寄存器有ES、CS、SS、DS、FS、GS、LDTR、TR共8个。

ES：扩展段。在串操作时(比如cmovs)目标操作数的基址是ES，源操作数是DS。

CS：代码段，配合EIP使用。

SS: 堆栈段，凡是基址是EBP或ESP的，段前缀就是SS。

DS：数据段，默认的都是DS。

FS、GS：80386 之后定义的。

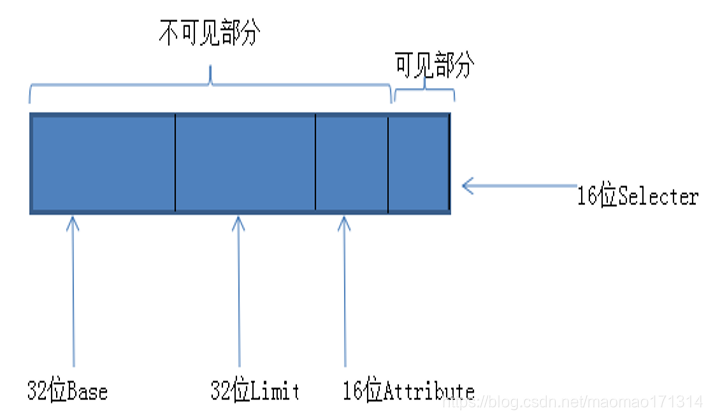

段寄存器结构：

段寄存器的大小是 96 位

段寄存器结构可以抽象成以下结构

struct Segment

{

  WORD Selector;  //16位段选择子，可见部分.  使用OD 或者X64dbg看段寄存器只会显示16位的段选择子可见部分.当读段寄存器(如mov ax,CS)的时候，只会返回这16位。或者push seg 操作针对的都是这16位。如果目标操作数是32位(如mov eax ,CS),则将16位零扩展成32位赋给目标操作数。但是写的时候，就会涉及到96位

  WORD Attribute; //16位表示的段属性, 表示了当前段寄存器是可读的可写的还是可执行的

  DWORD Base;     //32位表示的基址,表示段从哪里开始

  DWORD limit;    //32位表示,表示的是基址的长度. base + limit 可以确定一个段的大小

}

在x86下.我们可以看如下寄存器表示图.

寄存器名称	段选择子(Select)	段属性(Attributes)	段基址(Base)	段长(Limit)
ES(附加扩展段)	0x0023	可读，可写	0x00000000	0xFFFFFFFF
CS(代码段)	0x001B	可读，可写	0x00000000	0xFFFFFFFF
SS(堆栈段)	0x0023	可读，可写	0x00000000	0xFFFFFFFF
DS(数据段)	0x0023	可读，可写	0x00000000	0xFFFFFFFF
FS(分段机制)	0x003B	可读，可写	0x7FFDF000	0xFFF
GS	未使用	未使用	未使用	未使用



二、段寄存器读写

可以使用MOV指令对段寄存器进行读写。

读操作时，可以读到段寄存器的段选择子部分的16位。例如 mov ax,es 指令会把es寄存器的段选择子读到ax。

写操作时，会写入96位，其中源操作数的16位写入到段寄存器的段选择子部分，另外80位会根据段选择子从GDT表（全局描述表）中获取。因此，

1 .mov ax,cs

2. mov ds,ax

实际上是把cs完整的复制给了ds。

三、段属性探测

CS代码段属性探测

int Var = 0;

int main()

{

    __asm

    {

        mov ax,cs

        mov ds,ax

        mov dword ptr ds:[Var],eax         ;等价于 mov dword ptr cs:[Var],eax

    }

}

将CS赋值到AX中. AX赋值给DS. 此时DS就代表CS了. 如果以把eax之给 CS.则会出现错误.

说明权限确实是不可写.

其它代码段段属性探测

int Var = 0; int main()

{

    __asm

    {

        mov ax,ss

        mov ds,ax

        mov dword ptr ds:[Var],eax

    }

}

段基地址探测

通常我们用汇编读写某一个地址时，如下：
Mov dword ptr ds:[0x123846],eax
这时我们把eax 的值往地址去写，写的地址是：
ds.base + 0x123456

int main()

{

    __asm

    {

        mov ax,fs

        mov gs,ax

        mov eax,gs:[0]

    }

}

段长探测

在段地址探测中,访问有效地址等价于段.base + 偏移地址

int main()

{

    __asm

    {

        mov ax, fs

        mov gs, ax

        mov eax, gs: [0]  //fs.base + 0 读取

        mov eax,gs:[0x1000]//fs.base + 0x1000

        mov eax, dword ptr ds : [eax + 0xFFF] ;

       // mov eax,gs:[0x1000] //fs.base + 0x1000 读取



    }

}
