网络工程师--网络规划和设计案例分析（6）

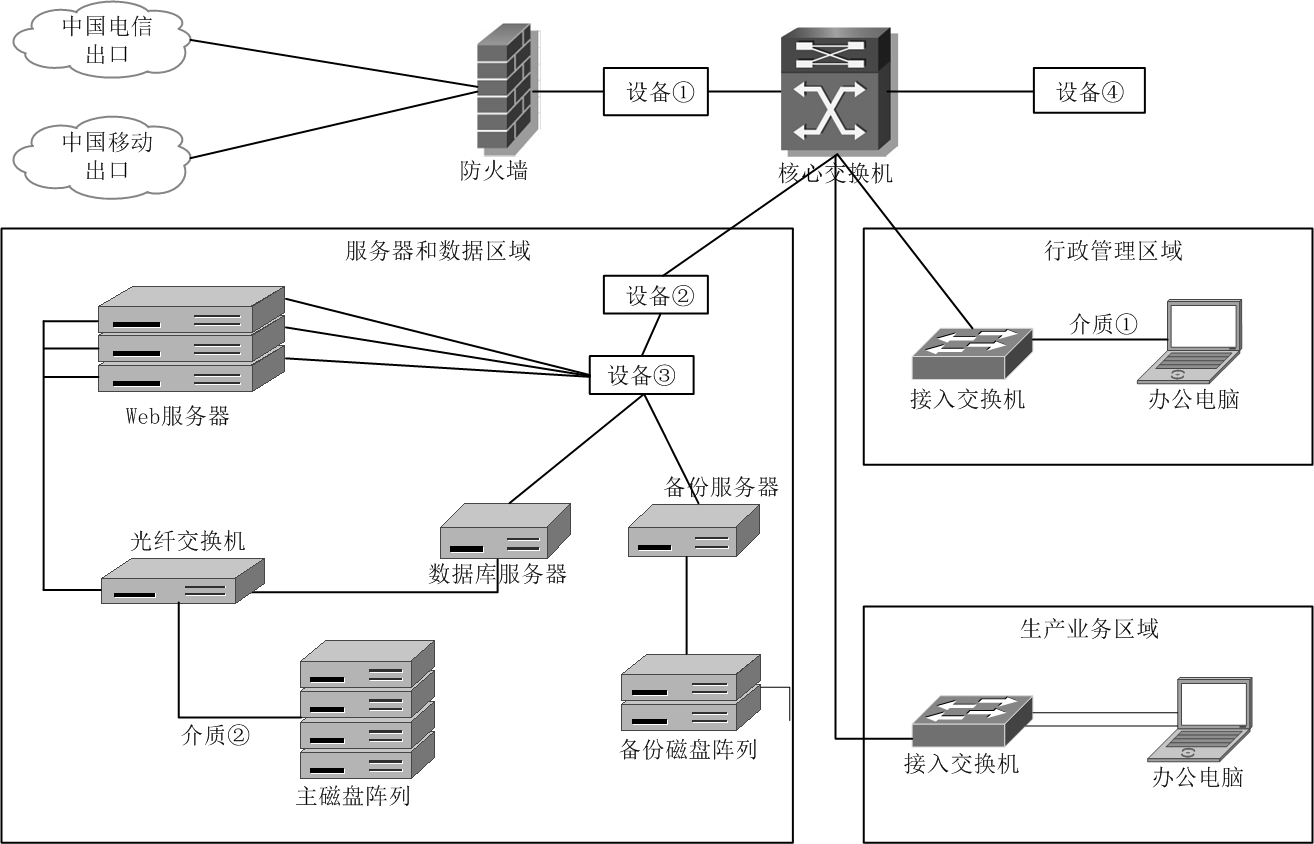

案例：某企业网络拓扑如下图所示，中国电信和中国移动双链路接入，采用硬件设备实现链路负载均衡，主磁盘阵列的数据通过备份服务器到备份磁盘阵列，根据下图分析相关问题：

案例分析一：根据上图进行分析：

1.设备①处部署：负载均衡

解析：

（1）负载均衡（Load Balance）：

       英文名称为Load Balance，其含义就是指将负载（工作任务）进行平衡、分摊到多个操作单元上进行运行，例如FTP服务器、Web服务器、企业核心应用服务器和其它主要任务服务器等，从而协同完成工作任务，负载均衡建立在现有网络结构之上，它提供了一种廉价有效透明的方法扩展网络设备和服务器的带宽、增加吞吐量、加强网络数据处理能力、提高网络的灵活性和可用性。

（2）负载均衡分类：

① 软/硬件负载均衡
<1> 软件负载均衡解决方案是指在一台或多台服务器相应的操作系统上安装一个或多个附加软件来实现负载均衡，如DNS Load Balance，CheckPoint Firewall-1 ConnectControl等，它的优点是基于特定环境，配置简单，使用灵活，成本低廉，可以满足一般的负载均衡需求。
软件解决方案缺点也较多，因为每台服务器上安装额外的软件运行会消耗系统不定量的资源，越是功能强大的模块，消耗得越多，所以当连接请求特别大的时候，软件本身会成为服务器工作成败的一个关键；软件可扩展性并不是很好，受到操作系统的限制；由于操作系统本身的Bug，往往会引起安全问题。
<2>硬件负载均衡解决方案是直接在服务器和外部网络间安装负载均衡设备，这种设备通常称之为负载均衡器，由于专门的设备完成专门的任务，独立于操作系统，整体性能得到大量提高，加上多样化的负载均衡策略，智能化的流量管理，可达到最佳的负载均衡需求。
负载均衡器有多种多样的形式，除了作为独立意义上的负载均衡器外，有些负载均衡器集成在交换设备中，置于服务器与Internet链接之间，有些则以两块网络适配器将这一功能集成到PC中，一块连接到Internet上，一块连接到后端服务器群的内部网络上。一般而言，硬件负载均衡在功能、性能上优于软件方式，不过成本昂贵。
② 本地/全局负载均衡
<1>负载均衡从其应用的地理结构上分为本地负载均衡(Local Load Balance)和全局负载均衡(Global Load Balance，也叫地域负载均衡)，本地负载均衡针对本地范围的服务器群做负载均衡，全局负载均衡针对不同地理位置、不同网络结构的服务器群做负载均衡。
<2>本地负载均衡不需要花费高额成本购置高性能服务器，只需利用现有设备资源,就可有效避免服务器单点故障造成数据流量的损失，通常用来解决数据流量过大、网络负荷过重的问题。同时它拥有形式多样的均衡策略把数据流量合理均衡的分配到各台服务器。如果需要在现在服务器上升级扩充，不需改变现有网络结构、停止现有服务，仅需要在服务群中简单地添加一台新服务器。
<3>全局负载均衡主要解决全球用户只需一个域名或IP地址就能访问到离自己距离最近的服务器获得最快的访问速度，它在多区域都拥有自己的服务器站点，同时也适用于那些子公司站点分布广的大型公司通过企业内部网(Intranet)达到资源合理分配的需求。

（3）全局负载均衡具备的特点：
① 提高服务器响应速度，解决网络拥塞问题，达到高质量的网络访问效果。
② 能够远距离为用户提供完全的透明服务,真正实现与地理位置无关性
③ 能够避免各种单点失效，既包括数据中心、服务器等的单点失效，也包括专线故障引起的单点失效。

（4）负载均衡部署方式：

① 路由模式（推荐）

② 桥接模式

③ 服务直接返回模式

（5）负载均衡算法：现有的负载均衡算法主要分为静态和动态两类。静态负载均衡算法以固定的概率分配任务，不考虑服务器的状态信息，如轮转算法、加权轮转算法等；动态负载均衡算法以服务器的实时负载状态信息来决定任务的分配，如最小连接法、加权最小连接法等。

（6）负载均衡技术：

① 基于DNS的负载均衡

② 反向代理负载均衡（如Apache+JK2+Tomcat这种组合）

③ 基于NAT（Network Address Translation）的负载均衡技术（如Linux VirtualServer，简称LVS）

（7）负载均衡应用：

① DNS负载均衡：最早的负载均衡技术是通过DNS来实现的，在DNS中为多个地址配置同一个名字，因而查询这个名字的客户机将得到其中一个地址，从而使得不同的客户访问不同的服务器，达到负载均衡的目的。DNS负载均衡是一种简单而有效的方法，但是它不能区分服务器的差异，也不能反映服务器的当前运行状态。
② 代理服务器负载均衡：使用代理服务器，可以将请求转发给内部的服务器，使用这种加速模式显然可以提升静态网页的访问速度。然而，也可以考虑这样一种技术，使用代理服务器将请求均匀转发给多台服务器，从而达到负载均衡的目的。
③ 地址转换网关负载均衡：支持负载均衡的地址转换网关，可以将一个外部IP地址映射为多个内部IP地址，对每次TCP连接请求动态使用其中一个内部地址，达到负载均衡的目的。
④ 协议内部支持负载均衡除了这三种负载均衡方式之外，有的协议内部支持与负载均衡相关的功能，例如HTTP协议中的重定向能力等，HTTP运行于TCP连接的最高层。
⑤ NAT负载均衡NAT（Network Address Translation网络地址转换）：简单地说就是将一个IP地址转换为另一个IP地址，一般用于未经注册的内部地址与合法的、已获注册的Internet IP地址间进行转换。适用于解决Internet IP地址紧张、不想让网络外部知道内部网络结构等的场合下。
⑥ 反向代理负载均衡：普通代理方式是代理内部网络用户访问internet上服务器的连接请求，客户端必须指定代理服务器，并将本来要直接发送到internet上服务器的连接请求发送给代理服务器处理。反向代理（Reverse Proxy）方式是指以代理服务器来接受internet上的连接请求，然后将请求转发给内部网络上的服务器，并将从服务器上得到的结果返回给internet上请求连接的客户端，此时代理服务器对外就表现为一个服务器。反向代理负载均衡技术是把将来自internet上的连接请求以反向代理的方式动态地转发给内部网络上的多台服务器进行处理，从而达到负载均衡的目的。
⑦ 混合型负载均衡在有些大型网络，由于多个服务器群内硬件设备、各自的规模、提供的服务等的差异，可以考虑给每个服务器群采用最合适的负载均衡方式，然后又在这多个服务器群间再一次负载均衡或群集起来以一个整体向外界提供服务（即把这多个服务器群当做一个新的服务器群），从而达到最佳的性能。将这种方式称之为混合型负载均衡。此种方式有时也用于单台均衡设备的性能不能满足大量连接请求的情况下

2.设备②处部署：入侵防御系统(IPS: Intrusion Prevention System)

解析：

（1）入侵防御系统定义：入侵防御系统(IPS: Intrusion Prevention System)是电脑网络安全设施，是对防病毒软件（Antivirus Programs）和防火墙(Packet Filter, Application Gateway)的补充。 入侵防御系统(Intrusion-prevention system)是一部能够监视网络或网络设备的网络资料传输行为的计算机网络安全设备，能够及时的中断、调整或隔离一些不正常或是具有伤害性的网络资料传输行为

（2）入侵防御系统出现的背景：
