网络工程师--网络规划和设计案例分析（1）

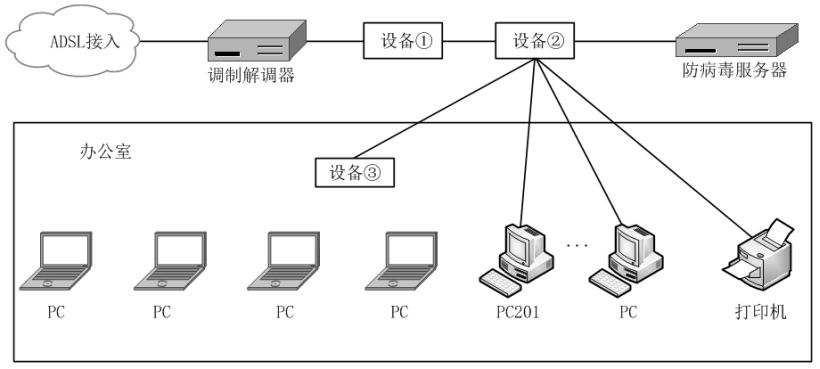

一、案例：某企业网络拓扑结构如下图所示，租用ADSL宽带实现办公上网，配备一台小型路由器，实现ADSL自动拨号和DHCP服务功能，所有内部主机（包括台式机和笔记本）通过路由器实现Internet资源的访问，该网络的IP地址段为192.168.1.0/24，网关为192.168.1.254，防病毒服务器的ip地址为192.168.1.1，网络打印机的IP地址为192.168.1.2，其他IP地址均通过DHCP分配

1.设备①应部署：路由器，因为路由器具有ADSL拨号、NAT、DHCP服务功能，实现Internet共享接入和局域网内DHCP服务

2.设备②应部署：交换机，因为交换机可以连接各类设备，实现数据包的封装转发，交换机实现各终端电脑、打印机、服务器等设备的网络连通

3.设备③应部署：无线AP，提供无线网络接入点，使笔记本电脑可以方便接入网络

4.下图是路由器的ADSL配置界面，WAN口连接类型应选择PPPoE，因为ADSL宽带拨号上网采用PPPoE协议
