网络层协议介绍

一、网络层的功能

1. 定义了基于IP协议的逻辑地址
2. 连接不同的媒介类型
3. 选择数据通过网络的最佳路径

二、IP数据包格式

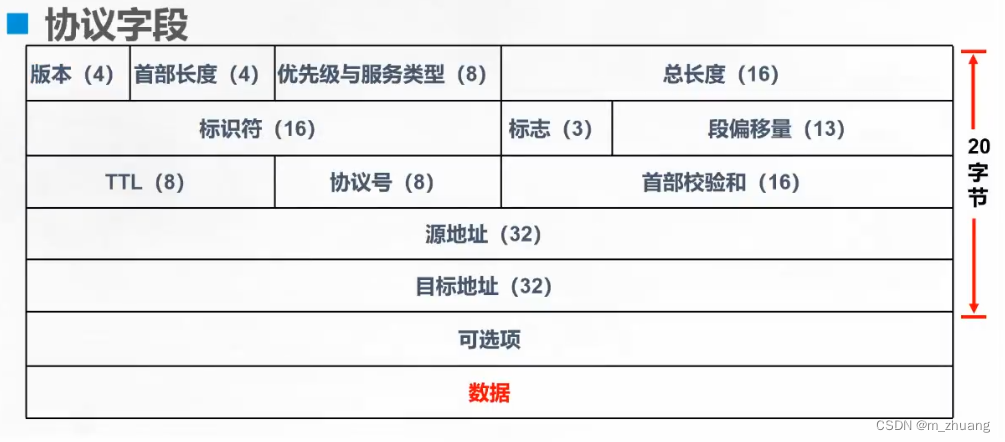

IP数据包格式（分为20字节的固定部分，表示每个ip数据包必须包含的部分，和40字节的可变长部分）

• 版本号（4bit）：指IP协议版本。并且通信双方使用的版本必须一致，目前我们使用的是IPv4，表示为0100 十进制 是4

• 首部长度（4）：IP数据包的包头长度（不包括数据）

• 优先级与服务类型（8）：该字段用于表示数据包的优先级和服务类型。通过在数据包中划分一定的优先级，服务类型定义了如何处理数据一般没有使用

• 总长度（16）：IP数据包的总长度，最长为 65535 字节，包括包头和数据。

• 标识符（16）：该字段用于表示IP数据包的标识符。当IP对上层数据进行分片时，它将给所有的分片数据分配一组编号，然后将这些编号放入标识符字段中，保证分片不会被错误地重组。标识符字段用于标志一个数据包，以便接收节点可以重组被分片的数据包

• 标志（3）：和标识符一起传递，指示不可以被分片或者最后一个分片是否发出(完整)

• 段偏移量（13）：一个数据包需要分片，指明这个分片举例原始数据开始的位置，作用重组数据

• TTL（time to live）生命周期（8）：可以防止一个数据包在网络中无限循环的转发下去，每经过一个路由器 -1,当TTL的值为0时，该数据包将被丢弃 0-255

• 协议号（8）：
