Linux ELF
实例
首先,一个🌰,elfDemo.c
:
#include<stdio.h>
int global_init_var = 10;
int global_uninit_var;
void func(int sum) {
printf("%d\n", sum);
}
void main(void) {
static int local_static_init_var = 20;
static int local_static_uninit_var;
int local_init_val = 30;
int local_uninit_var;
func(global_init_var + local_init_val +
local_static_init_var );
}
依次执行以下命令,将会生成三个文件:
gcc -m32 -c elfDemo.c -o elfDemo.o
gcc -m32 elfDemo.c -o elfDemo.out
gcc -m32 -static elfDemo.c -o elfDemo_static.out
然后,执行ldd
命令打印所依赖的共享库:
$ ldd elfDemo.out
linux-gate.so.1 (0xf77b1000)
libc.so.6 => /usr/lib32/libc.so.6 (0xf7597000)
/lib/ld-linux.so.2 => /usr/lib/ld-linux.so.2 (0xf77b3000)
$ ldd elfDemo_static.out
not a dynamic executable
可以看到elfDemo_static.out
采用了静态链接的方式。
执行file
命令查看相应的文件格式:
$ file elfDemo.o
elfDemo.o: ELF 32-bit LSB relocatable, Intel 80386, version 1 (SYSV), not stripped
$ file elfDemo.out
elfDemo.out: ELF 32-bit LSB shared object, Intel 80386, version 1 (SYSV), dynamically linked, interpreter /lib/ld-linux.so.2, for GNU/Linux 3.2.0, BuildID[sha1]=50036015393a99344897cbf34099256c3793e172, not stripped
$ file elfDemo_static.out
elfDemo_static.out: ELF 32-bit LSB executable, Intel 80386, version 1 (GNU/Linux), statically linked, for GNU/Linux 3.2.0, BuildID[sha1]=276c839c20b4c187e4b486cf96d82a90c40f4dae, not stripped
$ file -L /usr/lib32/libc.so.6
/usr/lib32/libc.so.6: ELF 32-bit LSB shared object, Intel 80386, version 1 (GNU/Linux), dynamically linked, interpreter /usr/lib32/ld-linux.so.2, BuildID[sha1]=ee88d1b2aa81f104ab5645d407e190b244203a52, for GNU/Linux 3.2.0, not stripped
ELF 文件类型
Linux ELF(Executable Linked Format,可执行链接格式)文件有 4 种类型:
- 可重定位文件(Relocatable File)
- 包含代码和数据,可与其他目标文件链接成一个可执行文件或共享文件。
elfDemo.o
- 可执行文件(Executable File)
- 可直接执行的文件。
elfDemo_static.out
- 共享目标文件(Shared Object File)
- 包含用于链接的代码和数据。
- 有两种方式,一是链接器将其与可重定位文件和其他共享目标文件链接起来,生成新的目标文件;二是动态链接器将其与可执行文件和其他共享目标文件结合,作为进程映像的一部分。
elfDemo.out
libc-2.25.so
- 核心转储文件(Core Dump File)
- 当进程意外终止时,系统可以将该进程的地址空间的内容及终止时的一些其他信息转储到核心转储文件。
注意:与 Windows 不同,Linux 不以后缀区分文件类型,而是根据文件头的内容来判断。后缀只是便于操作人员自己知道这是什么类型的文件,对文件本身没有意义。因此,可执行文件文件一般没有后缀,是否可执行是权限问题,一般通过ls -l
命令看文件属性中是否包含可执行权限(x)
。

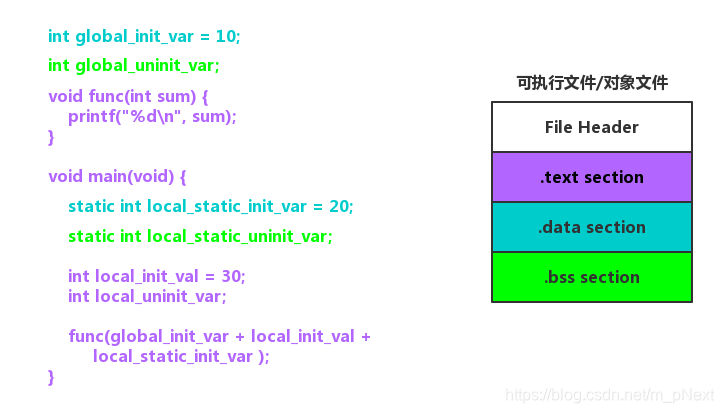

简化的 ELF 文件结构如下:
可以看到代码保存在.text
段,已初始化的静态局部变量和已初始化的全局变量保存在.data
段,未初始化的静态局部变量和未初始化的全局变量保存在.bss
段。
目标文件结构
使用objdump
命令查看elfDemo.o
的内部结构:
$ objdump -h elfDemo.o
elfDemo.o: file format elf32-i386
Sections:
Idx Name Size VMA LMA File off Algn
0 .group 00000008 00000000 00000000 00000034 2**2
CONTENTS, READONLY, GROUP, LINK_ONCE_DISCARD
1 .text 00000078 00000000 00000000 0000003c 2**0
CONTENTS, ALLOC, LOAD, RELOC, READONLY, CODE
2 .data 00000008 00000000 00000000 000000b4 2**2
CONTENTS, ALLOC, LOAD, DATA
3 .bss 00000004 00000000 00000000 000000bc 2**2
ALLOC
4 .rodata 00000004 00000000 00000000 000000bc 2**0
CONTENTS, ALLOC, LOAD, READONLY, DATA
5 .text.__x86.get_pc_thunk.ax 00000004 00000000 00000000 000000c0 2**0
CONTENTS, ALLOC, LOAD, READONLY, CODE
6 .comment 00000012 00000000 00000000 000000c4 2**0
CONTENTS, READONLY
7 .note.GNU-stack 00000000 00000000 00000000 000000d6 2**0
CONTENTS, READONLY
8 .eh_frame 0000007c 00000000 00000000 000000d8 2**2
CONTENTS, ALLOC, LOAD, RELOC, READONLY, DATA
可以看到,除.text
段,.data
段和.bss
段还有其他段。且.bss
段没有CONTENTS
属性,表示实际上它并不存在,该段只是为未初始化的全局变量和未初始化的静态局部变量预留位置而已。
.text 段
$ objdump -x -s -d elfDemo.o
......
Sections:
Idx Name Size VMA LMA File off Algn
......
1 .text 00000078 00000000 00000000 0000003c 2**0
CONTENTS, ALLOC, LOAD, RELOC, READONLY, CODE
......
Contents of section .text:
0000 5589e553 83ec04e8 fcffffff 05010000 U..S............
0010 0083ec08 ff75088d 90000000 005289c3 .....u.......R..
0020 e8fcffff ff83c410 908b5dfc c9c38d4c ..........]....L
0030 240483e4 f0ff71fc 5589e551 83ec14e8 $.....q.U..Q....
0040 fcffffff 05010000 00c745f4 1e000000 ..........E.....
0050 8b880000 00008b55 f401ca8b 80040000 .......U........
0060 0001d083 ec0c50e8 fcffffff 83c41090 ......P.........
0070 8b4dfcc9 8d61fcc3 .M...a..
......
Disassembly of section .text:
00000000 <func>:
0: 55 push %ebp
1: 89 e5 mov %esp,%ebp
3:
