Opencv 4.1.0加载caffe crnn模型中错误纠正

1. 概述

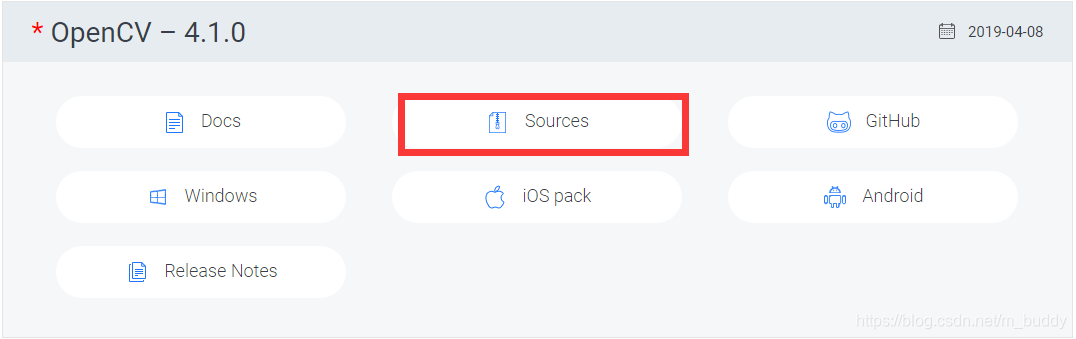

最近倒腾了一下Opencv加载caffemodel做inference的事情，使用的模型是使用的crnn文本识别模型（仓库地址：链接），使用的Opencv版本是4.1.0。其中也遇到一些Opencv源码里面的问题，所以这里需要下载Opencv的源码自己使用CMake+VS2015编译（主要是方便问题定义与对应部分的修改…）。

2. 问题描述

对于Opencv中模型加载与输入数据的代码很简单了，这里就不贴了。直接来看看问题吧。问题描述：

OpenCV(4.1.0) Error: Assertion failed (Wh.rows == 4*Wh.cols) in cv::dnn::LSTMLayerImpl::LSTMLayerImpl,
file D:\InstallDir\opencv\4.1.0\src\opencv-4.1.0\modules\dnn\src\layers\recurrent_layers.cpp, line 114

在上面已经把问题说得比较清楚了是因为LSTM权值参数的维度不匹配造成的，这里在配置好自己编译的Opencv（Debug版本带pdb文件），F11跟进去看看就知道了。

那么为毛会参数维度有问题呢？首先来看看Caffe中LSTM的权值参数是怎么存储的吧。

deploy = './deploy.prototxt'
caffe_model = './snapshot/_iter_100000.caffemodel'

net = caffe.Net(deploy, caffe_model, caffe.TEST)

lstm_param1 = net.params['lstm1'][0].data
lstm_param2 = net.params['lstm1'][1].data
lstm_param3 = net.params['lstm1'][2].data
print("lstm param1 shape:{}\n lstm param2 shape:{}\n lstm param3 shape:{}".format(lstm_param1.shape, lstm_param2.shape, lstm_param3.shape))

那么打印出来的参数维度如下：

lstm param1 shape:(500, 512) 	//输入的参数，index：0
lstm param2 shape:(500,)		//偏置的参数，index：1
lstm param3 shape:(500, 125)	//隐变量的参数，index：2

看到这里就很明白了，就是参数对应不上导致的，那么对应的解决办法就很简单了。

//line:96
public:

    LSTMLayerImpl(const LayerParams& params)
        : numTimeStamps(0), numSamples(0)
    {
        setParamsFrom(params);
        //添加下面两行
		std::swap(blobs[0], blobs[2]);
		std::swap(blobs[1], blobs[2]);
		......

至此，改动完成。重新编译之后再链接这个新生成的库就好了。

3. 思考

在使用Opencv之前先后使用了caffe cpu、tinydnn+eigen、ncnn（源码，非lib）的inference（什么AVX2之类的代码优化已做）。他们的结果表现如下（下面比较结果作为参考，不同环境与模型结果会有出入）：

• 1）caffe cpu：，其速度是这三者中最快的，但是其打包的是东西实在太多了（MKL可以加速矩阵运算）；
• 2）tinydnn：，其速度是三个里面相对来说比较慢的，初步分析是其内部的存储导致；
• 3）ncnn：，其速度在3个里面排行第二个，不过这里没有使用valkan，不知道加上之后速度会提升多少；

这里使用Opencv运算的速度与caffe cpu相差无几，猜测其内部是使用OpenCL做加速，这里又是一个新坑了，值的细细研究了-_-||…
