阅读引言： 因为将来工作需要， 最近在深入学习OS的内部机制，我把我觉得重要的、核心的东西分享出来， 希望对有需要的人有所帮助， 阅读此文需要读友有RTOS基础， 以及一些操作系统的基础知识， 学习过Linux的最佳， 特别是想RT-Thread适合Linux非常像的， 代码风格、IPC机制等等。
目录
一、同步互斥和通信引入
可以把多任务系统当做一个团队，里面的每一个任务就相当于团队里的一个人。团队成员之间要协调工作进度(同步)、争用会议室(互斥)、沟通(通信)。多任务系统中所涉及的概念，都可以在现实生活中找到例子。
各类RTOS都会涉及这些概念：队列、事件、信号量、互斥量等。我们先站在更高角度来讲解这些概念， 以便大家理解。
1， 同步互斥概念
一句话理解同步与互斥：我等你用完厕所，我再用厕所。
什么叫同步？就是：哎哎哎，我正在用厕所，你等会。
什么叫互斥？就是：哎哎哎，我正在用厕所，你不能进来。
同步与互斥经常放在一起讲，是因为它们之的关系很大，“互斥”操作可以使用“同步”来实现。我“等”你用完厕所，我再用厕所。这不就是用“同步”来实现“互斥”吗？
再举一个例子。在团队活动里，同事A先写完报表，经理B才能拿去向领导汇报。经理B必须等同事A完成报表，AB之间有依赖，B必须放慢脚步，被称为同步。在团队活动中，同事A已经使用会议室了，经理B也想使用，即使经理B是领导，他也得等着，这就叫互斥。经理B跟同事A说：你用完会议室就提醒我。这就是使用"同步"来实现"互斥"。

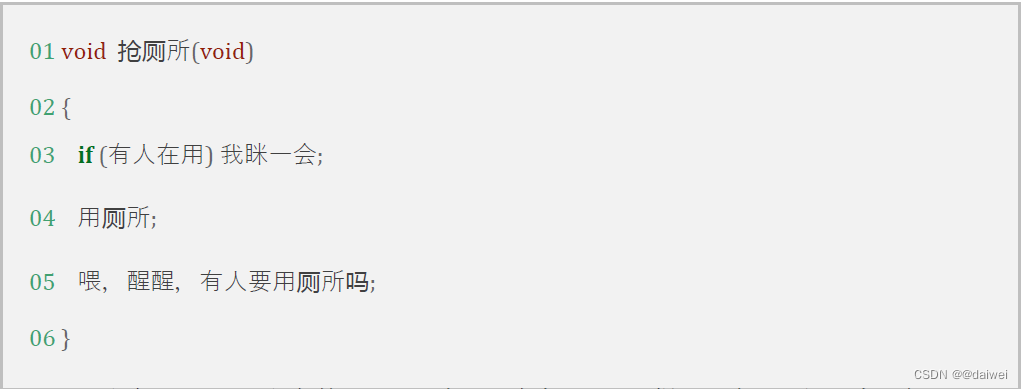

有时候看代码更容易理解，伪代码如下：
假设有A、B两人早起抢厕所，A先行一步占用了；B慢了一步，于是就眯一会；当A用完后叫醒B，B也就愉快地上厕所了。

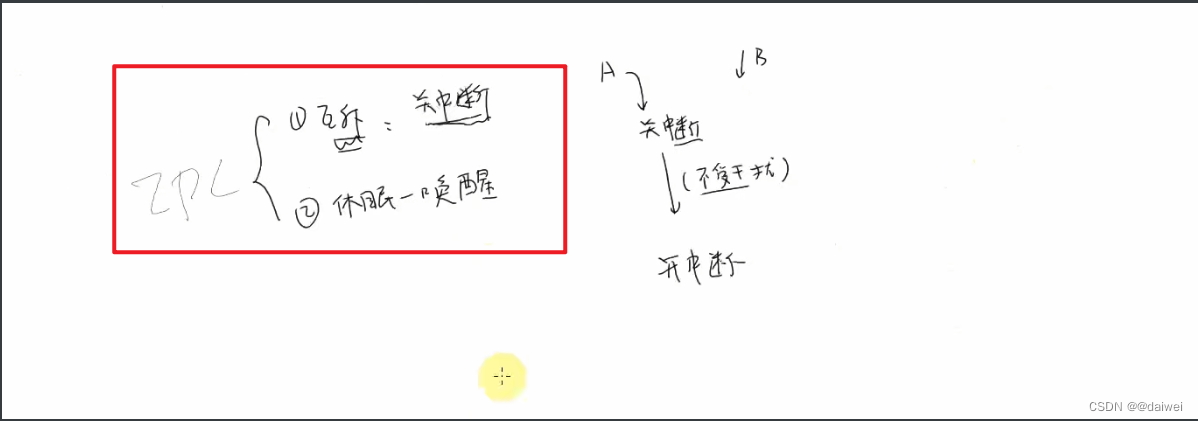

在这个过程中，A、B是互斥地访问“厕所”，“厕所”被称之为临界资源。我们使用了“休眠-唤醒”的同步机制实现了“临界资源”的“互斥访问”。
同一时间只能有一个人使用的资源，被称为临界资源。

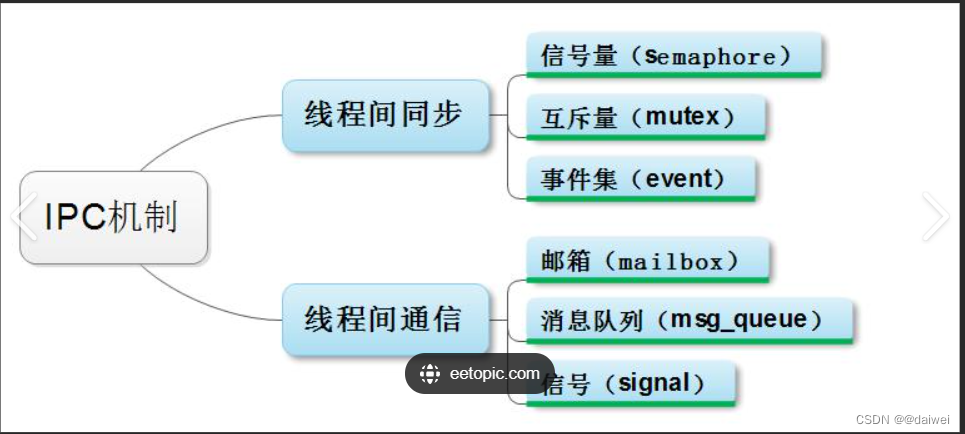

二、引入IPC(进程间通信)好处
其实这一个节标题的内容很少， 但是我觉得需要大家知道引入IPC机制的好处， 在裸机编程中，

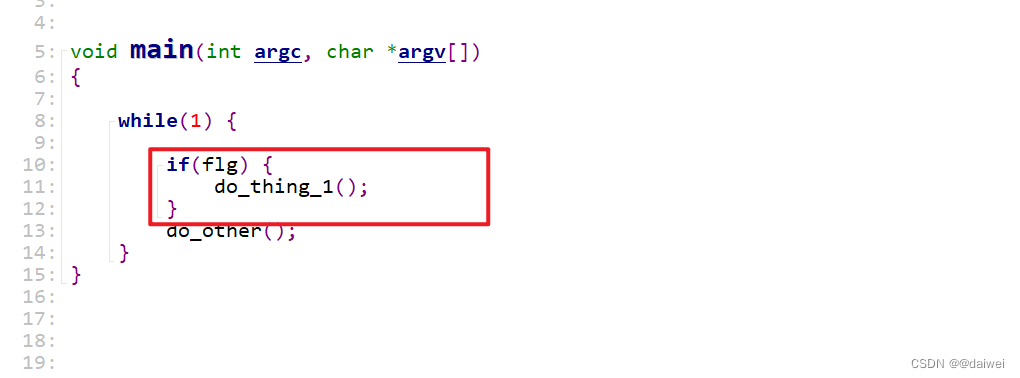

请看上面框住的那个函数， 再裸机中， 当flg没有为真的时候do_thing_1函数就不会执行， 但是CPU还是会去判断， 一直轮询的问flg成立没。这不就是一种CPU资源的浪费吗， 要是可以通知就好了， 函数给CPU说， 我准备好了， 来执行我吧， 别慌， 操作系统就提供了这样一个功能， 专业的说法叫做当任务不能运行的时候， 不会占用CPU的资源， 而是挂起(阻塞)。
IPC机制的两个主要作用： 使得任务的执行可以互斥、同步、通信和节约CPU资源， 任务不需要运行的时候， 不会无效的占用CPU资源。
三、多任务如何编程

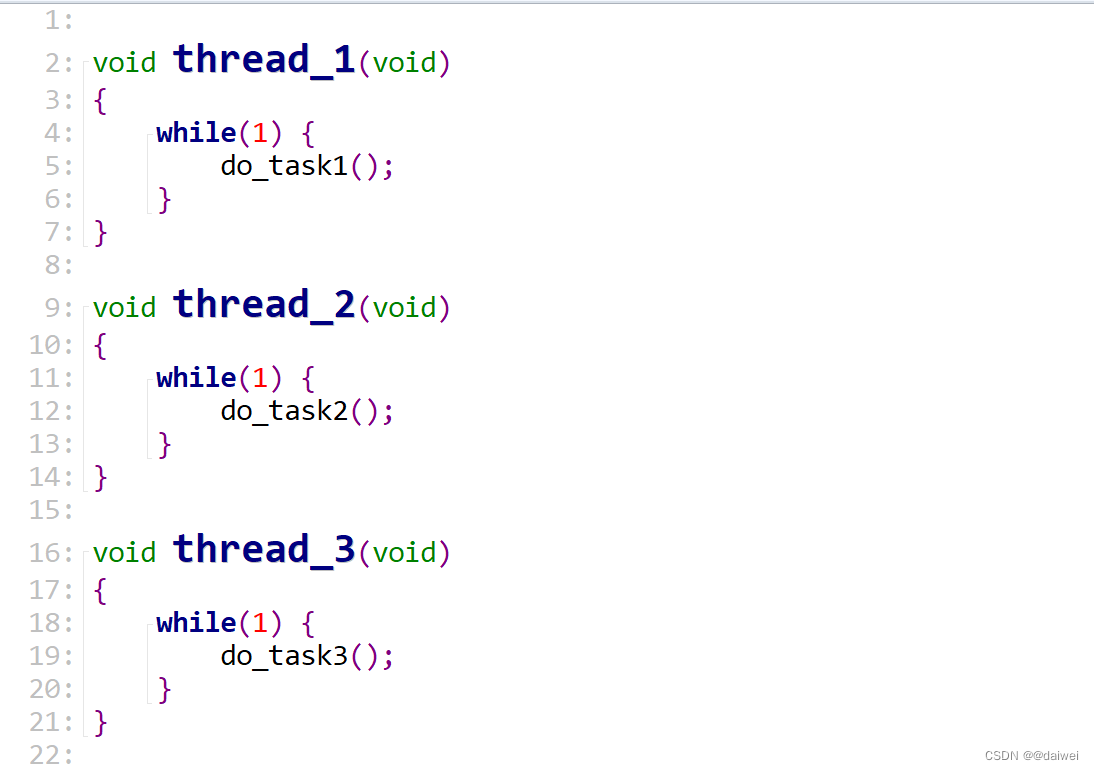

多任务编程中创建的就是每一个任务使用一个死循环， 周期性的执行当然上面的程序在优先级不同的情况下是不太对的， 因为低优先级的任务没有机会运行。

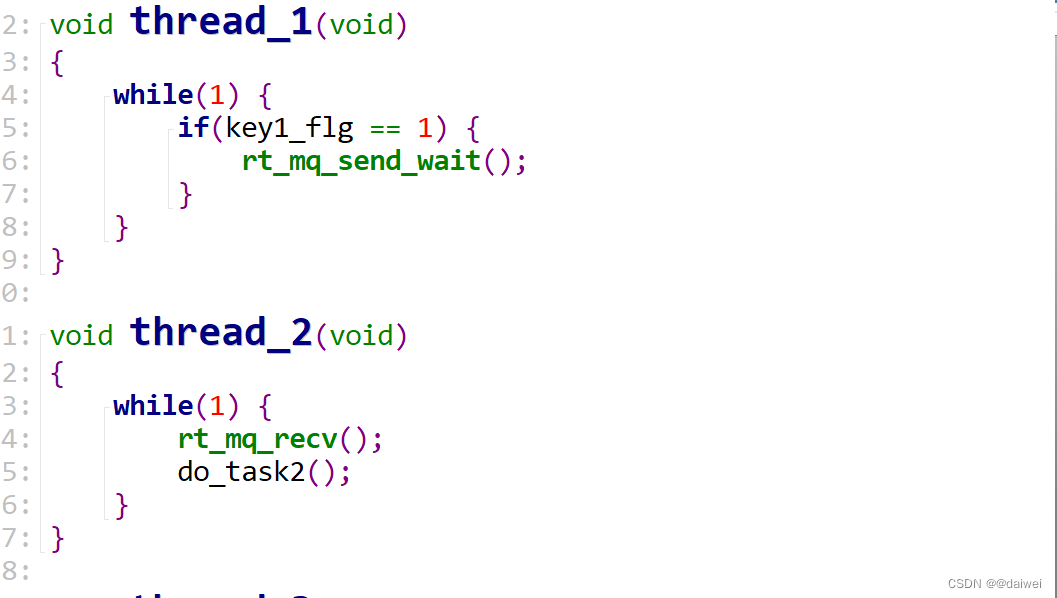

一最为常见的是采用事件驱动型编程， 伪代码如下
当任务由于信号量， 消息队列， 事件组等没有资源可用的时候， 会将自己从就绪链表移除， 挂载到挂起链表中(阻塞链表)， 从而不占用CPU资源。
四、消息队列
1， 消息队列的概念和理解
首先， 要先明确一件事， 就是不同任务如何实现通信， 任务运行在OS上吗所以不同任务的相同点就是OS， 任务之间通信就是使用的OS提供的一些东西， 本质是在用户态调用了操作系统API， 在内存的某一个位置创建了内存， 有存储空间在加上不同机制的一些控制信息， 这样不同的任务就可以顺利、有序的IPC了。
消息队列可以用于"线程到线程"、"线程到中断"、"中断到线程"直接传输信息， 当然在中断中不要干阻塞了。
消息队列是一种常用的线程间通讯方式，用来传输数据。
可以应用在多种场合：线程间的消息交换、中断服务程序给线程发送数据。
消息队列的简化操如入下图所示，从此图可知：
消息队列可以包含若干个消息
每个消息可以容纳的数据大小是一样的
创建消息队列时就要指定长度(消息个数)、消息的数据大小
数据的操作采用先进先出的方法(FIFO，First In First Out)：写数据时放到尾部，读数据时从头部读
也可以把紧急的数据写到消息队列的头部
消息队列对应的实际数据结构： 链式队列
2， 消息队列实现的原理
3， 消息队列源码分析

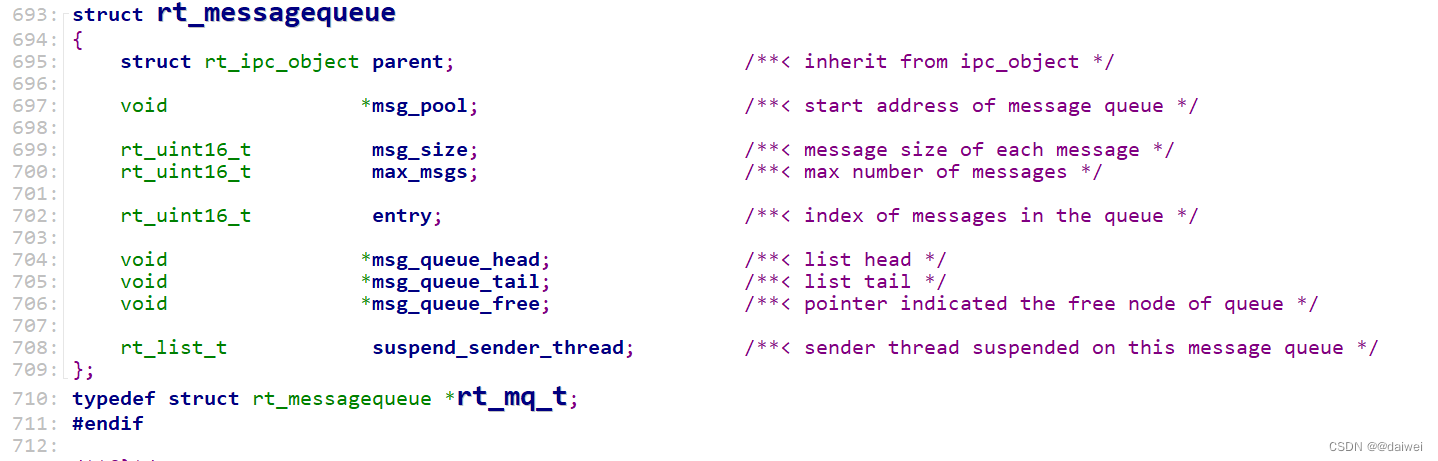

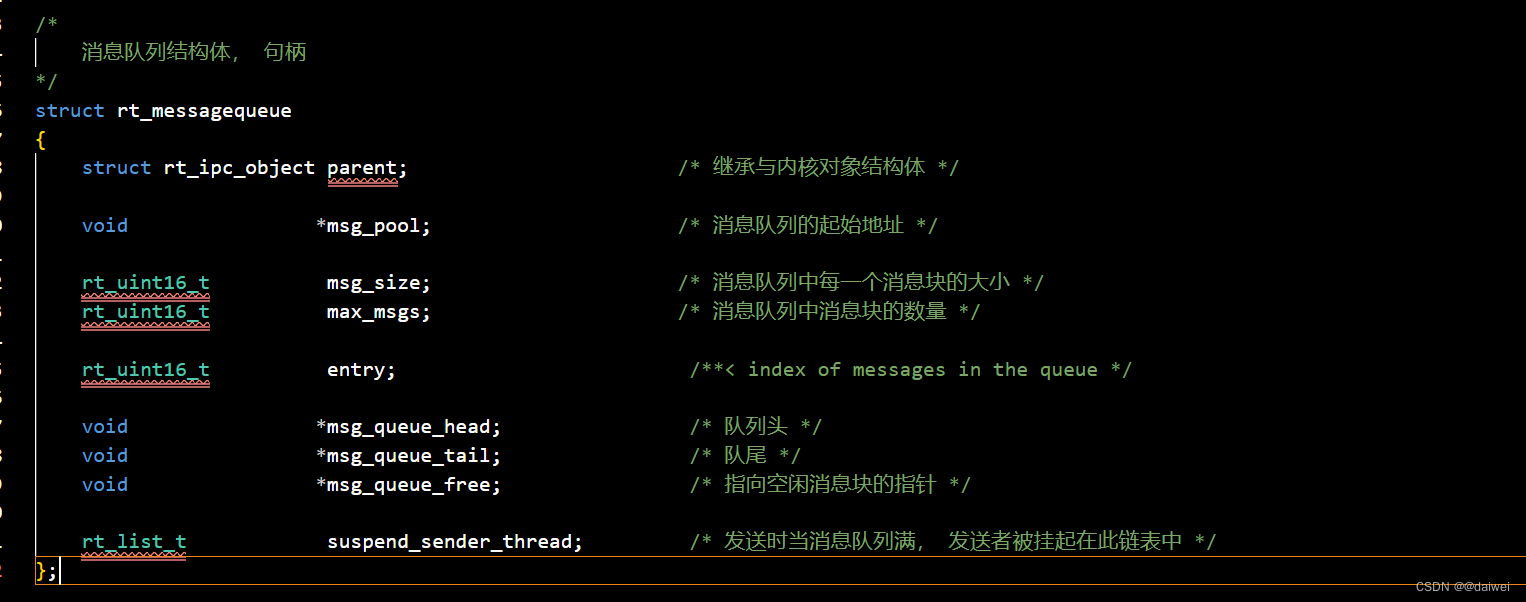

3.1 消息队列句柄

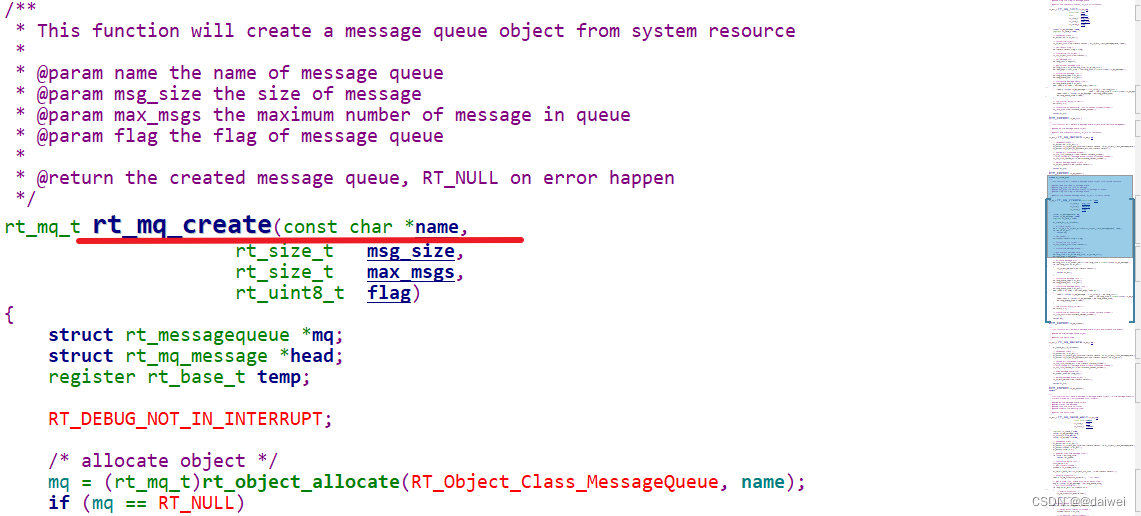

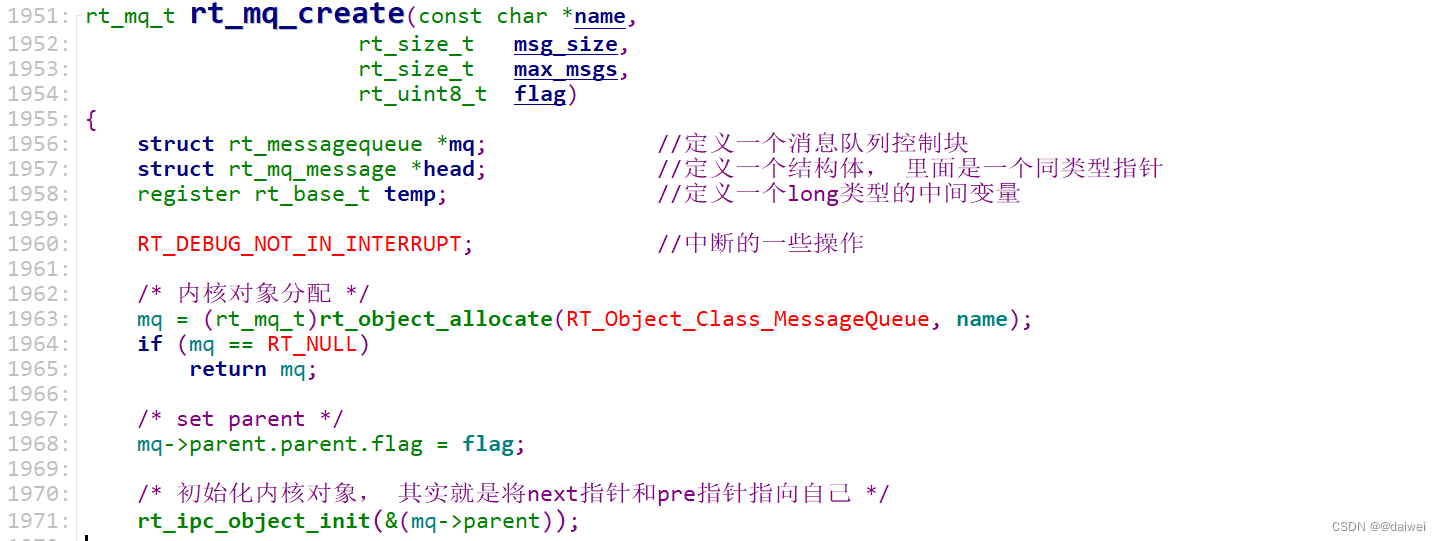

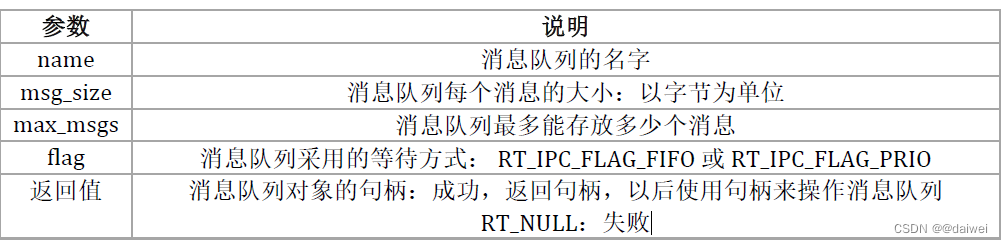

3.2 创建消息队列

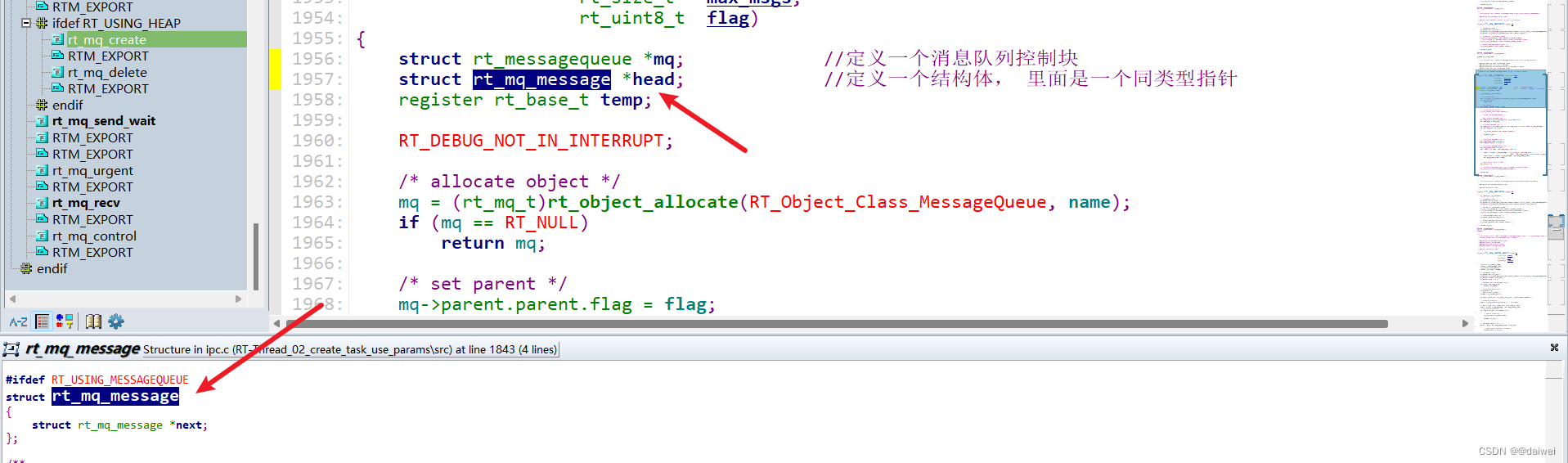

解下来我们分析一下源码是如何实现的

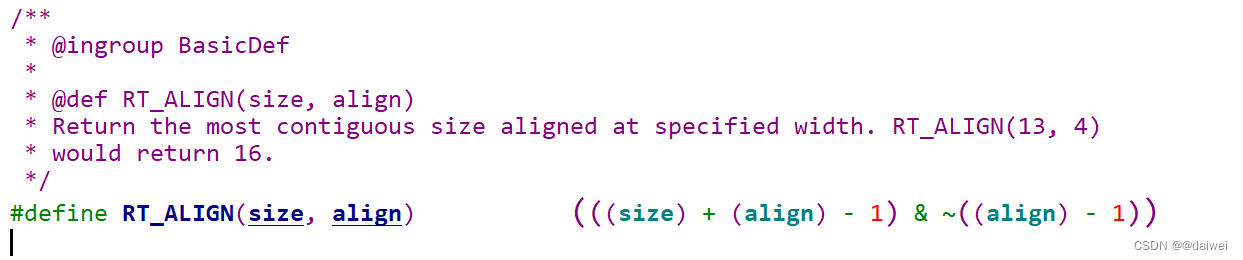

字节对齐操作
把低三位清0
源码如下：
#ifdef RT_USING_HEAP
/**
* This function will create a message queue object from system resource
*
* @param name the name of message queue
* @param msg_size the size of message
* @param max_msgs the maximum number of message in queue
* @param flag the flag of message queue
*
* @return the created message queue, RT_NULL on error happen
*/
rt_mq_t rt_mq_create(const char *name,
rt_size_t msg_size,
rt_size_t max_msgs,
rt_uint8_t flag)
{
struct rt_messagequeue *mq; //定义一个消息队列控制块
struct rt_mq_message *head; //定义一个结构体， 里面是一个同类型指针
register rt_base_t temp; //定义一个long类型的中间变量
RT_DEBUG_NOT_IN_INTERRUPT; //中断的一些操作
/* 内核对象分配 */
mq = (rt_mq_t)rt_object_allocate(RT_Object_Class_MessageQueue, name);
if (mq == RT_NULL)
return mq;
/* set parent */
mq->parent.parent.flag = flag;
/* 初始化内核对象， 其实就是将next指针和pre指针指向自己 */
rt_ipc_object_init(&(mq->parent));
/* initialize message queue */
/* get correct message size */
mq->msg_size = RT_ALIGN(msg_size, RT_ALIGN_SIZE); //四字节对齐
mq->max_msgs = max_msgs;
/* 分配指针域和数据域的空间， 这些空间都是系统管理的内存 */
mq->msg_pool = RT_KERNEL_MALLOC((mq->msg_size + sizeof(struct rt_mq_message)) * mq->max_msgs);
if (mq->msg_pool == RT_NULL)
{
rt_object_delete(&(mq->parent.parent));
return RT_NULL;
}
/* initialize message list */
mq->msg_queue_head = RT_NULL; //初始化消息队列指针的指向， 指向(void *)0
mq->msg_queue_tail = RT_NULL;
/* initialize message empty list */
mq->msg_queue_free = RT_NULL;
/* 初始化head tail free 指针的指向 */
for (temp = 0; temp < mq->max_msgs; temp ++)
{
head = (struct rt_mq_message *)((rt_uint8_t *)mq->msg_pool +
temp * (mq->msg_size + sizeof(struct rt_mq_message)));
head->next = (struct rt_mq_message *)mq->msg_queue_free;
mq->msg_queue_free = head;
}
/* the initial entry is zero */
mq->entry = 0;
/* initialize an additional list of sender suspend thread */
rt_list_init(&(mq->suspend_sender_thread));
return mq;
}3.3 消息队列发送函数

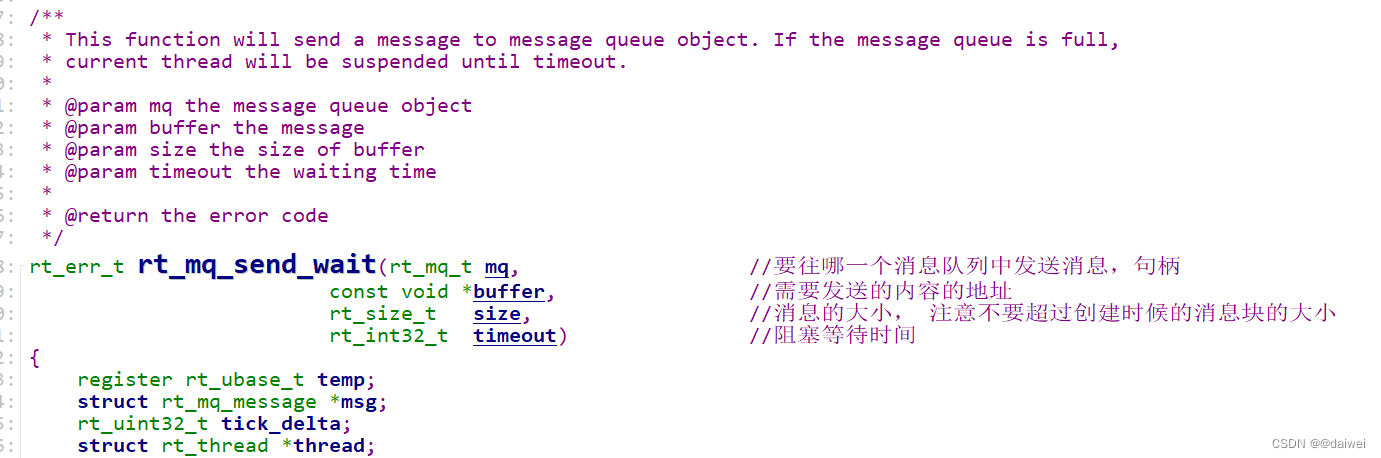

函数原型
/**
* This function will send a message to message queue object. If the message queue is full,
* current thread will be suspended until timeout.
*
* @param mq the message queue object
* @param buffer the message
* @param size the size of buffer
* @param timeout the waiting time
*
* @return the error code
*/
rt_err_t rt_mq_send_wait(rt_mq_t mq, //要往哪一个消息队列中发送消息，句柄
const void *buffer, //需要发送的内容的地址
rt_size_t size, //消息的大小， 注意不要超过创建时候的消息块的大小
rt_int32_t timeout) //阻塞等待时间
{
register rt_ubase_t temp; //unsigned long类型的变量
struct rt_mq_message *msg; //链表指针
rt_uint32_t tick_delta; //unsigned int类型变量
struct rt_thread *thread; //任务控制块指针
/* parameter check */
RT_ASSERT(mq != RT_NULL);
RT_ASSERT(rt_object_get_type(&mq->parent.parent) == RT_Object_Class_MessageQueue);
RT_ASSERT(buffer != RT_NULL);
RT_ASSERT(size != 0);
/* greater than one message size， 参数检查 */
if (size > mq->msg_size)
return -RT_ERROR;
/* initialize delta tick， 用于记录超时阻塞时间， 每一个任务控制块中都会有一个软件定时器的对象 */
tick_delta = 0;
/* get current thread，获取当前线程控制块， 这里的控制块类似Linux中的task_struct */
thread = rt_thread_self();
RT_OBJECT_HOOK_CALL(rt_object_put_hook, (&(mq->parent.parent)));
/* disable interrupt */
temp = rt_hw_interrupt_disable(); //原子操作
/* get a free list, there must be an empty item */
msg = (struct rt_mq_message *)mq->msg_queue_free; //msg_queue_free指针指向队列中空闲位置的消息块
/* for non-blocking call */
if (msg == RT_NULL && timeout == 0)
{
/* enable interrupt */
rt_hw_interrupt_enable(temp);
return -RT_EFULL; //错误码
}
/* message queue is full */
while ((msg = mq->msg_queue_free) == RT_NULL)
{
/* reset error number in thread */
thread->error = RT_EOK;
/* no waiting, return timeout */
if (timeout == 0)
{
/* enable interrupt */
rt_hw_interrupt_enable(temp);
return -RT_EFULL;
}
RT_DEBUG_IN_THREAD_CONTEXT;
/* suspend current thread */
rt_ipc_list_suspend(&(mq->suspend_sender_thread), //suspend list item, 挂载到消息队列的挂起链表上
thread,
mq->parent.parent.flag);
/* has waiting time, start thread timer 超时时间不为0的情况 */
if (timeout > 0)
{
/* get the start tick of timer 获取systick此时的计数值 */
tick_delta = rt_tick_get();
RT_DEBUG_LOG(RT_DEBUG_IPC, ("mq_send_wait: start timer of thread:%s\n",
thread->name));
/* reset the timeout of thread timer and start it */
rt_timer_control(&(thread->thread_timer),
RT_TIMER_CTRL_SET_TIME,
&timeout);
rt_timer_start(&(thread->thread_timer)); //计时相关的操作都是使用线程控制块里面定时器对象， 插到软件定时器链表里面去
}
/* enable interrupt */
rt_hw_interrupt_enable(temp);
/* re-schedule */
rt_schedule();
/* resume from suspend state */
if (thread->error != RT_EOK)
{
/* return error */
return thread->error;
}
/* disable interrupt */
temp = rt_hw_interrupt_disable();
/* if it's not waiting forever and then re-calculate timeout tick */
if (timeout > 0)
{
tick_delta = rt_tick_get() - tick_delta;
timeout -= tick_delta;
if (timeout < 0)
timeout = 0;
}
}
/* move free list pointer */
mq->msg_queue_free = msg->next;
/* enable interrupt */
rt_hw_interrupt_enable(temp);
/* the msg is the new tailer of list, the next shall be NULL */
msg->next = RT_NULL;
/* copy buffer */
rt_memcpy(msg + 1, buffer, size);
/* disable interrupt */
temp = rt_hw_interrupt_disable();
/* link msg to message queue */
if (mq->msg_queue_tail != RT_NULL)
{
/* if the tail exists, */
((struct rt_mq_message *)mq->msg_queue_tail)->next = msg;
}
/* set new tail */
mq->msg_queue_tail = msg;
/* if the head is empty, set head */
if (mq->msg_queue_head == RT_NULL)
mq->msg_queue_head = msg;
if(mq->entry < RT_MQ_ENTRY_MAX)
{
/* increase message entry */
mq->entry ++;
}
else
{
rt_hw_interrupt_enable(temp); /* enable interrupt */
return -RT_EFULL; /* value overflowed */
}
/* resume suspended thread */
if (!rt_list_isempty(&mq->parent.suspend_thread))
{
rt_ipc_list_resume(&(mq->parent.suspend_thread));
/* enable interrupt */
rt_hw_interrupt_enable(temp);
rt_schedule();
return RT_EOK;
}
/* enable interrupt */
rt_hw_interrupt_enable(temp);
return RT_EOK;
}

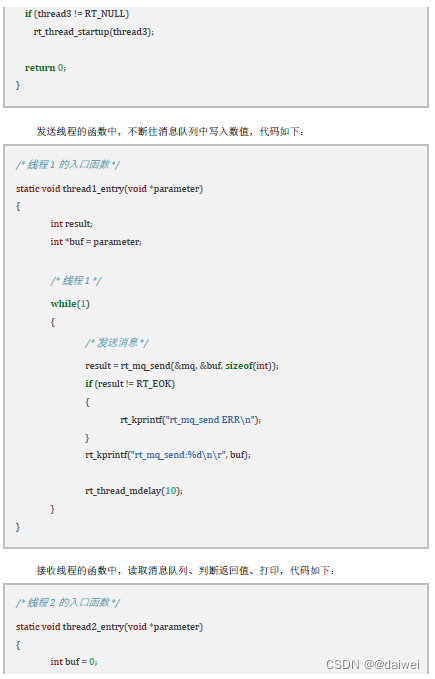

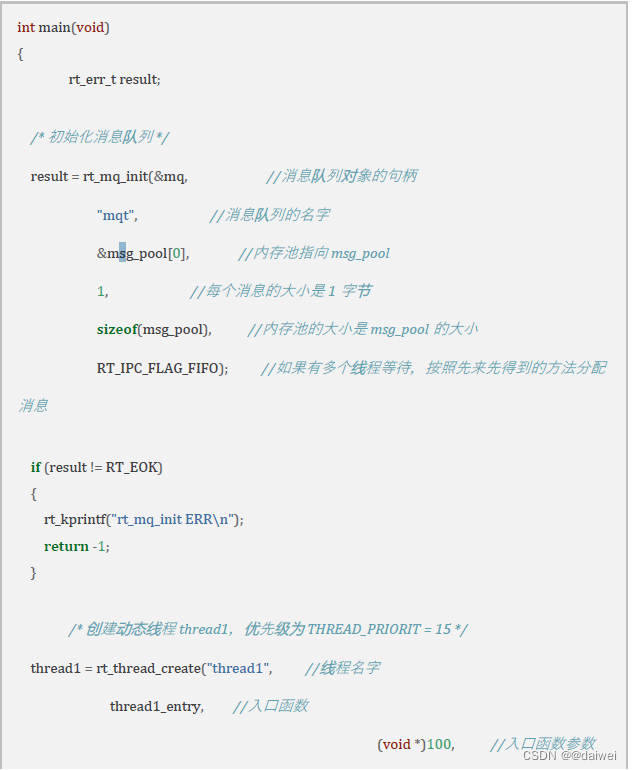

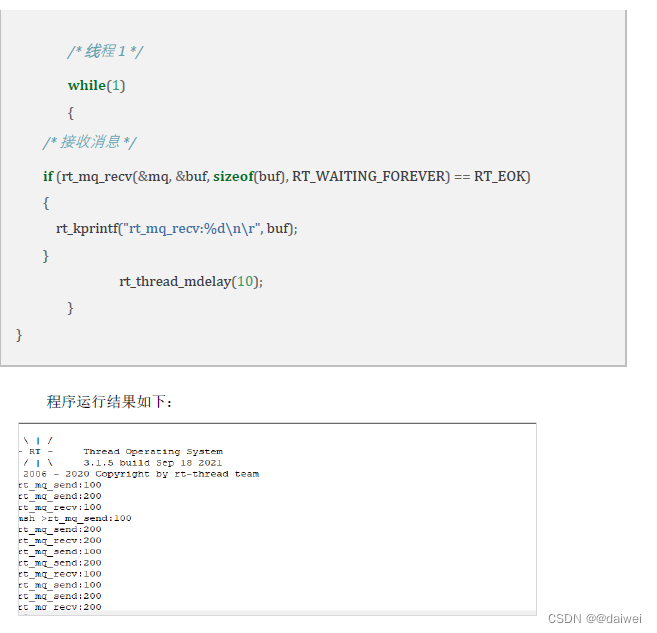

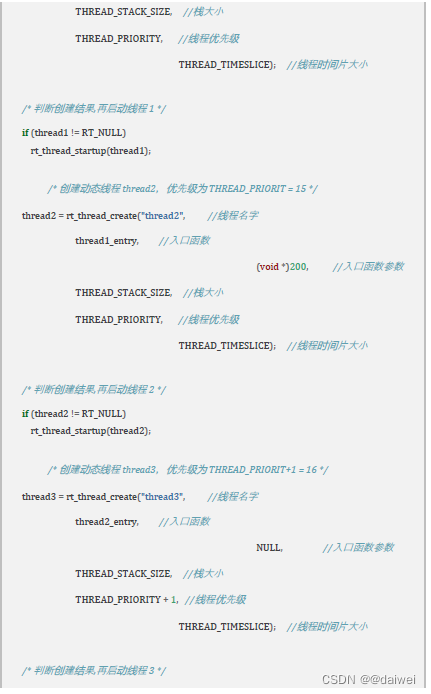

RTM_EXPORT(rt_mq_send_wait)4， 消息队列的使用
