Cache-主存地址映射

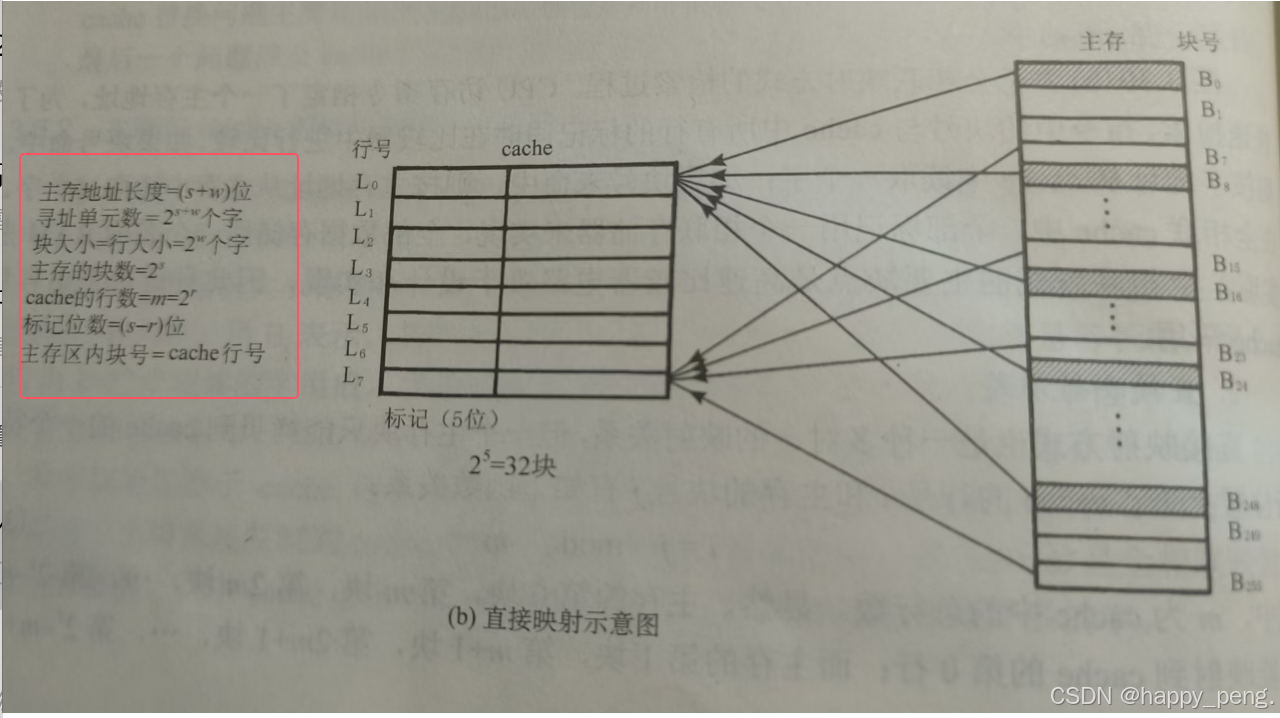

1.直接映射

直接映射是一种多对一的映射关系，但一个主存块只能拷贝到cache的一个特定行位置上去。cache的行号i和主存的块号j有如下函数关系：

                       ​​​​​​​        ​​​​​​​        ​​​​​​​         i=j mod   m

m为cache中的总行数

注意画红方框中的符合代表含义

优点： 结构简单、查找速度快

缺点： Cache的利用率较低



2.全相联映射

主存中的任一块可以映射到缓存中的 任一块

优点： Cache的利用率较高。

缺点： Cache-内存的寻址比较复杂，电路实现比较繁琐。

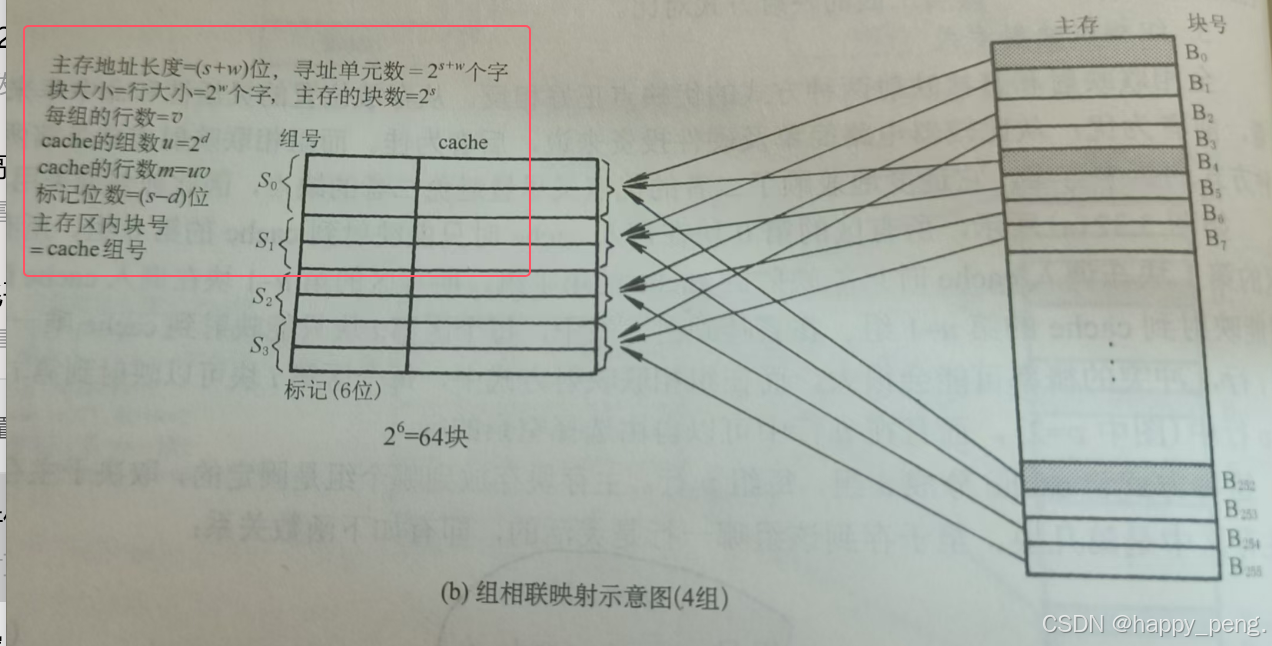

3.组相联映射(重点)

组相联映射方式是前两种方式的折中方案，它适度地兼顾了二者的优点又尽量避免二者的缺点。这种方式将cache分成u组，每组v行。主存块存放到哪个组是固定的，取决于主存块在主存区中是第几块。至于存到改组哪一行是灵活的，即有如下函数关系：

                                                                        m=u*v

   组号                                                           q = j  mod  u

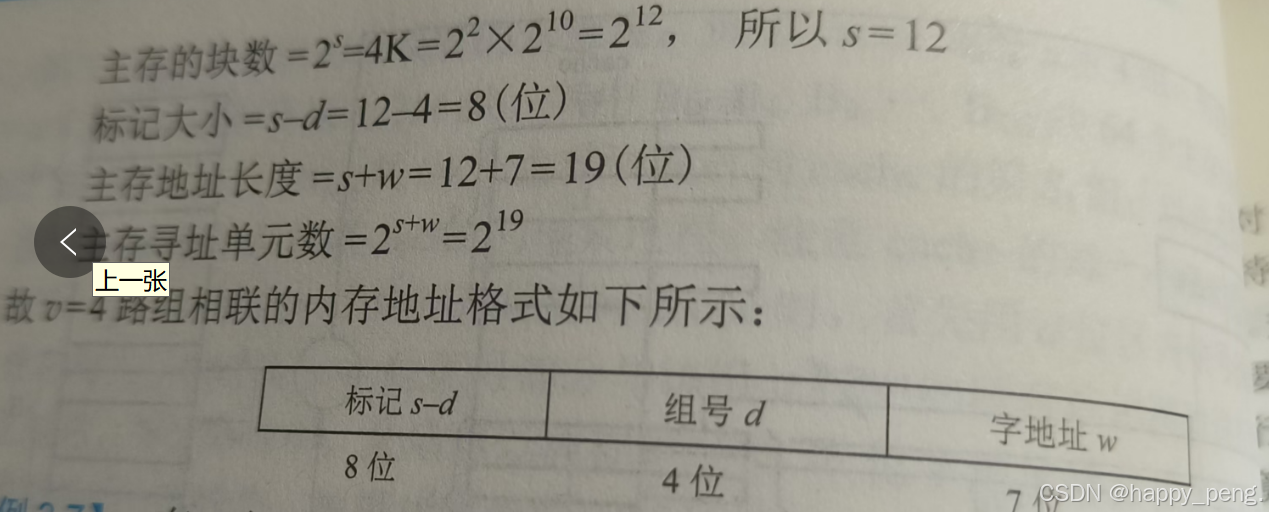

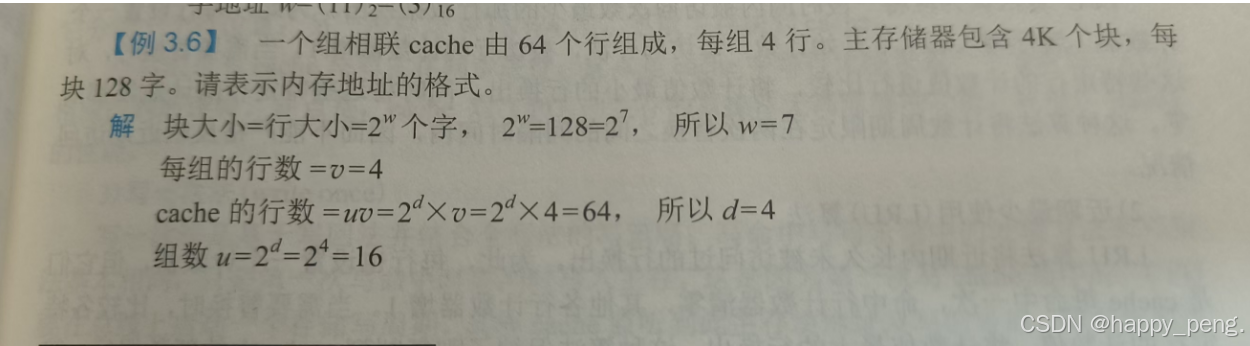

下面用一个例题来看组相联映射方式
