组播小知识点

基本概念

组播：在一个源IP主机跟多组（一个）IP主机直接进行，中间的网络设备根据接受者的需求，有选择的对数据进行复制跟转发。

       组播方式下：单一信息同时发给一个用户，每条路上最优只有一份相同的组播数据，相比单播跟广播：

        1.比较单播，加了用户，也不会导致资源消耗浪费。

        2.比较多播，不浪费资源的同时，能提高安全性，实现跨网段传输。

 组播数据报文结构

        目的IP地址：目的IP地址为组播IP地址，地址范围从224.0.0.0到239.255.255.255 。

        目的MAC地址：目的MAC地址为组播MAC地址，组播MAC地址由组播IP地址映射而来 。

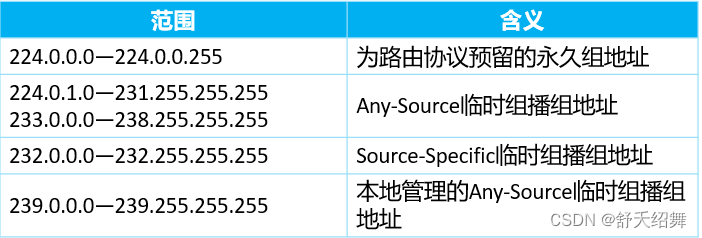

组播IP地址

        在IPv4地址空间中，D类地址（224.0.0.0/4）被用于组播。一个组播地址就表示一个点到多点的数据流，比如IPTV数据流，语音会议数据流。

        大多数情况下，同一个组播网络里不同的业务（比如，IPTV，语音会议）就需要使用不同的组播IP地址。

 组播MAC地址

        传输组播数据时，其目的地不再是一个具体的接收者，而是一个成员不确定的组，所以要使用IPv4组播MAC地址。

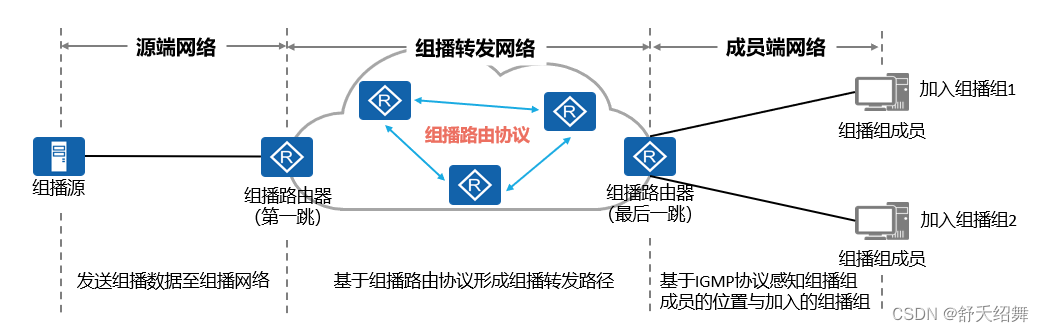

 组播网络基本架构

         源端网络：将组播源产生的组播数据发送至组播网络。

        组播转发网络：形成无环的组播转发路径，该转发路径也被称为组播分发树（Multicast Distribution Tree）。（中间的一大圈）

        成员端网络：让组播网络感知组播组成员位置与加入的组播组。

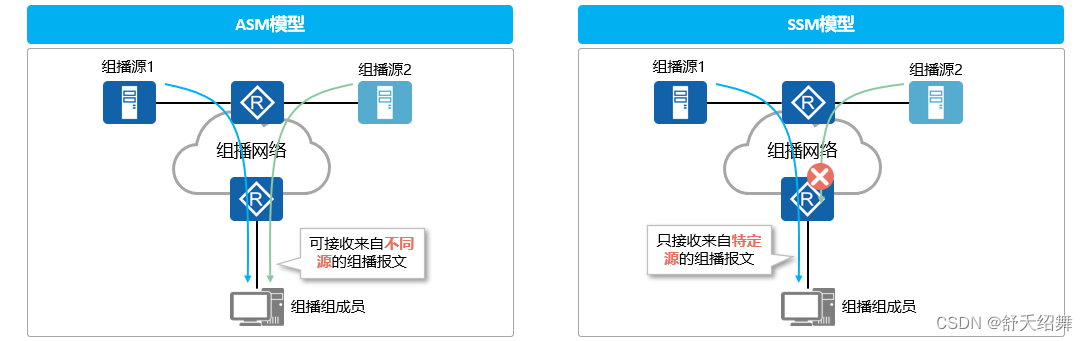

组播服务模型

        组播组成员在接收组播数据时可以对于组播数据源进行选择，因此产生了ASM（Any-Source Multicast，任意源组播）和SSM（Source-Specific Multicast，指定源组播）两种组播服务模型。

        1.ASM：组成员加入组播组以后，组成员可以接收到任意源发送到该组的数据。

        2.SSM：组成员加入组播组以后，组成员只会收到指定源发送到该组的数据。

 组播路由与RPF检查

        由于组播转发容易产生环路，次优，重复报文，还需要添加组播源和入接口的信息。设备仅转发从特定唯一的入接口收到的组播数据，从而避免组播转发时产生环路，次优，重复报文（部分解决）等问题。

        对于相同的组播源，设备通过RPF（Reverse Path Forwarding，反向路径转发）检查可以确定设备上唯一的组播流量入接口。后序实验会跟进。

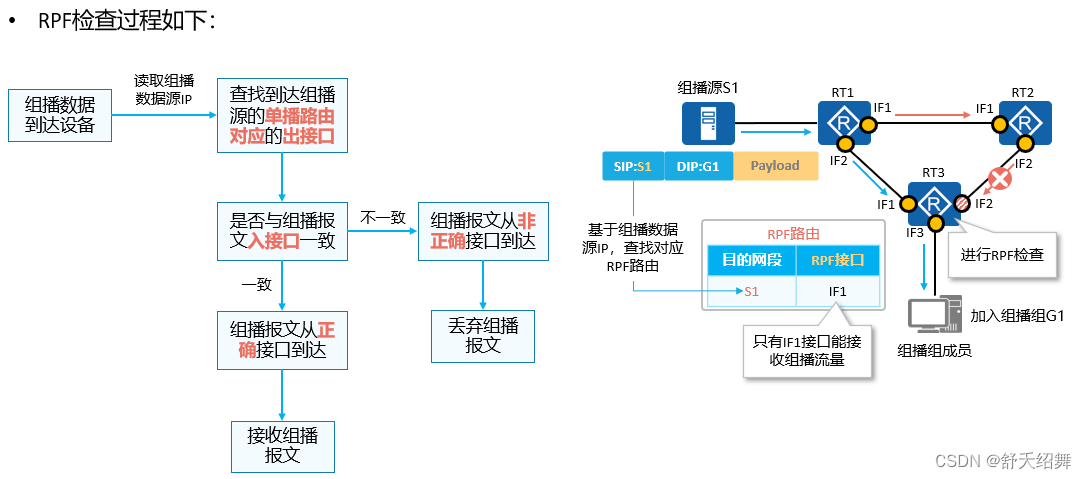

RPF检查工作原理

 能明显看到IF2口的被叉叉了。

RPF路由选举规则

        RPF路由可以从单播路由、MBGP路由、组播静态路由中选举产生。

        优选RPF路由原则：

                1. 掩码最长匹配

                2. 路由最优优先级（Pre值）

                3. 组播静态路由>MBGP路由>单播路由

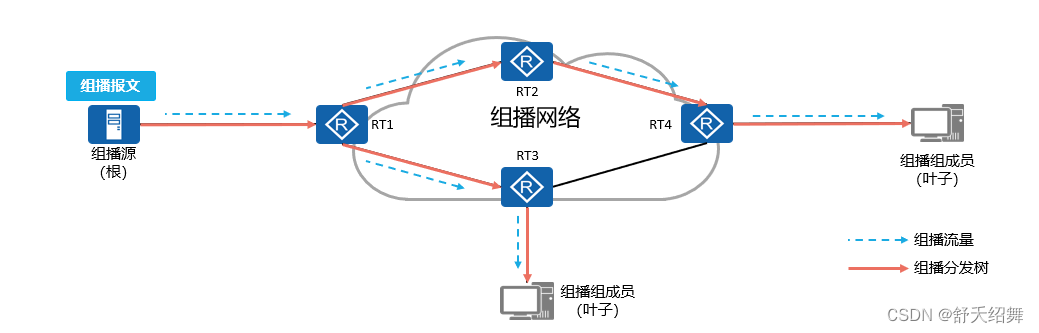

组播分发树

        通过RPF机制与组播路由协议，组播网络可以最终形成无环、无次优且无重复包的组播转发路径，该路径可以被称为组播分发树。

        组播分发树以组播源为根，以组成员为叶子形成转发路径，组播数据在转发时都基于组播分发树进行转发。

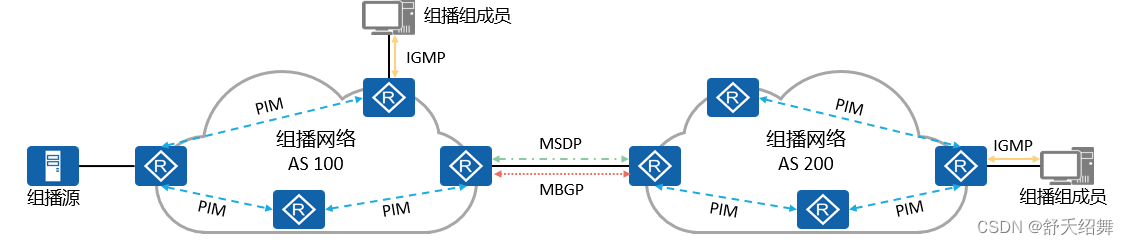

组播协议介绍

        组播网络需要基于多种组播协议才能建立转发路径：

        工作在成员端网络的主要是IGMP（Internet Group Management Protocol，因特网组管理协议）协议，用于告知组播网络，组成员的位置与所加组播组。

        工作在组播转发网络的协议主要有PIM，MSDP，MBGP。

       1. PIM（Protocol Independent Multicast，协议无关组播）协议主要作用是生成AS域内的组播分发树。

       2. MSDP（Multicast Source Discovery Protocol，组播源发现协议）主要作用是帮助生成AS域间的组播分发树。

       3. MBGP（Multicast BGP，组播BGP）主要作用是帮助跨域组播流进行RPF校验。

 太模糊了，能自己的话说出来的不多，大多还是ppt的搬运，不过实验好理解。

以上参考华为官方ppt。
