MSTP知识点



      为什么用他呢？

        RSTP在STP基础上进行了改进，但是被阻塞后的链路将不承载任何流量，无法在VLAN间实现数据流量的负载均衡，导致链路带宽利用率、设备资源利用率较低。MSTP可以将一个或多个VLAN映射到一个Instance（实例），再基于Instance计算生成树，映射到同一个Instance的VLAN共享同一棵生成树。

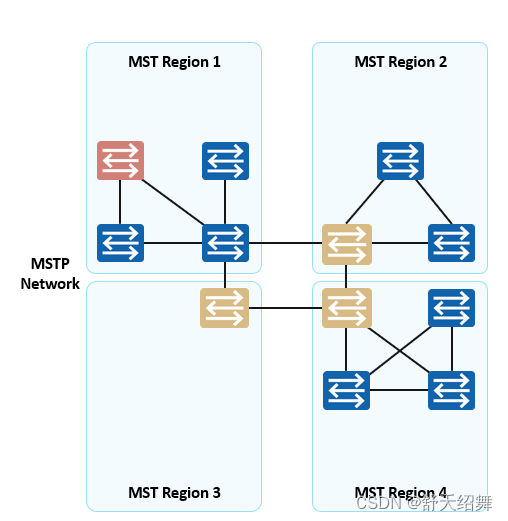

MSTP网络层次：

        MSTP把一个交换网络划分成多个域，每个域内形成多棵生成树，生成树之间彼此独立。

MST Region（Multiple Spanning Tree Region，多生成树域），也可简称MST域 。就是多个               MSTP的集合树，类似于数据结构中的树和森林。

MSTI（Multiple Spanning Tree Instance，多生成树实例）：

一个MST域内可以生成多棵生成树，每棵生成树都称为一个MSTI。MSTI使用Instance ID标识，华为设备取值为0~4094。

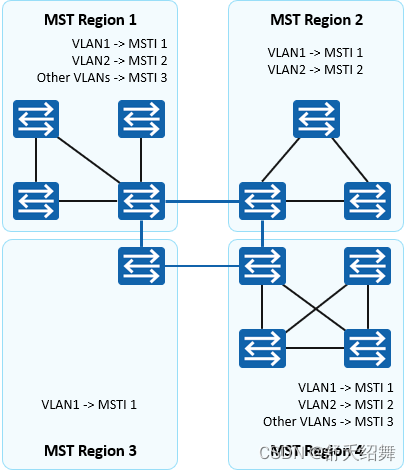

         VLAN映射表： MST域的属性，描述了VLAN和MSTI之间的映射关系。                                                               如图所示的MST Region 4的VLAN映射有：VLAN1映射到MSTI 1，VLAN2映射到MSTI 2，其余VLAN映射到MSTI 3 。

 CST（Common Spanning Tree，公共生成树），是连接交换网络内所有MST域的一棵生成树，如图深蓝色粗线条连接各个域构成CST。

 这俩是一个东西，左边的构成右边的，IST（Internal Spanning Tree，内部生成树），是各MST域内的一棵生成树，MSTI的Instance ID为0。

 CIST（Common and Internal Spanning Tree，公共和内部生成树），连接一个交换网络内所有交换设备的单生成树，IST加上CST。

 SST（Single Spanning Tree，单生成树）有两种情况：1.交换设备只能属于一个生成树。 2.只有一个交换设备，比如图里面的。

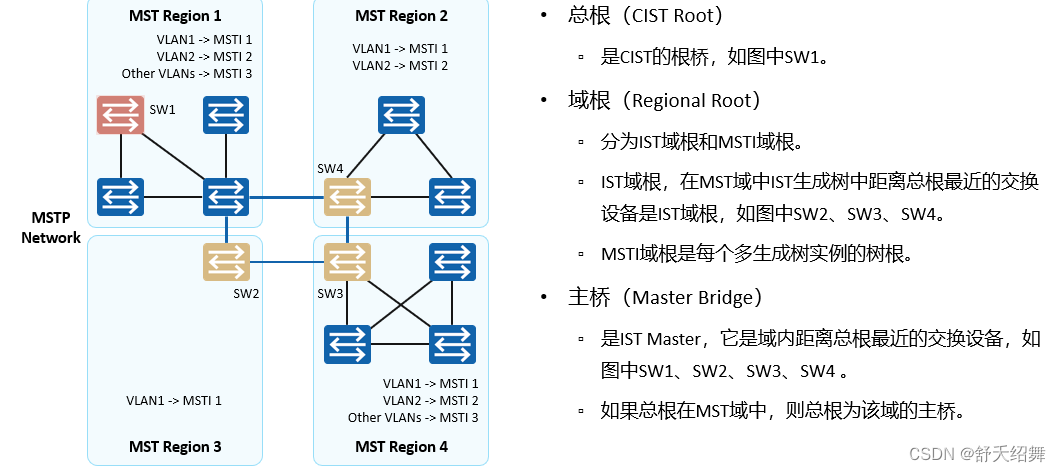

总根，域根和主桥

MSTP的端口角色

相较于RSTP，多了点，根端口、指定端口、Alternate端口、Backup端口、Master端口、域边缘端口和边缘端口。 前面的跟RSTP一样。

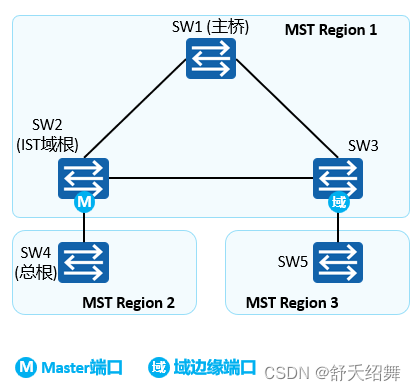

Master端口是MST域和总根相连的所有路径中最短路径上的端口，它是交换设备上连接MST域到总根的端口。               Master端口是域中的报文去往总根的必经路。                   端口在CIST上的角色是Root Port，在其它各实例上的角色都是Master端口。                                                           域边缘端口：位于域的边缘并连接其它MST域或SST的端口。

端口状态跟RSTP的一样 。

        MSTP使用MST BPDU（Multiple Spanning Tree Bridge Protocol Data Unit，多生成树桥协议数据单元）作为生成树计算的依据。

MSTP拓扑计算：说简单也简单，说复杂也复杂，各个域之间通过计算生成CST，域内生成IST。

MSTI计算 域内还可以基于实例计算生成多棵生成树，每棵生成树都被称为是一个MSTI。

他俩都是根据优先级向量来计算的，包含在MST BPDU中。交换设备互相交换生成CIST和MSTI。

CIST优先级为：根交换设备ID，外部路径开销，域根ID，内部路径开销，指定交换设备ID，指定端口ID，接收端口ID 。

MSTI优先级为：域根ID，内部路径开销，指定交换设备ID，指定端口ID，接收端口ID 。

CIST计算

比较MST BPDU消息后，在整个网络中选择一个优先级最高的交换设备作为CIST的树根，即总根。MSTP通过计算生成IST，通过计算在MST域间生成CST，CST和IST构成了整个交换设备网络的CIST。名词有点多哈哈。

MSTP网络数据转发

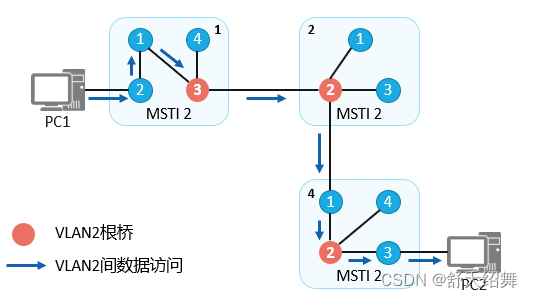

在运行MSTP协议的网络中，一个VLAN报文将沿着如下路径进行转发：

1.在MST域内，沿着其对应的MSTI转发。

2.在MST域间，沿着CST转发。

以上参考官方华为课件，完事，嘿嘿。
