第二章 物理层

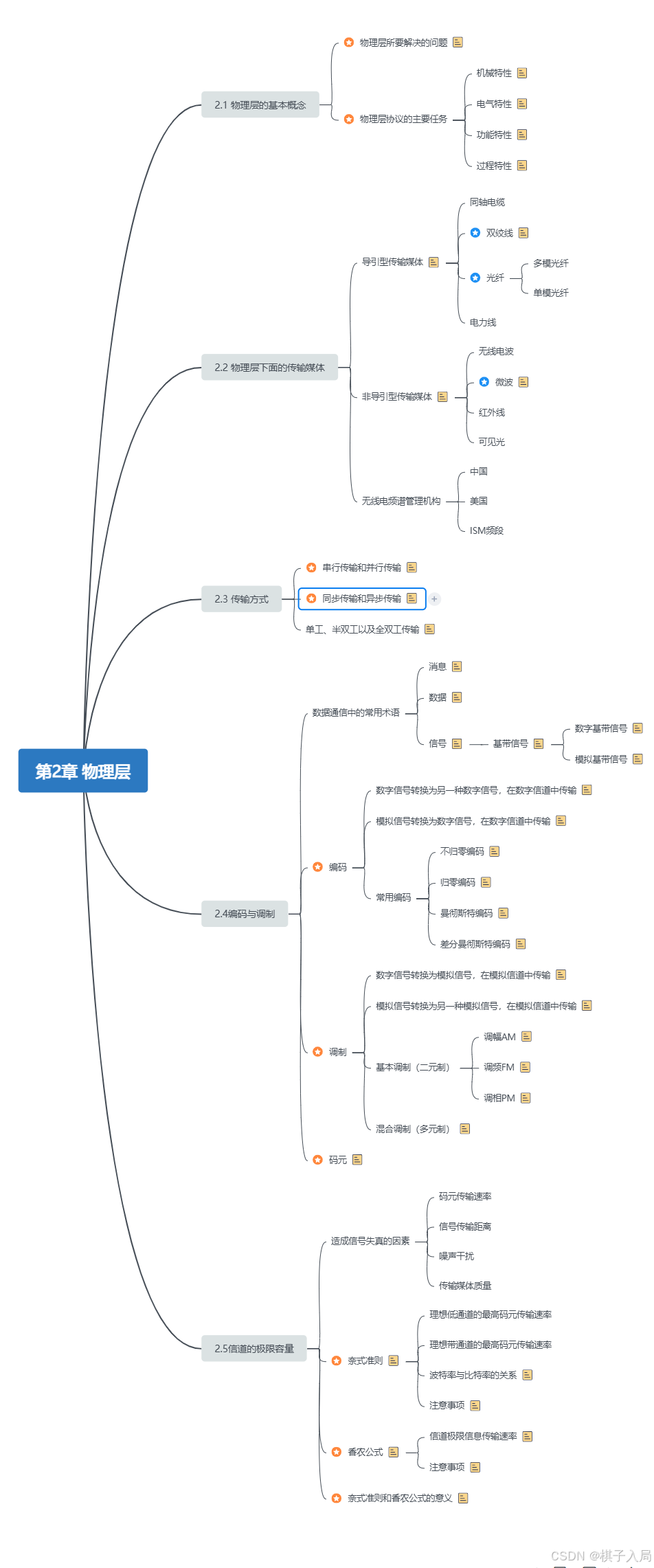

思维导图

2.1基本概念

物理层考虑的是怎样才能连接各种计算机的传输媒体上传输数据比特流。

物理层为数据链路层屏蔽了各种传输媒体的差异，使数据链路层只需要考虑如何完成本层的协议和服务，而不必考虑网络具体的传输媒体是什么。

传输媒体：

        导引型：双绞线、同轴电缆、光纤、电力线

        非导引型：微波通信（2~40GHz）、无线电波、红外线、可见光

物理层解决的是在各种传输媒体上传输比特0和1的问题，进而给数据链路层提供透明传输比特流服务。“透明”即是数据链路层看不见也无需看见的物理层究竟使用什么方法来传输比特0和1。

物理层协议的主要任务：

        机械特性：指明接口所用接线器的形状和尺寸、引脚数目和排列、固定和锁定装置。

        电气特性：指明在接口电缆的各条线上出现的电压范围。

        功能特性：指明某条线上出现的某一电平的电压表示何种意义。

        过程特性：指明对于不同功能的各种可能事件的出现过程。

2.2物理层下面的传输媒体

传输媒体不属于计算机网络的任何一层。

1.导引型传输媒体

电磁波被导引沿着固体媒体传播。

（1）同轴电缆

        基带同轴电缆（50）：数字传输，过去用于局域网。

        宽带同轴电缆（75）：
