简介

基础对象本身就是一个小部件，当它被创建出来之后，其呈现出一个矩形。除此之外，基础对象还是其他小部件的父类，所有部件的位置、大小等基本属性都是归基础对象管理的。

基础对象的作用

基础对象的作用有四个：

① 管理其他部件的基本属性；

② 作为背景装饰；

③ 辅助布局；

④ 界面切换。

第一个作用我们在LVGL基础知识(入门必看) 中已经介绍过，本章重点介绍基础对象的其他作用。

作为背景装饰

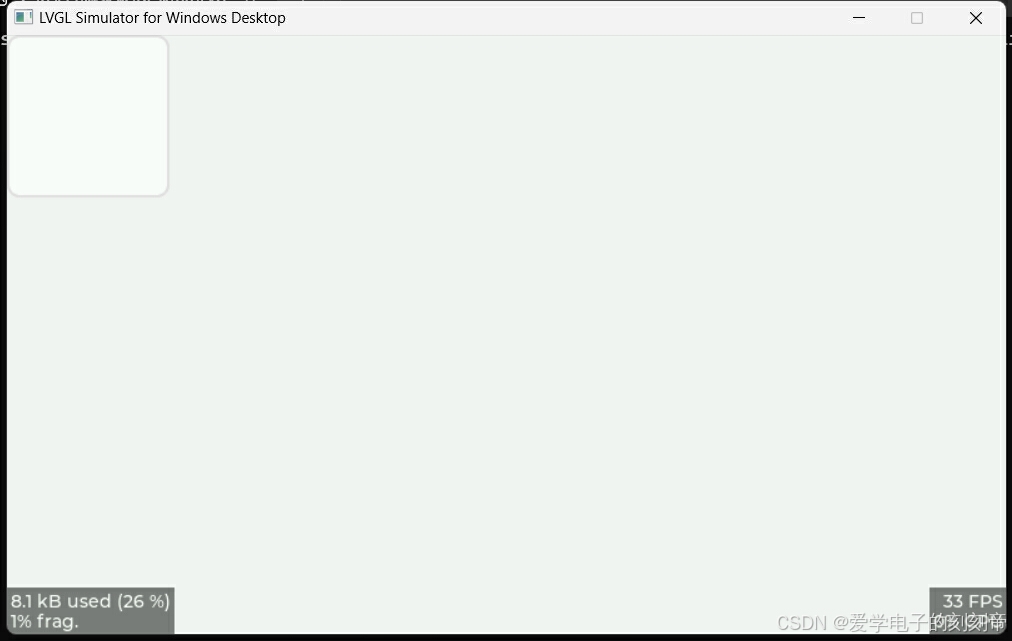

当基础对象被创建出来后，它默认是一个圆角矩阵：

lv_obj_t * obj = lv_obj_create(lv_scr_act());

在设计较为复杂的 GUI 界面时，不同功能的模块之间需要清晰地划分区域，此时，我们可以使用基础对象作为背景，对不同的区域进行划分。

辅助布局

当 GUI 界面中有一些组成内容相似的模块时，可以利用基础对象作为父对象，创建出其他的部件，这些部件将出现在基础对象内部，此时，我们只需要管理各基础对象之间的布局即可，其他的部件会随之变化。辅助布局的示意图如下：

lv_obj_t * obj1 = lv_obj_create(lv_scr_act());
lv_obj_t * obj2 = lv_obj_create(lv_scr_act());
lv_obj_set_size(obj1,200,200);
lv_obj_set_size(obj2,200,200);
lv_obj_align_to(obj1,obj2,LV_ALIGN_OUT_RIGHT_MID,0,0);
lv_obj_t * obj3 = lv_obj_create(obj1);
lv_obj_t * obj4 = lv_obj_create(obj2);

界面切换

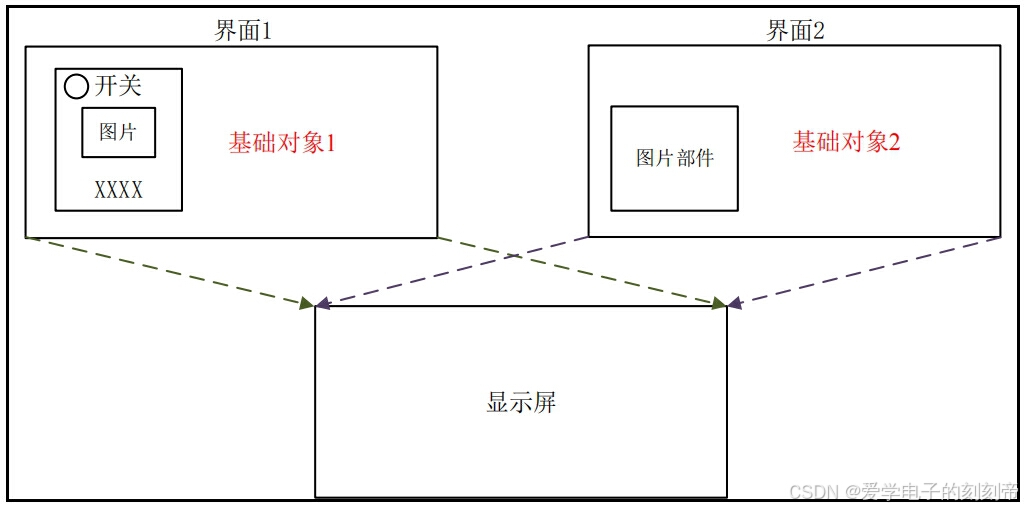

当基础对象做为父对象，创建出其他的部件时，这些被创建出来的部件将出现在其父对象的内部，换言之，此时的基础对象就是一个容器，它里面子对象会随之移动。在 UI 设计中，我们可以利用上述的特性，实现界面的切换，示意图如下所示：

由上图可知，基础对象 1、2 分别用于管理界面 1、2，它们之中存在一些子对象（例如开关），当用户需要切换界面时，只需切换容器即可。这一点非常的重要，尤其是在我们做LVGL项目的时候，往往需要通过这种方法实现不同界面的且切换。

方法一：删除法

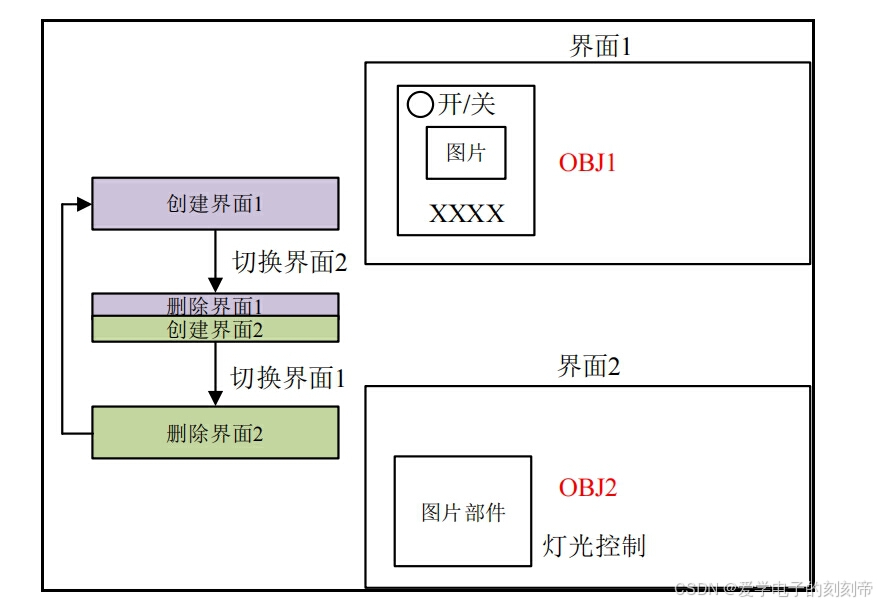

当用户删除一个父对象时，它所有的子对象也会被一并删除，因此，我们需要实现界面的切换，可以调用 lv_obj_del 函数，直接删除基础对象（父对象），然后再创建新的界面，这样即可实现界面切换，示意图如下所示：

方法二：隐蔽法

此方法的原理和删除法类似，只不过这里是将界面隐藏起来，需要的时候还能还原。注意：隐藏的界面并未被删除，其占用内存也没有得到释放，因此，当用户使用此方法切换界面时，需要考虑内存溢出的隐患。隐蔽法的示意图如下所示：

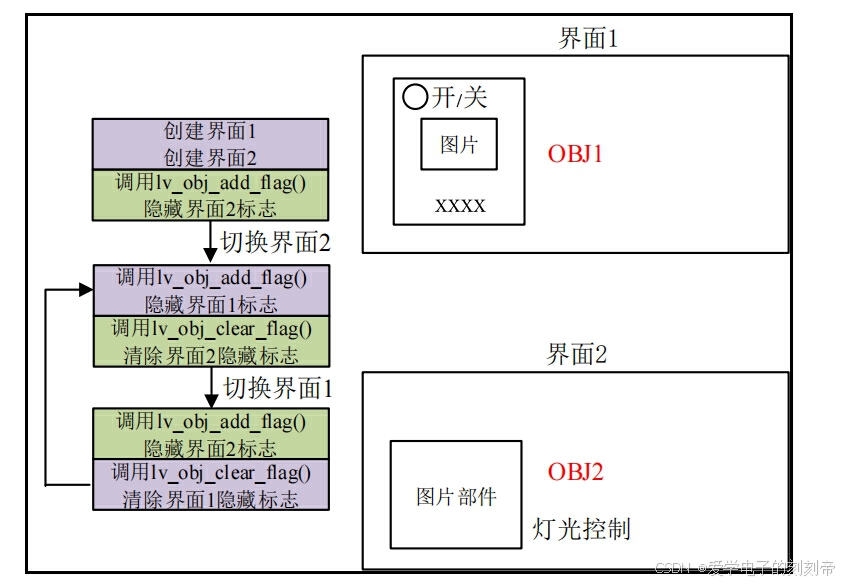

由上图可知，隐藏法的实现逻辑如下：先创建出不同的界面，然后调用 lv_obj_add_flag 函数，为指定的界面添加隐藏的标志，此时，该界面将隐藏，而当我们需要显示某个界面时，只需要调用 lv_obj_clear_flag 函数，清除隐藏属性即可。注意：不要同时清除多个界面的隐藏属性，否则可能出现显示混乱的问题。下面我们来看一下上述的两个函数：

1.lv_obj_add_flag 函数

设置一个或多个标志，其函数原型如下所示：

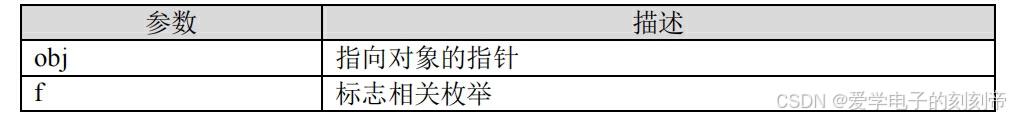

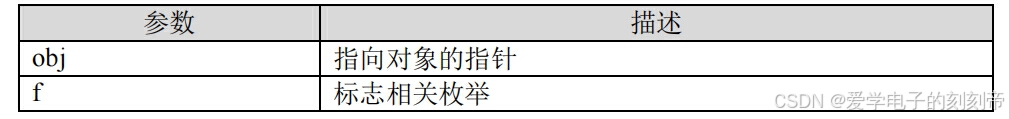

void lv_obj_add_flag(lv_obj_t *obj, lv_obj_flag_t f);

返回值：无。

2. lv_obj_clear_flag 函数

清除一个或多个标志，其函数原型如下所示：

void lv_obj_clear_flag(lv_obj_t *obj, lv_obj_flag_t f);

返回值：无。

在 LVGL 中，标志相关的枚举如下源码所示：

enum {

LV_OBJ_FLAG_HIDDEN = ( 1L << 0 ), /* 隐藏 */

LV_OBJ_FLAG_CLICKABLE = ( 1L << 1 ),

LV_OBJ_FLAG_CLICK_FOCUSABLE = ( 1L << 2 ),

LV_OBJ_FLAG_CHECKABLE = ( 1L << 3 ),

LV_OBJ_FLAG_SCROLLABLE = ( 1L << 4 ),

LV_OBJ_FLAG_SCROLL_ELASTIC = ( 1L << 5 ),

LV_OBJ_FLAG_SCROLL_MOMENTUM = ( 1L << 6 ),

LV_OBJ_FLAG_SCROLL_ONE = ( 1L << 7 ),

LV_OBJ_FLAG_SCROLL_CHAIN_HOR = ( 1L << 8 ),

LV_OBJ_FLAG_SCROLL_CHAIN_VER = ( 1L << 9 ),

LV_OBJ_FLAG_SCROLL_CHAIN = ( LV_OBJ_FLAG_SCROLL_CHAIN_HOR |

LV_OBJ_FLAG_SCROLL_CHAIN_VER ),

LV_OBJ_FLAG_SCROLL_ON_FOCUS = ( 1L << 10 ),

LV_OBJ_FLAG_SCROLL_WITH_ARROW = ( 1L << 11 ),

LV_OBJ_FLAG_SNAPPABLE = ( 1L << 12 ),

LV_OBJ_FLAG_PRESS_LOCK = ( 1L << 13 ),

LV_OBJ_FLAG_EVENT_BUBBLE = ( 1L << 14 ),

LV_OBJ_FLAG_GESTURE_BUBBLE = ( 1L << 15 ),

LV_OBJ_FLAG_ADV_HITTEST = ( 1L << 16 ),

LV_OBJ_FLAG_IGNORE_LAYOUT = ( 1L << 17 ),

LV_OBJ_FLAG_FLOATING = ( 1L << 18 ),

LV_OBJ_FLAG_OVERFLOW_VISIBLE = ( 1L << 19 ),

LV_OBJ_FLAG_LAYOUT_1 = ( 1L << 23 ),

LV_OBJ_FLAG_LAYOUT_2 = ( 1L << 24 ),

LV_OBJ_FLAG_WIDGET_1 = ( 1L << 25 ),

LV_OBJ_FLAG_WIDGET_2 = ( 1L << 26 ),

LV_OBJ_FLAG_USER_1 = ( 1L << 27 ),

LV_OBJ_FLAG_USER_2 = ( 1L << 28 ),

LV_OBJ_FLAG_USER_3 = ( 1L << 29 ),

LV_OBJ_FLAG_USER_4 = ( 1L << 30 ),

};

详细解释

每个枚举值是一个位掩码

每个枚举值表示一个特定的属性，其值是 1L 左移一定的位数。

例如，LV_OBJ_FLAG_HIDDEN = (1L << 0) 表示第 0 位的标志位用来指示对象是否“隐藏”。

位掩码的设计允许将多个属性组合在一起存储在一个整数中，通过按位操作进行设置、清除或判断。

属性分类与用途每个枚举值描述了一个对象的特定属性或行为，例如是否可点击、是否可滚动、是否隐藏等。这些属性可以通过按位或 (|) 运算符进行组合。

属性解释

名称	值	说明
`LV_OBJ_FLAG_HIDDEN`	`1L << 0` (0x0001)	对象是否隐藏。隐藏时不可见但仍存在于布局中。
`LV_OBJ_FLAG_CLICKABLE`	`1L << 1` (0x0002)	对象是否可以点击。如果设为不可点击，则不会响应点击事件。
`LV_OBJ_FLAG_CLICK_FOCUSABLE`	`1L << 2` (0x0004)	点击时是否获取焦点。适用于需要切换焦点的交互控件。
`LV_OBJ_FLAG_CHECKABLE`	`1L << 3` (0x0008)	对象是否可选中，例如按钮或复选框。
`LV_OBJ_FLAG_SCROLLABLE`	`1L << 4` (0x0010)	对象是否可滚动。适用于滚动容器。
`LV_OBJ_FLAG_SCROLL_ELASTIC`	`1L << 5` (0x0020)	滚动是否有弹性效果，通常用于提升用户体验。
`LV_OBJ_FLAG_SCROLL_MOMENTUM`	`1L << 6` (0x0040)	滚动是否具有惯性效果（滑动后继续滚动一段距离）。
`LV_OBJ_FLAG_SCROLL_ONE`	`1L << 7` (0x0080)	是否只能滚动一个元素（例如单项选择列表）。
`LV_OBJ_FLAG_SCROLL_CHAIN_HOR`	`1L << 8` (0x0100)	水平滚动是否可以链式滚动（与父对象联动）。
`LV_OBJ_FLAG_SCROLL_CHAIN_VER`	`1L << 9` (0x0200)	垂直滚动是否可以链式滚动（与父对象联动）。
`LV_OBJ_FLAG_SCROLL_CHAIN`	`(1L << 8) \| (1L << 9)`	水平和垂直方向都支持链式滚动。
`LV_OBJ_FLAG_SCROLL_ON_FOCUS`	`1L << 10` (0x0400)	当对象获得焦点时自动滚动到可见区域。
`LV_OBJ_FLAG_SCROLL_WITH_ARROW`	`1L << 11` (0x0800)	是否可以通过方向键滚动。
`LV_OBJ_FLAG_SNAPPABLE`	`1L << 12` (0x1000)	对象是否可以对齐到某个位置，例如网格或边界。
`LV_OBJ_FLAG_PRESS_LOCK`	`1L << 13` (0x2000)	按下对象后，是否锁定对象直到释放按键。
`LV_OBJ_FLAG_EVENT_BUBBLE`	`1L << 14` (0x4000)	事件是否可以冒泡到父对象，用于事件传播机制。
`LV_OBJ_FLAG_GESTURE_BUBBLE`	`1L << 15` (0x8000)	手势事件是否可以冒泡到父对象。
`LV_OBJ_FLAG_ADV_HITTEST`	`1L << 16` (0x10000)	使用高级命中测试，判断点击是否在特定区域内。
`LV_OBJ_FLAG_IGNORE_LAYOUT`	`1L << 17` (0x20000)	忽略布局管理，允许对象独立定位。
`LV_OBJ_FLAG_FLOATING`	`1L << 18` (0x40000)	对象是否浮动在布局之上。
`LV_OBJ_FLAG_OVERFLOW_VISIBLE`	`1L << 19` (0x80000)	内容溢出时是否仍然显示溢出的部分。
`LV_OBJ_FLAG_LAYOUT_1/2`	`1L << 23/24`	用于指定布局类型的标志位。
`LV_OBJ_FLAG_WIDGET_1/2`	`1L << 25/26`	用于定义某些特定小部件的标志位。
`LV_OBJ_FLAG_USER_1/2/3/4`	`1L << 27~30`	用户自定义标志位，供用户根据需求添加自定义功能。

基础对象的相关知识

基础对象的大部分知识，我们在LVGL基础知识(入门必看)中已经介绍过，这里我们只介绍一个拓展的内容：扩大点击区域。
在默认的情况下，用户必须要在区域边界内点击对象，这样才能成功触发事件（例如按下）。如果我们想扩展点击区域，可以调用 lv_obj_set_ext_click_area 函数来设置，其函数原型如下所示：

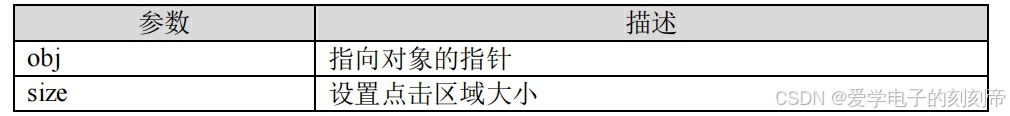

void lv_obj_set_ext_click_area(lv_obj_t * obj, lv_coord_t size)

返回值：无

基础对象的 API 函数

LVGL 官方提供了很多与基础对象相关 API 函数：

函数名称	功能	主要参数	返回值
`lv_obj_create()`	创建一个基础对象（矩形）。	`parent`: 父对象指针。如果为 `NULL`，创建屏幕对象。	新创建对象的指针。
`lv_obj_set_user_data()`	设置对象的用户数据字段 (`user_data`) 。	`obj`: 对象指针； `user_data`: 用户自定义数据，类型为 `void *`。	无返回值。
`lv_obj_has_flag()`	检查对象是否设置了指定标志。	`obj`: 对象指针； `flag`: 要检查的标志。	`true` 或 `false`。
`lv_obj_has_flag_any()`	检查对象是否设置了任意一个指定标志（可以是多个的组合）。	`obj`: 对象指针； `flags`: 要检查的标志（多个标志可按位或操作）。	`true` 或 `false`。
`lv_obj_get_state()`	获取对象的当前状态。	`obj`: 对象指针。	返回对象的状态，类型为 `lv_state_t`。
`lv_obj_has_state()`	检查对象是否处于指定状态。	`obj`: 对象指针； `state`: 要检查的状态。	`true` 或 `false`。
`lv_obj_get_group()`	获取对象所属的组，用于输入焦点管理。	`obj`: 对象指针。	返回对象所属的组指针；若无组，返回 `NULL`。
`lv_obj_get_user_data()`	获取对象的用户数据。	`obj`: 对象指针。	*返回用户数据（之前设置的 `void `）。**
`lv_obj_allocate_spec_attr()`	为对象分配特殊属性数据（`spec_attr`），确保该内存已分配。	`obj`: 对象指针。	无返回值。
`lv_obj_check_type()`	检查对象类型是否匹配某种类型。	`obj`: 对象指针； `class`: 要检查的类型。	`true` 或 `false`。
`lv_obj_has_class()`	检查对象是否属于指定类或其派生类。	`obj`: 对象指针； `class`: 要检查的类。	`true` 或 `false`。
`lv_obj_get_class()`	获取对象所属的类信息。	`obj`: 对象指针。	返回对象所属的类信息指针。
`lv_obj_is_valid()`	检查对象是否仍然有效（未被删除）。	`obj`: 对象指针。	`true` 或 `false`。

基础对象部件的实验

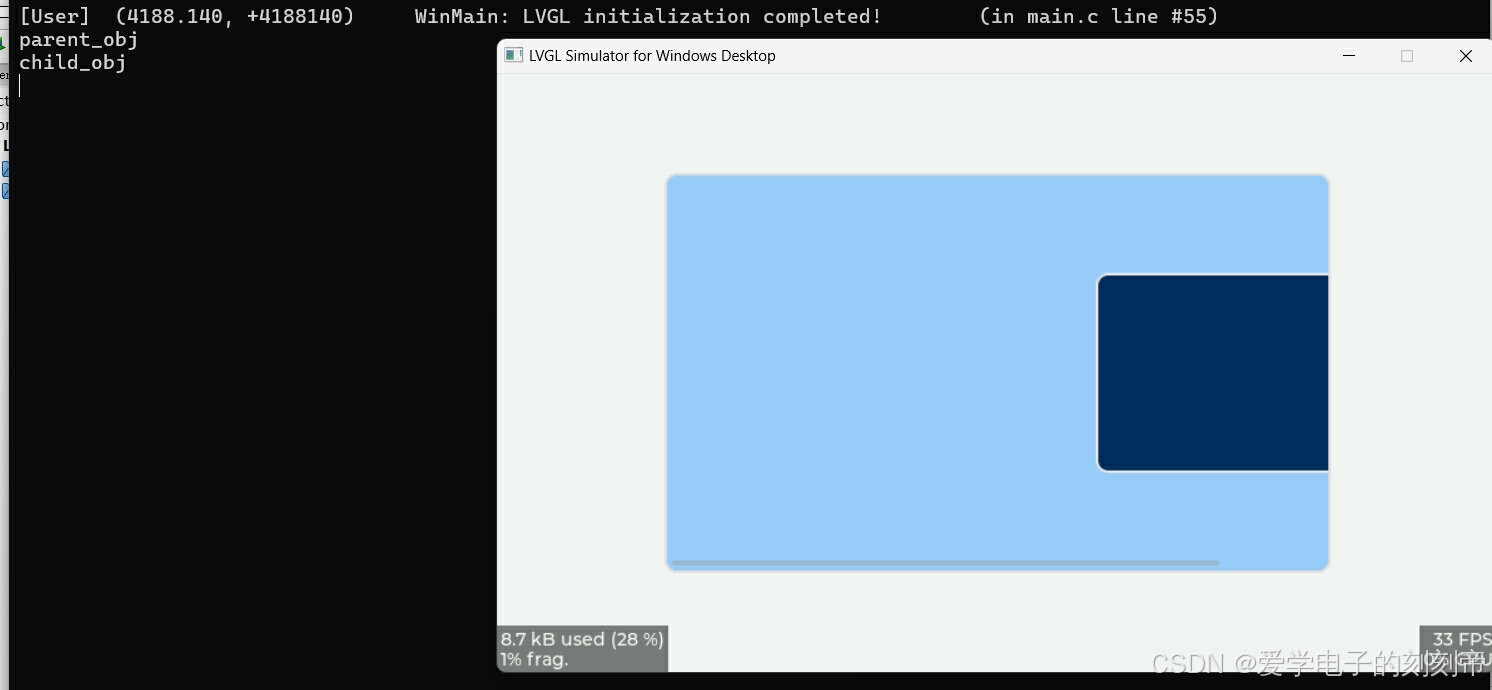

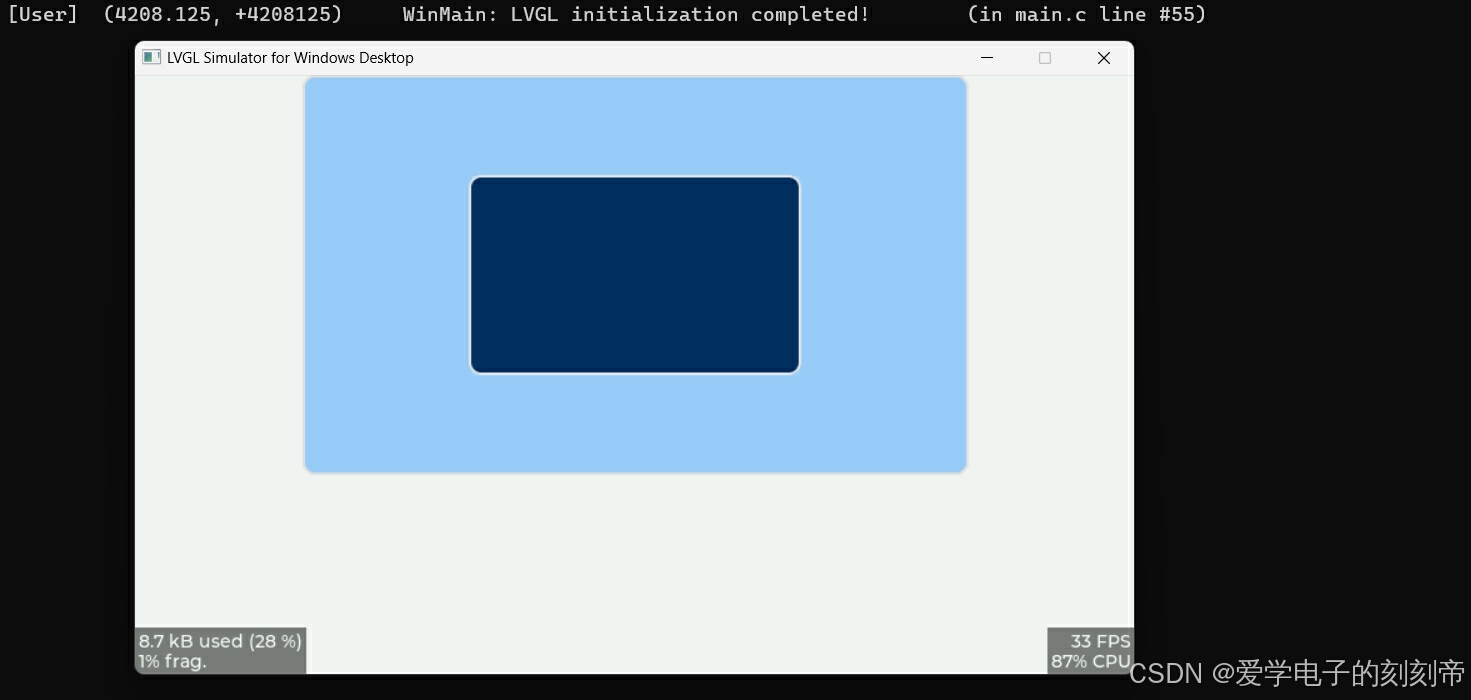

本实验主要测试基础对象 API 函数的使用，实验现象：开机后，屏幕上会显示两个矩形，当长按大矩形时，会改变其位置，小矩形位置也随之改变，当按下小矩形并释放时，小矩形的位置会改变，其超出大矩形的部分将不可见。与此同时，打印对应事件，表面触发了对应事件。

/* 获取当前活动屏幕的宽高 */
#define scr_act_width()  lv_obj_get_width(lv_scr_act())
#define scr_act_height() lv_obj_get_height(lv_scr_act())

static lv_coord_t scr_act_width;
static lv_coord_t scr_act_height;


static lv_obj_t *parent_obj;
static lv_obj_t *child_obj;

static void obj_event_cb(lv_event_t *e)
{
    lv_obj_t * target = lv_event_get_target(e); /* 获取事件触发源 */
    if (target == parent_obj) /* 判断触发源：是不是父对象？ */
    {
        /* 重新设置父对象的位置：居中 */
        lv_obj_align(parent_obj, LV_ALIGN_CENTER, 0, 0);
        printf("parent_obj\n");
    }
    else if (target == child_obj) /* 判断触发源：是不是子对象？ */
    {
        /* 重新设置子对象的位置：右侧居中，再向 X 轴偏移 100 */
        lv_obj_align(child_obj, LV_ALIGN_RIGHT_MID, 100, 0);
        printf("child_obj\n");

    }
}

/**
 * @brief  LVGL演示
 * @param  无
 * @return 无
 */
void lv_mainstart(void)
{
    /* 动态获取屏幕大小 */
    scr_act_width = lv_obj_get_width(lv_scr_act());
    scr_act_height = lv_obj_get_height(lv_scr_act());
    /* 父对象 */
    parent_obj = lv_obj_create(lv_scr_act()); /* 创建父对象 */
    /* 设置父对象的大小 */
    lv_obj_set_size(parent_obj, scr_act_width * 2/3, scr_act_height * 2/3);
    /* 设置父对象的位置 */
    lv_obj_align(parent_obj, LV_ALIGN_TOP_MID, 0, 0);
    /* 设置父对象的背景色：浅蓝色 */
    lv_obj_set_style_bg_color(parent_obj, lv_color_hex(0x99ccff), 0);
    /* 为父对象添加事件：长按触发 */
    lv_obj_add_event_cb(parent_obj, obj_event_cb, LV_EVENT_LONG_PRESSED, NULL);

    /* 子对象 */
    child_obj = lv_obj_create(parent_obj); /* 创建子对象 */
    /* 设置子对象的大小 */
    lv_obj_set_size(child_obj, scr_act_width / 3, scr_act_height / 3);
    /* 设置子对象的位置：居中 */
    lv_obj_align(child_obj, LV_ALIGN_CENTER, 0, 0);
    /* 设置子对象的背景色：深蓝色 */
    lv_obj_set_style_bg_color(child_obj, lv_color_hex(0x003366), 0);
    /* 为子对象添加事件：按下释放后触发 */
    lv_obj_add_event_cb(child_obj, obj_event_cb, LV_EVENT_CLICKED, NULL);
}

① 创建对象并添加事件回调。我们首先获取动态屏幕的大小，以适配不同尺寸的屏幕，然后再分别创建父对象和子对象，并为它们添加事件回调；

② 处理事件回调。在回调函数中，我们首先获取事件的触发源，然后判断是父对象还是子对象触发的事件，若是前者，则重新设置父对象的位置，使其居中对齐，此时，子对象的位置也会随之变化；若是后者，则重新设置子对象的位置，使其右侧居中，并且向X轴的正半轴偏移 100 像素，此时，子对象超出父对象的部分默认不可见。
